技术领域
本发明涉及食用槽领域，特别是一种便于增添食料的牲畜食用槽。
背景技术
食用槽就是牲畜在圈内食用食料的承载装置。
在大型饲养场内，牲畜的食料槽是直接的放置在圈内的，每天需要添加几次，由于圈内的牲畜具有威胁人们安全的可能，因此每次添加食料的时候，喂养人员需要时刻的注意安全，就算是在围栏为进行添加，在添加时也需要将手臂进入围栏内，而且传统的食料槽是直接的放置在圈内的地面上，如果内部牲畜乱动，有可能会将食料槽弄翻，造成浪费粮食，而且牲畜长时间使用的食料槽内部比较脏，在清理时，还需要将食料槽反过来，才能将内部垃圾清除，比较的麻烦，因此为了解决这些问题，设计一种便于外围增加食料，同时，便于清洁内部的装置是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种便于增添食料的牲畜食用槽。
实现上述目的本发明的技术方案为，一种便于增添食料的牲畜食用槽，包括条形承载基座，所述条形承载基座上表面设有拉伸增添食料机构，所述条形承载基座下表面设有支撑机构，所述拉伸增添食料机构由固定连接在条形承载基座上表面的条形承载箱体、加工在条形承载箱体上表面的一号条形开口、固定连接在条形承载箱体上表面且位于一号条形开口两侧的一组条形支撑板、设置在每个条形支撑板上表面两端处且与条形承载箱体上表面之间的一组紧定螺钉、固定连接在每个条形支撑板上表面的两组支撑框架、设置在条形承载箱体上方且与所有支撑框架上表面相连接广口进料筒、套装在广口进料筒下端面且与一号条形开口相对应的条形进料管道、固定连接在条形承载基座后表面的多个L形支撑架、套装在每个L形支撑架上端面的承载垫片、固定连接在每个承载垫片上表面的竖直拉伸杆、套装在每个竖直拉伸杆上端面上的折形摆动杆、固定连接在多个折形摆动杆上表面且下端与广口进料筒相对应的折形导料管、设置在每个折形摆动杆下表面的弹性夹手、套装在每个L形支撑架上的活动条形架、设置在每个活动条形架侧表面上的紧定螺栓、加工在条形承载基座下表面中心处的二号条形开口、加工在条形承载箱体下表面且与二号条形开口位置对的三号条形开口、固定连接在条形承载基座下表面且位于三号条形开口两侧的一组水平滑道、设置在每个水平滑道上的滑动块、固定连接在一组滑动块内侧表面上且与二号条形开口相对应的条形遮挡盒、固定连接在条形遮挡盒上表面边缘处且与条形承载基座下表面相搭接的密封圈、固定连接在条形遮挡盒下表面的水平拉动把手共同构成的。
所述支撑机构由固定连接在条形承载基座下表面四角处的两组矩形固定片、嵌装在每个矩形固定片下表面的Y形支撑架、套装在每个Y形支撑架下端面上的一组支撑垫片共同构成的。
多个所述L形支撑架的数量为4-7个，多个所述L形支撑架等距离位于同一水平线上。
所述折形导料管的下端横截面小与广口进料筒的上端横截面。
每个所述条形支撑板的长度均为一号条形开口长度的一半。
所述水平拉动把手上套装橡胶套。
所述条形承载箱体前表面拐角处均套装竖直弹性层。
所述水平拉动把手一端长于条形承载基座的一端。
所述条形遮挡盒为无盖的遮挡盒。
每个所述滑动块外侧表面均设与条形遮挡盒之间的水平螺钉。
利用本发明的技术方案制作的便于增添食料的牲畜食用槽，一种使用比较方便，支撑比较稳定，上料方便，保护员工安全，便于清理内部的装置。
附图说明

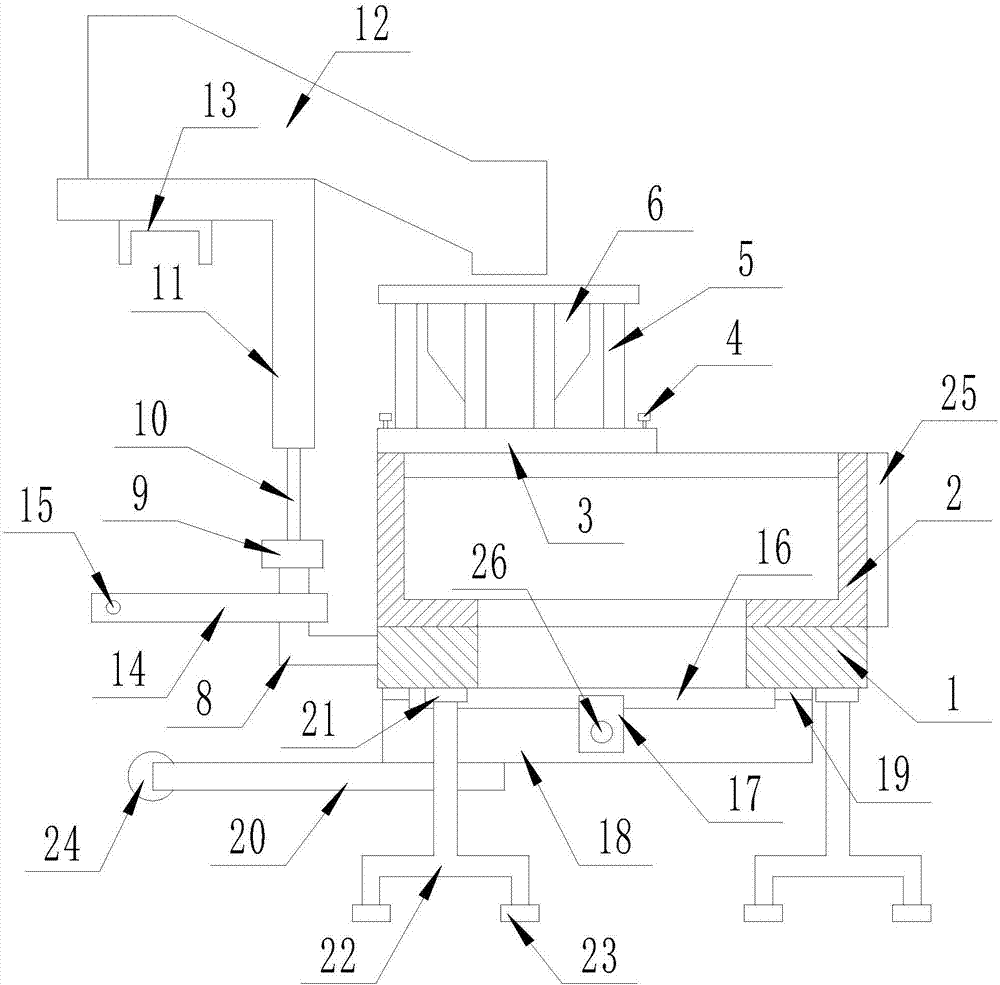

图1是本发明所述一种便于增添食料的牲畜食用槽的结构示意图；
图2是本发明所述一种便于增添食料的牲畜食用槽的仰视图；
图3是本发明所述一种便于增添食料的牲畜食用槽的正视图；
图4是本发明所述一种便于增添食料的牲畜食用槽的俯视图；
图中，1、条形承载基座；2、条形承载箱体；3、条形支撑板；4、紧定螺钉；5、支撑框架；6、广口进料筒；7、条形进料管道；8、L形支撑架；9、承载垫片；10、竖直拉伸杆；11、折形摆动杆；12、折形导料管；13、弹性夹手；14、活动条形架；15、紧定螺栓；16、水平滑道；17、滑动块；18、条形遮挡盒；19、密封圈；20、水平拉动把手；21、矩形固定片；22、Y形支撑架；23、支撑垫片；24、橡胶套；25、竖直弹性层；26、水平螺钉。
具体实施方式
下面结合附图对本发明进行具体描述，如图1-4所示，一种便于增添食料的牲畜食用槽，包括条形承载基座1，所述条形承载基座1上表面设有拉伸增添食料机构，所述条形承载基座1下表面设有支撑机构，所述拉伸增添食料机构由固定连接在条形承载基座1上表面的条形承载箱体2、加工在条形承载箱体2上表面的一号条形开口、固定连接在条形承载箱体2上表面且位于一号条形开口两侧的一组条形支撑板3、设置在每个条形支撑板3上表面两端处且与条形承载箱体2上表面之间的一组紧定螺钉4、固定连接在每个条形支撑板3上表面的两组支撑框架5、设置在条形承载箱体2上方且与所有支撑框架5上表面相连接广口进料筒6、套装在广口进料筒6下端面且与一号条形开口相对应的条形进料管道7、固定连接在条形承载基座1后表面的多个L形支撑架8、套装在每个L形支撑架8上端面的承载垫片9、固定连接在每个承载垫片9上表面的竖直拉伸杆10、套装在每个竖直拉伸杆10上端面上的折形摆动杆11、固定连接在多个折形摆动杆11上表面且下端与广口进料筒6相对应的折形导料管12、设置在每个折形摆动杆11下表面的弹性夹手13、套装在每个L形支撑架8上的活动条形架14、设置在每个活动条形架14侧表面上的紧定螺栓15、加工在条形承载基座1下表面中心处的二号条形开口、加工在条形承载箱体2下表面且与二号条形开口位置对的三号条形开口、固定连接在条形承载基座1下表面且位于三号条形开口两侧的一组水平滑道16、设置在每个水平滑道16上的滑动块17、固定连接在一组滑动块17内侧表面上且与二号条形开口相对应的条形遮挡盒18、固定连接在条形遮挡盒18上表面边缘处且与条形承载基座1下表面相搭接的密封圈19、固定连接在条形遮挡盒18下表面的水平拉动把手20共同构成的；所述支撑机构由固定连接在条形承载基座1下表面四角处的两组矩形固定片21、嵌装在每个矩形固定片21下表面的Y形支撑架22、套装在每个Y形支撑架22下端面上的一组支撑垫片23共同构成的；多个所述L形支撑架8的数量为4-7个，多个所述L形支撑架8等距离位于同一水平线上；所述折形导料管12的下端横截面小与广口进料筒6的上端横截面；每个所述条形支撑板3的长度均为一号条形开口长度的一半；所述水平拉动把手20上套装橡胶套24；所述条形承载箱体2前表面拐角处均套装竖直弹性层25；所述水平拉动把手20一端长于条形承载基座1的一端；所述条形遮挡盒18为无盖的遮挡盒；每个所述滑动块17外侧表面均设与条形遮挡盒18之间的水平螺钉26。
本实施方案的特点为，其中位于条形承载基座1上表面的条形承载箱体2便于盛放食料，其中将多个折形摆动杆11搭接在围栏上表面将位于折形摆动杆11上表面的折形导料管12一半位于围栏里侧，一半位于围栏的外侧，其中折形导料管12便于将食料传送到条形承载箱体2内，其中位于条形承载箱体2上方的广口进口筒6便于与折形导料管12相对应，便于辅助传送，其中广口进料筒6的两端均通过多个支撑框架5与位于条形承载箱体2上表面的条形支撑板3进行连接，其中每个条形支撑板3两端处均通过紧定螺钉4与条形承载箱体2上表面进行固定，也便拆卸，其中位于广口进料筒6下表面的条形进料管道7便于传送，其中每个折形摆动杆11均通过竖直拉伸杆10与条形承载基座1侧表面上的L形支撑架8进行连接，其中便于根据不同的高度进行适当的拉伸，其中位于每个折形摆动杆11下表面的弹性夹手13便于夹取围栏的上表面，使得此装置更加的固定，其中位于每个折形摆动杆11上的活动条形架14便于套装围栏，位于每个活动条形架14上的紧定螺钉15便于固定，使得此装置更加的固定，其中在进行清理条形承载箱体2内的食料时，可以通过人工拉动水平拉动把手20，带动条形遮挡盒18进行移动，使得用来固定条形遮挡盒18两侧的一组滑动块17在所对应的水平滑轨16上进行移动，将位于条形承载基座1下表面的二号条形开口和位于条形承载箱体2下表面的三号条形开口露出来，便于清理内部的余料，其中位于水平拉动把手20上的橡胶套24便于拉动舒服，其中位于条形遮挡盒18上表面的密封圈19便于进行密封，其中位于条形承载箱体2前表面的一组竖直弹性层25便于放置磕碰，一种使用比较方便，支撑比较稳定，上料方便，保护员工安全，便于清理内部的装置。
在本实施方案中，将此装置放置在牲畜圈内，位于条形承载基座1下方的Y形支撑架22便于对此装置进行有效的支撑，其中每个Y形支撑架22均通过矩形固定片21与条形承载基座1下表面进行连接，其中位于每个Y形支撑架22下表面的一组支撑垫片23便于支撑的更加的稳定，其中位于条形承载基座1上表面的条形承载箱体2便于盛放食料，其中将多个折形摆动杆11搭接在围栏上表面将位于折形摆动杆11上表面的折形导料管12一半位于围栏里侧，一半位于围栏的外侧，其中折形导料管12便于将食料传送到条形承载箱体2内，其中位于条形承载箱体2上方的广口进口筒6便于与折形导料管12相对应，便于辅助传送，其中广口进料筒6的两端均通过多个支撑框架5与位于条形承载箱体2上表面的条形支撑板3进行连接，其中每个条形支撑板3两端处均通过紧定螺钉4与条形承载箱体2上表面进行固定，也便拆卸，其中位于广口进料筒6下表面的条形进料管道7便于传送，其中每个折形摆动杆11均通过竖直拉伸杆10与条形承载基座1侧表面上的L形支撑架8进行连接，其中便于根据不同的高度进行适当的拉伸，其中位于每个折形摆动杆11下表面的弹性夹手13便于夹取围栏的上表面，使得此装置更加的固定，其中位于每个折形摆动杆11上的活动条形架14便于套装围栏，位于每个活动条形架14上的紧定螺钉15便于固定，使得此装置更加的固定，其中在进行清理条形承载箱体2内的食料时，可以通过人工拉动水平拉动把手20，带动条形遮挡盒18进行移动，使得用来固定条形遮挡盒18两侧的一组滑动块17在所对应的水平滑轨16上进行移动，将位于条形承载基座1下表面的二号条形开口和位于条形承载箱体2下表面的三号条形开口露出来，便于清理内部的余料，其中位于水平拉动把手20上的橡胶套24便于拉动舒服，其中位于条形遮挡盒18上表面的密封圈19便于进行密封，其中位于条形承载箱体2前表面的一组竖直弹性层25便于放置磕碰，其中每个滑动块17均通过水平螺钉26与条形遮挡盒18侧表面固定更加的可靠。
上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
