技术领域
本发明涉及一种市政设备，具体是一种市政用便于携带的多功能锯。
背景技术
目前，市政方面：花卉、苗木、果树、市政树木等绿色植物修剪用工具，一般锯刃长度：180-350毫米，手锯按外形分：直锯、弯锯、折锯，使用起来弯锯较省力，而现有的市政锯结构简单，使用时容易脱锯，造成操作不方便，容易工作效率不高，长短固定不能满足使用时各种情况所需，而且在携带时也十分容易误伤他人，安全性能有待提高，并且市政锯片功能单一，只有锯断树木的功能，对于细小的枝条通常需要使用刀片进行切割，更加方便，所以急需要一种装置来解决上述问题。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种市政领域的市政用便于携带的多功能锯。
为解决上述技术问题，本发明提供了如下技术方案：
一种市政用便于携带的多功能锯，包括横杆、粗杆和细杆；所述横杆左下端垂直固接有限位杆；所述限位杆右上方，横杆下方左侧固接有转轴；所述转轴下端固接有刀片；所述刀片下端中心位置和限位杆下端之间连接设置有第一弹簧；所述横杆和粗杆前端中心位置水平设置有滑槽；所述横杆下端中心位置和粗杆左侧上方分别设置有一个限制器；所述限制器内部设置有第一滑块，第一滑块左端延伸出限制器左端；所述第一滑块右端中心位置和限制器内部右壁之间连接设置有第二弹簧；所述横杆左上方垂直固接有活动杆；所述活动杆上端下表面和横杆之间连接设置有第三弹簧；所述横杆上端设置有锯片；所述横杆左上方，粗杆左上端限制器左侧设置有凹槽；所述滑槽上设置有第二滑块；所述第二滑块上端固接有保护壳；所述粗杆右端上方固接有永磁铁；所述保护壳左侧上端设置有第二卡槽；所述粗杆右端套接有细杆；所述粗杆右下端固接有调节器；所述细杆右端固接有操作杆。
作为本发明进一步的改进方案：所述限制器内部设置为空心的。
作为本发明再进一步的改进方案：所述第一弹簧右端垂直固接有固定块，固定块上端穿出限制器。
作为本发明再进一步的改进方案：所述锯片右端设置有第一卡槽。
作为本发明再进一步的改进方案：所述保护壳右端设置有铁片。
与现有技术相比，本发明的有益效果是：
本发明的刀片围绕转轴转动；第一滑块在限制器内部左右滑动；使用刀片时，向右滑动横杆下端限制器下端固定块，带动第一滑块右移，压缩第二弹簧，之后第一弹簧复位拉出刀片，便于刀片的使用，使用完成后将压刀片按压至横杆内，拉伸第一弹簧，同时松开固定块，第一弹簧复位，推出第一滑块，第一滑块卡住刀片，便于收起固定刀片；活动杆沿着横杆上下滑动；锯片便于切割粗壮树枝；先向右滑动粗杆左上方限制器上端的固定块，带动第一滑块右移，压缩第二弹簧，将锯片右端卡接在凹槽内，然后松开固定块，第二弹簧复位，推动第一滑块左移，使第一滑块左端卡接在第一卡槽内，从而固定锯片；保护壳跟随第二滑块沿着滑槽滑动；锯片使用完成后，向左滑动保护壳，同时上拉活动杆，拉伸第三弹簧，保护壳滑动至左侧后，松开活动杆，第三弹簧复位，将活动杆下端卡接在第二卡槽中固定保护壳，防止锯片伤人；细杆在粗杆内部左右滑动；调节器便于调节粗杆和细杆的连接程度；操作杆便于操作整个装置；本发明的设计结构简单，工作性能好，功能多，实用性强，充分展现了现代化工具的特点，发展前景十分良好。
附图说明

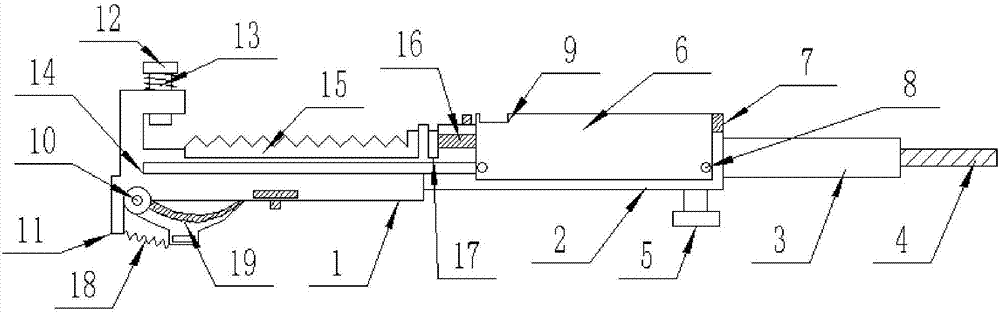

图1为市政用便于携带的多功能锯的结构示意图；
图2为市政用便于携带的多功能锯中限制器结构示意图；
图3为市政用便于携带的多功能锯中锯片结构示意图；
图中：1-横杆、2-粗杆、3-细杆、4-操作杆、5-调节器、6-保护壳、7-永磁铁、8-第二滑块、9-第二卡槽、10-转轴、11-限位杆、12-活动杆、13-第三弹簧、14-滑槽、15-锯片、16-限制器、17-凹槽、18-第一弹簧、19-刀片、20-第二弹簧、21-固定块、22-第一滑块、23-第一卡槽。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本专利中的具体含义。
请参阅图1-3，本实施例提供了一种市政用便于携带的多功能锯，包括横杆1、粗杆2和细杆3；所述横杆1左下端垂直固接有限位杆11；所述限位杆11右上方，横杆1下方左侧固接有转轴10；所述转轴10下端固接有刀片19，刀片19围绕转轴10转动；所述刀片19下端中心位置和限位杆11下端之间连接设置有第一弹簧18；所述横杆1和粗杆2前端中心位置水平设置有滑槽14；所述横杆1下端中心位置和粗杆2左侧上方分别设置有一个限制器16；所述限制器16内部设置为空心的；所述限制器16内部设置有第一滑块22，第一滑块22左端延伸出限制器16左端，第一滑块22在限制器16内部左右滑动；所述第一滑块22右端中心位置和限制器16内部右壁之间连接设置有第二弹簧20；所述第一弹簧22右端垂直固接有固定块21，固定块21上端穿出限制器16，使用刀片19时，向右滑动横杆1下端限制器16下端固定块21，带动第一滑块22右移，压缩第二弹簧20，之后第一弹簧18复位拉出刀片19，便于刀片19的使用，使用完成后将压刀片19按压至横杆1内，拉伸第一弹簧18，同时松开固定块21，第一弹簧18复位，推出第一滑块22，第一滑块22卡住刀片19，便于收起固定刀片19；所述横杆1左上方垂直固接有活动杆12，活动杆12沿着横杆1上下滑动；所述活动杆12上端下表面和横杆1之间连接设置有第三弹簧13；所述横杆1上端设置有锯片15，锯片15便于切割粗壮树枝；所述锯片15右端设置有第一卡槽23；所述横杆1左上方，粗杆2左上端限制器16左侧设置有凹槽17，先向右滑动粗杆2左上方限制器16上端的固定块21，带动第一滑块22右移，压缩第二弹簧20，将锯片15右端卡接在凹槽17内，然后松开固定块21，第二弹簧20复位，推动第一滑块22左移，使第一滑块22左端卡接在第一卡槽23内，从而固定锯片15；所述滑槽14上设置有第二滑块8，第二滑块8沿着滑槽14左右滑动；所述第二滑块8上端固接有保护壳6，保护壳6跟随第二滑块8沿着滑槽14滑动；所述保护壳6右端设置有铁片；所述粗杆2右端上方固接有永磁铁7；所述保护壳6左侧上端设置有第二卡槽9，锯片使用完成后，向左滑动保护壳6，同时上拉活动杆12，拉伸第三弹簧13，保护壳6滑动至左侧后，松开活动杆12，第三弹簧13复位，将活动杆12下端卡接在第二卡槽9中固定保护壳6，防止锯片15伤人；所述粗杆2右端套接有细杆3，细杆3在粗杆2内部左右滑动；所述粗杆2右下端固接有调节器5，调节器5便于调节粗杆2和细杆3的连接程度；所述细杆3右端固接有操作杆4，操作杆4便于操作整个装置。
具体使用方式：使用刀片19时，向右滑动横杆1下端限制器16下端固定块21，带动第一滑块22右移，压缩第二弹簧20，之后第一弹簧18复位拉出刀片19，便于刀片19的使用，使用完成后将压刀片19按压至横杆1内，拉伸第一弹簧18，同时松开固定块21，第一弹簧18复位，推出第一滑块22，第一滑块22卡住刀片19，便于收起固定刀片19，使用锯片时先向右滑动粗杆2左上方限制器16上端的固定块21，带动第一滑块22右移，压缩第二弹簧20，将锯片15右端卡接在凹槽17内，然后松开固定块21，第二弹簧20复位，推动第一滑块22左移，使第一滑块22左端卡接在第一卡槽23内，从而固定锯片15，锯片使用完成后，向左滑动保护壳6，同时上拉活动杆12，拉伸第三弹簧13，保护壳6滑动至左侧后，松开活动杆12，第三弹簧13复位，将活动杆12下端卡接在第二卡槽9中固定保护壳6，防止锯片15伤人，再次使用锯片15时，上拉活动杆12向右滑动保护壳6，将保护壳6吸附在永磁铁7上固定，露出锯片15，需要调节装置长度时，调节调节器5，放松粗杆2和细杆3的连接程度，之后抽出细杆3至合适长度后，通过调节器5紧固粗杆2和细杆3的连接程度，从而伸长或者缩短整个装置。
上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
