技术领域
本发明涉及一种松子自动挤压开口机，具体地说是采用了皮带传动、液压固定装置，将松子固定好后，用挤压棒将松子挤压开口的一种松子自动挤压开口机，属于坚果开口领域。
背景技术
松子是一种富含油料的松树果实，焙炒之后的松子有一股清香，是人们喜爱的坚果食品之一。但是由于松子的外壳非常坚硬，影响食用，一般在焙炒之前需要在其顶部开一小口，以便食用时将外壳剥去。目前松子开口方式有：人工利用开口钳开口，这种方式开口效果好，但效率较低；一种是利用化学物质开口，用焦亚硫酸钠、纯碱等化学试剂浸泡使松子外表变得光亮，然后加入滑石粉，经过十多分钟炒制，松子就开裂了，这种方法效率高，但松子中会存在化学残留问题，影响身体健康；一种是利用高温高压开口，利用瞬间压力差完成开口，这样的松子口感好，但高温处理后松子表皮变黑，营养经高温后产生流失，同时这种高压力设备存在一定的危险性。
发明内容
针对上述的不足，本发明提供了一种松子自动挤压开口机。
本发明是通过以下技术方案实现的：一种松子自动挤压开口机，是由支撑架、传送带、松子盒、挤压装置、挤压支架、螺杆、步进电机支撑盘、第一步进电机、振动器、松子箱、后支撑架、挡板、传动轮、密封侧板、密封圈、液压油管、密封接口和第二步进电机组成的，其特征在于：传送带通过两个传动轮安装在支撑架上，松子盒均匀的安装在传送带上，挤压装置安装在松子盒上端，挤压支架安装传送带两侧，挤压支架位于传送带转动方向的中间位置，第一步进电机通过步进电机支撑盘安装在挤压支架上，螺杆安装在挤压支架上，螺杆上端与第一步进电机的输出轴连接在一起，振动器安装在松子箱侧板上，松子箱和挡板安装在后支撑架上，密封侧板通过密封圈与传送带密封连接，液压油管通过密封接口安装在密封侧板上，第二步进电机安装在支撑架上，第二步进电机的输出轴与一端的传动轮连接。
所述的传送带包含有连通接口和密封槽结构，连通接口与松子盒对齐，密封槽位于传动带的两侧边缘。
所述的松子盒是由盒体、滑板、滑轨和内密封条组成的，盒体内部四个棱角上有滑轨结构，滑板与内密封条连接，滑板与内密封条沿导轨滑动。
所述的挤压装置是由挤压棒、连接平板、侧向顶块和滚珠螺帽组成的，挤压棒均匀的安装在连接平板上，侧向顶块安装在挤压装置的两侧，侧向顶块的外侧端与挤压支架接触，滚珠螺帽安装在挤压装置的中心，滚珠螺帽与螺杆配合安装。
所述的密封侧板包含有第一密封圈和第二密封圈结构，两个传动轮的轴分别安装在第一密封圈第二密封圈内。
该发明的有益之处是，可以自动的完成不同大小松子的开口，降低人工成本，提高加工效率和开口效果；采用液压系统控制滑块的位置，实现对松子的定位和定量挤压；采用螺杆结构控制挤压装置的上下移动，稳定性强；采用侧向顶块与挤压支架接触，不仅可以实现支撑，还可以防止挤压装置发生旋转；盛装液压油的密闭空间，其活动接口均采用密封结构，有效防止液压油的泄露。
附图说明

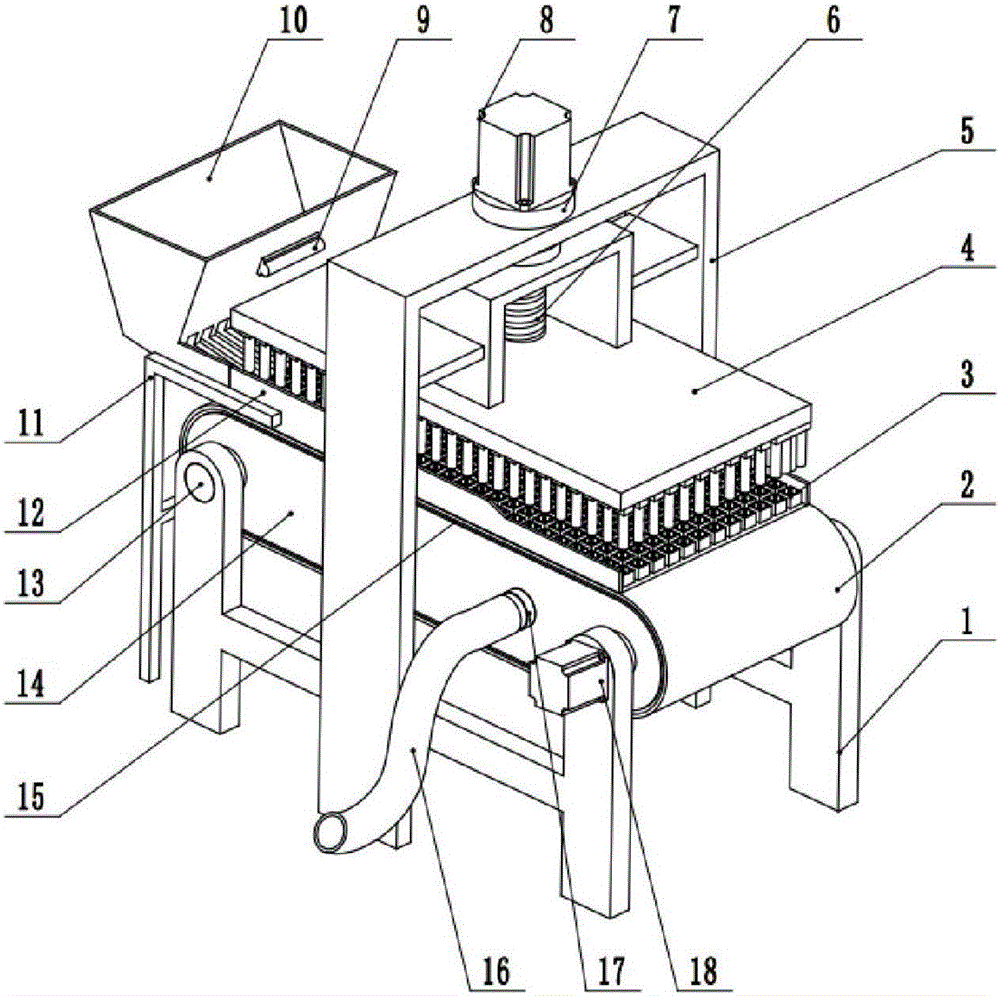

附图1为本发明的结构示意图；
附图2为附图1中传送带的结构示意图；
附图3为附图1中松子盒的结构示意图；
附图4为附图1中挤压装置的结构示意图；
附图5为附图1中密封侧板的结构示意图。
图中，1、支撑架，2、传送带，201、连通接口，202、密封槽，3、松子盒，301、盒体，302、滑板，303、滑轨，304、内密封条，4、挤压装置，401、挤压棒，402、连接平板，403、侧向顶块，404、滚珠螺帽，5、挤压支架，6、螺杆，7、步进电机支撑盘，8、第一步进电机，9、振动器，10、松子箱，11、后支撑架，12、挡板，13、传动轮，14、密封侧板，1401、第一密封圈，1402、第二密封圈，15、密封圈，16、液压油管，17、密封接口，18、第二步进电机。
具体实施方式
一种松子自动挤压开口机，是由支撑架1、传送带2、松子盒3、挤压装置4、挤压支架5、螺杆6、步进电机支撑盘7、第一步进电机8、振动器9、松子箱10、后支撑架11、挡板12、传动轮13、密封侧板14、密封圈15、液压油管16、密封接口17和第二步进电机18组成的，其特征在于：传送带2通过两个传动轮13安装在支撑架1上，松子盒3均匀的安装在传送带2上，挤压装置4安装在松子盒上端，挤压支架5安装传送带2两侧，挤压支架5位于传送带2转动方向的中间位置，第一步进电机8通过步进电机支撑盘7安装在挤压支架5上，螺杆6安装在挤压支架4上，螺杆6上端与第一步进电机8的输出轴连接在一起，振动器9安装在松子箱10侧板上，松子箱10和挡板12安装在后支撑架11上，密封侧板14通过密封圈15与传送带2密封连接，液压油管16通过密封接口17安装在密封侧板14上，第二步进电机18安装在支撑架1上，第二步进电机18的输出轴与一端的传动轮13连接。
所述的传送带2包含有连通接口201和密封槽202结构，连通接口201与松子盒3对齐，密封槽202位于传动带2的两侧边缘。
所述的松子盒3是由盒体301、滑板302、滑轨303和内密封条304组成的，盒体301内部四个棱角上有滑轨303结构，滑板302与内密封条304连接，滑板302与内密封条304沿导轨303滑动。
所述的挤压装置4是由挤压棒401、连接平板402、侧向顶块403和滚珠螺帽404组成的，挤压棒401均匀的安装在连接平板402上，侧向顶块403安装在挤压装置4的两侧，侧向顶块403的外侧端与挤压支架5接触，滚珠螺帽404安装在挤压装置4的中心，滚珠螺帽404与螺杆6配合安装。
所述的密封侧板14包含有第一密封圈1401和第二密封圈1402结构，两个传动轮13的轴分别安装在第一密封圈1401第二密封圈1402内。
该装置在使用时，液压油通过16进入到传动轮13、密封侧板14、传送带2、松子盒3和密封圈15组成的密闭空间中，输送液压油使滑板302位于盒体301底端后停止，然后将松子倒入松子箱10中，在振动器9的振动作用下，松子沿松子箱10出口分别滑出，在第二步进电机18和传送带2的传动作用下，松子落入到松子盒3中，当传送带2转动到图1位置时，第二步进电机18停止转动，第一步进电机8转动，通过螺杆6带动挤压装置下移至松子盒3上端面，此时第一步进电机8停止转动，然后继续输送液压油，在液压油的作用下滑板302沿滑轨303向上移动，直到松子盒3中的松子都与上端的挤压棒401接触，此时停止输送液压油并锁止液压油的进出，然后第一步进电机8继续转动，带动挤压装置4二次下降，下降设定距离，因此挤压棒401接触的松子受到相同程度的挤压挤而均匀开口，挤压完成后第一步进电机8反转，挤压装置4抬升，第二步进电机18转动，带动松子盒3向前移动到传送带2末端倒出开口完好的松子。
对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
