技术领域
本发明属于洗衣机领域，尤其涉及一种新型复合压力置换式洗衣机。
背景技术
洗衣机是常用的家用电器，但是现有的洗衣机均存在洗涤效果差，洗涤时间长等问题，尤其是洗涤大件衣物和脏污衣物时，很难清洗干净，进而造成了费水、费电的问题。
发明内容
本发明的目的在于提供一种新型复合压力置换式洗衣机，解决现有洗衣机洗涤效果差、费时、费水、费电的问题。
为了实现上述目的，本发明的技术方案是：一种新型复合压力置换式洗衣机，包括洗衣机箱体、内桶、外桶、循环泵、储液箱、喷嘴、驱动电机、压力盘、驱动电机控制模块，
洗衣机箱体顶部安装顶盖，顶盖下侧面上固定连接有电磁装置、限位开关，洗衣机箱体内底部安装有驱动电机、驱动电机控制模块、电流继电器，驱动电机与内桶轴连接，所述电流继电器、限位开关与驱动电机控制模块线路连接，驱动电机控制模块与驱动电机线路连接，用于控制驱动电机的运转方向，所述电磁装置用于吸附压力盘，
外桶通过平衡弹簧拉杆固定在洗衣机箱体内部，外桶底部边缘设置有排水口、外桶储液出水口，排水口设置有排水口电磁阀，排水口与排水管连接，
内桶设置在外桶内部，内桶与外桶之间存有间隙，所述内桶内壁设置有螺纹型槽道，內桶壁上置有若干通孔，内桶底部设有柔性板，內桶顶部呈喇叭状扩口，限位开关位于内桶上方，
所述压力盘是一个圆盘，压力盘圆周上设置有螺旋形凸槽，凸槽内设置有滚珠，所述螺纹型凸槽与内桶上的螺纹型槽道配合，用于使压力盘在内桶内上下运动，压力盘上设置有若干通孔，压力盘下侧面固定连接若干压力块，
储液箱安装在洗衣机箱体内底面，与外桶储液出水口管道连接，管道上安装有电磁阀门，
循环泵安装在洗衣机箱体内部底面，一端与储液箱管道连接，另一端与喷嘴管道连接，所述喷嘴安装在洗衣机箱体顶盖下侧面上，位于内桶上方。
还包括一个锁扣，安装在洗衣机箱体顶盖上，用于断电时固定压力盘。
本发明洗衣机利用离心压力置换和仿真挤压技术，洗涤原理不是利用洗衣液和被洗物的表面摩擦，而是实现了洗衣液在衣物中的反复穿透，最大限度地提高了洗涤效果。
本发明结构简单，使用方便，具有洗涤效果好、省水、省电，可以洗涤大型衣物的优点。
附图说明

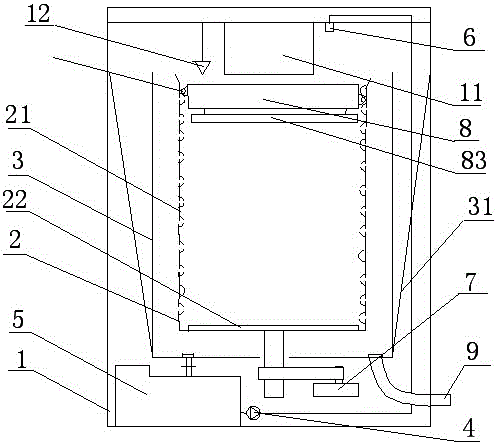

图1为本发明的结构示意图。
图2为本发明压力盘的结构示意图。
具体实施方式
如图1所示，一种新型复合压力置换式洗衣机，包括洗衣机箱体1、内桶2、外桶3、循环泵4、储液箱5、喷嘴6、驱动电机7、压力盘8、驱动电机控制模块，
洗衣机箱体1顶部安装顶盖，顶盖下侧面上固定连接有电磁装置11、限位开关12，洗衣机箱体内底部安装有驱动电机7、驱动电机控制模块、电流继电器，驱动电机7与内桶轴连接，电流继电器、限位开关与驱动电机控制模块线路连接，驱动电机控制模块与驱动电机线路连接，用于控制驱动电机的运转方向，述电磁装置11用于吸附压力盘8，
外桶3通过平衡弹簧拉杆31固定在洗衣机箱体内部，外桶底部边缘设置有排水口、外桶储液出水口，排水口设置有排水口电磁阀，排水口与排水管9连接，
内桶2设置在外桶3内部，内桶2与外桶3之间存有间隙，内桶2内壁设置有螺纹型槽道21，內桶壁上置有若干通孔，内桶底部设有柔性板22，內桶顶部呈喇叭状扩口，
压力盘8是一个圆盘，压力盘圆周上设置有螺旋形凸槽81，凸槽内设置有滚珠82，螺纹型凸槽81与内桶上的螺纹型槽道21配合，用于使压力盘在内桶内上下运动，压力盘上设置有若干通孔，压力盘下侧面固定连接若干压力块，
储液箱5安装在洗衣机箱体内底面，与外桶储液出水口管道连接，管道上安装有电磁阀门，
循环泵4安装在洗衣机箱体内部底面，一端与储液箱管道连接，另一端与喷嘴6管道连接，喷嘴6安装在洗衣机箱体顶盖上，位于压力板上方。
还包括一个锁扣，安装在洗衣机箱体顶盖上，用于断电时固定压力盘。
本洗衣机在使用时，应先接通电源并在操作板上解锁，打开箱盖，然后放衣物和足量的洗衣粉或洗衣液。
洗涤时，自动加入温水至被洗衣物浸没为止，此时开始第一种洗涤程序（即离心压力式)。此时储液箱水管道电磁阀门保持关闭，储液箱水管道电磁阀门打开，内桶洗衣液自动流入储液箱内，启动循环泵和驱动电机，循环泵将储液箱中的液体通过顶部的喷嘴，经过压力盘通孔流入内桶，驱动电机带动内桶高速旋转，衣物被洗衣液反复穿越，运行几分钟后，本洗涤程序停止，储液箱管道电磁阀门关闭。进入仿真挤压式程序。此时，顶盖电磁装置断电，压力盘自动进入內桶，滚珠和內桶螺纹趋于吻合，同时驱动电机慢速正向旋转，內桶带动压力盘下降对被洗衣物进行挤压，当达到一定压力时，电流继电器通过的电流达到阀值，向驱动电机控制模块发出信号，驱动电机反向运转，压力盘上升，当上升触动洗衣机箱体顶部的限位开关时，限位开关向驱动电机控制模块发出信号，驱动电机再次正转，压力盘下降，反复上述过程，压力盘不断对被洗衣服进行仿真挤压洗涤。挤压洗涤数次后，重复第一种洗涤程序，以上两种程序交替进行几次后，再通过清水漂洗即可完成洗衣全过程。
