技术领域
本发明涉及一种腿部运动保健器材，更具体地说，尤其涉及一种腿部摇摆器。
背景技术
目前，随着生活节奏的加快，工作压力的增加，人们身体承受着越来越大的压力，身体经常处于高度紧张状态，当人们每日结束了一天的辛苦劳动回到家后，希望能够利用一种运动保健设备，使自身身体得到的放松，尤其是利用对下半身肌肉缓慢运动，使人的全身得到更好的放松，从而消除疲劳，同时还能减轻精神压力。传统的中医典籍著作对腿部的缓慢摇摆运动的作用也多有提及，赞同通过缓慢摇摆腿部使身体得到放松的运动方法。因此，如何设计出一款运腿部动保健器材，通过对腿部的摇摆运动实现对下半身的肌肉的局部放松，使人们的身体得到更好放松，尽快消除疲劳成为了技术难点。
发明内容
本发明的目的在于提供一种腿部摇摆器，该摇摆器具有结构简单、使用方便的特点，使用该种摇摆器能够使下半身得到更好放松。
本发明采用的技术方案如下：
一种腿部摇摆器，包括机座，其中，所述机座设有旋转驱动装置，所述旋转驱动装置与一转臂固定连接，转臂与旋转驱动装置的动力输出轴的角度范围是90～120°，所述转臂上设有放置双脚的脚座并且脚座能够随转臂一起转动。
优选的，所述旋转驱动装置包括旋转驱动电机和变速机构，所述的旋转驱动电机通过变速机构与转臂连接。
优选的，在所述机座上还设有升降台，所述旋转驱动装置固定在升降台上。
优选的，在所述的机座上还设有用于调节升降台高度的升降驱动装置。
优选的，所述升降驱动装置包括设置在升降台上的导向杆和设置在导向杆上的升降驱动电机。
优选的，所述的转臂与地面的高度范围为0.4～0.9m。
优选的，还包括控制器，所述控制器信号输出端分别连接变速机构的信号输入端以及升降驱动装置的信号输入端。
优选的，在所述机座上还设置有音乐播放器，所述控制器信号输出端连接音乐播放器的信号输入端。
优选的，所述的转臂的长度距离范围为0.3～0.5m。
与现有技术相比，本发明具有的有益效果为：
本发明的一种腿部摇摆器，包括机座，机座外侧设有转臂，转臂的上端设有与转臂固定连接的驱动轴，转臂的下端设有与转臂活动连接的连接轴，连接轴设有放置双脚的脚座，驱动轴上设有旋转驱动装置，使用时将双脚放置在脚座中，通过旋转驱动装置转动时带动转臂转动，使放置在脚座上的双腿跟随转臂的转动做接近圆周的摇摆运动，从而使腰部及整个腿部的肌肉在摇摆运动的过程中得到更好放松，该摇摆器的结构简单，成本低实现容易，并且还使用方便。
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

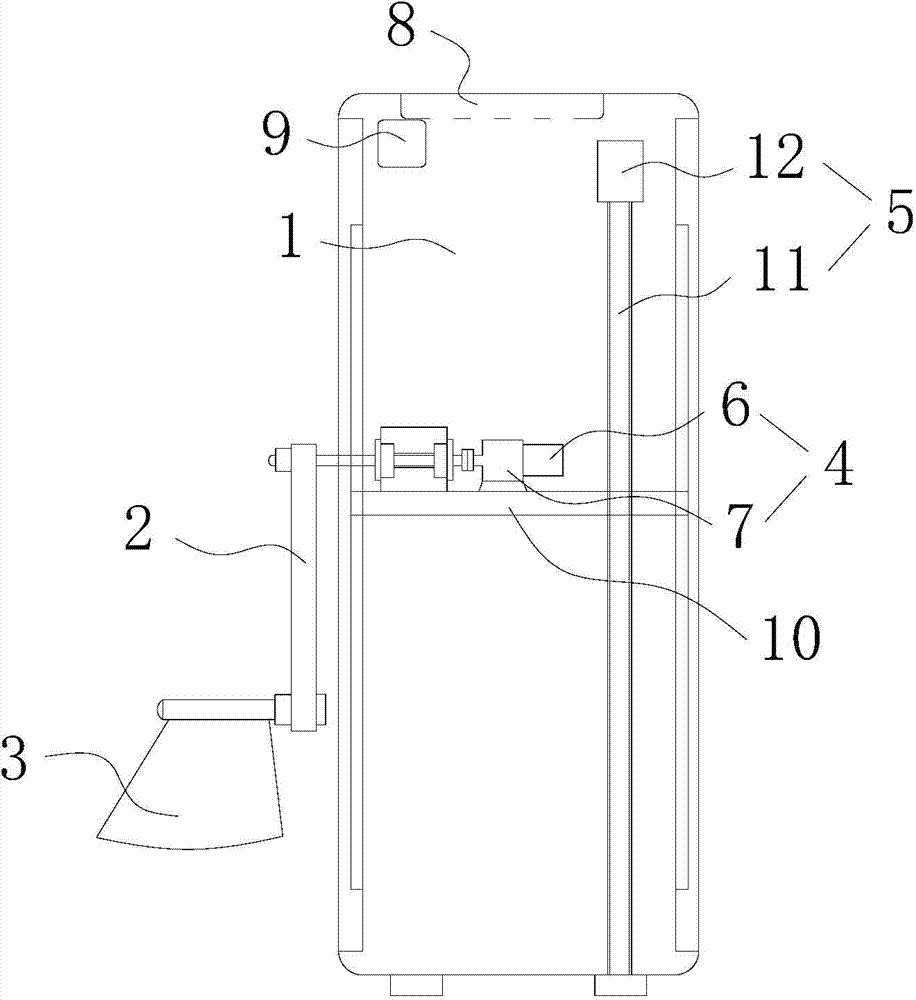

图1是本发明的结构示意图1；
图2是本发明的结构示意图2；
图3是本发明的信号控制示意图。
具体实施方式
下面结合具体实施方式，对本发明的技术方案作进一步的详细说明，但不构成对本发明的任何限制。
参阅图1、2所示，本发明的一种腿部摇摆器，包括机座1，其中，所述机座1设有旋转驱动装置4，所述旋转驱动装置4与一转臂2固定连接，转臂2与旋转驱动装置4的动力输出轴的角度范围是90～120°，当旋转驱动装置4转动而带点转臂2旋转，所述转臂2上设有放置双脚的脚座3并且脚座3能够随转臂2一起转动，转臂2与旋转驱动装置4的动力输出轴的角度范围能够保证转臂2在同一平面中转动。本实用实现的腿部摇摆器在使用时，使用者坐在椅子上并将双脚放置在脚座3中，通过旋转驱动装置4的转动，带动转臂2的转动，使放置在脚座3上的双腿跟随转臂2的转动做接近圆周的摇摆运动，从而使腰部及整个腿部的肌肉在摇摆运动的过程中得到更好放松，该摇摆器的结构简单，成本低实现容易，并且还使用方便。
所述旋转驱动装置4包括旋转驱动电机6和变速机构7，所述的旋转驱动电机6通过变速机构7与转臂2连接，当旋转驱动电机6转动时，利用变速机构7将转臂2的转动速度符合使用者的需要，以满足不同的使用者对腿部摇摆速度的不同要求。
在所述机座1上还设有升降台10，所述旋转驱动装置4固定在升降台10上，通过将旋转驱动装置4固定在升降台10，使旋转驱动装置4的在工作时受力更加平衡，转臂2的转动更稳定。
在所述的机座1上还设有用于调节升降台10高度的升降驱动装置5，在使用者将双脚放入脚座3前，根据使用者坐的椅子的高度相应调节升降驱动装置5，使转臂2的高度与椅子高度相同，从而使腿部的摇摆运动更舒服。
所述升降驱动装置5包括设置在升降台10上的导向杆11和设置在导向杆11上的升降驱动电机12，利用升降驱动电机12的转动，带动升降台10上升或者下降。
所述的转臂2于地面的高度范围为0.4～0.9m，根据一般常用的椅子高度，转臂2于地面的高度在这个高度范围值时，更加适合使用要求。所述的转臂2的内端与外端的距离范围为0.3～0.5m，转臂2的内端与外端的距离在这个范围值内时更加适合使用要求。
参阅图3所述，本发明的一种腿部摇摆器还包括控制器8，所述控制器8信号输出端分别连接变速机构7的信号输入端以及升降驱动装置5的信号输入端，通过控制器8能实现对变速机构7的变速控制，以及控制升降驱动装置5将转臂2调节至与使用者所坐的椅子高度一致。
在整个运动的过程中，为了使使用者的身心能够得到更好的放松，在所述机座1上还设置有音乐播放器9，在一边运动时能够一边收听一些使人心情愉悦的音乐；所述控制器8信号输出端连接音乐播放器9的信号输入端，这样，利用控制器就可以控制音乐播放器9所播放的内容，操控性更好。
所述控制器8还设置有定时功能，控制器8的信号控制端与电源信号控制端连接，在进行摇摆运动时，使用者可以设定好摇摆时间，控制器8自行计算时间，当时间达到使用者设定的时间时，控制器8控制电源关闭，使摇摆器停止工作，以免使用者在腿部摇摆运动过程中睡着后忘记关闭摇摆器电源。
本实施方式具体使用情况如下：
在使用本发明的一种腿部摇摆器时，使用者先将机座1放置在椅子旁并且插上电源，然后使用者坐在椅子上，再利用控制器8调节转臂2高度，使其与椅子高度相同，调节好转臂2的高度后，将双脚放置在脚座3中，开启旋转装置4，利用控制器8调节好变速机构7的速度，即可以进行腿部摇摆运动。如果需要，使用者还可以利用控制器8设定摇摆器的摇摆时间，当摇摆时间达到使用者设定的时间后，摇摆器电源关闭，转臂2停止转动。
以上所述仅为本发明的较佳实施方式，凡在本发明的精神和原则范围内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
