一种公共洗手间的洗手台镜面柜结构

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:家居用品
出售价格:
直 接 购 买 联 系 客 服

详细介绍

技术领域

本发明涉及生活器具领域,具体是一种公共洗手间的洗手台镜面柜结构。

背景技术

众所周知,随着经济的发展,人们的消费水平在逐渐提高,在日常生活中,人们也越来越多的去逛百货商场、购物中心或者美食城等地方,这些公共场所为人们的生活提供了很多的便利。

目前,这些场所在提供便利的同时,其内部的环境也在收到人们的关注,尤其是其洗手间的卫生情况格外的令人关注,在洗手间中,洗手台的卫生是最直观的,而且为了给人们提供方便,很多商场在洗手台前安装镜面柜,且在洗手台的一侧设有烘手机和抽纸盒,抽纸盒内放置擦手纸。

但是,现有的镜面柜其结构大都只是一个简单的柜体,而且烘手机和抽纸盒放在镜面柜的一侧会显得墙面不是太整洁,而且,现有的洗手间大都只安装有一个烘手机和抽纸盒,人们在使用的时候有时甚至需要排队,而且现有的公共洗手间墙面大都空间有限,安装较多的烘手机和抽纸盒会是的墙面变得更加杂乱。

发明内容

本发明的目的在于提供一种结构简单、使用方便的公共洗手间的洗手台镜面柜结构,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:

一种公共洗手间的洗手台镜面柜结构,包括柜体、镜面门、插座、抽纸盒、烘手机、定位包板和镜子,所述柜体的前侧通过铰链铰接有镜面门,柜体的大小与镜面门的大小相同,柜体的底部设有一个缺口,柜体的内部设有一个隔板,柜体的右侧板的前侧间隔设有两个磁铁块,镜面门的内侧对应磁铁块的位置也设有两个磁铁块,隔板的中部设有一个圆形通孔,隔板将柜体的内部分割为设备区和存储区,存储区位于隔板的上方,柜体的内部设有干燥盒,干燥盒内设有干燥剂,柜体的上部设有开口槽,开口槽与插座的位置相对应;所述抽纸盒安装在设备区内,抽纸盒内设有纸巾,抽纸盒的右侧设有烘手机,镜子的底部间隔设有两个标识,标识分别为烘手机标识和抽纸盒标识;所述镜面门内设有定位包板、前支撑架、端部连接件和后支撑架,前支撑架和后支撑架的上下两端通过端部连接件焊接在一起,从而使得前支撑架、端部连接件和后支撑架构成一个矩形框架,矩形框架的底部设有填充木块,前支撑架和后支撑架之间设有加强连接杆,矩形框架的右侧设有背部面板,背部面板通过多个第一螺钉固定在矩形框架上,前支撑架的左侧设有一层橡胶垫,橡胶垫的左侧设有镜子,镜子通过定位包板固定在矩形框架上。

进一步的:所述隔板和柜体都是有木材制成的。

进一步的:所述磁铁块安装在柜体右侧板的中部和底部。

进一步的:所述烘手机的吹风口与镜面门的底部齐平。

进一步的:所述前支撑架、端部连接件和后支撑架均有铝合金材料制成。

进一步的:所述定位包板由不锈钢材料制成。

与现有技术相比,本发明的结构简单、使用方便,设置的矩形框架由铝合金材料制成能够增加镜面门的牢固程度,而且铝合金材质在洗手台上方的高湿度环境下很难锈蚀,从而增加了镜面门的使用时长;将抽纸盒和烘手机设在镜面门的后侧,从而使得抽纸盒和烘手机不会直接暴露在人们的面前,从能够大大提高洗手台的美观度。

附图说明

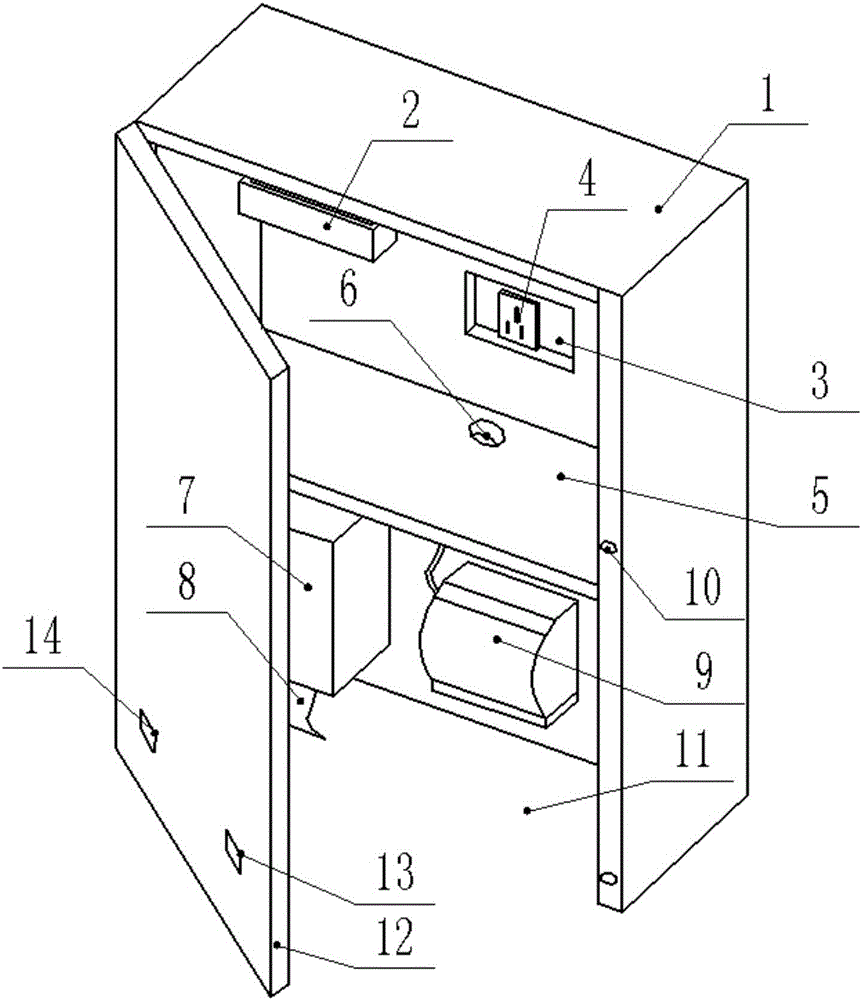

图1为一种公共洗手间的洗手台镜面柜结构的结构示意图。

图2为一种公共洗手间的洗手台镜面柜结构中镜面门的结构示意图。

图中:1-柜体、2-干燥盒、3-开口槽、4-插座、5-隔板、6-圆形通孔、7-抽纸盒、8-纸巾、9-烘手机、10-磁铁块、11-缺口、12-镜面门、13-烘手机标识、14-抽纸盒标识、15-镜子、16-定位包板、17-橡胶垫、18-前支撑架、19-加强连接杆、20-填充木块、21-端部连接件、22-第一螺钉、23-后支撑架、24-背部面板、25-第二螺钉。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2,一种公共洗手间的洗手台镜面柜结构,包括柜体1、镜面门12、插座4、抽纸盒7、烘手机9、定位包板16和镜子15,所述柜体1的前侧通过铰链铰接有镜面门12,柜体1的大小与镜面门12的大小相同,柜体1的底部设有一个缺口11,柜体1的内部设有一个隔板5,隔板5和柜体1都是有木材制成的,且隔板5和柜体1的表面上均喷有油漆,柜体1的右侧板的前侧间隔设有两个磁铁块10,磁铁块10安装在柜体1右侧板的中部和底部,镜面门12的内侧对应磁铁块10的位置也设有两个磁铁块,隔板5的中部设有一个圆形通孔6,圆形通孔6内能够穿过烘手机的线束,隔板5将柜体1的内部分割为设备区和存储区,存储区位于隔板5的上方,柜体1的内部设有干燥盒2,干燥盒2内设有干燥剂,干燥盒2设在存储区的顶部,柜体1的上部设有开口槽3,开口槽3与插座4的位置相对应,插座4安装在墙面上;使用时,当需要打开镜面门12时,通过缺口11将镜面门12向外拉即可,由于磁铁块10设在固体侧板的中、下部,当通过缺口11打开镜面门11时使得门打开的力较小;所述抽纸盒7安装在设备区内,抽纸盒7内设有纸巾8,纸巾8的高度比镜面门12底部的高度要高,从而使得纸巾能够隐藏在镜面门12的后侧,从不影响美观,且抽纸盒7安装在设备区的左侧,抽纸盒7的右侧设有烘手机9,烘手机9的吹风口与镜面门12的底部齐平,镜子15的底部间隔设有两个标识,标识分别为烘手机标识13和抽纸盒标识14,烘手机标识13和抽纸盒标识14的标识为白色的,抽纸盒标识14设在烘手机标识13的右侧,且烘手机标识13和抽纸盒标识14间隔设在镜子15的下部;使用过程中,抽纸盒7和烘手机9隐藏在镜面门12的后侧,从而不会使得抽纸盒7和烘手机9直接暴露在人们的面前,但是根据镜子15上的烘手机标识13和抽纸盒标识14能够使得人们拿到擦手纸或者进行烘手,且每个镜面柜的下方都有烘手机9和抽纸盒7,从而能够增加洗手间内烘手机9和抽纸盒7的数量,满足人们的使用需求;所述镜面门12内设有定位包板16、前支撑架18、端部连接件21和后支撑架23,前支撑架18和后支撑架23的上下两端通过端部连接件21焊接在一起,从而使得前支撑架18、端部连接件21和后支撑架23构成一个矩形框架,矩形框架的底部设有填充木块20,填充木块20的设置使得镜面门12的底部呈实心状结构,前支撑架18、端部连接件21和后支撑架23均有铝合金材料制成,前支撑架18和后支撑架23之间设有加强连接杆19,矩形框架的右侧设有背部面板24,背部面板24通过多个第一螺钉22固定在矩形框架上,此外,定位包板16安装在所述矩形框架的上、下和前、后四个侧边上,前支撑架18的左侧设有一层橡胶垫17,橡胶垫17的左侧设有镜子15,镜子15通过定位包板16固定在矩形框架上,定位包板16由不锈钢材料制成。

上面对本专利的较佳实施方式作了详细说明,但是本专利并不限于上述实施方式,在本领域的普通技术人员所具备的知识范围内,还可以在不脱离本专利宗旨的前提下作出各种变化。
