技术领域
本发明涉及一种播种覆土装置，更具体的说是一种农用播种覆土装置。
背景技术
在一些偏远的山区，由于农用机械很难进入以及资金的问题，很多农民仍旧使用双手进行播种操作，这样反复弯腰进行播种、覆土，极易造成腰部劳损，所以设计了这种农用播种覆土装置。
发明内容
本发明提供一种农用播种覆土装置，有益效益是不仅能将颗粒不饱满的种子筛选排出，而且让使用者不用弯腰就能完成播种、覆土的工作，操作简单。
为解决上述技术问题，本发明涉及一种播种覆土装置，更具体的说是一种农用播种覆土装置，包括播种管、控制装置、储存箱、覆土装置、动力装置，不仅能将颗粒不饱满的种子筛选排出，而且让使用者不用弯腰就能完成播种、覆土的工作，操作简单。
所述播种管由硬管、通孔Ⅰ、软管构成；所述硬管设有两个，并且两个硬管通过软管连接；所述通孔Ⅰ设有两个，两个通孔Ⅰ均设置在一个硬管上；
所述控制装置由挡板、连接杆、活动杆Ⅰ、活动杆Ⅱ、滑槽Ⅰ、支撑杆构成；所述支撑杆上设有中心轴；所述活动杆Ⅱ的中心活动连接在支撑杆上的中心轴上；所述滑槽Ⅰ设置在活动杆Ⅱ的两端；所述活动杆Ⅰ的一端与滑槽Ⅰ间隙配合，活动杆Ⅰ的另一端通过铰链活动连接在连接杆上；所述连接杆的下端通过粘合固定连有挡板；
所述储存箱由外壳、筛选装置Ⅰ、V形挡板、减震装置、筛选装置Ⅱ构成；所述筛选装置Ⅰ设置在外壳的内部上方；所述V形挡板通过粘合固定连接在外壳的内部，并且V形挡板位于筛选装置Ⅰ的下方；所述减震装置设置在外壳的右下端；所述筛选装置Ⅱ设置在外壳的左下端；
所述外壳由背带、外壳主体、盖、滑槽Ⅱ、弧形滑槽、通孔Ⅱ、固定环、布袋、斜面、通孔Ⅲ、竖挡板、通孔Ⅳ、通孔Ⅴ、支撑板、斜挡板、通孔Ⅵ构成；所述外壳主体的左侧系有背带；所述盖设置在外壳主体的上端，并且盖与外壳主体过盈配合；所述滑槽Ⅱ设置在外壳主体的侧面，并且滑槽Ⅱ贯穿外壳主体；所述弧形滑槽设置在外壳主体的侧面，弧形滑槽位于滑槽Ⅱ的下端，并且弧形滑槽与滑槽Ⅱ相互连通；所述通孔Ⅱ设置在外壳主体的右下端；所述固定环通过粘合固定连接在外壳主体的右侧底端；所述布袋套在固定环上；所述斜面设置在外壳主体的内部右下端；所述竖挡板通过粘合固定连接在斜面的上端；所述通孔Ⅲ设置在竖挡板上；所述斜挡板通过粘合固定连接在外壳主体的左下端，并且斜挡板与通孔Ⅲ间隙配合，斜挡板与外壳主体的底面之间留有间隙；所述通孔Ⅵ设置在斜挡板上；所述通孔Ⅳ设置在外壳主体的底端，并且通孔Ⅳ位于斜挡板的下方；所述支撑板的一端通过粘合固定连接在外壳主体的侧面下端；所述通孔Ⅴ设置在支撑板上；
所述筛选装置Ⅰ由壳体、凹槽、门Ⅰ、筛网、门Ⅱ构成；所述壳体内部设有凹槽；所述筛网设置在壳体的内部；所述门Ⅰ设置在壳体的右下端，并且门Ⅰ位于筛网的下端；所述门Ⅱ设置在壳体的左上端，并且门Ⅱ位于筛网的上端；
所述减震装置由转动杆、圆形滑杆、承重板、滑槽Ⅲ、弹簧Ⅰ、弹簧Ⅱ构成；所述承重板上设有滑槽Ⅲ；所述圆形滑杆通过粘合连接在转动杆上，并且圆形滑杆与滑槽Ⅲ间隙配合；所述弹簧Ⅰ、弹簧Ⅱ均设置在承重板的下端，弹簧Ⅰ位于弹簧Ⅱ的右端；所述弹簧Ⅰ、弹簧Ⅱ的下端均固定连接在斜面上；所述转动杆通过铰链活动连接在外壳主体、竖挡板上；
所述筛选装置Ⅱ由进料管、V形管、支架、出料管构成；所述V形管上设有筛孔，并且V形管的上端通过粘合连有进料管,V形管的下端通过粘合连有出料管；所述出料管的下端连接在通孔Ⅳ上，出料管与通孔Ⅵ过盈配合；所述支架套在V形管上，并且支架的一端连接在外壳主体上，支架的另一端连接在竖挡板上；
所述覆土装置由固定板、滑槽Ⅳ、滑板、轮构成；所述固定板内部设有滑槽Ⅳ；所述滑板与滑槽Ⅳ间隙配合；所述轮设置在滑板的下端；
所述动力装置由电机、电机支架、转盘Ⅰ、连杆Ⅰ、转盘Ⅱ、滑槽Ⅴ、连杆Ⅱ、齿轮构成；所述电机通过螺栓连接在电机支架上；所述转盘Ⅰ连接在电机的转轴上；所述连杆Ⅰ的一端固定连接在转盘Ⅰ的偏心位置上，连杆Ⅰ的另一端通过轴承连接在转盘Ⅱ的中心；所述滑槽Ⅴ设置在转盘Ⅱ上；所述连杆Ⅱ与滑槽Ⅴ间隙配合；所述齿轮通过键连接在连杆Ⅱ上；
所述支撑杆的下端固定连接在支撑板上；所述连接杆与通孔Ⅴ间隙配合；所述挡板与通孔Ⅰ间隙配合；所述连杆Ⅱ的另一端固定连接在壳体上，并且连杆Ⅱ与滑槽Ⅱ、弧形滑槽间隙配合；所述固定板的上端固定连接在外壳主体的下端。
作为本技术方案的进一步优化，本发明一种农用播种覆土装置所述弹簧Ⅰ的弹力小于弹簧Ⅱ的弹力。
作为本技术方案的进一步优化，本发明一种农用播种覆土装置所述连杆Ⅱ设有两个。
作为本技术方案的进一步优化，本发明一种农用播种覆土装置所述一个连杆Ⅱ移动至滑槽Ⅱ的最左端时，另一个连杆Ⅱ位于弧形滑槽的上端。
本发明一种农用播种覆土装置的有益效果为：
本发明一种农用播种覆土装置，不仅能将颗粒不饱满的种子筛选排出，而且让使用者不用弯腰就能完成播种、覆土的工作，操作简单。
附图说明
下面结合附图和具体实施方法对本发明做进一步详细的说明。

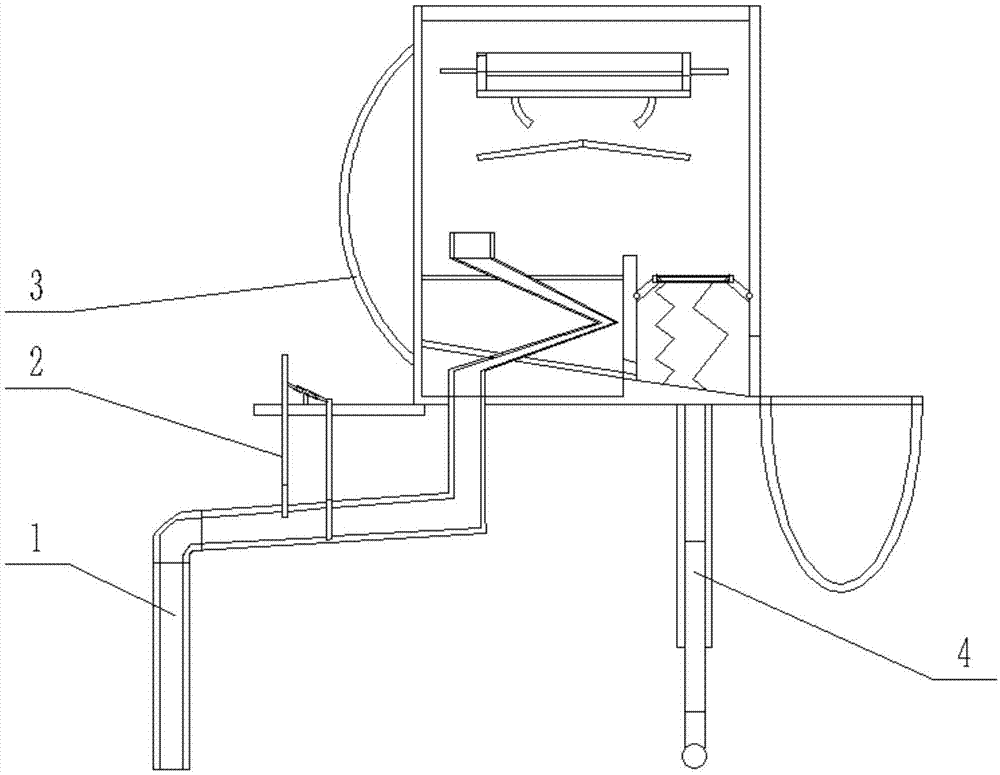

图1为本发明一种农用播种覆土装置的主视剖视结构示意图。
图2为本发明一种农用播种覆土装置的侧视结构示意图。
图3为本发明一种农用播种覆土装置的播种管结构示意图。
图4为本发明一种农用播种覆土装置的控制装置结构示意图。
图5为本发明一种农用播种覆土装置的储存箱结构示意图。
图6为本发明一种农用播种覆土装置的外壳结构示意图。
图7为本发明一种农用播种覆土装置的筛选装置Ⅰ结构示意图。
图8为本发明一种农用播种覆土装置的减震装置结构示意图。
图9为本发明一种农用播种覆土装置的筛选装置Ⅱ结构示意图。
图10为本发明一种农用播种覆土装置的覆土装置结构示意图。
图11为本发明一种农用播种覆土装置的动力装置主视结构示意图。
图12为本发明一种农用播种覆土装置的动力装置俯视结构示意图。
图13为本发明一种农用播种覆土装置的转盘Ⅱ结构示意图。
图14为本发明一种农用播种覆土装置的动力装置与筛选装置Ⅰ连接俯视结构示意图。
图中：播种管1；硬管1-1；通孔Ⅰ1-2；软管1-3；控制装置2；挡板2-1；连接杆2-2；活动杆Ⅰ2-3；活动杆Ⅱ2-4；滑槽Ⅰ2-5；支撑杆2-6；储存箱3；外壳3-1；背带3-1-1；外壳主体3-1-2；盖3-1-3；滑槽Ⅱ3-1-4；弧形滑槽3-1-5；通孔Ⅱ3-1-6；固定环3-1-7；布袋3-1-8；斜面3-1-9；通孔Ⅲ3-1-10；竖挡板3-1-11；通孔Ⅳ3-1-12；通孔Ⅴ3-1-13；支撑板3-1-14；斜挡板3-1-15；通孔Ⅵ3-1-16；筛选装置Ⅰ3-2；壳体3-2-1；凹槽3-2-2；门Ⅰ3-2-3；筛网3-2-4；门Ⅱ3-2-5；V形挡板3-3；减震装置3-4；转动杆3-4-1；圆形滑杆3-4-2；承重板3-4-3；滑槽Ⅲ3-4-4；弹簧Ⅰ3-4-5；弹簧Ⅱ3-4-6；筛选装置Ⅱ3-5；进料管3-5-1；V形管3-5-2；支架3-5-3；出料管3-5-4；覆土装置4；固定板4-1；滑槽Ⅳ4-2；滑板4-3；轮4-4；动力装置5电机5-1；电机支架5-2；转盘Ⅰ5-3；连杆Ⅰ5-4；转盘Ⅱ5-5；滑槽Ⅴ5-6；连杆Ⅱ5-7；齿轮5-8。
具体实施方式
具体实施方式一：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14说明本实施方式，本发明涉及一种播种覆土装置，更具体的说是一种农用播种覆土装置，包括播种管1、控制装置2、储存箱3、覆土装置4、动力装置5，不仅能将颗粒不饱满的种子筛选排出，而且让使用者不用弯腰就能完成播种、覆土的工作，操作简单。
所述播种管1由硬管1-1、通孔Ⅰ1-2、软管1-3构成；所述硬管1-1设有两个，并且两个硬管1-1通过软管1-3连接；所述通孔Ⅰ1-2设有两个，两个通孔Ⅰ1-2均设置在一个硬管1-1上；
所述控制装置2由挡板2-1、连接杆2-2、活动杆Ⅰ2-3、活动杆Ⅱ2-4、滑槽Ⅰ2-5、支撑杆2-6构成；所述支撑杆2-6上设有中心轴；所述活动杆Ⅱ2-4的中心活动连接在支撑杆2-6上的中心轴上；所述滑槽Ⅰ2-5设置在活动杆Ⅱ2-4的两端；所述活动杆Ⅰ2-3的一端与滑槽Ⅰ2-5间隙配合，活动杆Ⅰ2-3的另一端通过铰链活动连接在连接杆2-2上；所述连接杆2-2的下端通过粘合固定连有挡板2-1；当进行播种时，先向下压动左侧的连接杆2-2，左侧的连接杆2-2带动挡板2-1向下移动并将硬管1-1堵住，同时左侧的连接杆2-2在杠杆原理作用下向上移动，带动右侧的挡板2-1向上移动，使种子进入两个挡板2-1之间，再向上拉动左侧连接杆2-2，左侧挡板2-1向上移动，右侧挡板2-1向下移动将硬管1-1堵住，此时刚刚位于两个挡板2-1之间的种子在重力作用下通过硬管1-1掉落在地面上，完成一次播种操作；
所述储存箱3由外壳3-1、筛选装置Ⅰ3-2、V形挡板3-3、减震装置3-4、筛选装置Ⅱ3-5构成；所述筛选装置Ⅰ3-2设置在外壳3-1的内部上方；所述V形挡板3-3通过粘合固定连接在外壳3-1的内部，并且V形挡板3-3位于筛选装置Ⅰ3-2的下方；所述减震装置3-4设置在外壳3-1的右下端；所述筛选装置Ⅱ3-2设置在外壳3-1的左下端；
所述外壳3-1由背带3-1-1、外壳主体3-1-2、盖3-1-3、滑槽Ⅱ3-1-4、弧形滑槽3-1-5、通孔Ⅱ3-1-6、固定环3-1-7、布袋3-1-8、斜面3-1-9、通孔Ⅲ3-1-10、竖挡板3-1-11、通孔Ⅳ3-1-12、通孔Ⅴ3-1-13、支撑板3-1-14、斜挡板3-1-15、通孔Ⅵ3-1-16构成；所述外壳主体3-1-2的左侧系有背带3-1-1；所述盖3-1-3设置在外壳主体3-1-2的上端，并且盖3-1-3与外壳主体3-1-2过盈配合；所述滑槽Ⅱ3-1-4设置在外壳主体3-1-2的侧面，并且滑槽Ⅱ3-1-4贯穿外壳主体3-1-2；所述弧形滑槽3-1-5设置在外壳主体3-1-2的侧面，弧形滑槽3-1-5位于滑槽Ⅱ3-1-4的下端，并且弧形滑槽3-1-5与滑槽Ⅱ3-1-4相互连通；所述通孔Ⅱ3-1-6设置在外壳主体3-1-2的右下端；所述固定环3-1-7通过粘合固定连接在外壳主体3-1-2的右侧底端；所述布袋3-1-8套在固定环3-1-7上；所述斜面3-1-9设置在外壳主体3-1-2的内部右下端；所述竖挡板3-1-11通过粘合固定连接在斜面3-1-9的上端；所述通孔Ⅲ3-1-10设置在竖挡板3-1-11上；所述斜挡板3-1-15通过粘合固定连接在外壳主体3-1-2的左下端，并且斜挡板3-1-15与通孔Ⅲ3-1-10间隙配合，斜挡板3-1-15与外壳主体3-1-2的底面之间留有间隙；所述通孔Ⅵ3-1-16设置在斜挡板3-1-15上；所述通孔Ⅳ3-1-12设置在外壳主体3-1-2的底端，并且通孔Ⅳ3-1-12位于斜挡板3-1-15的下方；所述支撑板3-1-14的一端通过粘合固定连接在外壳主体3-1-2的侧面下端；所述通孔Ⅴ3-1-13设置在支撑板3-1-14上；
所述筛选装置Ⅰ3-2由壳体3-2-1、凹槽3-2-2、门Ⅰ3-2-3、筛网3-2-4、门Ⅱ3-2-5构成；所述壳体3-2-1内部设有凹槽3-2-2；所述筛网3-2-4设置在壳体3-2-1的内部；所述门Ⅰ3-2-3设置在壳体3-2-1的右下端，并且门Ⅰ3-2-3位于筛网3-2-4的下端；所述门Ⅱ3-2-5设置在壳体3-2-1的左上端，并且门Ⅱ3-2-5位于筛网3-2-4的上端；
所述减震装置3-4由转动杆3-4-1、圆形滑杆3-4-2、承重板3-4-3、滑槽Ⅲ3-4-4、弹簧Ⅰ3-4-5、弹簧Ⅱ3-4-6构成；所述承重板3-4-3上设有滑槽Ⅲ3-4-4；所述圆形滑杆3-4-2通过粘合连接在转动杆3-4-1上，并且圆形滑杆3-4-2与滑槽Ⅲ3-4-4间隙配合；所述弹簧Ⅰ3-4-5、弹簧Ⅱ3-4-6均设置在承重板3-4-3的下端，弹簧Ⅰ3-4-5位于弹簧Ⅱ3-4-6的右端；所述弹簧Ⅰ3-4-5、弹簧Ⅱ3-4-6的下端均固定连接在斜面3-1-9上；所述转动杆3-4-1通过铰链活动连接在外壳主体3-1-2、竖挡板3-1-11上；
所述筛选装置Ⅱ3-5由进料管3-5-1、V形管3-5-2、支架3-5-3、出料管3-5-4构成；所述V形管3-5-2上设有筛孔，并且V形管3-5-2的上端通过粘合连有进料管3-5-1,V形管3-5-2的下端通过粘合连有出料管3-5-4；所述出料管3-5-4的下端连接在通孔Ⅳ3-1-12上，出料管3-5-4与通孔Ⅵ3-1-16过盈配合；所述支架3-5-3套在V形管3-5-2上，并且支架3-5-3的一端连接在外壳主体3-1-2上，支架3-5-3的另一端连接在竖挡板3-1-11上；启动电机5-1，电机5-1带动转盘Ⅰ5-3转动，转盘Ⅰ5-3带动连杆Ⅰ5-4圆周运动，连杆Ⅰ5-4带动转盘Ⅱ5-5圆周运动，转盘Ⅱ5-5带动连杆Ⅱ5-7在滑槽Ⅱ3-1-4内左右移动，同时连杆Ⅱ5-7在滑槽Ⅴ5-6内上下移动，连杆Ⅱ5-7左右移动的同时带动壳体3-2-1左右移动，使筛网3-2-4上端的待筛选种子晃动，进而促使不饱满的种子通过筛网3-2-4进入筛网3-2-4的下端，完成第一次筛选工作，第一次筛选完成后，启动电机5-1将左侧的连杆Ⅱ5-7移动至滑槽Ⅱ3-1-4的最左端，此时右侧的连杆Ⅱ5-7位于弧形滑槽3-1-5的上端，然后转动齿轮5-8，齿轮5-8带动另一个齿轮5-8转动，由齿轮5-8键连接在连杆Ⅱ5-7上，所以右侧的连杆Ⅱ5-7上的齿轮5-8转动的同时沿着弧形滑槽3-1-5运动，进而带动连杆Ⅱ5-7在弧形滑槽3-1-5内滑动，连杆Ⅱ5-7在滑槽Ⅴ5-6内滑动同时带动转盘Ⅱ5-5转动，连杆Ⅱ5-7还带动壳体3-2-1向右下方倾斜，使门13-2-3在重力作用下始终处于与水平方向垂直的状态，筛网3-2-4下端的不饱满颗粒通过门Ⅰ3-2-3掉落至减震装置3-4上端，当堆积的不饱满颗粒的重量足够大后，承重板3-4-3向右倾斜，使颗粒掉落至斜面3-1-9上，最后滑入布袋3-1-8内；在重复上述操作使壳体3-2-1向左下方倾斜，使筛网3-2-4上端的种子通过门Ⅱ3-2-5掉落至进料管3-5-1内，进入V形管3-5-2内后，在向下滑动的过程中以及筛孔的作用下进行第二次筛选，最后落入硬管1-1内；
所述覆土装置4由固定板4-1、滑槽Ⅳ4-2、滑板4-3、轮4-4构成；所述固定板4-1内部设有滑槽Ⅳ4-2；所述滑板4-3与滑槽Ⅳ4-2间隙配合；所述轮4-4设置在滑板4-3的下端；当使用者播种完成后继续向前移动时，滑板4-3垄沟上多余的土添补在播种坑内，完成覆土操作；
所述动力装置5由电机5-1、电机支架5-2、转盘Ⅰ5-3、连杆Ⅰ5-4、转盘Ⅱ5-5、滑槽Ⅴ5-6、连杆Ⅱ5-7、齿轮5-8构成；所述电机5-1通过螺栓连接在电机支架5-2上；所述转盘Ⅰ5-3连接在电机5-1的转轴上；所述连杆Ⅰ5-4的一端固定连接在转盘Ⅰ5-3的偏心位置上，连杆Ⅰ5-4的另一端通过轴承连接在转盘Ⅱ5-5的中心；所述滑槽Ⅴ5-6设置在转盘Ⅱ5-5上；所述连杆Ⅱ5-7与滑槽Ⅴ5-6间隙配合；所述齿轮5-8通过键连接在连杆Ⅱ5-7上；启动电机5-1，电机5-1带动转盘Ⅰ5-3转动，转盘Ⅰ5-3带动连杆Ⅰ5-4圆周运动，连杆Ⅰ5-4带动转盘Ⅱ5-5圆周运动，转盘Ⅱ5-5带动连杆Ⅱ5-7在滑槽Ⅱ3-1-4内左右移动，同时连杆Ⅱ5-7在滑槽Ⅴ5-6内上下移动，连杆Ⅱ5-7左右移动的同时带动壳体3-2-1左右移动；
所述支撑杆2-6的下端固定连接在支撑板3-1-14上；所述连接杆2-2与通孔Ⅴ3-1-13间隙配合；所述挡板2-1与通孔Ⅰ1-2间隙配合；所述连杆Ⅱ5-7的另一端固定连接在壳体3-2-1上，并且连杆Ⅱ5-7与滑槽Ⅱ3-1-4、弧形滑槽3-1-5间隙配合；所述固定板4-1的上端固定连接在外壳主体3-1-2的下端。使用本装置筛选种子时，打开盖3-1-3，然后将待筛选种子倒入筛选装置Ⅰ3-2内，再启动电机5-1，电机5-1带动转盘Ⅰ5-3转动，转盘Ⅰ5-3带动连杆Ⅰ5-4圆周运动，连杆Ⅰ5-4带动转盘Ⅱ5-5圆周运动，转盘Ⅱ5-5带动连杆Ⅱ5-7在滑槽Ⅱ3-1-4内左右移动，同时连杆Ⅱ5-7在滑槽Ⅴ5-6内上下移动，连杆Ⅱ5-7左右移动的同时带动壳体3-2-1左右移动，使筛网3-2-4上端的待筛选种子晃动，进而促使不饱满的种子通过筛网3-2-4进入筛网3-2-4的下端，完成第一次筛选工作，第一次筛选完成后，启动电机5-1将左侧的连杆Ⅱ5-7移动至滑槽Ⅱ3-1-4的最左端，此时右侧的连杆Ⅱ5-7位于弧形滑槽3-1-5的上端，然后转动齿轮5-8，齿轮5-8带动另一个齿轮5-8转动，由齿轮5-8键连接在连杆Ⅱ5-7上，所以右侧的连杆Ⅱ5-7上的齿轮5-8转动的同时沿着弧形滑槽3-1-5运动，进而带动连杆Ⅱ5-7在弧形滑槽3-1-5内滑动，连杆Ⅱ5-7在滑槽Ⅴ5-6内滑动同时带动转盘Ⅱ5-5转动，连杆Ⅱ5-7还带动壳体3-2-1向右下方倾斜，使门13-2-3在重力作用下始终处于与水平方向垂直的状态，筛网3-2-4下端的不饱满颗粒通过门Ⅰ3-2-3掉落至减震装置3-4上端，当堆积的不饱满颗粒的重量足够大后，承重板3-4-3向右倾斜，使颗粒掉落至斜面3-1-9上，最后滑入布袋3-1-8内；在重复上述操作使壳体3-2-1向左下方倾斜，使筛网3-2-4上端的种子通过门Ⅱ3-2-5掉落至进料管3-5-1内，进入V形管3-5-2内后，在向下滑动的过程中以及筛孔的作用下进行第二次筛选，最后落入硬管1-1内；当进行播种时，先向下压动左侧的连接杆2-2，左侧的连接杆2-2带动挡板2-1向下移动并将硬管1-1堵住，同时左侧的连接杆2-2在杠杆原理作用下向上移动，带动右侧的挡板2-1向上移动，使种子进入两个挡板2-1之间，再向上拉动左侧连接杆2-2，左侧挡板2-1向上移动，右侧挡板2-1向下移动将硬管1-1堵住，此时刚刚位于两个挡板2-1之间的种子在重力作用下通过硬管1-1掉落在地面上，完成一次播种操作；当使用者播种完成后继续向前移动时，滑板4-3垄沟上多余的土添补在播种坑内，完成覆土操作。
具体实施方式二：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14说明本实施方式，本实施方式对实施方式一作进一步说明，所述弹簧Ⅰ3-4-5的弹力小于弹簧Ⅱ3-4-6的弹力。
具体实施方式三：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14说明本实施方式，本实施方式对实施方式一作进一步说明，所述连杆Ⅱ5-7设有两个。
具体实施方式四：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13、14说明本实施方式，本实施方式对实施方式一作进一步说明，所述一个连杆Ⅱ5-7移动至滑槽Ⅱ3-1-4的最左端时，另一个连杆Ⅱ5-7位于弧形滑槽3-1-5的上端。
本发明的工作原理是：使用本装置筛选种子时，打开盖3-1-3，然后将待筛选种子倒入筛选装置Ⅰ3-2内，再启动电机5-1，电机5-1带动转盘Ⅰ5-3转动，转盘Ⅰ5-3带动连杆Ⅰ5-4圆周运动，连杆Ⅰ5-4带动转盘Ⅱ5-5圆周运动，转盘Ⅱ5-5带动连杆Ⅱ5-7在滑槽Ⅱ3-1-4内左右移动，同时连杆Ⅱ5-7在滑槽Ⅴ5-6内上下移动，连杆Ⅱ5-7左右移动的同时带动壳体3-2-1左右移动，使筛网3-2-4上端的待筛选种子晃动，进而促使不饱满的种子通过筛网3-2-4进入筛网3-2-4的下端，完成第一次筛选工作，第一次筛选完成后，启动电机5-1将左侧的连杆Ⅱ5-7移动至滑槽Ⅱ3-1-4的最左端，此时右侧的连杆Ⅱ5-7位于弧形滑槽3-1-5的上端，然后转动齿轮5-8，齿轮5-8带动另一个齿轮5-8转动，由齿轮5-8键连接在连杆Ⅱ5-7上，所以右侧的连杆Ⅱ5-7上的齿轮5-8转动的同时沿着弧形滑槽3-1-5运动，进而带动连杆Ⅱ5-7在弧形滑槽3-1-5内滑动，连杆Ⅱ5-7在滑槽Ⅴ5-6内滑动同时带动转盘Ⅱ5-5转动，连杆Ⅱ5-7还带动壳体3-2-1向右下方倾斜，使门13-2-3在重力作用下始终处于与水平方向垂直的状态，筛网3-2-4下端的不饱满颗粒通过门Ⅰ3-2-3掉落至减震装置3-4上端，当堆积的不饱满颗粒的重量足够大后，承重板3-4-3向右倾斜，使颗粒掉落至斜面3-1-9上，最后滑入布袋3-1-8内；在重复上述操作使壳体3-2-1向左下方倾斜，使筛网3-2-4上端的种子通过门Ⅱ3-2-5掉落至进料管3-5-1内，进入V形管3-5-2内后，在向下滑动的过程中以及筛孔的作用下进行第二次筛选，最后落入硬管1-1内；当进行播种时，先向下压动左侧的连接杆2-2，左侧的连接杆2-2带动挡板2-1向下移动并将硬管1-1堵住，同时左侧的连接杆2-2在杠杆原理作用下向上移动，带动右侧的挡板2-1向上移动，使种子进入两个挡板2-1之间，再向上拉动左侧连接杆2-2，左侧挡板2-1向上移动，右侧挡板2-1向下移动将硬管1-1堵住，此时刚刚位于两个挡板2-1之间的种子在重力作用下通过硬管1-1掉落在地面上，完成一次播种操作；当使用者播种完成后继续向前移动时，滑板4-3垄沟上多余的土添补在播种坑内，完成覆土操作。
当然，上述说明并非对本发明的限制，本发明也不仅限于-上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化改型、添加或替换，也属于本发明的保护范围。
