技术领域
本发明涉及海上液体运输领域，特别是一种带有定时透气功能的海上存储罐。
背景技术
液体运输，需要利用比较密封的罐体进行运输，通常都是使用专门的存储罐。
由于船是在大海或者河流中进行行走的，海上会有风浪，对于船体会有晃动的情况发生，对于使用罐体存放并运输的内部带有能量的液体而言，会跟随船体的晃动进行内部的晃动，由于存储罐为密封设备，对存储罐内壁进行不断的冲击，时间长了，液体内部会集聚比较大的能量，如果不能及时的进行释放，就有可能发生爆炸的危险，对于传统的存储罐而言，都是人工进行释放，有些液体产生的能量带有刺激性的气味，不方便人工操作，而且船上的运输仓与休息仓是有一定距离的，定时的进行排气，对于人工操作来说是比较麻烦的，传统的存储罐只是简单的放置在船舱内，没有其余的固定装置，也不能减少晃动，因此为了解决这些问题，设计一种能够解决这些问题的海运存储罐是比较有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种带有定时透气功能的海上存储罐。
实现上述目的本发明的技术方案为，一种带有定时透气功能的海上存储罐，包括圆形承载罐，所述圆形承载罐上表面设有定时透气机构，所述圆形承载罐下表面设有缓冲支撑机构，所述圆形承载罐侧表面上设有固定机构，所述定时透气机构由开在圆形承载罐上表面的一号圆形通孔、嵌装在一号圆形通孔内支撑圆筒、嵌装在支撑圆筒内的阶梯圆环、设置在阶梯圆环上且与支撑圆筒上表面边缘处的密封扣架、设置在密封扣架外侧表面且贯穿支撑圆筒和阶梯圆环的两组固定杆、固定连接在阶梯圆环下表面且位于圆形承载罐内的多个水平固定板、设置在每个水平固定板下表面且与阶梯圆环下表面之间的紧定螺钉、固定连接在每个水平固定板上表面的电控推动杆、套装在每个电控推动杆上的保护层、固定连接在多个电控推动杆上表面且与阶梯圆环相匹配的T形密封盖、开在T形密封盖侧表面上的多个一号条形通槽、开在每个一号条形通槽内的一组水平圆形凹槽、嵌装在每个水平圆形凹槽内的水平电控伸缩杆、固定连接在每组水平电控伸缩杆一端面上且与所对应一号条形通槽相匹配的密封条、开在阶梯圆环内侧表面上且与每个密封条相对应的竖直凹槽、嵌装在每个竖直凹槽内的弹性密封块、固定连接在T形密封盖上表面的拉动把手共同构成的，所述缓冲支撑机构由固定连接在圆形承载罐下表面边缘处的两组弧形橡胶垫片、固定连接在每个弧形橡胶垫片下表面的减震弹簧、固定连接在每个减震弹簧下表面的弹性块、套装在每个弹性块上的无盖承载壳、固定连接在每个无盖承载壳下表面的折形支撑板、固定连接在每个折形支撑板下表面的防滑垫片、设置在两组折形支撑板侧表面之间的交叉弹性带共同构成的，所述圆形承载罐前表面固定连接控制盒体，所述控制盒体内设有定时器、无线限号发射器和无线信号接收器。
所述固定机构由套装在圆形承载罐上的承载圆环、设置在承载圆环与圆形承载罐连接处的橡胶垫圈、铰链连接在承载圆环侧表面中心处的多个一号摆动连杆、固定连接在每个一号摆动连杆下端面上的拉伸弹簧、固定连接在每个拉伸弹簧一端面上的悬挂勾共同构成的。
多个所述水平固定板的数量为5-8个，多个所述水平固定板等角度位于同一圆周上。
多个所述一号条形通槽的数量为7-9个，每相邻一组所述一号条形通槽之间的距离相同。
所述圆形承载罐上且位于承载圆环上方套装固定圆环，所述固定圆环侧表面固定连接两组折形勾。
所述密封扣架的纵截面为n形，所述圆形承载罐侧侧表面上下端分别设有进水管和出水管。
所述控制盒体侧表面开有透气孔。
所述圆形承载罐下表面中心处固定连接蓄电盒体，所述蓄电盒体内设有蓄电池。
所述蓄电池的信号为WDKH-F。
每个所述弧形橡胶垫片下表面两端均固定连接与圆形承载罐下表面之间的一组固定板。
利用本发明的技术方案制作的带有定时透气功能的海上存储罐，一种使用比较方便，进出液体方便，对于船体的晃动能够有效的进行缓冲，对于内部聚集的能量能够进行定时的释放，保证内部液体的安全，便于远程进行控制，存放和运输比较方便的装置。
附图说明

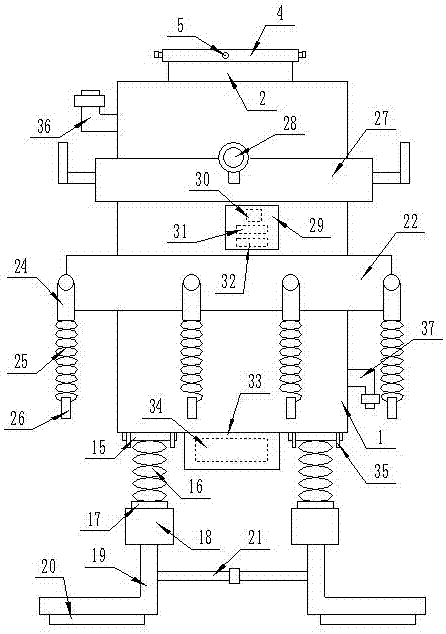

图1是本发明所述一种带有定时透气功能的海上存储罐的结构示意图；
图2是本发明所述一种带有定时透气功能的海上存储罐中定时透气机构的侧视剖面图；
图3是本发明所述一种带有定时透气功能的海上存储罐的俯视图；
图4是本发明所述一种带有定时透气功能的海上存储罐中阶梯圆环、T形密封盖、水平电控伸缩杆、密封条和弹性密封块相配合的俯视图；
图5是本发明所述一种带有定时透气功能的海上存储罐的仰视图；
图中，1、圆形承载罐；2、支撑圆筒；3、阶梯圆环；4、密封扣架；5、固定杆；6、水平固定板；7、紧定螺钉；8、电控推动杆；9、保护层；10、T形密封盖；11、水平电控伸缩杆；12、密封条；13、弹性密封块；14、拉动把手；15、弧形橡胶垫片；16、减震弹簧；17、弹性块；18、无盖承载壳；19、折形支撑板；20、防滑垫片；21、交叉弹性带；22、承载圆环；23、橡胶垫圈；24、一号摆动连杆；25、拉伸弹簧；26、悬挂勾；27、固定圆环；28、折形勾；29、控制盒体；30、定时器；31、无线限号发射器；32、无线信号接收器；33、蓄电盒体；34、蓄电池；35、固定板；36、进水管；37、出水管。
具体实施方式
下面结合附图对本发明进行具体描述，如图1-5所示，一种带有定时透气功能的海上存储罐，包括圆形承载罐1，所述圆形承载罐1上表面设有定时透气机构，所述圆形承载罐1下表面设有缓冲支撑机构，所述圆形承载罐1侧表面上设有固定机构，所述定时透气机构由开在圆形承载罐1上表面的一号圆形通孔、嵌装在一号圆形通孔内支撑圆筒2、嵌装在支撑圆筒2内的阶梯圆环3、设置在阶梯圆环3上且与支撑圆筒2上表面边缘处的密封扣架4、设置在密封扣架4外侧表面且贯穿支撑圆筒2和阶梯圆环3的两组固定杆5、固定连接在阶梯圆环3下表面且位于圆形承载罐1内的多个水平固定板6、设置在每个水平固定板6下表面且与阶梯圆环3下表面之间的紧定螺钉7、固定连接在每个水平固定板6上表面的电控推动杆8、套装在每个电控推动杆8上的保护层9、固定连接在多个电控推动杆8上表面且与阶梯圆环3相匹配的T形密封盖10、开在T形密封盖10侧表面上的多个一号条形通槽、开在每个一号条形通槽内的一组水平圆形凹槽、嵌装在每个水平圆形凹槽内的水平电控伸缩杆11、固定连接在每组水平电控伸缩杆11一端面上且与所对应一号条形通槽相匹配的密封条12、开在阶梯圆环3内侧表面上且与每个密封条12相对应的竖直凹槽、嵌装在每个竖直凹槽内的弹性密封块13、固定连接在T形密封盖10上表面的拉动把手14共同构成的，所述缓冲支撑机构由固定连接在圆形承载罐1下表面边缘处的两组弧形橡胶垫片15、固定连接在每个弧形橡胶垫片15下表面的减震弹簧16、固定连接在每个减震弹簧16下表面的弹性块17、套装在每个弹性块17上的无盖承载壳18、固定连接在每个无盖承载壳18下表面的折形支撑板19、固定连接在每个折形支撑板19下表面的防滑垫片20、设置在两组折形支撑板19侧表面之间的交叉弹性带21共同构成的，所述圆形承载罐1前表面固定连接控制盒体29，所述控制盒体29内设有定时器30、无线限号发射器31和无线信号接受器32；所述固定机构由套装在圆形承载罐1上的承载圆环22、设置在承载圆环22与圆形承载罐1连接处的橡胶垫圈23、铰链连接在承载圆环22侧表面中心处的多个一号摆动连杆24、固定连接在每个一号摆动连杆24下端面上的拉伸弹簧25、固定连接在每个拉伸弹簧25一端面上的悬挂勾26共同构成的；多个所述水平固定板6的数量为5-8个，多个所述水平固定板6等角度位于同一圆周上；多个所述一号条形通槽的数量为7-9个，每相邻一组所述一号条形通槽之间的距离相同；所述圆形承载罐1上且位于承载圆环22上方套装固定圆环27，所述固定圆环27侧表面固定连接两组折形勾28；所述密封扣架4的纵截面为n形，所述圆形承载罐1侧侧表面上下端分别设有进水管36和出水管37；所述控制盒体29侧表面开有透气孔；所述圆形承载罐1下表面中心处固定连接蓄电盒体33，所述蓄电盒体33内设有蓄电池34；所述蓄电池34的信号为WDKH-F；每个所述弧形橡胶垫片15下表面两端均固定连接与圆形承载罐1下表面之间的一组固定板35。
本实施方案的特点为，通过进水管36将圆形承载罐1内注入需要进行海运的液体，其中由于海运的时候船体会随着晃动，导致内部的液体来回冲击圆形承载罐1的内壁产生一定的能量，如果不能及时的进行释放，有可能造成爆炸的发生，通过预先对位于控制盒体29内的定时器30进行控制定时，位于控制盒体29内的无线信号接收器32便于接收应用后台给的信息，通过内部控制，实现控制运动，其中此装置的信息情况通过无线信号发射器31发送到应用后台，在定时的时间达到预定的时间的时候，通过预先的控制，使得位于每个水平固定板6上表面的电控推动杆8进行缓慢的上升，带动T形密封盖10与阶梯圆环3相分离，位于T形密封盖10上表面的拉动把手14便于拉动，之后，每个水平电控伸缩杆11进行水平的伸缩，将位于每组水平电控伸缩杆11一端面上的密封条12从所对应的一号条形通槽内推开，与位于阶梯圆环3侧表面上的弹性密封块13进行相连对弹性密封块13进行挤压，使得位于每个一号条形通槽内留有一定的空隙，将内部聚集的能量进行定时的释放，时间一到，所有刚才运行的电性元件回复原来的位置，再次将圆形承载罐1内进行密封，其中阶梯圆环3通过密封扣架4和位于密封扣架4侧表面上的两组固定杆5与位于一号圆形通孔内的支撑圆筒2进行连接，其中每个水平固定板6均通过紧定螺钉7与阶梯圆环3下表面进行连接，位于每个电控推动杆8上的保护层9便于对电控推动杆8的保护，此装置在运输的过程中，需要进行固定，将每个折形支撑板19下表面的防滑垫片20接触地面，其中交叉弹性带21便于固定多个折形支撑板19的，位于每个折形支撑板19上的无盖承载壳18便于与所对应的弹性块17进行连接，弹性块17其中一个缓冲的作用，位于每个弹性块17上表面的减震弹簧16和位于每个减震弹簧16上表面且与圆形承载罐1下表面之间的弧形橡胶垫片15也便于对船体的晃动进行有效的缓冲作用，其中每个或许性橡胶垫片15均通过一组固定板35与圆形承载罐1下表面进行连接，一种使用比较方便，进出液体方便，对于船体的晃动能够有效的进行缓冲，对于内部聚集的能量能够进行定时的释放，保证内部液体的安全，便于远程进行控制，存放和运输比较方便的装置。
在本实施方案中，首先在本装置空闲处安装可编程系列控制器和两台电机驱动器和启动开关，以MAM-200型号的控制器为例，将该型号控制器的输出端子通过导线分别与两台电机驱动器、定时器30、无线信号接收器32、无线信号发射器31和启动开关的输入端连接，本领域人员在将两台电机驱动器通过导线与电控推动杆8自带的驱动电机和水平电控伸缩杆11自带的驱动电机的接线端连接，，蓄电池34的输出端通过导线与控制器的接电端进行连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：通过进水管36将圆形承载罐1内注入需要进行海运的液体，其中由于海运的时候船体会随着晃动，导致内部的液体来回冲击圆形承载罐1的内壁产生一定的能量，如果不能及时的进行释放，有可能造成爆炸的发生，通过预先对位于控制盒体29内的定时器30进行控制定时，位于控制盒体29内的无线信号接收器32便于接收应用后台给的信息，通过内部控制，实现控制运动，其中此装置的信息情况通过无线信号发射器31发送到应用后台，在定时的时间达到预定的时间的时候，通过预先的控制，使得位于每个水平固定板6上表面的电控推动杆8进行缓慢的上升，带动T形密封盖10与阶梯圆环3相分离，位于T形密封盖10上表面的拉动把手14便于拉动，之后，每个水平电控伸缩杆11进行水平的伸缩，将位于每组水平电控伸缩杆11一端面上的密封条12从所对应的一号条形通槽内推开，与位于阶梯圆环3侧表面上的弹性密封块13进行相连对弹性密封块13进行挤压，使得位于每个一号条形通槽内留有一定的空隙，将内部聚集的能量进行定时的释放，时间一到，所有刚才运行的电性元件回复原来的位置，再次将圆形承载罐1内进行密封，其中阶梯圆环3通过密封扣架4和位于密封扣架4侧表面上的两组固定杆5与位于一号圆形通孔内的支撑圆筒2进行连接，其中每个水平固定板6均通过紧定螺钉7与阶梯圆环3下表面进行连接，位于每个电控推动杆8上的保护层9便于对电控推动杆8的保护，此装置在运输的过程中，需要进行固定，将每个折形支撑板19下表面的防滑垫片20接触地面，其中交叉弹性带21便于固定多个折形支撑板19的，位于每个折形支撑板19上的无盖承载壳18便于与所对应的弹性块17进行连接，弹性块17其中一个缓冲的作用，位于每个弹性块17上表面的减震弹簧16和位于每个减震弹簧16上表面且与圆形承载罐1下表面之间的弧形橡胶垫片15也便于对船体的晃动进行有效的缓冲作用，其中每个或许性橡胶垫片15均通过一组固定板35与圆形承载罐1下表面进行连接，此装置在固定的时候，对于一些比较贵重的液体，需要更好的固定，位于圆形承载罐1上的承载圆环22通过橡胶垫圈23与圆形承载罐1进行连接，位于承载圆环22侧表面上的一号摆动连杆24便于摆动，将每个一号摆动连杆24上的悬挂勾26与船内的支撑架进行连接，位于每个一号摆动连杆24与所对应悬挂勾26之间的拉伸弹簧25也便于进行缓冲减震的效果，在此装置进行移动位置的时候，通过专业的运输工具，将位于固定圆环27上的折形勾28进行勾起，使得此装置进行移动，位于蓄电盒体33内的蓄电池34便于给此装置提供电源，出水管37便于将内部的液体排出。
上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
