技术领域
本发明属于机械技术领域，涉及一种窗户，特别涉及一种学生宿舍窗户中的伸缩结构。
背景技术
在我国，大部分高中都是采用宿校的方式，学校宿舍存在许多的安全隐患，一、有些学生面对繁杂的学业，面对残酷的高考，萌有轻生的念头，近些年，媒体报纸频频传来学生跳楼自杀的消息，可见，学校宿舍窗户的设计存在一些不完善的地方；二、消防安全，高中学生处于一个发育阶段，对于突发事件难以处理，比如发生火灾时，许多学生在情急之下选择了窗户这一通道，导致不可挽回的后果。
介于此，本发明发明了一种新型的宿舍窗户结构，能够有效的避免学生跳楼情况，而且还能为发生火灾时提供庇护场所。
发明内容
本发明的目的是针对现有的技术存在的上述问题，提供一种学生宿舍窗户中的伸缩结构，本发明所要解决的技术问题是如何在发生火灾时防护网外伸，为学生提供庇难空间。
本发明的目的可通过下列技术方案来实现：一种学生宿舍窗户上的伸缩结构，宿舍楼包括墙体和位于墙体外侧的窗架，其特征在于，本宿舍窗户包括一个位于窗架外侧的防护网，所述防护网固定在一个矩形的安装框内，所述安装框的两个外侧面上分别具有一个滑槽，所述墙体上固定设置有两个分别位于安装框两侧的支架，每个所述支架上均铰接有两根连杆，所述连杆的中部与安装框铰接，所述连杆的外端固定设置有一滑块，所述滑块滑动连接在所述滑槽内，所述伸缩结构包括两个双作用的液压缸一，位于安装框一侧的两根所述连杆的内端分别与液压缸一的两个活塞杆连接，所述液压缸一的缸体固定在所述墙体内。
在上述的一种学生宿舍窗户中的伸缩结构中，所述安装框的下端具有一承载板。
本发明的工作原理是：位于窗架外侧的防护网能够有效的防止窗户抛物和学生轻生跳楼现象的发生；在学生宿舍发生火灾险情时，可以控制本宿舍窗户的液压缸一的两个活塞杆收缩，使安装框两侧的连杆收缩，驱使安装框向窗架外侧方向移动，这样，承载板、防护网和多根连杆就形成了一个能够容纳学生的空间，学生只需要打开窗架上的玻璃就可以踩踏在承载板上进行避难。
与现有技术相比，本发明具有如下优点：
1、防护网能够防止窗外抛物和学生轻生等情况的发生，使学生宿舍更加安全。
2、在学生宿舍发生火灾险情时，可以控制本宿舍窗户的液压缸一的两个活塞杆收缩，使安装框两侧的连杆收缩，驱使安装框向窗架外侧方向移动，这样，承载板、防护网和多根连杆就形成了一个能够容纳学生的空间，学生只需要打开窗架上的玻璃就可以踩踏在承载板上进行避难。
附图说明

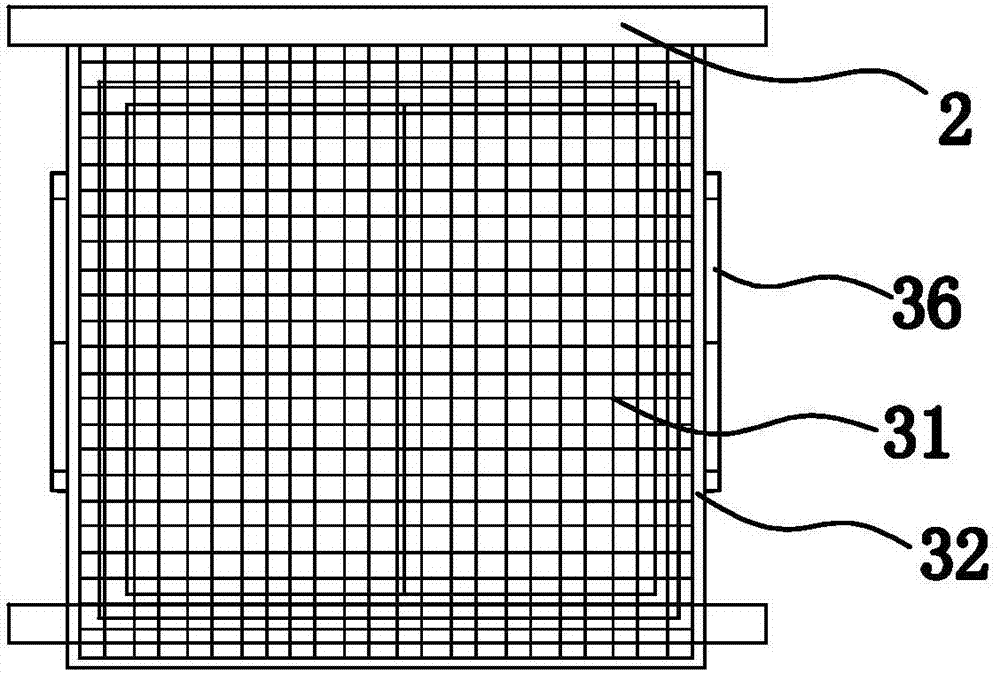

图1是本学生宿舍窗户的整体结构示意图。
图2是1的右视图。
图3是本学生宿舍窗户中的液压结构原理图。
图中，1、墙体；2、窗架；31、防护网；32、安装框；33、滑槽；34、支架；35、滑块；36、连杆；4、液压缸一；5、承载板；61、软管；62、液压缸二；63、球阀、64、螺旋弹簧；65、把手；7、托板。
具体实施方式
以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。
如图1和图2所示，宿舍楼包括墙体1和位于墙体1外侧的窗架2，其特征在于，本宿舍窗户包括一个位于窗架2外侧的防护网31，防护网31固定在一个矩形的安装框32内，安装框32的两个外侧面上分别具有一个滑槽33，墙体1上固定设置有两个分别位于安装框32两侧的支架34，每个支架34上均铰接有两根连杆，连杆的中部与安装框32铰接，连杆的外端固定设置有一滑块35，滑块35滑动连接在滑槽33内，本宿舍窗户还包括两个双作用的液压缸一4，位于安装框32一侧的两根连杆的内端分别与液压缸一4的两个活塞杆连接，液压缸一4的缸体固定在墙体1内，安装框32的下端具有一承载板5，位于窗架2外侧的防护网31能够有效的防止窗户抛物和学生轻生跳楼现象的发生；在学生宿舍发生火灾险情时，可以控制本宿舍窗户的液压缸一4的两个活塞杆收缩，使安装框32两侧的连杆收缩，驱使安装框32向窗架2外侧方向移动，这样，承载板5、防护网31和多根连杆就形成了一个能够容纳学生的空间，学生只需要打开窗架2上的玻璃就可以踩踏在承载板5上进行避难。
如图2和图3所示，宿舍窗户还包括与液压缸一4一一对应的两个液压软管61和两个单作用的液压缸二62，液压软管61的两端分别与液压缸一4和液压缸二62相连，液压缸二62上设置有能够截至液压缸二62内部液压通道的球阀63，位于安装框32同一侧的两根连杆的内端之间连接有一处于拉伸状态下的螺旋弹簧64，液压缸二62的活塞杆上固定设置有一把手65。液压缸一4的两个活塞杆的常态为伸出状态，需要窗架2外的庇护场所开启时，旋转设置在液压缸二62上的球阀63，使液压缸二62与液压缸一4相通，在螺旋弹簧64和人力的作用下，液压缸一4内的液压油进入液压缸二62内，从而使液压缸一4的两个活塞杆收缩，促使防护网31向窗架2的外侧移动，从而为学生提供一个庇护空间，在使用完毕后，可以推动液压缸二62上的把手65，使液压油进入液压缸一4内，并使液压缸一4的两个活塞杆处于伸出状态，然后关闭球阀63；连接在液压缸一4和液压缸二62之间的软管61能够方便液压缸一4和液压缸二62在墙体1上的安装。
一个窗户设置有两个独立的液压控制系统，以防止误操作；窗户的安装框32通过连杆结构和液压系统控制，并不涉及电子结构，能够防止火灾情况下断电等情况的发生，其有效程度更高。
如图2所示，墙体1的外侧固定设置有一托板7，承载板5位于托板7的上方且与托板7抵靠。安装框32和承载板5本身难于受力，需要固定在墙体1上的托板7的支撑。
本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
