技术领域
本发明属于娱乐产品，特别涉及到一种互动游戏使用的道具。
背景技术
为了利用一些互动游戏，促进企业团队的建设，本人在专利号为2013204767827的申请文件中已经揭露了一种游戏杆，此游戏杆道具有利于在游戏活动中提高游戏的公平性。但在以后具体的游戏实施过程中发现如下问题：第一、在游戏过程中，有人在用食指顶住游戏杆上的自动闭合开关的同时，用大母指按住杆子，防止自动闭合开关连通，这样还是存在容易作弊的现象；第二、专利中提到的自动闭合开关金属底片容易氧化，造成接触不良；第三、不具备难易度调节功能。
发明内容
为了解决上面所述一种游戏杆存在的问题，本发明提供一种光控触控游戏杆，利用触控电路和光控电路，具有智能判断，更有效的防止作弊，提高使用寿命，并具有难易度调节的功能。
本发明解决其技术问题所采用的技术方案是：
一种光控触控游戏杆，包括连接杆和电池盒；所述的连接杆，设有光控电路、触控电路、发声器；所述的光控电路，用于检测托住游戏杆的手指是否离开游戏杆；所述的触控电路，用于检测是否有其它手指按住游戏杆；所述的发声器，用于在游戏中作弊或失败时发出报警声。
所述的连接杆，前后两端都设有接口，使连接杆与连接杆之间可以连接；所述的电池盒，其上设有用于与连接杆连接的接口。
在连接杆的表面包有一层导电材质，作为触控电路的触发输入端。
所述的光控电路，包括光敏电阻；在连接杆的下方设有透光孔；光敏电阻安装在透光孔内；在透光孔的周围不设导电材质。
所述的光控电路，还包括可变电阻，用于调节光控的灵敏度。
在进行游戏前，根据人数将多根连接杆通过接口连接成一根游戏杆，并在电池盒里安装电池，再将电池盒连接到最后一根连接杆的后端进行供电。参与游戏的人，将手指放置在游戏杆的下方，堵住透光孔，一人对应一根连接杆。在游戏过程中，若有人脱离连接杆的透光孔，光敏电阻接收到光，对应的发声器会发出声音；若有人用手指碰到连接杆表面的导电材质，经过触控电路，对应的发声器也会发出声音。
本发明的有益效果主要表现在：具有智能判断和难易度调节功能，有效的防止作弊，提高使用寿命。
附图说明

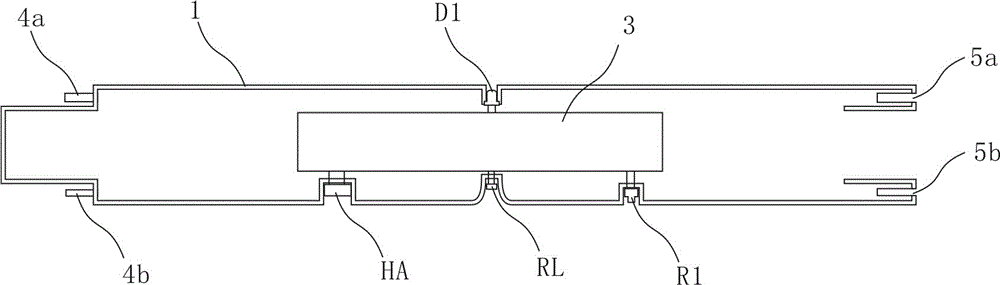

图1是本发明一种实施方式的连接杆的平面结构示意图。
图2是本发明一种实施方式的连接杆的外观示意图。
图3是本发明一种实施方式的连接杆的电路示意图。
图4是本发明一种实施方式的电池盒的结构示意图。
图5是本发明一种实施方式的多个连接杆及电池盒连接成一根游戏杆，并在游戏过程中用手指托住游戏杆的示意图。
具体实施方式
下面结合附图1～5，对本发明的一种实施方式作进一步的描述。
一种光控触控游戏杆，包括连接杆1和电池盒2。所述的连接杆1，设有光控电路、触控电路、发声器HA；所述的光控电路和触控电路安装在一块电路板3上，电路板3安装在连接杆1内。所述的光控电路，包括光敏电阻RL和可变电阻R1。为了更好地指示是谁犯规或谁的手指离开游戏杆，在连接杆1上还设有LED指示灯D1。
所述的连接杆1，前后两端都设有接口；前端的接口设有插头，后端的接口设有插座，插头与插座的形状相适配；插头与插座用于连接杆之间的相互连接及电源连通。为了避免连接时电极连错，所述的插头，设有两个插针4a、4b，插针4a、4b采用不同的形状；其中用于连接电源正极的插针4a采用圆柱形，用于连接电源负极的插针4b采用四方柱形；所述的插座，设有两个与插针相对应的插孔5a、5b，插孔5a、5b分别采用圆形孔和方形孔。
所述的电池盒，其上设有插头，插头上也设有两个插针6a、6b，其构造与连接杆的插头构造相同；其中用于连接电源正极的插针6a采用圆柱形，用于连接电源负极的插针6b采用四方柱形。在电池盒2的内部装有9V叠层电池7，电池7通过插头向连接杆1供电。
在连接杆1的表面包有一层金属膜8，作为触控电路的触发输入端。在连接杆1的上方设有透光孔，其内安装LED指示灯D1。在连接杆1的下方设有用于安装光敏电阻RL的透光孔，孔的周围9不设导电材质，孔内安装光敏电阻RL。在光敏电阻RL的两侧，还设有两个孔，一个孔内安装发声器HA，另一个孔内安装可变电阻R1。
上面所述的LED指示灯D1，采用发光二极管；所述的发声器HA采用直流蜂鸣器。
所述的触控电路和光控电路，其电路结构见图3所示。当手指碰触到金属膜8时，金属膜8接收到电压，经过与非门Q1、Q3后导通三极管T1，LED提示灯D1点亮，同时发声器HA发声；若光敏电阻RL接收到足够的光线，电阻会变小，与非门Q2翻转，输出低电平，经过与非门Q3后导通三极管T1，同样LED指示灯D1点亮，发声器HA发声。电路中的可变电阻R1电阻调大时，光敏电阻RL接收到较弱的光线就能使与非门Q2翻转输出低电平；若可变电阻R1电阻调小，光敏电阻RL需要接收到较强的光线才能使与非门Q2翻转输出低电平。电路中的三个与非门可采用CD4011集成芯片。
使用本实施方式玩游戏时，根据参与游戏的一个小组的人数将多根连接杆1连接成一根游戏杆，在游戏杆的后端插上电池盒2，见图5所示。游戏开始前，每个人将自己一只手的食指放在游戏杆下方安装有光敏电阻RL的透光孔处，挡住光线。在游戏过程中，若有人的手指离开游戏杆，使得有足够的光线进入装有光敏电阻RL的透光孔，或有人犯规、碰触到游戏杆表面的金属膜8，对应的连杆杆上的LED指示灯D1就会点亮，同时对应的发声器HA也会发出声音。调节连接杆上的可变电阻R1，可调整游戏的难易度。
以上所述的仅是本发明的一种实施方式，对本领域的技术人员来说，在不脱离本发明原理的前提下，做出的一些变化，都应当视为属于本发明的保护范围。
