技术领域
本发明涉及一种定量出洗发液的装置。
背景技术
在日常生活中，洗发液是一种不可或缺的日用品，一般洗头频率在2天左右一次，勤快点的基本上是一天一次，也就是说洗发液的使用频率是相对较高的，然而在使用的过程中，洗发液的挤出量是随个人的感觉来控制的，也就无法准确的控制洗发液的挤出量，挤出太多比较浪费，挤出太少又使得部分头发无法被洗干净，在这么频繁的使用率的情况下，一次多挤一点洗发液，所造成的浪费是巨大不容忽视的，因此，有必要设计一种能够定量出适当洗发液的装置。
发明内容
本发明针对现有技术不足，提供一种定量出洗发液的装置，其能够定量挤出适当的洗发液，从而解决了挤出太多比较浪费，挤出太少又使得部分头发无法被洗干净的问题，同时，还能够取出残留在装置底部的洗发液，避免造成浪费。
为了解决上述技术问题，本发明通过下述技术方案得以解决：一种定量出洗发液的装置，包括容器本体，所述容器本体内滑动连接有柱体挤压件，同时所述容器本体的上侧面开设有供所述柱体挤压件进出的通孔，并且所述容器本体侧面连通有出液部，所述出液部包括集液槽和供液体进出的通道，所述集液槽下侧面开设有一号通孔且在所述一号通孔的周围开设有环形凹槽，所述环形凹槽内侧底面设置有连接块和一号弹性组件，且内侧壁上设置有齿条，所述齿条的齿条齿倾斜向上设置，所述齿条的背面上设置有拉杆，所述拉杆穿过所述出液部并延伸至所述出液部外，同时还设置有与所述环形凹槽滑动连接的调整部，所述调整部与所述环形凹槽之间设置有密封圈，所述调整部为柱形容器且上端下端均开口，在其下端开口处设置有封盖，所述调整部与所述一号弹性组件相互连接，所述调整部的外侧壁上设置有与所述齿条配套使用的凸缘，所述连接块与所述齿条相对的两个面上设置有两个能够相互吸引住的磁铁，所述柱体挤压件内开设有上下贯通的一号孔道以及左右方向的二号孔道，所述一号孔道与所述二号孔道相互连通，所述一号孔道两端的直径小于中间部分的直径，所述一号孔道内滑动连接有活塞筒，所述活塞筒外侧壁由上至下依次设置有一号挡片和二号挡片，所述一号挡片位于所述一号孔道外，所述二号挡片位于所述一号孔道内，所述一号挡片与所述容器本体上侧面之间设置有二号弹性组件，所述活塞筒下侧面连通有进液管，所述进液管开口朝向出液部一侧，所述活塞筒内滑动连接有活塞杆，所述活塞杆端部具有与所述活塞筒直径相匹配的活塞头，所述二号孔道与所述出液部相通，且所述二号孔道内设置有单向阀，所述二号孔道内滑动连接有出液管，所述二号孔道与所述出液管均倾斜向下设置，所述出液管上侧面上设置有斜块，所述斜块与所述二号孔道内壁之间设置有三号弹性组件，沿着所述斜块的斜面上滑动连接有连接件，所述连接件包括相互垂直设置的一号连接杆和二号连接杆，所述一号连接杆与所述斜块滑动连接，所述二号连接杆上侧面与所述一号孔道的内侧壁之间设置有四号弹性组件，所述二号连接杆下侧面设置有用于减小所述二号连接杆与所述二号挡片之间间距的凸块，所述凸块位于所述二号挡片的正上方。
使用时，首先根据实际需要调整调整部的容积大小，通过将调整部往环形凹槽内压入来减小调整部的容积，在调整部往环形凹槽内压入的时候，由于齿条齿倾斜向上设置，齿条齿不会卡住凸缘，凸缘还是能够往环形凹槽内移动，而通过一个齿条齿之后，该齿条齿便会在凸缘往外移动的时候卡住凸缘，使其不能够往外移动，只能够往内移动；当需要扩大调整部的容积时，通过将拉杆往外拉，使得两个相互吸引的磁铁分开，同时齿条与凸缘分离，使得凸缘能够往环形凹槽外移动，待移动到合适位置后，松开拉杆或者将拉杆往环形凹槽内推入，使得两个磁铁相互吸引，齿条继续卡住凸缘使得不能够往环形凹槽外移动，调整好调整部之后，将柱体挤压件往下压，随着柱体挤压件进入到洗发液内，导致洗发液液位上升，最终超过容器本体与出液部连接部位的水平位置，从而使洗发液进入到集液槽内，由于集液槽本身容积不大，很快便能够被集满，也就是柱体挤压件往下压2-4秒钟便能够使集液槽集满洗发液，集液槽集满洗发液后，松开柱体挤压件，容器本体内的洗发液的液位慢慢变低，最终使集液槽内的洗发液与容器本体内的洗发液分离，再打开封盖便能够使洗发液流出至使用者手上或者头上，进行洗发，洗发液取出后盖上封盖即可，当容器本体内的洗发液较少的时候，该部分洗发液无法被柱体挤压件挤出到集液槽内，此时可通过如下操作进行抽取该部分洗发液：首先用一只手拉动活塞杆往上提，将位于容器本体内底部的洗发液从进液管抽入到活塞筒内，抽完后，用另一只手拉住一号挡片往上提，使得活塞筒往上移动，当活塞筒上的二号挡片与凸块接触后，在二号挡片的继续上移过程中，凸块也往上移动，同时连接件也往上移动，受三号弹性组件的影响，随着连接件的上升，斜块逐渐往活塞筒移动，也就是出液管逐渐往活塞筒移动，最终出液管与进液管连接，进液管进入到出液管内，然后将活塞杆往下压，使活塞筒内的洗发液被挤出到出液管内，最终进入到出液部内，从封盖处取出洗发液。
上述技术方案中，所述容器本体的上侧面侧边处设置有挤压部，所述挤压部包括内部空心的固定件及滑动连接在所述固定件内部的压块，且所述固定件侧面开设有开口槽，所述压块与所述固定件内侧底部之间设置有五号弹性组件，所述压块与所述柱体挤压件之间设置有三号连接杆，所述三号连接杆在所述开口槽内随着压块上下移动。由于柱体挤压件需要将洗发液挤压到集液槽内，因此其本身体积较大，因此对于采用将容器本体拿起来挤出洗发液这种方式的时候，按压起来相对不便，而设置位于边缘部位的挤压部解决了上述问题的同时，还解决了柱体挤压件无法自动快速上升的弊端，从而在集液槽集满洗发液后，柱体挤压件快速上升，使集液槽内的洗发液与容器本体的洗发液之间分离，再打开封盖使用集液槽内的洗发液，加快了取用等量洗发液的速度。
上述技术方案中，所述出液部与所述容器本体的连接部位为弧形且弧形向下。连接部位设置成弧形向下，使得洗发液能够快速往连接部位的两端滑落，也就是加快了容器本体内的洗发液与集液槽内的洗发液的分离速度，并且保证连接部位不会有洗发液残留，从而确保从封盖处出去的洗发液始终等量。
上述技术方案中，所述集液槽直径由上端至下端逐渐减小，受重力影响，使集液槽内的洗发液能够快速从封盖处流出，并且不会残留在集液槽内。
本发明与现有技术相比，具有如下有益效果：本发明能够定量挤出适当的洗发液，从而解决了挤出太多比较浪费，挤出太少又使得部分头发无法被洗干净的问题，同时，还能够取出残留在装置底部的洗发液，避免造成浪费。由于柱体挤压件需要将洗发液挤压到集液槽内，因此其本身体积较大，因此对于采用将容器本体拿起来挤出洗发液这种方式的时候，按压起来相对不便，而设置位于边缘部位的挤压部解决了上述问题的同时，还解决了柱体挤压件无法自动快速上升的弊端，从而在集液槽集满洗发液后，柱体挤压件快速上升，使集液槽内的洗发液与容器本体的洗发液之间分离，再打开封盖使用集液槽内的洗发液，加快了取用等量洗发液的速度。连接部位设置成弧形向下，使得洗发液能够快速往连接部位的两端滑落，也就是加快了容器本体内的洗发液与集液槽内的洗发液的分离速度，并且保证连接部位不会有洗发液残留，从而确保从封盖处出去的洗发液始终等量。集液槽直径由上端至下端逐渐减小，受重力影响，使集液槽内的洗发液能够快速从封盖处流出，并且不会残留在集液槽内。
附图说明

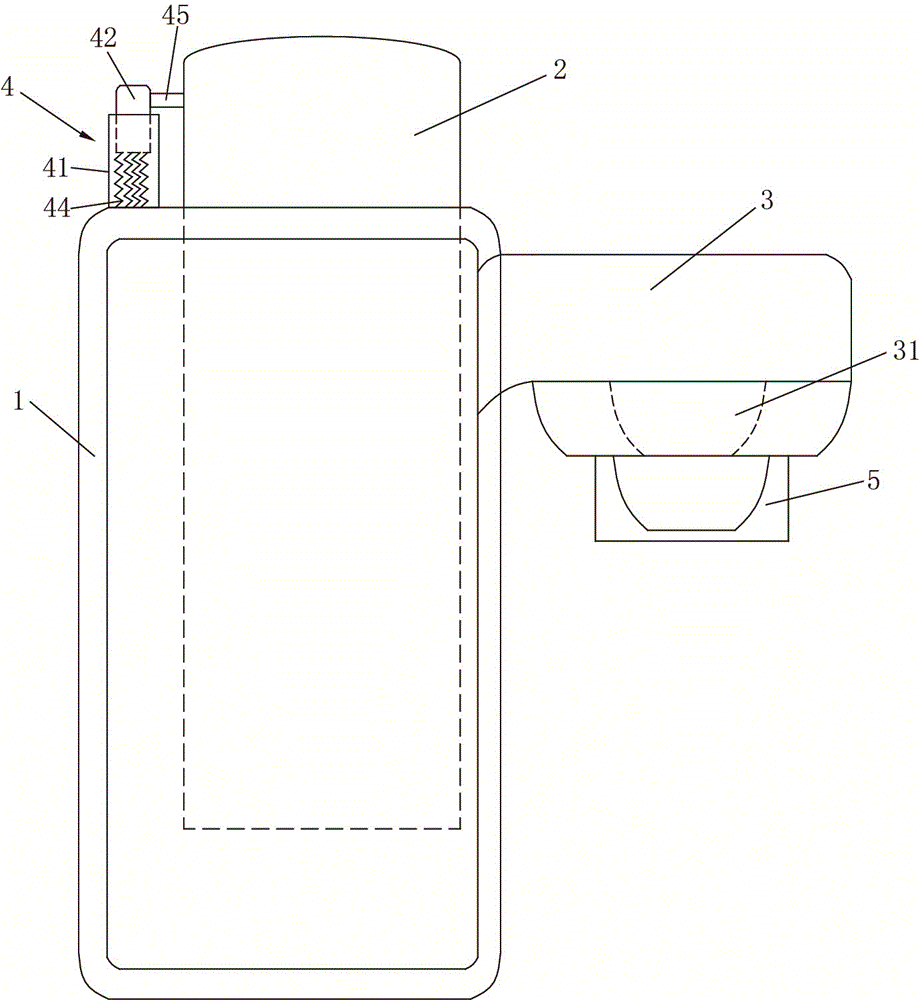

图1为本发明示意图。
图2为本发明柱体挤压件截面示意图。
图3为本发明固定件示意图。
图4为本发明出液部示意图。
图5为本发明出液部仰视示意图。
具体实施方式
下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1-图5，一种定量出洗发液的装置，包括容器本体1，所述容器本体1内滑动连接有柱体挤压件2，柱体挤压件2就是一个形状为柱体状的用于挤压洗发液的部件，同时所述容器本体1的上侧面开设有供所述柱体挤压件2进出的通孔，并且所述容器本体1侧面连通有出液部3，所述出液部3包括集液槽31和供液体进出的通道，所述集液槽31下侧面开设有一号通孔311且在所述一号通孔311的周围开设有环形凹槽312，所述环形凹槽312内侧底面设置有连接块313和一号弹性组件314，且内侧壁上设置有齿条315，所述齿条315齿倾斜向上设置，所述齿条315的背面上设置有拉杆316，所述拉杆316穿过所述出液部3并延伸至所述出液部3外。
同时还设置有与所述环形凹槽312滑动连接的调整部8，所述调整部8与所述环形凹槽312之间设置有密封圈，所述调整部8为柱形容器且上端下端均开口，调整部8的直径由上到下也是逐渐减小，并且最佳是其内侧壁形状为弧形向下的结构，从而使所有洗发液都能够顺着其内侧壁往下滑落，避免洗发液残留在调整部8内。在其下端开口处设置有封盖，所述调整部8与所述一号弹性组件314相互连接，所述调整部8的外侧壁上设置有与所述齿条315配套使用的凸缘81，所述连接块313与所述齿条315相对的两个面上设置有两个能够相互吸引住的磁铁317。
所述柱体挤压件2内开设有上下贯通的一号孔道21以及左右方向的二号孔道22，所述一号孔道21与所述二号孔道22相互连通，一号孔道21与二号孔道22最佳设置为相互垂直。所述一号孔道21两端的直径小于中间部分的直径，使得一号孔道21中间部位与两端部位的连接处具有一个能够设置弹性组件的平台7。所述一号孔道21内滑动连接有活塞筒5，所述活塞筒5外侧壁由上至下依次设置有一号挡片51和二号挡片52，所述一号挡片51位于所述一号孔道21外，所述二号挡片52位于所述一号孔道21内，所述一号挡片51与所述容器本体1上侧面之间设置有二号弹性组件511，本申请内描述的所有弹性组件均为相同类型的弹簧，二号弹性组件511一方面起限定活塞筒5位置的作用，也就是使活塞筒5被限制在固定位置，另一方面起到回复活塞筒5位置的作用，也就是能够使活塞筒5回复到初始位置。
所述活塞筒5下侧面连通有进液管53，所述进液管53开口朝向出液部3一侧，方便之后进液管53与出液管222的连接，所述活塞筒5内滑动连接有活塞杆54，所述活塞杆54端部具有与所述活塞筒5直径相匹配的活塞头55。
所述二号孔道22与所述出液部3相通，且所述二号孔道22内设置有单向阀221，单向阀221的作用是液体只能够从二号孔道22内往外流出，而无法从外往内流入，从而在平常使用时，或者说柱体挤压件2进入到洗发液内的时候，洗发液不会通过二号孔道22流入到柱体挤压件2内，从而保证装置的正常使用。所述二号孔道22内滑动连接有出液管222，所述二号孔道22与所述出液管222均倾斜向下设置，所述出液管222上侧面上设置有斜块223，所述斜块223与所述二号孔道22内壁之间设置有三号弹性组件224，沿着所述斜块223的斜面上滑动连接有连接件6，所述连接件6包括相互垂直设置的一号连接杆61和二号连接杆62，所述一号连接杆61与所述斜块223滑动连接，所述二号连接杆62上侧面与所述一号孔道21的内侧壁之间设置有四号弹性组件621，所述二号连接杆62下侧面设置有用于减小所述二号连接杆62与所述二号挡片52之间间距的凸块622，所述凸块622位于所述二号挡片52的正上方。
所述容器本体1的上侧面侧边处设置有挤压部4，所述挤压部4包括内部空心的固定件41及滑动连接在所述固定件41内部的压块42，且所述固定件41侧面开设有开口槽43，所述压块42与所述固定件41内侧底部之间设置有五号弹性组件44，所述压块42与所述柱体挤压件2之间设置有三号连接杆45，所述三号连接杆45在所述开口槽43内随着压块42上下移动。由于柱体挤压件2需要将洗发液挤压到集液槽31内，因此其本身体积较大，因此对于采用将容器本体1拿起来挤出洗发液这种方式的时候，按压起来相对不便，而设置位于边缘部位的挤压部4解决了上述问题的同时，还解决了柱体挤压件2无法自动快速上升的弊端，从而在集液槽31集满洗发液后，柱体挤压件2快速上升，使集液槽31内的洗发液与容器本体1的洗发液之间分离，再打开封盖使用集液槽31内的洗发液，加快了取用等量洗发液的速度。
所述出液部3与所述容器本体1的连接部位为弧形且弧形向下，尤其是位置靠下的连接部位。连接部位设置成弧形向下，使得洗发液能够快速往连接部位的两端滑落，也就是加快了容器本体1内的洗发液与集液槽31内的洗发液的分离速度，并且保证连接部位不会有洗发液残留，从而确保从封盖处出去的洗发液始终等量。
所述集液槽31直径由上端至下端逐渐减小，受重力影响，使集液槽31内的洗发液能够快速从封盖处流出，并且不会残留在集液槽31内。
使用时，首先根据实际需要调整调整部8的容积大小，通过将调整部8往环形凹槽312内压入来减小调整部8的容积，在调整部8往环形凹槽312内压入的时候，由于齿条齿倾斜向上设置，齿条齿不会卡住凸缘81，凸缘81还是能够往环形凹槽312内移动，而通过一个齿条齿之后，该齿条齿便会在凸缘81往外移动的时候卡住凸缘81，使其不能够往外移动，只能够往内移动；当需要扩大调整部8的容积时，通过将拉杆316往外拉，使得两个相互吸引的磁铁317分开，同时齿条315与凸缘81分离，使得凸缘81能够往环形凹槽312外移动，待移动到合适位置后，松开拉杆316或者将拉杆316往环形凹槽312内推入，使得两个磁铁317相互吸引，齿条315继续卡住凸缘81使得不能够往环形凹槽312外移动，调整好调整部8之后，将柱体挤压件2往下压，随着柱体挤压件2进入到洗发液内，导致洗发液液位上升，最终超过容器本体1与出液部3连接部位的水平位置，从而使洗发液进入到集液槽31内，由于集液槽31本身容积不大，很快便能够被集满，也就是柱体挤压件2往下压2-4秒钟便能够使集液槽31集满洗发液，集液槽31集满洗发液后，松开柱体挤压件2，容器本体1内的洗发液的液位慢慢变低，最终使集液槽31内的洗发液与容器本体1内的洗发液分离，再打开封盖便能够使洗发液流出至使用者手上或者头上，进行洗发，洗发液取出后盖上封盖即可，当容器本体1内的洗发液较少的时候，该部分洗发液无法被柱体挤压件2挤出到集液槽31内，此时可通过如下操作进行抽取该部分洗发液：首先用一只手拉动活塞杆54往上提，将位于容器本体1内底部的洗发液从进液管53抽入到活塞筒5内，抽完后，用另一只手拉住一号挡片51往上提，使得活塞筒5往上移动，当活塞筒5上的二号挡片52与凸块622接触后，在二号挡片52的继续上移过程中，凸块622也往上移动，同时连接件6也往上移动，受三号弹性组件224的影响，随着连接件的上升，斜块223逐渐往活塞筒5移动，也就是出液管222逐渐往活塞筒5移动，最终出液管222与进液管53连接，进液管53进入到出液管222内，然后将活塞杆54往下压，使活塞筒5内的洗发液被挤出到出液管222内，最终进入到出液部3内，从封盖处取出洗发液。
