技术领域
本发明涉及市政工程机械改进领域，特别是一种游廊维护辅助装置。
背景技术
随着社会的发展，人们生活水平的提高，人们会在闲暇之余到广场上散步，广场中的游廊是人们喜欢歇脚的区域之一，游廊不仅美观，还能遮风挡雨，长期受到雨水的侵蚀，会导致漆物的脱落，雨水会从漆物脱落的地方渗入到柱子中，柱子会腐烂导致游廊的坍塌，因此需要定期的对游廊进行补漆维护，人工补漆费时费力，工作效率慢，在柱子高处补漆时，还需抬头仰视，漆物会落入眼睛中，存在安全隐患，现有的装置，虽然实用，但不能很好的解放人力，为了满足市场需求，因此设计一种游廊维护辅助装置十分的必要。
发明内容
本发明的目的是为了解决上述问题，设计了一种游廊维护辅助装置。
实现上述目的本发明的技术方案为，一种游廊维护辅助装置，包括矩形箱体，所述矩形箱体前表面设有刷漆机构，所述刷漆机构由设置在矩形箱体前表面上的竖直滑轨、设置在竖直滑轨上的一号电动小车、设置在一号电动小车上表面的一号安装块、加工在一号安装块上表面中心处的一号圆形凹槽、设置在一号圆形凹槽内下表面且伸旋转端向上的一号旋转电机、设置在一号旋转电机旋转端上的一号托板、设置在一号托板上表面的二号安装块、加工在二号安装块上表面中心处的二号圆形凹槽、设置在二号圆形凹槽内下表面且伸缩端向上的一号液压缸、设置在一号液压缸伸缩端上的二号托板、设置在二号托板上表面的一号口形安装架、设置在一号口形安装架内下表面且伸缩端为水平方向的电动推杆、设置在电动推杆伸缩端上的L形安装板、设置在L形安装板上且伸缩端为水平方向的二号旋转电机、设置在二号旋转电机旋转端上一号矩形安装板、设置在一号矩形安装板侧表面上的一号滑轨、设置在一号滑轨上的二号电动小车、设置在二号电动小车侧表面的三号安装块、加工在三号安装块侧表面的三号圆形凹槽、设置在三号圆形凹槽内且伸缩端为水平方向的一号微型电动推杆、设置在一号微型电动推杆伸缩端上的二号L形安装板、设置在二号L形安装板上且旋转端向上的三号旋转电机、设置在三号旋转电机旋转端上的二号口形安装架、设置在二号口形安装架内下表面且伸缩端为水平方向的二号微型电动推杆、设置在二号微型电动推杆伸缩端上的四号安装块、加工在四号安装块上表面中心处的四号圆形凹槽、设置在四号圆形凹槽内下表面且旋转端向上的四号旋转电机、设置在四号旋转电机旋转端上的三号托板、设置在三号托板上表面的一号连接杆、设置在一号连接杆一端面上的矩形安装板、分别加工在矩形安装板两侧表面上的二号圆形凹槽、设置在每个二号圆形凹槽内且伸缩端为水平方向的微型直线电机、设置在每个微型直线电机伸缩端上的二号连接杆和设置在每个二号连接杆一端面上的半圆形夹板共同构成的，所述矩形箱体内下表面上设有蓄电池，所述矩形箱体上表面设有立杆，所述立杆上表面设有竖直安装板，所述竖直安装板侧表面设有控制器，所述控制器电源接线端通过导线与蓄电池相连接，所述控制器输出端通过导线分别与一号电动小车、一号旋转电机、一号液压缸、电动推杆、三号旋转电机、二号旋转电机、二号电动小车、一号微型电动推杆、二号微型电动推杆、四号旋转电机和微型直线电机相连接。
所述控制器的型号为MAM-200。
所述蓄电池的型号为6-DZM-14。
所述矩形箱体下表面上加工有两组五号圆形凹槽，所述每个五号圆形凹槽内均设有轴承，所述每个轴承内均设有转动杆，所述每个转动杆下表面上均设有n形安装架，所述每个n形安装架两支腿之间均设有圆杆，所述每个圆杆上均设有滚轮。
所述每个半圆形夹板上均设有防滑层。
所述矩形箱体侧表面设有一组推杆。
所述矩形箱体上表面且位于立杆一侧设有放置台，所述放置台上表面加工有两组固定槽，所述每个固定槽内均设有储料桶。
利用本发明的技术方案制作的一种游廊维护辅助装置，本装置操作简单，维护成本低，半自动化蘸料升降刷漆，刷漆速度快，减少了安全隐患，解放了人力，提高了工作效率，使用方便，新颖性强。
附图说明

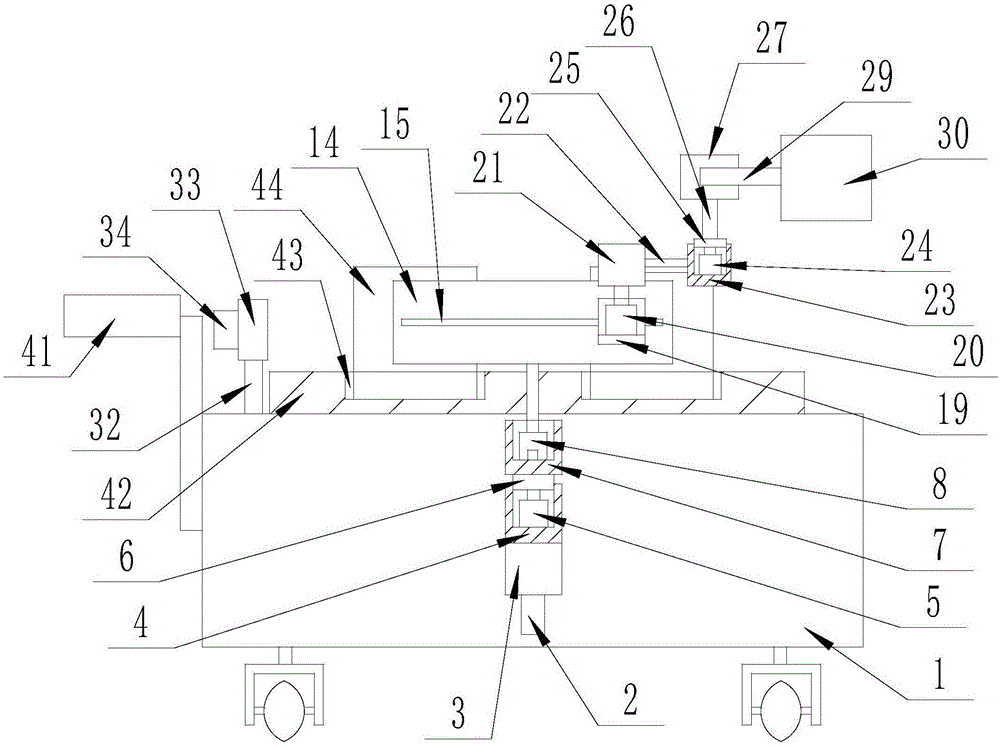

图1是本发明所述一种游廊维护辅助装置的结构示意图；
图2是本发明所述一种游廊维护辅助装置的侧视图；
图3是本发明所述一种游廊维护辅助装置的俯视图；
图4是本发明所述一种游廊维护辅助装置的蘸料时的侧视图；
图5是本发明所述一种游廊维护辅助装置的旋转时的俯视图；
图6是本发明所述一种游廊维护辅助装置的侧视图的局部放大图；
图7是本发明所述一种游廊维护辅助装置的侧视图的蘸料时的局部放大图；
图中，1、矩形箱体；2、竖直滑轨；3、一号电动小车；4、一号安装块；5、一号旋转电机；6、一号托板；7、二号安装块；8、一号液压缸；9、二号托板；10、一号口形安装架；11、电动推杆；12、L形安装板；13、二号旋转电机；14、一号矩形安装板；15、一号滑轨；16、二号电动小车；17、三号安装块；18、一号微型电动推杆；19、二号L形安装板；20、三号旋转电机；21、二号口形安装架；22、二号微型电动推杆；23、四号安装块；24、四号旋转电机；25、三号托板；26、一号连接杆；27、矩形安装板；28、微型直线电机；29、二号连接杆；30、半圆形夹板；31、蓄电池；32、立杆；33、竖直安装板；34、控制器；35、轴承；36、转动杆；37、n形安装架；38、圆杆；39、滚轮；40、防滑层；41、推杆；42、放置台；43、固定槽；44、储料桶。
具体实施方式
下面结合附图对本发明进行具体描述，如图1-7所示，一种游廊维护辅助装置，包括矩形箱体(1)，所述矩形箱体(1)前表面设有刷漆机构，所述刷漆机构由设置在矩形箱体(1)前表面上的竖直滑轨(2)、设置在竖直滑轨(2)上的一号电动小车(3)、设置在一号电动小车(3)上表面的一号安装块(4)、加工在一号安装块(4)上表面中心处的一号圆形凹槽、设置在一号圆形凹槽内下表面且伸旋转端向上的一号旋转电机(5)、设置在一号旋转电机(5)旋转端上的一号托板(6)、设置在一号托板(6)上表面的二号安装块(7)、加工在二号安装块(7)上表面中心处的二号圆形凹槽、设置在二号圆形凹槽内下表面且伸缩端向上的一号液压缸(8)、设置在一号液压缸(8)伸缩端上的二号托板(9)、设置在二号托板(9)上表面的一号口形安装架(10)、设置在一号口形安装架(10)内下表面且伸缩端为水平方向的电动推杆(11)、设置在电动推杆(11)伸缩端上的L形安装板(12)、设置在L形安装板(12)上且伸缩端为水平方向的二号旋转电机(13)、设置在二号旋转电机(13)旋转端上一号矩形安装板(14)、设置在一号矩形安装板(14)侧表面上的一号滑轨(15)、设置在一号滑轨(15)上的二号电动小车(16)、设置在二号电动小车(16)侧表面的三号安装块(17)、加工在三号安装块(17)侧表面的三号圆形凹槽、设置在三号圆形凹槽内且伸缩端为水平方向的一号微型电动推杆(18)、设置在一号微型电动推杆(18)伸缩端上的二号L形安装板(19)、设置在二号L形安装板(19)上且旋转端向上的三号旋转电机(20)、设置在三号旋转电机(20)旋转端上的二号口形安装架(21)、设置在二号口形安装架(21)内下表面且伸缩端为水平方向的二号微型电动推杆(22)、设置在二号微型电动推杆(22)伸缩端上的四号安装块(23)、加工在四号安装块(23)上表面中心处的四号圆形凹槽、设置在四号圆形凹槽内下表面且旋转端向上的四号旋转电机(24)、设置在四号旋转电机(24)旋转端上的三号托板(25)、设置在三号托板(25)上表面的一号连接杆(26)、设置在一号连接杆(26)一端面上的矩形安装板(27)、分别加工在矩形安装板(27)两侧表面上的二号圆形凹槽、设置在每个二号圆形凹槽内且伸缩端为水平方向的微型直线电机(28)、设置在每个微型直线电机(28)伸缩端上的二号连接杆(29)和设置在每个二号连接杆(29)一端面上的半圆形夹板(30)共同构成的，所述矩形箱体(1)内下表面上设有蓄电池(31)，所述矩形箱体(1)上表面设有立杆(32)，所述立杆(32)上表面设有竖直安装板(33)，所述竖直安装板(33)侧表面设有控制器(34)，所述控制器(34)电源接线端通过导线与蓄电池(31)相连接，所述控制器(34)输出端通过导线分别与一号电动小车(3)、一号旋转电机(5)、一号液压缸(8)、电动推杆(11)、三号旋转电机(20)、二号旋转电机(13)、二号电动小车(16)、一号微型电动推杆(18)、二号微型电动推杆(22)、四号旋转电机(24)和微型直线电机(28)相连接；所述控制器(34)的型号为MAM-200；所述蓄电池(31)的型号为6-DZM-14；所述矩形箱体(1)下表面上加工有两组五号圆形凹槽，所述每个五号圆形凹槽内均设有轴承(35)，所述每个轴承(35)内均设有转动杆(36)，所述每个转动杆(36)下表面上均设有n形安装架(37)，所述每个n形安装架(37)两支腿之间均设有圆杆(38)，所述每个圆杆(38)上均设有滚轮(39)；所述每个半圆形夹板(30)上均设有防滑层(40)；所述矩形箱体(1)侧表面设有一组推杆(41)；所述矩形箱体(1)上表面且位于立杆一侧设有放置台(42)，所述放置台(42)上表面加工有两组固定槽(43)，所述每个固定槽(43)内均设有储料桶(44)。
本实施方案的特点为，矩形箱体前表面设有刷漆机构，刷漆机构由设置在矩形箱体前表面上的竖直滑轨、设置在竖直滑轨上的一号电动小车、设置在一号电动小车上表面的一号安装块、加工在一号安装块上表面中心处的一号圆形凹槽、设置在一号圆形凹槽内下表面且伸旋转端向上的一号旋转电机、设置在一号旋转电机旋转端上的一号托板、设置在一号托板上表面的二号安装块、加工在二号安装块上表面中心处的二号圆形凹槽、设置在二号圆形凹槽内下表面且伸缩端向上的一号液压缸、设置在一号液压缸伸缩端上的二号托板、设置在二号托板上表面的一号口形安装架、设置在一号口形安装架内下表面且伸缩端为水平方向的电动推杆、设置在电动推杆伸缩端上的L形安装板、设置在L形安装板上且伸缩端为水平方向的二号旋转电机、设置在二号旋转电机旋转端上一号矩形安装板、设置在一号矩形安装板侧表面上的一号滑轨、设置在一号滑轨上的二号电动小车、设置在二号电动小车侧表面的三号安装块、加工在三号安装块侧表面的三号圆形凹槽、设置在三号圆形凹槽内且伸缩端为水平方向的一号微型电动推杆、设置在一号微型电动推杆伸缩端上的二号L形安装板、设置在二号L形安装板上且旋转端向上的三号旋转电机、设置在三号旋转电机旋转端上的二号口形安装架、设置在二号口形安装架内下表面且伸缩端为水平方向的二号微型电动推杆、设置在二号微型电动推杆伸缩端上的四号安装块、加工在四号安装块上表面中心处的四号圆形凹槽、设置在四号圆形凹槽内下表面且旋转端向上的四号旋转电机、设置在四号旋转电机旋转端上的三号托板、设置在三号托板上表面的一号连接杆、设置在一号连接杆一端面上的矩形安装板、分别加工在矩形安装板两侧表面上的二号圆形凹槽、设置在每个二号圆形凹槽内且伸缩端为水平方向的微型直线电机、设置在每个微型直线电机伸缩端上的二号连接杆和设置在每个二号连接杆一端面上的半圆形夹板共同构成的，矩形箱体内下表面上设有蓄电池，矩形箱体上表面设有立杆，立杆上表面设有竖直安装板，竖直安装板侧表面设有控制器，控制器电源接线端通过导线与蓄电池相连接，控制器输出端通过导线分别与一号电动小车、一号旋转电机、一号液压缸、电动推杆、三号旋转电机、二号旋转电机、二号电动小车、一号微型电动推杆、二号微型电动推杆、四号旋转电机和微型直线电机相连接，本装置操作简单，维护成本低，半自动化蘸料升降刷漆，刷漆速度快，减少了安全隐患，解放了人力，提高了工作效率，使用方便，新颖性强。
在本实施方案中，推动装置上的推杆，装置会在轴承的转动下带动转动杆转动，从而带动转动杆转动，然后装置移动，把装置移动到游廊的柱子旁，按动控制器上的按钮，装置启动，装置内的蓄电池为装置提供电能，一号电动小车在竖直滑轨上向上滑动，滑动到上端，一号电动小车上表面上的一号安装块内的一号旋转电机旋转，带动旋转端上的一号托板旋转，使一号托板上的二号安装块旋转，二号安装块内的一号液压缸伸缩端向上，会带动伸缩端上的一号口形安装架上下运动，一号口形安装架内的电动推杆水平伸缩，带动伸缩端上的L形安装板向前伸缩，L形安装板上的二号旋转电机旋转，会带动旋转端上的一号矩形安装板旋转，一号矩形安装板前表面上设有一号滑轨，二号电动小车会在一号滑轨上左右来回滑动，二号电动小车侧表面上的三号安装块内的一号微型电动推杆水平伸缩，带动伸缩端上的二号L形安装板运动，二号L形安装架上的旋转电机向上旋转，带动旋转端上的二号口形安装架旋转，二号口形安装架内的二号微型电动推杆水平向右伸缩，带动伸缩端上的四号安装块向右运动，使矩形安装板伸缩到柱子旁边，然后四号安装块内的四号旋转电机旋转，带动旋转端上的三号托板旋转，使三号托板上表面上的一号连接杆旋转，一号连接杆一端面上矩形安装板就会跟着旋转，然后矩形安装板内两侧表面上的微型直线电机水平伸缩，带动伸缩端上的二号连接杆运动，二号连接杆一端面上设有半圆形夹板，半圆形夹板运动到柱子内，然后在微型直线电机的作用下伸缩夹紧，把柱子夹住，然后在液压缸和一号电动小车的作用下上下伸缩和滑动，然后给柱子进行补漆维护，这一面补漆维护之后，四号旋转电机旋转，使半圆形夹板旋转到另一侧，然后继续进行补漆，这个柱子补完漆之后，在三号旋转电机的作用下，旋转到另一侧，然后再进行补漆维护，如果半圆形夹板上的漆没有的，一号旋转电机旋转，使装置旋转到矩形箱体上方，然后半圆形夹板伸缩到矩形箱体上表面上的放置台上的储料桶内，然后进行蘸料，之后一号旋转电机旋转，再继续进行工作，装置的半自动化蘸料升降刷漆，刷漆速度快，不仅提高了效率，还防止工作时漆物落入眼睛中。
上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
