技术领域
本发明涉及一种装置，更具体的说是一种多功能电线杆攀爬装置。
背景技术
电线杆又高又细，没有专业的工具攀爬起来相当有难度，而且传统的脚踏式攀爬装置，在频繁的上下攀爬检修的过程中浪费了过多的体力。所以设计了这种多功能电线杆攀爬装置。
发明内容
本发明提供一种多功能电线杆攀爬装置，有益效益是不仅可以通过攀爬电机带动攀爬轮旋转，使装置向上运动，还可以通过拉紧电机带动拉紧机构，使装置抱紧在电线杆上。
为解决上述技术问题，本发明涉及一种装置，更具体的说是一种多功能电线杆攀爬装置，包括箱体、攀爬电机、联轴节、拉紧电机、攀爬轮、连接架、拉紧机构、轮组机构、踏板，不仅可以通过攀爬电机带动攀爬轮旋转，使装置向上运动，还可以通过拉紧电机带动拉紧机构，使装置抱紧在电线杆上。
箱体由轮槽、轮轴孔、攀爬电机座、传动孔、拉紧电机座组成；轮槽设有三个，轮槽内部安装有攀爬轮；轮轴孔设有六个，轮轴孔内穿过攀爬轮的滚轴；攀爬电机座位于箱体的右侧，攀爬电机座为圆形开口，攀爬电机座四周加工有四个螺纹孔；传动孔设有两个，传动孔中穿过传动轴；拉紧电机座位于箱体的右侧下部，拉紧电机座为圆形开口，拉紧电机座四周加工有四个螺纹孔；
攀爬电机由攀爬电机轴、固定块、攀爬电机组成；攀爬电机轴左端加工有螺纹孔，攀爬电机轴左端与联轴节通过螺丝固定在一起；固定块设有四个，固定块中加工有通孔，固定块焊接在攀爬电机的中部，固定块右侧与箱体接触；攀爬电机通过螺丝固定在攀爬电机座上；
联轴节由固定孔、圆柱套组成；固定孔设有两个，固定孔穿过内六角螺丝；圆柱套为圆柱状，圆柱套左端与传动轴通过螺丝固定再一起，圆柱套右侧与攀爬电机轴通过螺丝固定在一起；
拉紧电机由电机斜齿轮、拉紧电机、固定板组成；电机斜齿轮焊接在拉紧电机轴的上部，电机斜齿轮右侧斜齿轮啮合；拉紧电机通过螺丝固定在拉紧电机座上；固定板为长方形，固定板设有四个，固定板焊接在拉紧电机上；
攀爬轮由滚轮、传动齿轮组成；滚轮通过滚轮斜齿轮与传动齿轮相啮合；传动齿轮设有三组，传动齿轮每组设有两个；
滚轮由滚轴、滚轮、滚轮斜齿轮组成；滚轴为圆柱体，滚轴两端与箱体相接触；滚轮为圆柱体，滚轮固定在滚轴中部；滚轮斜齿轮焊接在滚轴的下部，滚轮斜齿轮与齿轮一相啮合；
传动齿轮由齿轮二、齿轮三、齿轮一、传动轴组成；齿轮二通过销纵向固定在传动轴上，齿轮二通过螺帽横向固定在传动轴上；齿轮三固定在另一个传动轴上，齿轮三与齿轮二啮合；齿轮一设有两个，齿轮一固定在传动轴的一端，齿轮一与滚轮斜齿轮啮合；传动轴中部与箱体接触，下部的传动轴右端与攀爬电机通过联轴节固定在一起；
连接架由轮轴孔、轴承盖、螺杆孔、轮组连接孔、活页槽组成；轮轴孔设有三组，轮轴孔每组设有两个，轮轴孔中安装有滚轮；轴承盖为圆环状，轴承盖上加工有四个圆孔，轴承盖圆孔中穿过螺丝，轴承盖右侧与轴承相接触；螺杆孔设有两个，螺杆孔左侧与轴承座相连通，螺杆孔右侧与大气相连通，螺杆孔内穿过螺纹杆；轮组连接孔设有四个，轮组连接孔通过螺丝与轮组机构固定在一起；活页槽位于连接架的下部，活页槽内焊接有活页；
拉紧机构由轴承、螺纹杆、齿轮四、斜齿轮、齿轮五组成；轴承设有两个，轴承位于螺纹杆的左侧，轴承位于轴承座内部，轴承左侧与轴承盖相接触；螺纹杆与连接架相接触，螺纹杆右端与箱体相接触；齿轮四固定在螺纹杆的左端，齿轮四下部齿轮相啮合；斜齿轮通过键套在螺纹杆的右侧，斜齿轮下部与电机斜齿轮相啮合；齿轮五固定在螺纹杆的左端；
轮组机构由轮、连接孔、H形连接座组成；轮设有两个，轮通过轴与H形连接座相连接；连接孔设有四个，连接孔位于H形连接座的中部，连接孔中穿过螺丝，连接孔中螺丝与轮组连接孔螺纹配合；H形连接座两端与轮相连接，H形连接座中部通过螺丝固定在连接架的下部；
踏板由踏板、活页、限位板组成；踏板为长方形，踏板右端焊接有活页；活页一部分焊接在连接架的下部，活页一部分焊接在踏板的右侧；限位板焊接在踏板的右侧下部；
箱体为方形，箱体左侧安装有攀爬轮，箱体右侧安装有攀爬电机；攀爬电机通过螺丝固定在箱体的内部，攀爬电机通过联轴节与攀爬轮相连接；联轴节一端与攀爬电机相固定，联轴节另一端与攀爬轮相固定；拉紧电机固定在箱体的下部，拉紧电机与拉紧机构相啮合；攀爬轮设有六个；连接架通过拉紧机构与箱体相连接；拉紧机构与箱体螺纹配合；轮组机构安装于连接架的下部；踏板焊接在连接架的下部。
作为本技术方案的进一步优化，本发明一种多功能电线杆攀爬装置所述滚轮设有三组，滚轮每组设有两个。
作为本技术方案的进一步优化，本发明一种多功能电线杆攀爬装置所述滚轴为橡胶材料。
作为本技术方案的进一步优化，本发明一种多功能电线杆攀爬装置所述传动轴设有三组，每组两个。
本发明一种多功能电线杆攀爬装置的有益效果为：
本发明一种多功能电线杆攀爬装置，不仅可以通过攀爬电机带动攀爬轮旋转，使装置向上运动，还可以通过拉紧电机带动拉紧机构，使装置抱紧在电线杆上。
附图说明
下面结合附图和具体实施方法对本发明做进一步详细的说明。

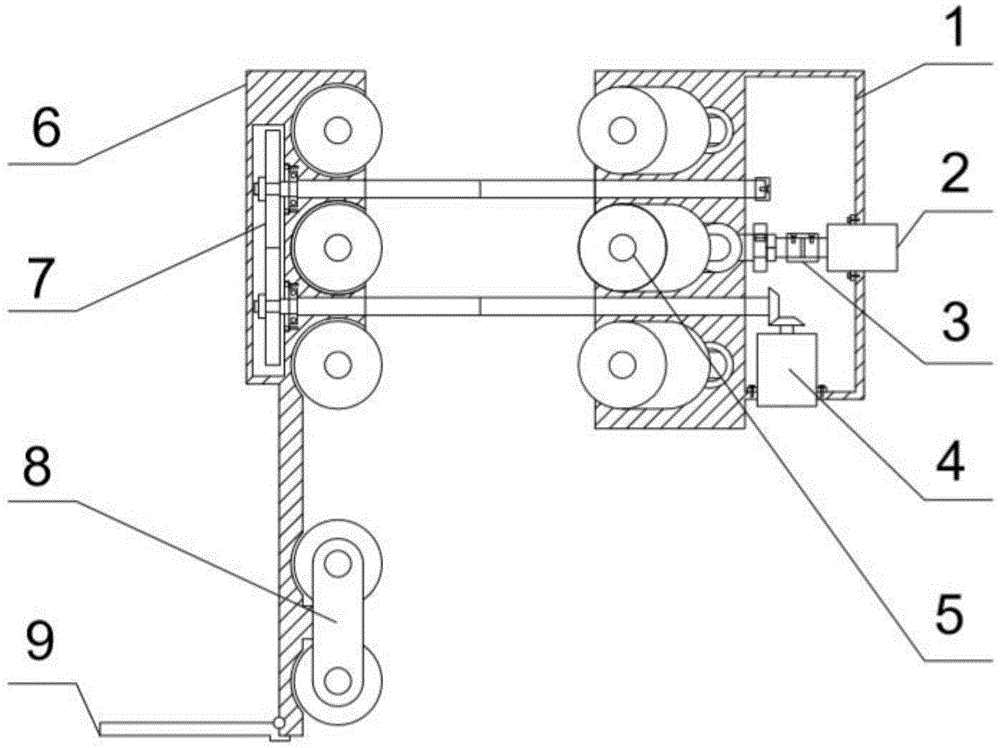

图1为本发明一种多功能电线杆攀爬装置的结构示意图。
图2为本发明一种多功能电线杆攀爬装置的箱体1结构示意图。
图3为本发明一种多功能电线杆攀爬装置的攀爬电机2结构示意图。
图4为本发明一种多功能电线杆攀爬装置的联轴节3结构示意图。
图5为本发明一种多功能电线杆攀爬装置的拉紧电机4结构示意图。
图6为本发明一种多功能电线杆攀爬装置的攀爬轮5结构示意图。
图7为本发明一种多功能电线杆攀爬装置的攀爬轮5另一侧结构示意图。
图8为本发明一种多功能电线杆攀爬装置的滚轮5-1结构示意图。
图9为本发明一种多功能电线杆攀爬装置的传动齿轮5-2结构示意图。
图10为本发明一种多功能电线杆攀爬装置的连接架6结构示意图。
图11为本发明一种多功能电线杆攀爬装置的拉紧机构7结构示意图。
图12为本发明一种多功能电线杆攀爬装置的轮8-1结构示意图。
图13为本发明一种多功能电线杆攀爬装置的踏板9结构示意图。
图中：箱体1；轮槽1-1；轮轴孔1-2；攀爬电机座1-3；传动孔1-4；拉紧电机座1-5；攀爬电机2；攀爬电机轴2-1；固定块2-2；攀爬电机2-3；联轴节3；固定孔3-1；圆柱套3-2；拉紧电机4；电机斜齿轮4-1；拉紧电机4-2；固定板4-3；攀爬轮5；滚轮5-1；滚轴5-1-1；滚轮5-1-2；滚轮斜齿轮5-1-3；传动齿轮5-2；齿轮二5-2-1；齿轮三5-2-2；齿轮一5-2-3；传动轴5-2-4；连接架6；轮轴孔6-1；轴承盖6-2；螺杆孔6-3；轮组连接孔6-4；活页槽6-5；拉紧机构7；轴承7-1；螺纹杆7-2；齿轮四7-3；斜齿轮7-4；齿轮五7-5；轮组机构8；轮8-1；连接孔8-2；H形连接座8-3；踏板9；踏板9-1；活页9-2；限位板9-3。
具体实施方式
具体实施方式一：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本发明涉及一种装置，更具体的说是一种多功能电线杆攀爬装置，包括箱体1、攀爬电机2、联轴节3、拉紧电机4、攀爬轮5、连接架6、拉紧机构7、轮组机构8、踏板9，不仅可以通过攀爬电机带动攀爬轮旋转，使装置向上运动，还可以通过拉紧电机带动拉紧机构，使装置抱紧在电线杆上。
箱体1由轮槽1-1、轮轴孔1-2、攀爬电机座1-3、传动孔1-4、拉紧电机座1-5组成；轮槽1-1设有三个，轮槽1-1内部安装有攀爬轮5；轮轴孔1-2设有六个，轮轴孔1-2内穿过攀爬轮5的滚轴；攀爬电机座1-3位于箱体1的右侧，攀爬电机座1-3为圆形开口，攀爬电机座1-3四周加工有四个螺纹孔；传动孔1-4设有两个，传动孔1-4中穿过传动轴5-2-4；拉紧电机座1-5位于箱体1的右侧下部，拉紧电机座1-5为圆形开口，拉紧电机座1-5四周加工有四个螺纹孔；
攀爬电机2由攀爬电机轴2-1、固定块2-2、攀爬电机2-3组成；攀爬电机轴2-1左端加工有螺纹孔，攀爬电机轴2-1左端与联轴节3通过螺丝固定在一起；固定块2-2设有四个，固定块2-2中加工有通孔，固定块2-2焊接在攀爬电机2-3的中部，固定块2-2右侧与箱体1接触；攀爬电机2-3通过螺丝固定在攀爬电机座1-3上；将攀爬电机2接入到电路中，启动攀爬电机2，攀爬电机2旋转。攀爬电机2左端与联轴节3相互固定，攀爬电机2带动联轴节3旋转；
联轴节3由固定孔3-1、圆柱套3-2组成；固定孔3-1设有两个，固定孔3-1穿过内六角螺丝；圆柱套3-2为圆柱状，圆柱套3-2左端与传动轴5-2-4通过螺丝固定再一起，圆柱套3-2右侧与攀爬电机轴2-1通过螺丝固定在一起；
拉紧电机4由电机斜齿轮4-1、拉紧电机4-2、固定板4-3组成；电机斜齿轮4-1焊接在拉紧电机4轴的上部，电机斜齿轮4-1右侧斜齿轮7-4啮合；拉紧电机4-2通过螺丝固定在拉紧电机座1-5上；固定板4-3为长方形，固定板4-3设有四个，固定板4-3焊接在拉紧电机4-2上；
攀爬轮5由滚轮5-1、传动齿轮5-2组成；滚轮5-1通过滚轮斜齿轮5-1-3与传动齿轮5-2相啮合；传动齿轮5-2设有三组，传动齿轮5-2每组设有两个；
滚轮5-1由滚轴5-1-1、滚轮5-1-2、滚轮斜齿轮5-1-3组成；滚轴5-1-1为圆柱体，滚轴5-1-1两端与箱体1相接触；滚轮5-1-2为圆柱体，滚轮5-1-2固定在滚轴5-1-1中部；滚轮斜齿轮5-1-3焊接在滚轴5-1-1的下部，滚轮斜齿轮5-1-3与齿轮一5-2-3相啮合；
传动齿轮5-2由齿轮二5-2-1、齿轮三5-2-2、齿轮一5-2-3、传动轴5-2-4组成；齿轮二5-2-1通过销纵向固定在传动轴5-2-4上，齿轮二5-2-1通过螺帽横向固定在传动轴5-2-4上；齿轮三5-2-2固定在另一个传动轴5-2-4上，齿轮三5-2-2与齿轮二5-2-1啮合；齿轮一5-2-3设有两个，齿轮一5-2-3固定在传动轴5-2-4的一端，齿轮一5-2-3与滚轮斜齿轮5-1-3啮合；传动轴5-2-4中部与箱体1接触，下部的传动轴5-2-4右端与攀爬电机2通过联轴节3固定在一起；联轴节3左端与传动轴5-2-4固定在一起，联轴节3带动传动轴5-2-4旋转。传动轴5-2-4中部与齿轮三5-2-2固定在一起，传动轴5-2-4打动齿轮三5-2-2旋转，齿轮三5-2-2上部与齿轮二5-2-1啮合，齿轮三5-2-2带动齿轮二5-2-1转动，齿轮二5-2-1固定在另一个传动轴5-2-4上，齿轮5-2-1带动传动轴5-2-4转动；传动轴5-2-4左侧齿轮一5-2-3固定在一起，齿轮一5-2-3与滚轮斜齿轮5-1-3啮合，所以传送轴5-2-4带动滚轮斜齿轮5-1-3旋转，滚轮斜齿轮5-1-3固定在滚轮5-1-2上，滚轮5-1-2与电线杆接触，沿着电线杆向上运动；当向上运动时，改变电机转向即可；
连接架6由轮轴孔6-1、轴承盖6-2、螺杆孔6-3、轮组连接孔6-4、活页槽6-5组成；轮轴孔6-1设有三组，轮轴孔6-1每组设有两个，轮轴孔6-1中安装有滚轮；轴承盖6-2为圆环状，轴承盖6-2上加工有四个圆孔，轴承盖6-2圆孔中穿过螺丝，轴承盖6-2右侧与轴承7-1相接触；螺杆孔6-3设有两个，螺杆孔6-3左侧与轴承座相连通，螺杆孔6-3右侧与大气相连通，螺杆孔6-3内穿过螺纹杆7-2；轮组连接孔6-4设有四个，轮组连接孔6-4通过螺丝与轮组机构8固定在一起；活页槽6-5位于连接架6的下部，活页槽6-5内焊接有活页9-2；
拉紧机构7由轴承7-1、螺纹杆7-2、齿轮四7-3、斜齿轮7-4、齿轮五7-5组成；轴承7-1设有两个，轴承7-1位于螺纹杆7-2的左侧，轴承7-1位于轴承座内部，轴承7-1左侧与轴承盖6-2相接触；螺纹杆7-2与连接架6相接触，螺纹杆7-2右端与箱体1相接触；齿轮四7-3固定在螺纹杆7-2的左端，齿轮四7-3下部齿轮7-5相啮合；斜齿轮7-4通过键套在螺纹杆7-2的右侧，斜齿轮7-4下部与电机斜齿轮4-1相啮合；齿轮五7-5固定在螺纹杆7-2的左端；将拉紧电机4接入到电路中，启动拉紧电机4，拉紧电机4旋转带动电机械齿轮4-1旋转，电机斜齿轮4-1上部与斜齿轮7-4啮合，电机斜齿轮4-1带动斜齿轮7-4旋转，斜齿轮7-4通过键套在螺纹杆7-2的右侧，斜齿轮7-4旋转通过键带动螺纹杆7-2旋转，螺纹杆7-2与箱体1螺纹配合，螺纹杆拉动箱体1向连接架6移动；齿轮五7-5固定在螺纹杆7-2的左侧，齿轮五7-5与齿轮四7-3啮合，齿轮7-5带动齿轮四7-3旋转，齿轮四7-3固定在另一个螺纹杆7-2上，螺纹杆7-2旋转带动箱体1移动，将电线杆抱紧在箱体1和连接架6之间
轮组机构8由轮8-1、连接孔8-2、H形连接座8-3组成；轮8-1设有两个，轮8-1通过轴与H形连接座8-3相连接；连接孔8-2设有四个，连接孔8-2位于H形连接座8-3的中部，连接孔8-2中穿过螺丝，连接孔8-2中螺丝与轮组连接孔6-4螺纹配合；H形连接座8-3两端与轮8-1相连接，H形连接座8-3中部通过螺丝固定在连接架6的下部；
踏板9由踏板9-1、活页9-2、限位板9-3组成；踏板9-1为长方形，踏板9-1右端焊接有活页9-2；活页9-2一部分焊接在连接架6的下部，活页9-2一部分焊接在踏板9-1的右侧；限位板9-3焊接在踏板9-1的右侧下部；
箱体1为方形，箱体1左侧安装有攀爬轮5，箱体1右侧安装有攀爬电机2；攀爬电机2通过螺丝固定在箱体1的内部，攀爬电机2通过联轴节3与攀爬轮5相连接；联轴节3一端与攀爬电机2相固定，联轴节3另一端与攀爬轮5相固定；拉紧电机4固定在箱体1的下部，拉紧电机4与拉紧机构7相啮合；攀爬轮5设有六个；连接架6通过拉紧机构7与箱体1相连接；拉紧机构7与箱体1螺纹配合；轮组机构8安装于连接架6的下部；踏板9焊接在连接架6的下部。
具体实施方式二：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述滚轮5-1设有三组，滚轮5-1每组设有两个。
具体实施方式三：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述滚轴5-1-1为橡胶材料。
具体实施方式四：
下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述传动轴5-2-4设有三组，每组两个。
本发明的工作原理是：攀爬原理：将攀爬电机2接入到电路中，启动攀爬电机2，攀爬电机2旋转。攀爬电机2左端与联轴节3相互固定，攀爬电机2带动联轴节3旋转。联轴节3左端与传动轴5-2-4固定在一起，联轴节3带动传动轴5-2-4旋转。传动轴5-2-4中部与齿轮三5-2-2固定在一起，传动轴5-2-4打动齿轮三5-2-2旋转，齿轮三5-2-2上部与齿轮二5-2-1啮合，齿轮三5-2-2带动齿轮二5-2-1转动，齿轮二5-2-1固定在另一个传动轴5-2-4上，齿轮5-2-1带动传动轴5-2-4转动；传动轴5-2-4左侧齿轮一5-2-3固定在一起，齿轮一5-2-3与滚轮斜齿轮5-1-3啮合，所以传送轴5-2-4带动滚轮斜齿轮5-1-3旋转，滚轮斜齿轮5-1-3固定在滚轮5-1-2上，滚轮5-1-2与电线杆接触，沿着电线杆向上运动；当向上运动时，改变电机转向即可。
抱紧原理：将拉紧电机4接入到电路中，启动拉紧电机4，拉紧电机4旋转带动电机械齿轮4-1旋转，电机斜齿轮4-1上部与斜齿轮7-4啮合，电机斜齿轮4-1带动斜齿轮7-4旋转，斜齿轮7-4通过键套在螺纹杆7-2的右侧，斜齿轮7-4旋转通过键带动螺纹杆7-2旋转，螺纹杆7-2与箱体1螺纹配合，螺纹杆拉动箱体1向连接架6移动；齿轮五7-5固定在螺纹杆7-2的左侧，齿轮五7-5与齿轮四7-3啮合，齿轮7-5带动齿轮四7-3旋转，齿轮四7-3固定在另一个螺纹杆7-2上，螺纹杆7-2旋转带动箱体1移动，将电线杆抱紧在箱体1和连接架6之间。
当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
