一种动物化尸厌氧反应器

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:化学化工
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本发明涉及厌氧反应器,具体是一种动物化尸厌氧反应器。


背景技术

目前大型养殖场越来越多,难免会有大量的动物死尸出现,大量动物死尸的处理就成了问题。目前还没有专门为处理动物死尸而设计的厌氧反应器,原有的厌氧反应器难以适应高效彻底而又能资源化地处理动物死尸。


发明内容

本发明的目的是针对现有技术的不足,而提供一种快速、彻底、又能资源化利用、没有二次污染的动物化尸厌氧反应器。

实现本发明目的的技术方案是:

一种动物化尸厌氧反应器,包括发酵池,所述发酵池分隔为高效区和净化区,高效区与净化区相邻处的上部相连通,高效区的上方设有进料池,进料池下端与进料管相连通,进料管的下端伸至高效区内的中下部,发酵池的上方设有上行回流管和强力回流管,上行回流管与气液分离器相通,气液分离器还与另外两路相通,其中一路经气管与浮罩相通,另一路经下行回流管、下行回流开关与回流管相通,回流管还经强力回流开关与强力回流管相通,回流管管道设有回流泵,回流管与进料管相通,位于高效区与净化区相邻处中部的高效区内设有第一抽水管,第一抽水管与水泵相连通,第一抽水管与水切机相通,水切机与调解池相通,调解池经潜水泵、第二抽水管与进料池相通。

所述进料管的下端为斜口。

所述水泵的两边分别设有第一水泵开关、第二水泵开关。

所述净化区的中下部设有溢流管。

所述高效区、净化区的底部分别设有第一排底渣管、第二排底渣管。

本发明的优点是,动物尸体进入水切机后全部由机械装置处理,节省了人力,没有向外排放物产生,无二次污染,沼渣、沼液、沼气都能较好地得到资源化利用,且处理速度快速、彻底,节能减排效果较好。


附图说明

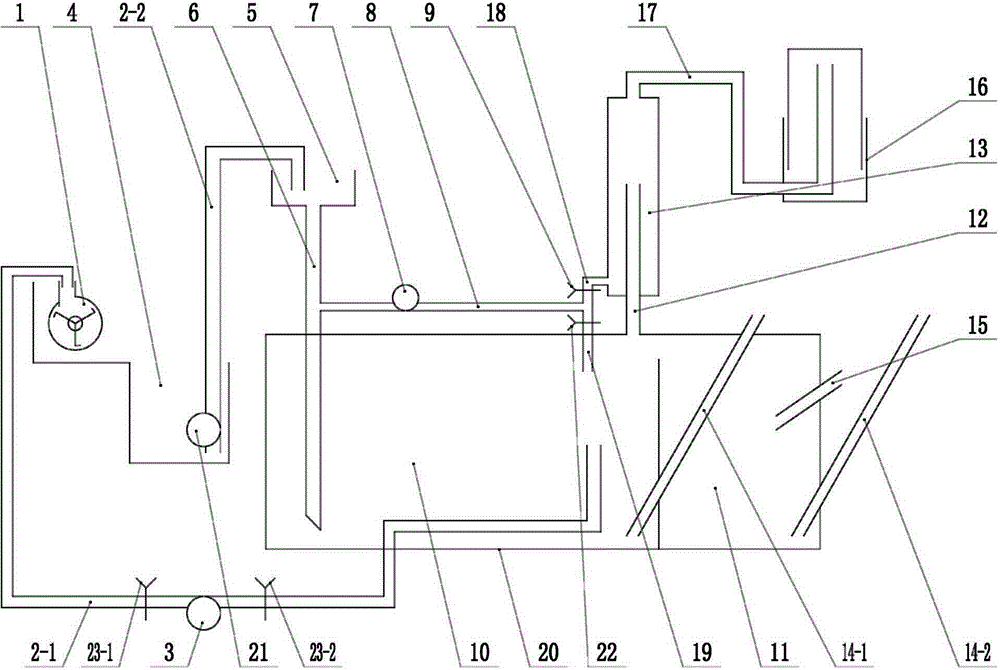

图1为本发明实施例的结构示意图。

图中,1.水切机2-1.第一抽水管2-2.第二抽水管3.水泵4.调解池5.进料池6.进料管7.回流泵8.回流管9.下行回流开关10.高效区11.净化区12.上行回流管13.气液分离器14-1.第一排底渣管14-2.第二排底渣管15.溢流管16.浮罩17.气管18.下行回流管19.强力回流管20.发酵池21.潜水泵22.强力回流开关23-1.第一水泵开关23-2.第二水泵开关。


具体实施方式

下面结合附图和实施例对本发明内容作进一步的阐述,但不是对本发明的限定。


实施例:

参照图1,一种动物化尸厌氧反应器,包括发酵池20,所述发酵池20分隔为高效区10和净化区11,高效区10与净化区11相邻处的上部相连通,高效区10的上方设有进料池5,进料池5下端与进料管6相连通,进料管6的下端伸至高效区10内的中下部,发酵池20的上方设有上行回流管12和强力回流管19,上行回流管12与气液分离器13相通,气液分离器13还与另外两路相通,其中一路经气管17与浮罩16相通,另一路经下行回流管18、下行回流开关9与回流管8相通,回流管8还经强力回流开关22与强力回流管19相通,回流管8管道设有回流泵7,回流管8与进料管6相通,位于高效区10与净化区11相邻处中部的高效区10内设有第一抽水管2-1,第一抽水管2-1与水泵3相连通,第一抽水管2-1与水切机1相通,水切机1与调解池4相通,调解池4经潜水泵21、第二抽水管2-2与进料池5相通。

所述进料管6的下端为斜口。

所述水泵3的两边分别设有第一水泵开关23-1、第二水泵开关23-2。方便调换和维修。

所述净化区11的中下部设有溢流管15。

所述高效区10、净化区11的底部分别设有第一排底渣管14-1、第二排底渣管14-2。

运行时,开动水切机1,同时启动水泵3,把有大量接种物的活性污泥抽来协助切碎动物尸体,此时发酵池20里的水位下降,浮罩16里的沼气会沿着气管17、气液分离器13、上行回流管12流回发酵池20里补充,再启动潜水泵21把切碎的碎尸沼液混合流体泵入进料池5,经进料管6压入发酵池20,沼气又压回浮罩,同时打开强力回流开关22并启动回流泵7,使大量活性污泥回流再接种发酵,提高产气速度。平时无动物尸体加入时,关闭强力回流开关22,打开下行回流开关9,高效区10和净化区11所产生的沼气进入上行回流管12,使上行回流管12内的气液混合体密度下降,形成向上的抽力把气液混合体抽入气液分离器13,沼气经气管17进入浮罩16,沼液经下行回流管18、下行回流管开关9、下行回流管18、过回流泵7经进料管6回到高效区10。

该反应器能快速化解动物尸体,使废物快速资源化,实现零排放,不产生二次污染。
