技术领域
本发明涉及按摩背部的装置。
背景技术
目前在背部按摩领域上，常用的方式有两种：一种是通过人工手法推拿和理疗按摩，人工手法推拿按摩是对背部进行揉搓、按压，使肌肉松弛，血管扩张，疏通经络来达到按摩效果，但其对力度的把握上具有较高的要求，比如背部骨骼较硬，需要的力度较大，而腰部这种容易损伤的部位，需要恰到好处的力度才能够达到很好的按摩效果，力度过大会导致对腰部的损害；另一只种是目前开发的一些以机械代替人工的设备，但由于这类设备的结构复杂，价格昂贵，不利于推广及广泛应用。因此，有必要设计一种能够结构简单，能够代替人工手法按摩，舒适度较高的按摩背部的装置。
发明内容
本发明针对现有技术不足，提供按摩背部的装置，其通过振动使按摩柱上下晃动来对背部进行按摩，同时通过两个弹簧及限位块对按压的力度进行缓冲，通过弹簧柔和的弹性力度使按摩压力更加柔和，并且在限位块上下移动的同时，使出液口自动开闭，自动将按摩油上到使用者身上，并按摩涂匀。
为了解决上述技术问题，本发明通过下述技术 方案得以解决：按摩背部的装置，包括与床面平行设置的滑槽轨道、传动件、电动机和设在滑槽轨道上的滑动支架，所述滑动支架上设置有振动器，所述传动件的两端分别与所述电动机及所述滑动支架相连，且所述滑动支架连接有按摩柱，所述按摩柱连接有按摩轴，所述按摩柱外侧壁上设置有弹簧座，所述按摩柱外套设有一号支撑弹簧，所述一号支撑弹簧一端固定在所述按摩柱外侧壁上，另一端固定在滑动支架下侧面上，所述一号支撑弹簧上设置有限位块，所述限位块随着一号支撑弹簧伸长和压缩上下运动，所述按摩柱上至少还套设有二号支撑弹簧，所述二号支撑弹簧一端也固定在按摩柱外侧壁上， 另一端固定在所述弹簧座上，所述按摩柱内开设有空腔，并通过设置在按摩柱上端的注液口往所述空腔内注入按摩油，所述按摩柱下端开设有出液口，所述出液口连接出液管道，所述出液管道的端口位于所述按摩轴的正上方，所述按摩轴上开设有若干条一号流道和二号流道，所述一号流道与所述二号流道相互连通，所述一号流道通向所述按摩轴两端，所述二号流道环绕在所述按摩轴上，所述出液口通过密封块密封，所述密封块上侧面固定有一号连接杆，所述一号连接杆端部转动连接有二号连接杆，而所述空腔内设置有支撑所述二号连接杆的支撑板，所述支撑板将所述空腔分成盛装按摩油的一号部分和不盛装按摩油的二号部分，所述空腔内的上侧面固定有一号弹簧，所述一号弹簧连接有橡胶球，在所述二号部分的侧壁上滑动连接有一号磁铁，在所述限位块内设置有与所述一号磁铁相互吸引住的二号磁铁，所述一号磁铁挤压所述橡胶球后使其上下移动来不断冲撞所述二号连接杆端部，同时，所述支撑板面向所述出液口的侧面上固定有二号弹簧，所述二号弹簧连接有压块，所述压块通过所述二号弹簧顶靠所述密封块从而使所述密封块密封所述出液口。
使用时，启动电动机和振动器，电动机带动滑动支架随着滑槽轨道来回移动，同时振动器带动按摩柱振动，使其带动按摩轴上下晃动对人体进行按摩，在按摩柱振动的过程中，一号支撑弹簧受到振动向下运动，限位块也随着向下运动，当限位块触碰到二号支撑弹簧时，限位块带动二号支撑弹簧向下运动，使得缓冲力变大，在限位块上下移动的过程中，带动一号磁铁上下移动，一号磁铁往上移动到接触橡胶球后，带动橡胶球向上移动，一号弹簧收缩，当一号磁铁往下移动后，一号弹簧伸张，使橡胶球具有向下的冲击力，来冲撞二号连接杆的端部，并随着一号弹簧不断的伸张和收缩，橡胶球不断的冲撞二号连接杆的端部，使二号连接杆的端部往下移动，从而带动其与一号连接杆连接的一端往上翘，使得一号连接杆也随之往上移动，最终使密封块往上移动，离开出液孔，按摩油从出液孔流出，随着出液管道流入到按摩轴的一号流道内，按摩油再流向一号流道的两边，最终流入到不同的二号流道内，从二号流道掉落到使用者身上，与此同时，按摩轴来回滚动进行按摩并将按摩油涂均匀，而密封块再上升后会随着一号弹簧的收缩以及重力的作用往下移动，最终回复到初始位置，而压块受二号弹簧的作用紧压密封块，使得密封效果更好。
上述技术方案中，所述限位块设置在一号支撑弹簧的中间，所述按摩柱上套设有两个二号支撑弹簧，且在所述按摩柱外壁上设置有两个弹簧座，两个所述弹簧座与两个所述二号支撑弹簧均分别设置在所述限位块的两侧，两个所述二号支撑弹簧一端固定在按摩柱外侧壁上，另一端分别设置与其相对应的弹簧座上。
上述技术方案中，所述密封块与所述压块相贴合的两个侧面均为斜面，且所述密封块斜面的倾斜方向由出液口往支撑板方向倾斜，所述压块斜面的倾斜方向与所述密封块倾斜方向相同。密封块与压块的两个斜面，方便密封块的上下移动，在密封块上升后需要下降的时候，压块不会对密封块下降产生阻碍，密封块会沿着斜面顺畅降落，从而继续密封住出液口。
上述技术方案中，所述密封块与所述压块相贴合的两个侧面均为弧形面，且均为向外凸出的弧形面。弧形面的设置，不仅能够使密封块正常的上升和下降，而且当密封块整块上升到离开压块的时候，压块会移动到密封块的正下方，此时，弧形面提供了一个使密封块能够卡到压块与空腔壁之间的弧形开口，从而使密封块能够回复到原位。
本发明与现有技术相比，具有如下有益效果：本发明通过振动使按摩柱上下晃动来对背部进行按摩，同时通过两个弹簧及限位块对按压的力度进行缓冲，通过弹簧柔和的弹性力度使按摩压力更加柔和，并且在限位块上下移动的同时，使出液口自动开闭，自动将按摩油上到使用者身上，并按摩涂匀。密封块与压块的两个斜面，方便密封块的上下移动，在密封块上升后需要下降的时候，压块不会对密封块下降产生阻碍，密封块会沿着斜面顺畅降落，从而继续密封住出液口。弧形面的设置，不仅能够使密封块正常的上升和下降，而且当密封块整块上升到离开压块的时候，压块会移动到密封块的正下方，此时，弧形面提供了一个使密封块能够卡到压块与空腔壁之间的弧形开口，从而使密封块能够回复到原位。
附图说明
图1为本发明示意图。

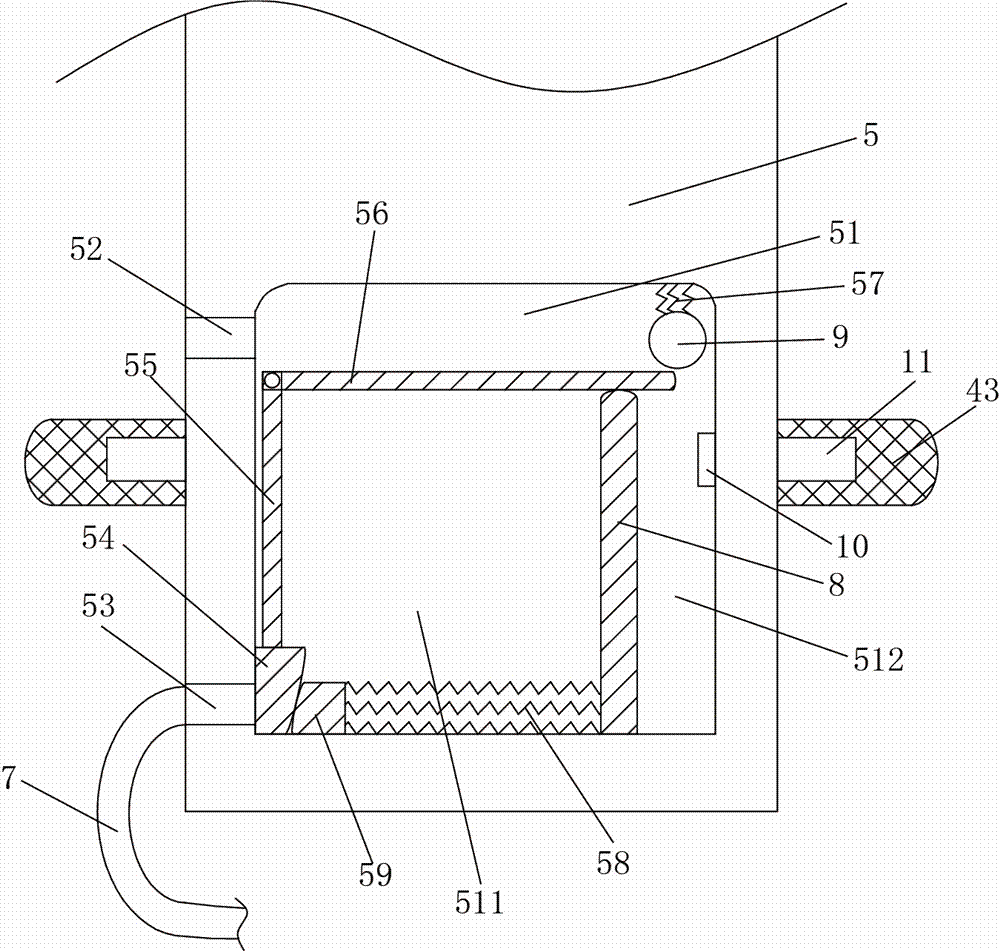

图2为本发明按摩柱截面示意图。
图3为本发明按摩轴示意图。
图4为本发明按摩柱外壁上设置的各部件的示意图。
具体实施方式
下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1-图4，按摩背部的装置，包括与床面平行设置的滑槽轨道1、传动件2、电动机3和设在滑槽轨道1上的滑动支架4，所述滑动支架4上设置有振动器，所述传动件2的两端分别与所述电动机3及所述滑动支架4相连，且所述滑动支架4连接有按摩柱5，所述按摩柱5连接有按摩轴6，所述按摩柱5外侧壁上设置有弹簧座41，所述按摩柱5外套设有一号支撑弹簧42，所述一号支撑弹簧42一端固定在所述按摩柱5外侧壁上，另一端固定在滑动支架4下侧面上，所述一号支撑弹簧42上设置有限位块43，所述限位块43随着一号支撑弹簧42伸长和压缩上下运动，所述按摩柱5上至少还套设有二号支撑弹簧44，所述二号支撑弹簧44一端也固定在按摩柱5外侧壁上， 另一端固定在所述弹簧座41上。
所述按摩柱5内开设有空腔51，并通过设置在按摩柱5上端的注液口52往所述空腔51内注入按摩油，所述按摩柱5下端开设有出液口53，所述出液口53连接出液管道7，所述出液管道7的端口位于所述按摩轴6的正上方，所述按摩轴6上开设有若干条一号流道61和二号流道62，所述一号流道61与所述二号流道62相互连通，所述一号流道61通向所述按摩轴6两端，所述二号流道62环绕在所述按摩轴6上，所述出液口53通过密封块54密封，所述密封块54上侧面固定有一号连接杆55，所述一号连接杆55端部转动连接有二号连接杆56，而所述空腔51内设置有支撑所述二号连接杆56的支撑板8，所述支撑板8将所述空腔51分成盛装按摩油的一号部分511和不盛装按摩油的二号部分512，所述空腔51内的上侧面固定有一号弹簧57，所述一号弹簧57连接有橡胶球9，在所述二号部分512的侧壁上滑动连接有一号磁铁10，在所述限位块43内设置有与所述一号磁铁10相互吸引住的二号磁铁11，所述一号磁铁10挤压所述橡胶球9后使其上下移动来不断冲撞所述二号连接杆56端部，同时，所述支撑板8面向所述出液口53的侧面上固定有二号弹簧58，所述二号弹簧58连接有压块59，所述压块59通过所述二号弹簧58顶靠所述密封块54从而使所述密封块54密封所述出液口53。
所述限位块43设置在一号支撑弹簧42的中间，所述按摩柱5上套设有两个二号支撑弹簧44，且在所述按摩柱5外壁上设置有两个弹簧座41，两个所述弹簧座41与两个所述二号支撑弹簧44均分别设置在所述限位块43的两侧，两个所述二号支撑弹簧44一端固定在按摩柱5外侧壁上，另一端分别设置与其相对应的弹簧座41上。
所述密封块54与所述压块59相贴合的两个侧面均为斜面，且所述密封块54斜面的倾斜方向由出液口53往支撑板8方向倾斜，所述压块59斜面的倾斜方向与所述密封块54倾斜方向相同。密封块54与压块59的两个斜面，方便密封块的上下移动，在密封块54上升后需要下降的时候，压块59不会对密封块54下降产生阻碍，密封块54会沿着斜面顺畅降落，从而继续密封住出液口53。
所述密封块54与所述压块59相贴合的两个侧面均为弧形面，且均为向外凸出的弧形面。弧形面的设置，不仅能够使密封块54正常的上升和下降，而且当密封块54整块上升到离开压块59的时候，压块59会移动到密封块54的正下方，此时，弧形面提供了一个使密封块54能够卡到压块59与空腔51内壁之间的弧形开口，从而使密封块54能够回复到原位。
使用时，启动电动机3和振动器，电动机3带动滑动支架4随着滑槽轨道1来回移动，同时振动器带动按摩柱5振动，使其带动按摩轴6上下晃动对人体进行按摩，在按摩柱5振动的过程中，一号支撑弹簧42受到振动向下运动，限位块43也随着向下运动，当限位块43触碰到二号支撑弹簧44时，限位块43带动二号支撑弹簧44向下运动，使得缓冲力变大，在限位块43上下移动的过程中，带动一号磁铁10上下移动，一号磁铁10往上移动到接触橡胶球9后，带动橡胶球9向上移动，一号弹簧57收缩，当一号磁铁10往下移动后，一号弹簧57伸张，使橡胶球9具有向下的冲击力，来冲撞二号连接杆56的端部，并随着一号弹簧57不断的伸张和收缩，橡胶球9不断的冲撞二号连接杆56的端部，使二号连接杆56的端部往下移动，从而带动其与一号连接杆55连接的一端往上翘，使得一号连接杆55也随之往上移动，最终使密封块54往上移动，离开出液孔53，按摩油从出液孔53流出，随着出液管道7流入到按摩轴6的一号流道61内，按摩油再流向一号流道61的两边，最终流入到不同的二号流道62内，从二号流道62掉落到使用者身上，与此同时，按摩轴6来回滚动进行按摩并将按摩油涂均匀，而密封块54再上升后会随着一号弹簧57的收缩以及重力的作用往下移动，最终回复到初始位置，而压块59受二号弹簧58的作用紧压密封块54，使得密封效果更好。
