技术领域
本发明涉及到一种猕猴桃切片用的装置，特别是涉及一种钢丝式猕猴桃切片装置。
背景技术
猕猴桃成熟采摘下来后，有些转运走作为鲜果上市，有些为了更长时间的保存或增值制作成了干果，制作干果时都是将猕猴桃经过剥皮、切片、烘干等工序制成，其中切片最为费时费工，而且切制时厚度一致性不易保证，切制时受平的触压面的挤压受力比较集中还容易变形，这仍有待于进一步解决。
发明内容
为了解决上述问题，本发明提供了一种钢丝式猕猴桃切片装置。
本发明采用的技术方案为：一种钢丝式猕猴桃切片装置，其特征在于包括钢丝切刀、左横梁和右横梁，钢丝切刀设有直径0.1mm至0.5mm的钢丝，钢丝两端分别设有连接块，连接块侧面中部设有水平的供钢丝端头穿过的钢丝孔，连接块上面设有向下至钢丝孔的螺纹孔，螺纹孔下部设有锥形孔，螺纹孔内配有紧固螺钉，紧固螺钉下端设有将钢丝顶止在锥形孔内的锥形头；左横梁和右横梁平行且处于同一水平高度，左横梁和右横梁连接在支架上，左横梁和右横梁相对的面上分别设有左导槽和右导槽，左导槽和右导槽内分别穿插有左连接条和右连接条，左连接条和右连接条上分别等距排列有左竖向导槽和右竖向导槽，左竖向导槽和右竖向导槽的槽口一一对齐，钢丝切刀与竖向导槽对齐等距排列在左连接条和右连接条间，钢丝两端的连接块分别吻合在左竖向导槽和右竖向导槽内，左竖向导槽和右竖向导槽的上下面分别连接有压住连接块的压板，左连接条左面和右连接条右面分别设有螺纹孔，左横梁和右横梁对应螺纹孔设有过孔，穿过过孔与螺纹孔连接有牵引螺栓；切刀上方设有一弹力布，弹力布连接在一框架上，框架一侧铰接在一升降梁上，升降梁的两端连接有向下伸展的导柱，支架上设有与导柱配合的导套，导套与升降梁建设有弹簧。
进一步的，所述框架和升降梁上分别设有手柄。
进一步的，所述切刀一端设有输送带或转运容器。
本发明使用时，向上翻转连接有弹力布的框架，将若干剥皮的猕猴桃移放到阵列排布的钢丝上，然后放下框架，并下压升降梁和框架使其随导柱沿导套下降，弹力布与猕猴桃接触并下压猕猴桃，使猕猴桃经钢丝切割成片，切制出的猕猴桃片厚度均匀，而且弹力布按压与猕猴桃接触的部位可随猕猴桃表面形状发生形变，与接触的部位适配，接触面积更大，力量不会集中在较小面积上，减少猕猴桃变形几率；钢丝便于拆卸更换和维护，操作灵活方便，更适合于小规模手工作业，提高生产效率，切制过程中钢丝与猕猴桃接触面积小，阻力小更下压更省力，减轻劳动强度。
附图说明
图1为本发明实施例整体示意图。

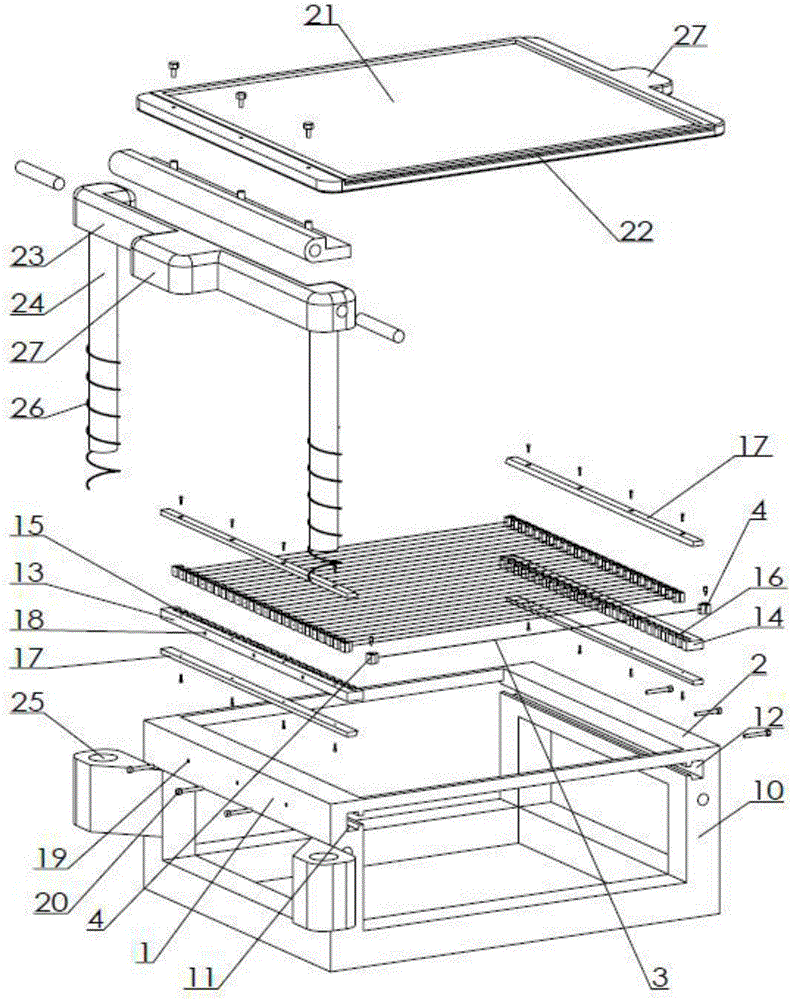

图2为本发明实施例分解示意图。
图3为本发明实施例连接块剖视图。
附图标记名称：1左横梁；2右横梁；3钢丝；4连接块；5钢丝孔；6螺纹孔；7锥形孔；8紧固螺钉；9锥形头；10支架；11左导槽；12右导槽；13左连接条；14右连接条；15左竖向导槽；16右竖向导槽；17压板；18螺纹孔；19过孔；20牵引螺栓；21弹力布；22框架；23升降梁；24导柱；25导套；26弹簧；27手柄。
具体实施方式
本发明实施例如图1、2、3所示，该钢丝式猕猴桃切片装置设有钢丝切刀、左横梁1和右横梁2，钢丝切刀设有直径0.1mm至0.5mm的钢丝3，钢丝两端分别设有连接块4，连接块侧面中部设有水平的供钢丝端头穿过的钢丝孔5，连接块上面设有向下至钢丝孔的螺纹孔6，螺纹孔下部设有锥形孔7，螺纹孔内配有紧固螺钉8，紧固螺钉下端设有将钢丝顶止在锥形孔内的锥形头9，可以将钢丝端头固定在连接块上；左横梁和右横梁平行且处于同一水平高度，左横梁和右横梁间通过筋连接成一矩形框，左横梁和右横梁连接在支架10上，左横梁和右横梁相对的面上分别设有左导槽11和右导槽12，左导槽和右导槽内分别穿插有左连接条13和右连接条14，左连接条和右连接条上分别等距排列有左竖向导槽15和右竖向导槽16，左竖向导槽和右竖向导槽的槽口一一对齐，钢丝切刀与竖向导槽对齐等距排列在左连接条和右连接条间，钢丝两端的连接块分别吻合卡在左竖向导槽和右竖向导槽内，左竖向导槽和右竖向导槽的上下面分别连接有压住连接块的压板17，防止连接块窜动，左连接条左面和右连接条右面分别设有螺纹孔18，左横梁和右横梁对应螺纹孔设有过孔19，穿过过孔与螺纹孔连接有牵引螺栓20，绷紧钢丝；切刀上方设有一弹力布21，弹力布连接在一框架22上，框架一侧铰接在一升降梁23上，升降梁的两端连接有向下伸展的导柱24，支架上设有与导柱配合的导套25，导套与升降梁建设有弹簧26，用于抬升框架复位；在框架和升降梁上分别设有手柄27，便于把持操作
本发明使用时，向上翻转连接有弹力布的框架，将若干剥皮的猕猴桃移放到阵列排布的钢丝上，然后放下框架，并下压升降梁和框架使其随导柱沿导套下降，弹力布与猕猴桃接触并下压猕猴桃，使猕猴桃经钢丝切割成片，切制出的猕猴桃片厚度均匀，而且弹力布按压与猕猴桃接触的部位可随猕猴桃表面形状发生形变，与接触的部位适配，接触面积更大，力量不会集中在较小面积上，减少猕猴桃变形几率；钢丝便于拆卸更换和维护，操作灵活方便，更适合于小规模手工作业，提高生产效率，切制过程中钢丝与猕猴桃接触面积小，阻力小更下压更省力，减轻劳动强度。
实施时，可在切刀一端设有输送带或转运容器，将猕猴桃转运到钢丝上。
综上所述仅为本发明较佳实施例，凡依本申请所做的等效修饰和现有技术添加均视为本发明技术范畴。
