技术领域
本发明涉及一种窨井盖。
背景技术
窨井盖是城市道路上必不可少的市政设施,目前窨井盖被盗现象经常发生,而现有窨井在井盖被盗时并不具有及时报警、提示路人和车辆避让的功能,因而经常造成行人跌落井内受伤、车辆损毁,严重者甚至造成人员的死亡。另外众所周知的原因,更多的窨井盖被盗是发生在夜间,由于夜间光线昏暗、观察困难,缺失井盖的窨井对路人和车辆的威胁更大。而一旦发生人员伤亡、车辆损毁,有关部门处理起来在责任归属、赔偿问题上往往是困难重重,给国家和社会造成了很大的负担。
此外在洪灾发生的区域,经常有窨井盖被下水道中喷涌而出的水流冲走的情况发生,由于此时窨井盖没入水中,因此肉眼无法看到,也容易造成行人落入窨井中。
发明内容
针对现有技术中存在的不足,本发明提供了一种新型窨井盖。
本发明是通过如下技术方案实现的:一种新型窨井盖,包括窨井盖体和配合所述窨井盖体的窨井盖座,所述窨井盖座和所述窨井盖体的配合处设置有光电传感器,所述窨井盖座位于所述窨井盖体的外周设置一圈发光体,所述发光体通过PLC控制器控制,所述光电传感器和所述PLC控制器连接,通过光电传感器检测窨井盖体的有无并将该信号发送到所述PLC控制器以控制发光体,还包括一语音模块和一用于检测人体红外信号的红外线传感器,所述红外线传感器和语音模块均与PLC控制器连接,在所述窨井盖座内设置警示装置,所述警示装置包括气囊和气瓶,所述气囊和气瓶通过管路连通,在所述管路上设置阀门,在所述阀门上套设使得阀门具有打开趋势的弹性件,还包括一固定阀门的水溶性固定块,所述警示装置通过拉绳固定于窨井盖座内,并且所述警示装置通过一密封罩密封,所述密封罩一侧开口,具有开口的一侧固定于所述窨井盖座内壁以实现对该侧的密封,所述密封罩通过一拉绳和所述窨井盖体连接。
本发明具有如下有益效果:通过光电传感器检测窨井盖体的有无,若无窨井盖体则控制在窨井盖周围的发光体发光以提醒行人,并且当下水道中喷涌而出的水流冲走窨井盖时,冲走的窨井盖带动拉绳撕扯开密封警示装置的密封罩,警示装置充气膨胀并且上浮到液面,提醒行人液面下窨井盖被冲走,保证了行人的安全。
附图说明
图1 为本发明的结构示意图。
图2为本发明的原理示意图。
图3为本发明在使用时的俯视示意图。

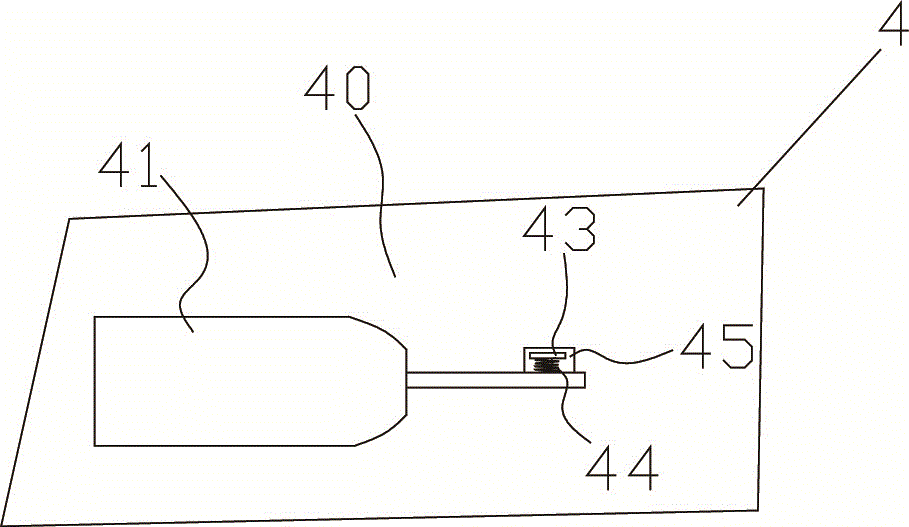

图4为警示装置的结构示意图。
具体实施方式
下面对本发明作进一步详细描述,参见图1至图4,一种新型窨井盖,包括窨井盖体1和配合所述窨井盖体1的窨井盖座2,所述窨井盖座2和所述窨井盖体1的配合处设置有光电传感器6,所述窨井盖座2位于所述窨井盖体1的外周设置一圈发光体3,所述发光体3通过PLC控制器控制,所述光电传感器和所述PLC控制器连接,通过光电传感器检测窨井盖体1的有无并将该信号发送到所述PLC控制器以控制发光体3,通过光电传感器检测窨井盖体的有无,若无窨井盖体则光电传感器发射信号给PLC控制器控制在窨井盖周围的发光体发光以提醒行人。
还包括一语音模块和一用于检测人体红外信号的红外线传感器8,当所述红外线传感器8检测到有人在窨井盖体1丢失时靠近窨井盖座时,则发射信号给PLC控制器,通过PLC控制器控制语音模块发出警报声提醒路人。
在所述窨井盖座2内设置警示装置4,所述警示装置4包括气囊40和气瓶41,所述气囊40和气瓶41通过管路42连通,在所述管路42上设置阀门43,在所述阀门43上套设使得阀门43具有打开趋势的弹性件,更具体的:所述阀门43为旋转打开式的阀门,所述的弹性件44为卷簧,所述卷簧输出沿着阀门打开方向相同的扭矩使得阀门具有打开的趋势。还包括一固定阀门43的水溶性固定块45,所述固定块45套设于阀门43外固定所述阀门43使得所述阀门不会在卷簧的作用力下打开。
所述警示装置4通过拉绳固定于窨井盖座2内(拉绳和气囊连接),并且所述警示装置4通过一密封罩5密封,所述密封罩5一侧开口,具有开口的一侧固定于所述窨井盖座2内壁以实现对该侧的密封,所述密封罩5通过一拉绳和所述窨井盖体1连接。
参见图2,当下水道中喷涌而出的水流冲走窨井盖体1时,所述的窨井盖体1通过拉绳撕扯开所述密封罩5使得所述警示装置4接触窨井盖座2中的水流,固定块45接触水流后溶解,此时固定块45对于阀门的限位作用消失,阀门打开,气瓶中的气体冲入气囊,气囊膨胀浮起后即对行人起到警示作用。
