技术领域
本发明涉及一种笔，特别是涉及一种磁性防摔笔。
背景技术
目前常见的圆珠笔、水笔等通常备有笔帽，当不使用笔时，将笔帽套设在笔筒上带有笔尖的一端上，防止笔因掉落而造成笔尖损坏。然而，为了保护笔尖免受损坏，每次不使用笔时都需将笔帽套设在笔筒上，过程繁琐，人们往往容易忘记或者懒于套设笔帽；而且，由于笔筒和笔帽是不连接的部件，人们通常容易将笔帽遗失，对后续笔的使用带来不便。
发明内容
基于此，有必要提供一种笔帽套设操作简单、不易遗失且对笔尖的保护效果更好的磁性防摔笔。
一种磁性防摔笔，包括：笔本体、固定磁体和磁性笔帽，所述笔本体包括：笔筒及笔芯，
所述笔筒的侧壁上开设有导向孔，所述导向孔的开设方向与所述笔筒的延伸方向相同，所述笔芯容置于所述笔筒内，所述固定磁体固定设置于所述笔筒内，并且，所述固定磁体的位置靠近所述笔筒的书写端处，所述笔芯的笔尖穿设所述笔筒的书写端；
所述磁性笔帽包括：笔帽筒体、连接杆及移动磁体，
所述笔帽筒体套设所述笔筒，所述移动磁体收容于所述笔帽筒体内，所述连接杆穿设所述导向孔并与所述移动磁体及所述笔帽筒体固定连接；
所述固定磁体与所述移动磁体相对的磁极为异名极。
其中一个实施例中，所述固定磁体为环形磁体，所述笔芯穿设所述固定磁体。
其中一个实施例中，所述移动磁体为环形磁体，所述笔芯穿设所述移动磁体。
其中一个实施例中，所述导向孔为两个，两个所述导向孔间隔分布，所述连接杆为两个，两个所述连接杆分别穿设两个所述导向孔。
其中一个实施例中，所述导向孔及所述连接杆的个数均为一个。
其中一个实施例中，所述固定磁体及所述移动磁体为磁铁。
其中一个实施例中，所述固定磁体及所述移动磁体为磁石。
其中一个实施例中，所述笔帽筒体上远离所述移动磁体的开口处固定有橡胶垫。
借由移动磁体与固定磁体之间的吸引力将移动磁体与固定磁体吸合，使得书写端收容于笔帽筒体内，对穿设书写端的笔尖起到有效的保护作用，而且不需要用手将磁性笔帽套设在书写端，操作简单。由于连接杆穿设导向孔，使得磁性笔帽不能与笔本体脱离，不易遗失。
附图说明

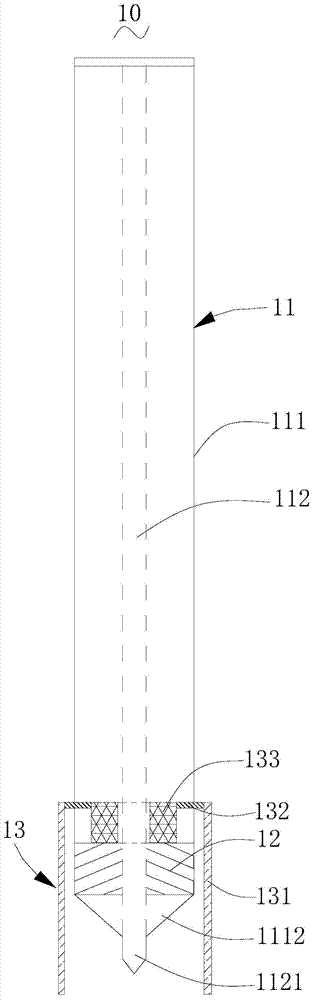

图1为本发明磁性防摔笔中移动磁体与固定磁体吸合时的结构示意图；
图2为图1中所示的磁性防摔笔中移动磁体与固定磁体分离时的结构示意图；
图3为图1中所示的固定磁铁的结构示意图；
图4为图1中所示的磁性笔帽的结构示意图；
图5为图1中所示的笔本体的结构示意图。
具体实施方式
如图1所示，其为本发明磁性防摔笔10中移动磁体133与固定磁体12吸合时的结构示意图，其中，磁性防摔笔10包括：笔本体11、固定磁体12和磁性笔帽13。
笔本体11包括：笔筒111及笔芯112，笔筒111的侧壁上开设有导向孔1111，导向孔1111的开设方向与笔筒111的延伸方向相同，笔芯112收容于笔筒111内，固定磁体12固定收容于笔筒111内，固定磁体12靠近笔筒111的书写端1112处，笔芯112的笔尖1121穿设笔筒111的书写端1112。
磁性笔帽13包括：笔帽筒体131、连接杆132及移动磁体133，笔帽筒体131套设笔筒111，移动磁体133收容于笔帽筒体131内，连接杆132穿设导向孔1111并与移动磁体133及笔帽筒体131固定连接。
固定磁体12与移动磁体133相互朝向的磁极为异名极。
请参阅图2，其为磁性防摔笔10中移动磁体133与固定磁体12分离时的结构示意图。
当需要使用磁性防摔笔10时，用手施力于磁性笔帽13上，克服移动磁体133与固定磁体12之间的吸引力，磁性笔帽13通过连接杆132沿导向孔1111滑动，从图1所示的与固定磁体12吸合时的位置移动到图2所示的与固定磁体12分离时的位置，此时用手夹持住笔筒111的书写端1112与磁性笔帽13之间的部位进行书写。
当不使用磁性防摔笔10时，手从笔筒111的书写端1112与磁性笔帽13之间的部位处移开，借由移动磁体133与固定磁体12之间的吸引力将移动磁体133与固定磁体12吸合，使得书写端1112收容于笔帽筒体131内，对穿设书写端1112的笔尖1121起到有效的保护作用，而且不需要用手将磁性笔帽13套设在书写端1112，操作简单。由于连接杆132穿设导向孔1111，使得磁性笔帽13不能与笔本体11脱离，不易遗失。
另外，当磁性防摔笔10从高处掉落，移动磁体133与固定磁体12处于分离状态时，在磁性防摔笔10掉落过程中，移动磁体133与固定磁体12快速吸合，笔尖1121收容于笔帽筒体131内，避免笔尖1121因直接触地而损坏。
在本实施例中，笔芯112放置于笔筒111内，不能实现笔尖1121经由笔筒111的书写端1112穿出或缩入所述笔筒111内。
在其它实施例中，磁性防摔笔10也可以为自动笔，笔芯112放置于笔筒111内，通过按压自动笔上的伸缩触发机构，使得笔尖1121经由笔筒111的书写端1112穿出或缩入笔筒111内。当人们使用是自动笔的磁性防摔笔10而忘记按压自动笔上的伸缩触发机构，笔尖1121没有缩入笔筒111内时，同样可以通过磁性笔帽13保护笔尖1121免于遭到损坏。
如图3所示，其为在本实施例中固定磁体12的结构示意图，其为环形磁体，笔芯112穿设固定磁体12。
可以理解，固定磁体12不限于环形磁体，由于本方案中固定磁体12的实际作用是借由移动磁体133与固定磁体12之间的吸引力将移动磁体133与固定磁体12吸合，使得书写端1112收容于笔帽筒体131内，对穿设书写端1112的笔尖1121起到有效的保护作用，因此，基于固定磁体12的实际作用的构思，在其它实施例中，固定磁体12也可以为矩形、半圆形或不规则形状。
请同时参阅图4及图5，其分别为本实施例中磁性笔帽13的结构示意图及笔本体11的结构示意图，其中，移动磁体133为环形磁体，笔芯穿设移动磁体，为了将移动磁体133与笔帽筒体131的内壁牢固连接，连接杆132为两个，供两个连接杆132分别穿设的间隔分布于笔筒111上的导向孔1111也为两个。
可以理解，连接杆132及导向孔1111的数量不限于两个，由于本方案中连接杆132的实际作用是穿过导向孔1111将移动磁体133与笔帽筒体131的内壁固定连接，因此，基于连接杆132的实际作用的构思，在其它实施例中，连接杆132的数量也可以为一个或两个以上。
可以理解，移动磁体133不限于环形磁体，由于本方案中移动磁体133的实际作用是借由固定磁体12和移动磁体133之间的吸引力将其与固定磁体12吸合，使得书写端1112收容于笔帽筒体131内，对穿设书写端1112的笔尖1121起到有效的保护作用，从而，基于移动磁体133的实际作用的构思，在其它实施例中，移动磁体133也可以为矩形、三角形或不规则形状。
为了更好的缓冲磁性防摔笔10下落触地时的冲撞力，防止固定磁体12和移动磁体133因为冲撞力而分离，导致笔芯112失去磁性笔帽13的保护而触地损坏，在其它实施例中，笔帽筒体131上远离移动磁体133的开口处固定有橡胶垫，从而消弱缓冲磁性防摔笔10下落触地时的冲撞力。
为了更好的避免因磁性防摔笔10下落触地时产生的冲撞力将固定磁体12和移动磁体133分离，优选为磁性引力较大的固定磁体12及移动磁体133。
自然界各类岩石中最常见的磁性矿物有铁钛、铁锰氧化物及氢氧化物、铁的硫化物以及铁、钴、镍、合金等等。在本实施例中，固定磁体12及移动磁体133为磁铁，也可以为磁石。
以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
