一种应用于普那霉素分离的吸附剂的制备方法

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:化学化工
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本发明涉及一种树脂吸附剂的制备方法,特别是一种应用于普那霉素分离的吸附剂的制备方法。


背景技术

普那霉素(又称原始霉素)属链阳性菌素类抗生素,分子式C45H54N8O10,系始旋链霉菌产生,由普那霉素I(PIA,PIB,PIC)和普那霉素II(PIIA,PIIB)组成,两者的组合比例大约是由约30%的普那霉素I(PI)和约70%的普那霉素II(PII),普那霉素I为环六肽内酯,普那霉素II为多不饱和环内酯,其中PIA和PIIA是普那霉素的主要组分。二者组合比例大约是30%的普那霉素I和70%的普那霉素II。普那霉素主要用于治疗由革兰氏阳性菌包括耐药菌引起的感染。普那霉素经过化学修饰得到的水溶性衍生物喹奴普丁/达福普丁对耐药性革兰氏阳性菌具有很强的杀菌作用,且有较长的抗生素后效应和不易产生耐药性等优点,是目前治疗由耐药的革兰氏阳性菌引起的感染最有效的抗生素之一。

普那霉素IA的分子骨架是由1个3-羟基吡啶羧酸残基和L-苏氨酸、D-氨基丁酸、L-脯氨酸、4-二甲基氨基-L-苯丙氨酸、4-酮-L-六氢吡啶羧酸和L-苯甘氨酸等6个氨基酸残基聚合而成的环状结构。PIA大环的第5位的L-DMPAPA残基被4-甲基氨基-L-苯丙氨酸残基替换就形成PIB,而PIB的第3位D-氨基丁酸残基被D-丙胺酸残基替换后又形成PIC分子。

US3154475公开了普那霉素的传统提取方法。发酵液调PH至3,过滤分离得到滤液,用稀碱调滤液PH至7,然后用有机溶剂二氯甲烷直接萃取滤液,得到含有目的物的萃取液,真空浓缩,用石油醚处理即得到普那霉素粗品,粗品用二氯甲烷溶解,上粉末状活性炭柱层析,二氯甲烷洗脱,收集中央部分,石油醚处理得到沉淀,洗涤干燥后得到纯品,提取总收率约50%。该提取方法存在以下缺点:溶剂消耗量大,且乳化严重,不利于操作,总收率低,不适用规模化生产。

CN1311069公开了原始旋链霉菌CGMCC0957,用其生产原始霉素。本发明还涉及生产原始霉素的方法,即在培养基中以适宜的条件培养始旋链霉菌CGMCC0957,高效生产原始霉素的方法。精制溶解于二氯甲烷中,过滤,滤液进装填颗粒活性炭的柱,用二氯甲烷冲洗,收集中央部分,浓缩液过滤,滤液用石油醚处理,得到沉淀,洗涤干燥后得到纯品。该提取方法存在以下缺点:溶剂消耗量大,总收率低,不适用规模化生产。

CN102558302公开了一种分离纯化普那霉素的方法,属于生物技术领域。该方法的主要步骤为:吸附树脂洗脱、纳滤浓缩、溶媒结晶、浓缩干燥后获得普那霉素成品。

CN102465164公开了一种普那霉素的制备方法,发酵液经酸化后,固液分离得到滤液;滤液经大孔树脂脱色;脱色液用大孔吸附树脂富集后解析;解析液再用活性炭脱色后浓缩、萃取、碱洗;结晶,碱洗液结晶得到普那霉素粗品;粗品再经过重结晶得到普那霉素精粉。

目前文献中所报道的分离纯化方法收率较低,不能以足够稳定和可重现的质量进行批量生产。由于市售的吸附树脂与普那霉素相容性差,吸附能力收到限制,所以需要发明一种新型的吸附树脂,提高对普那霉素的吸附能力。


发明内容

目的在于针对从普那霉素发酵液分离纯化普那霉素对吸附分离材料的要求,提供一种应用于普那霉素分离的吸附剂的制备方法,同时公开其制备方法。

在反应釜中,打入纯水,加入一定量的分散剂,引发剂,苯乙烯/交联剂单体/吡啶-4-丙烯酸/丙烯酸六氟丁酯,致孔剂等,升温至反应温度,待反应结束.烘干,抽提致孔剂,烘干收袋.本发明在聚合中引入少量吡啶-4-丙烯酸作为共聚单体,以提高树脂与含有吡啶基羧酸结构的雷帕霉素的相容性,从而提高了雷帕霉素的收率;丙烯酸六氟丁酯的加入赋予树脂骨架地耐高温,酸碱腐蚀的能力.

本发明提供一种应用于普那霉素分离的吸附剂的制备方法,同时公开其制备方法。通过以下步骤实现:

步骤1.水相的配制

按重量份计,在压力反应釜中内加入100份纯水0.5-2份有机化学分散剂(优选0.5份),搅拌均匀;

所述化学分散剂选自聚乙烯醇、明胶或羟甲基纤维素等。

步骤2.油相的配制

按重量份计,将100份苯乙烯、30-100份(优选50份)二乙烯基苯、3-10份(优选5份)吡啶-4-丙烯酸,3-10份(优选5份)丙烯酸六氟丁酯混合,再加入0.5-3份过氧化物引发剂(优选2份)、10-40份致孔剂,搅拌均匀;

步骤3.悬浮聚合反应

将步骤2烧杯中配好的油相溶液加到步骤1中装有已配制水相的压力反应釜中,在70-115℃反应8-20h,反应结束后放料,水洗微球至水清澈,烘干后将致孔剂抽提干净,得到产品.

步骤2所述的吡啶-4-丙烯酸结构式见式(1),为市售产品,如常州安赛普化工有限公司生产的产品。

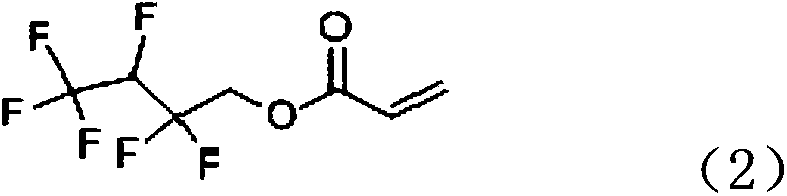

步骤2所述的丙烯酸六氟丁酯结构式见式(2),为市售产品,如武汉凯威斯科技有限公司生产的产品。

步骤2所述的过氧化物引发剂优选过氧化苯甲酰。

步骤2所述的致孔剂是良溶剂或非良溶剂或混合溶剂,如白油,溶剂油,甲苯等,优选甲苯。

本发明的有益效果:

本发明在聚合中引入少量吡啶-4-丙烯酸作为共聚单体,以提高树脂与含有吡啶基羧酸结构的雷帕霉素的相容性,从而提高了雷帕霉素的收率;丙烯酸六氟丁酯的加入赋予树脂骨架地耐高温,酸碱腐蚀的能力。


具体实施方式

以下实施例仅仅是进一步说明本发明,并不是限制本发明保护的范围。

实施例1

步骤1.水相的配制

按重量份计,在压力反应釜内加入100份纯水,0.5份明胶,搅拌均匀。

步骤2.油相的配制

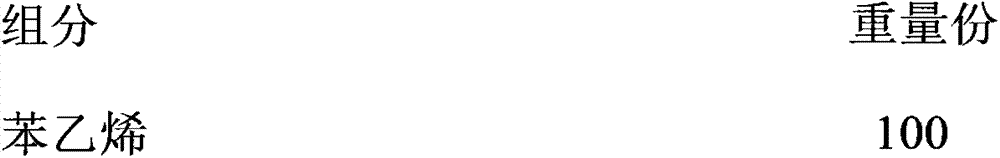

将以下比例的油相组分在烧杯中混合,搅拌均匀;

步骤3.悬浮聚合反应

将步骤2中配好的油相溶液加到步骤1中装有已配制水相的压力反应釜中,在90℃反应16h,反应结束后放料,反应结束后放料,水洗微球至水清澈,烘干后将致孔剂抽提干净,得到产品.编号为W-1

实施例2

步骤1.水相的配制

按重量份计,在压力反应釜内加入100份纯水,1.5份聚乙烯醇,搅拌均匀。步骤2.油相的配制

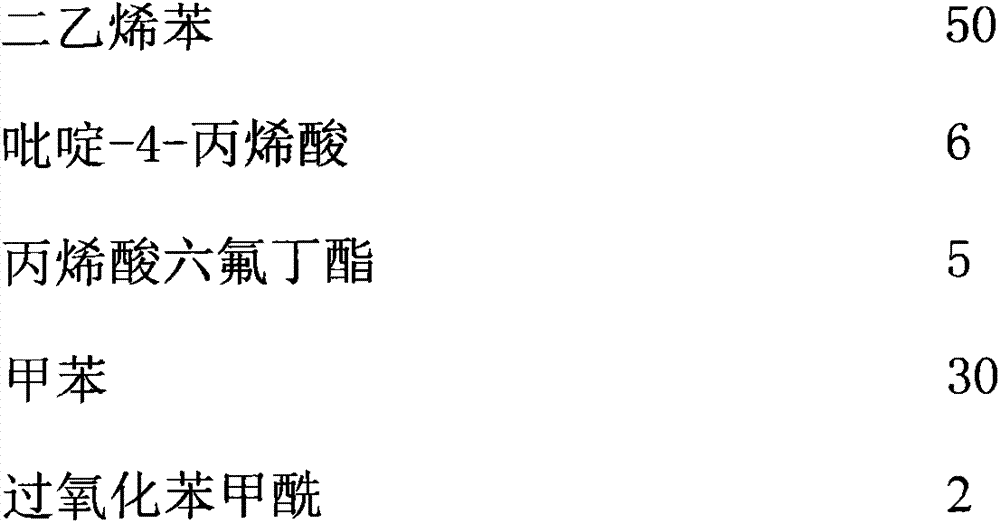

将以下比例的油相组分在烧杯中混合,搅拌均匀;

步骤3.悬浮聚合反应

将步骤2中配好的油相溶液加到步骤1中装有已配制水相的压力反应釜中,在70℃反应20h,反应结束后放料,反应结束后放料,水洗微球至水清澈,烘干后将致孔剂抽提干净,得到产品.编号为W-2

实施例3

步骤1.水相的配制

按重量份计,在压力反应釜内加入100份纯水,2份羟甲基纤维素,搅拌均匀。

步骤2.油相的配制

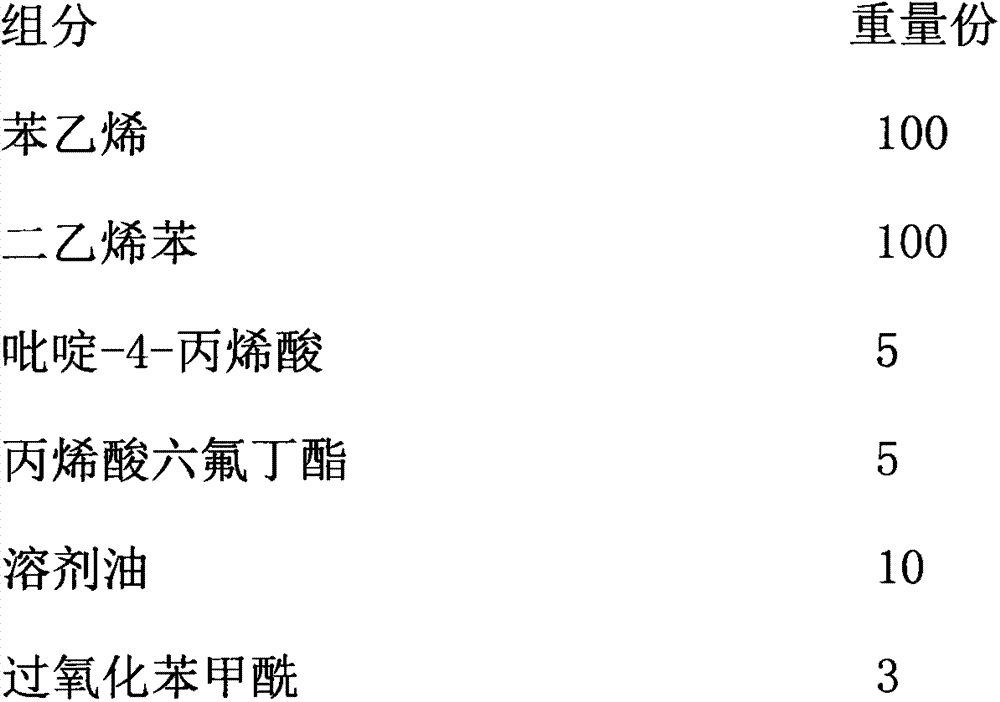

将以下比例的油相组分在烧杯中混合,搅拌均匀;

步骤3.悬浮聚合反应

将步骤2烧杯中配好的油相溶液加到步骤1中装有已配制水相的压力反应釜中,在115℃反应8h,反应结束后放料,反应结束后放料,水洗微球至水清澈,烘干后将致孔剂抽提干净,得到产品.编号为W-3

实施例4

步骤2中吡啶-4-丙烯酸重量份为10,其它同实施例1。所得产品编号为W-4。

实施例5

步骤2中吡啶-4-丙烯酸重量份为3,其它同实施例1。所得产品编号为W-5。

实施例6

步骤2中丙烯酸六氟丁酯重量份为10,其它同实施例1。所得产品编号为W-6。

实施例7

步骤2中丙烯酸六氟丁酯重量份为3,其它同实施例2。所得产品编号为W-7。

对比例1

步骤2中吡啶-4-丙烯酸重量份为0,其它同实施例1。所得产品编号为W-8

对比例2

步骤2中丙烯酸六氟丁酯重量份为0,其它同实施例1。所得产品编号为W-9

对比例3

步骤2中丙烯酸六氟丁酯重量份为0,其它同实施例8。所得产品编号为W-10

用傅里叶变换红外光谱仪,溴化钾压片对所合成的各树脂做红外光谱分析。由反应产物的红外光谱可知:W1-W7,W9在1300和1200cm-1附近出现丙烯酸的-OH伸缩振动峰,在1530cm-1附近出现吡啶的C=N伸缩振动峰,说明在树脂的骨架中引入了吡啶-4-丙烯酸;W1-W7,W8样品的图谱中在1250cm-1附近有CF2,CF3的伸缩振动峰,665cm-1附近有CF2CF3的吸收峰,在1700cm-1附近有丙烯酸的羰基伸缩振动峰,说明有丙烯酸六氟丁酯的存在;所以可确定本专利产品生成由苯乙烯交联体系与吡啶-4-丙烯酸,丙烯酸六氟丁酯单体共聚的聚合物。

实施例8

准确称取预处理后的实施例1-7和对比例1-3制得的吸附剂各5g,置于250mL具塞磨口三角瓶中,精密加人100mL提取原液,将三角瓶在室温下振荡5h,充分吸附后,过滤,取滤液使用LC-lOAD高效液相色谱仪测定普那霉素的浓度,计算普那霉素收率,见表1:

表1:本专利制得的吸附剂收率一览表

产品编号收率%W-178W-273W-381W-484W-575W-684W-777W-862W-960W-1048

专 / 利 / 交 / 易 / 流 / 程

安 / 全 / 保 / 障

  • 确保每个项目方信息真实有效;
  • 提供全程贴身服务,专业客服人员全程跟进对接环节;
  • 提供专业的技术交易咨询服务,协助完成签约交易;
  • 提供资金担保服务,确保买方资金安全;
  • 提供交易订单存证数据,协助处理技术交易纠纷。

专 / 利 / 交 / 易 / 常 / 见 / 问 / 题

1、在赋翼网没有找到自己需要的专利怎么办?

答:如果在网站没有找到须要的专利,可联系客服提交自己的需求,工作人员会在十分钟内检索全网专利库,给满意的答复。

2、在赋翼网购买专利安全吗?

答:赋翼网所出售专利均经专利权人本人核实,专利真实有效,请放心购买。

3、购买专利是一次性收费吗? 还有其他的费用吗?

答:在赋翼网购买专利,均为一次性收费(办理期间客户另提其他要求除外)。

4、购买后多久能收到专利证书?

答:跟赋翼网签订合作合同后,工作人员会立刻办理进行手续办理,买专利最快7天下证(根据办理速度不同,具体下证时间以国家知识产权局实际为准)。

5、购买后变更失败怎么办?

答:如遇到付款后未能按照合同约定变更专利权人(含合同约定任何一项没有做到),经核实后赋翼网将在2个工作日内全额退款。

—— 购买专利 ——

信息保护中,请放心填写

推 荐 专 利 更多
