技术领域
本发明属于洗手盆结构领域，具体涉及感应式洗手盆结构。
背景技术
洗手盆是一种人们日常生活中不可缺少的卫生洁具；现有的洗手盆大多是通过手推动龙头手柄来实现出水的操作。但是在医院里,洗手盆的龙头手柄沾满了细菌和病毒；这样就增加了病毒传播的途径，目前市面上广泛使用的感应式水龙头，其感应区很小，出水量也是单一固定的，使用者必须把手靠近感应器才能使水龙头出水，而且，水龙头的感应区和出水区往往是不重合；如果使用者单次没有完成洗手操作，就需要把手再次放到感应区，非常不方便。
发明内容
本发明所要解决的技术问题是：针对现有技术存在的不足，提供一种结构简单，部件少，水流速可灵活调节，使用方便的感应式洗手盆装置。
为实现本发明之目的，采用以下技术方案予以实现：一种感应式洗手盆装置，包括有洗手盆，固定安装在洗手盆后侧中间上部的水龙头和开设在洗手盆底部的排水口，所述洗手盆的底部安装有5个传感器，所述传感器沿洗手盆前后方向等间距分布；所述洗手盆前侧上部成型有弧形的导流壁，所述的水龙头的上端部为开口朝向洗手盆前侧的出水管，出水管与水平面呈10°~20°夹角；所述水龙头下端连接有连接管，连接管并联连接有3个通径依次递增的电磁阀，各个电磁阀的另一端与进水管连接；所述的5个传感器及3个电磁阀分别与一个控制器电连接；所述的3个电磁阀包括有第一电磁阀、第二电磁阀和第三电磁阀，所述的第二电磁阀管路的截面积与第一电磁阀管路的截面积相等；所述的第三电磁阀管路的截面积是第一电磁阀的3倍；所述的5个传感器由洗手盆后侧到前侧依次为第一传感器、第二传感器、第三传感器、第四传感器和第五传感器，第一传感器检测到信号时第一电磁阀导通，第二传感器检测到信号时第一电磁阀和第二电磁阀导通，第三传感器检测到信号时第三电磁阀导通，第四传感器检测到信号时第一电磁阀和第三电磁阀导通，第五传感器检测到信号时3个电磁阀均导通；有多个传感器检测到信号时，以最靠近洗手盆前侧的传感器信号为准。
作为优选方案：所述的传感器是红外光电传感器。
所述的出水管设置成与水平面呈10°~20°夹角，这样水流沿着出水管流出时大致呈抛物线形状，根据水流的大小水流喷出的距离相应增加，且水流较小时水也不会沿着出水管-水龙头流淌到洗手盆外；洗手或用水时，手部放在第一传感器上方位置，则仅有第一电磁阀打开放水，水流较小，手部放在第二传感器上方位置，则第一电磁阀和第二电磁阀同时打开放水，水流增大，同理手部放在第三、第四传感器上方位置，水流逐渐增大，手部放在第五传感器上方位置，则三个电磁阀同时打开放水，水流最大。这样，可根据不同的用水需求灵活控制水龙头的出水流速，使用效果理想。通过三个电磁阀配合可形成五档流速调节，减少了部件，节约成本。当水流较大时，水流可能喷射到洗手盆的前侧壁面上，此时导流壁使水流向下流淌，避免水流到洗手盆外或喷到用户身上。
本发明还提供另一种感应式洗手盆装置，包括有洗手盆，固定安装在洗手盆后侧中间上部的水龙头和开设在洗手盆底部的排水口，所述洗手盆内整体呈长方体形状，洗手盆的一个侧面上安装有5个传感器，所述传感器沿洗手盆前后方向等间距分布，且各个传感器的安装高度自洗手盆后侧向洗手盆前侧逐渐降低；所述洗手盆前侧上部成型有弧形的导流壁，所述的水龙头的上端部为开口朝向洗手盆前侧的出水管，出水管与水平面呈10°~20°夹角；所述水龙头下端连接有连接管，连接管并联连接有3个通径依次递增的电磁阀，各个电磁阀的另一端与进水管连接；所述的5个传感器及3个电磁阀分别与一个控制器电连接；所述的3个电磁阀包括有第一电磁阀、第二电磁阀和第三电磁阀，所述的第二电磁阀管路的截面积与第一电磁阀管路的截面积相等；所述的第三电磁阀管路的截面积是第一电磁阀的3倍；所述的5个传感器由洗手盆后侧到前侧依次为第一传感器、第二传感器、第三传感器、第四传感器和第五传感器，第一传感器检测到信号时第一电磁阀导通，第二传感器检测到信号时第一电磁阀和第二电磁阀导通，第三传感器检测到信号时第三电磁阀导通，第四传感器检测到信号时第一电磁阀和第三电磁阀导通，第五传感器检测到信号时3个电磁阀均导通；有多个传感器检测到信号时，以最靠近洗手盆前侧的传感器信号为准。
作为优选方案：所述的传感器是红外光电传感器。
与前述方案相比较，除了具备前述方案的有益效果之外，由于将传感器安装在洗手盆的侧壁上，这样传感器不容易被弄脏，防水性能要求也相对降低。另外传感器的导线从洗手盆的侧壁穿出与控制器连接，相比设置在洗手盆底部布线更加方便，降低了洗手盆的加工难度。另外，各个传感器的安装高度自洗手盆后侧向洗手盆前侧逐渐降低，这样设计的原因是在于使用者接水或洗手时手部是向前伸出的，伸到第一传感器位置需要伸出较长距离，伸到第五传感器位置则伸出距离较短，相应手部的位置也就降低，刚好能够方便被相应位置上的传感器检测到，使用舒适度较好。
一种感应式洗手盆装置，包括有洗手盆，固定安装在洗手盆后侧中间上部的水龙头和开设在洗手盆底部的排水口，其特征在于：所述洗手盆内整体呈长方体形状，洗手盆的底部和一个侧面上安装有5组传感器，每组传感器包括位于洗手盆底部和侧面上同一前后位置上的各一个传感器，位于洗手盆底部的5个传感器沿洗手盆前后方向等间距分布；位于洗手盆侧面上的5个传感器沿洗手盆前后方向等间距分布，且各个传感器的安装高度自洗手盆后侧向洗手盆前侧逐渐降低；所述洗手盆前侧上部成型有弧形的导流壁，所述的水龙头的上端部为开口朝向洗手盆前侧的出水管，出水管与水平面呈10°~20°夹角；所述水龙头下端连接有连接管，连接管并联连接有3个通径依次递增的电磁阀，各个电磁阀的另一端与进水管连接；所述的5组传感器及3个电磁阀分别与一个控制器电连接；所述的3个电磁阀包括有第一电磁阀、第二电磁阀和第三电磁阀，所述的第二电磁阀管路的截面积与第一电磁阀管路的截面积相等；所述的第三电磁阀管路的截面积是第一电磁阀的3倍；所述的5组传感器由洗手盆后侧到前侧依次为第一传感器、第二传感器、第三传感器、第四传感器和第五传感器，第一传感器检测到信号时第一电磁阀导通，第二传感器检测到信号时第一电磁阀和第二电磁阀导通，第三传感器检测到信号时第三电磁阀导通，第四传感器检测到信号时第一电磁阀和第三电磁阀导通，第五传感器检测到信号时3个电磁阀均导通；有多个传感器检测到信号时，以最靠近洗手盆前侧的传感器信号为准，且只有当位于同一前后位置上的两个传感器均检测到信号时相应电磁阀才导通。
作为优选方案：所述的传感器是红外光电传感器。
该方案除了具备第一个方案所具备的有益效果之外，由于通过两个一组的传感器来检测使用者手部的位置，感应更加准确，避免了某个位置的传感器受到污染而产生误判而导致电磁阀常开而浪费水资源，并且，即使某个别传感器故障，仍不会影响水龙头其它档位的出水，检修的周期可相对延长，降低了维护成本。
附图说明

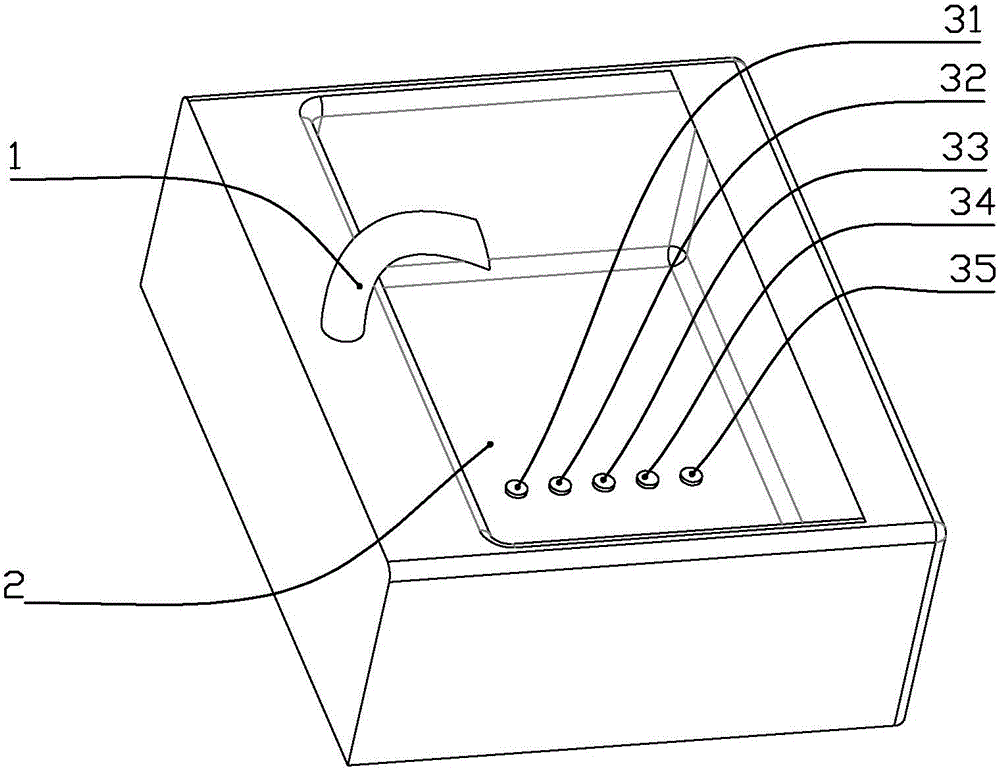

图1、图2是实施例1的结构示意图。
图3是图2的A-A向结构示意图。
图4是本发明电磁阀的连接结构图。
图5是本发明电路系统的连接结构示意图。
图6是实施例2的结构示意图。
图7是实施例3的结构示意图。
1、水龙头；11、出水管；12、连接管；2、洗手盆；31、第一传感器；32、第二传感器；33、第三传感器；34、第四传感器；35、第五传感器；4、排水口；5、导流壁；61、第一电磁阀；62、第二电磁阀；63、第三电磁阀；7、进水管。
具体实施方式
下面根据附图对本发明的具体实施方式做一个详细的说明。
实施例1
根据图1至图5所示，本实施例所述的一种感应式洗手盆装置，包括有洗手盆2，固定安装在洗手盆后侧中间上部的水龙头1和开设在洗手盆底部的排水口4，所述洗手盆的底部安装有5个传感器，所述传感器沿洗手盆前后方向等间距分布；所述洗手盆前侧上部成型有弧形的导流壁5，所述的水龙头的上端部为开口朝向洗手盆前侧的出水管11，出水管与水平面呈10°~20°夹角；所述水龙头下端连接有连接管12，连接管并联连接有3个通径依次递增的电磁阀，各个电磁阀的另一端与进水管7连接；所述的5个传感器及3个电磁阀分别与一个控制器电连接；所述的3个电磁阀包括有第一电磁阀61、第二电磁阀62和第三电磁阀63，所述的第二电磁阀管路的截面积与第一电磁阀管路的截面积相等；所述的第三电磁阀管路的截面积是第一电磁阀的3倍；所述的5个传感器由洗手盆后侧到前侧依次为第一传感器31、第二传感器32、第三传感器33、第四传感器34和第五传感器35，第一传感器检测到信号时第一电磁阀导通，第二传感器检测到信号时第一电磁阀和第二电磁阀导通，第三传感器检测到信号时第三电磁阀导通，第四传感器检测到信号时第一电磁阀和第三电磁阀导通，第五传感器检测到信号时3个电磁阀均导通；有多个传感器检测到信号时，以最靠近洗手盆前侧的传感器信号为准。所述的传感器是红外光电传感器。
洗手或用水时，手部放在第一传感器上方位置，则仅有第一电磁阀打开放水，水流较小，手部放在第二传感器上方位置，则第一电磁阀和第二电磁阀同时打开放水，水流增大，同理手部放在第三、第四传感器上方位置，水流逐渐增大，手部放在第五传感器上方位置，则三个电磁阀同时打开放水，水流最大。
实施例2
根据图4至图6所示，本实施例所述的一种感应式洗手盆装置，包括有洗手盆，固定安装在洗手盆后侧中间上部的水龙头和开设在洗手盆底部的排水口，所述洗手盆内整体呈长方体形状，洗手盆的一个侧面上安装有5个传感器，所述传感器沿洗手盆前后方向等间距分布，且各个传感器的安装高度自洗手盆后侧向洗手盆前侧逐渐降低；所述洗手盆前侧上部成型有弧形的导流壁，所述的水龙头的上端部为开口朝向洗手盆前侧的出水管，出水管与水平面呈10°~20°夹角；所述水龙头下端连接有连接管，连接管并联连接有3个通径依次递增的电磁阀，各个电磁阀的另一端与进水管连接；所述的5个传感器及3个电磁阀分别与一个控制器电连接；所述的3个电磁阀包括有第一电磁阀、第二电磁阀和第三电磁阀，所述的第二电磁阀管路的截面积与第一电磁阀管路的截面积相等；所述的第三电磁阀管路的截面积是第一电磁阀的3倍；所述的5个传感器由洗手盆后侧到前侧依次为第一传感器、第二传感器、第三传感器、第四传感器和第五传感器，第一传感器检测到信号时第一电磁阀导通，第二传感器检测到信号时第一电磁阀和第二电磁阀导通，第三传感器检测到信号时第三电磁阀导通，第四传感器检测到信号时第一电磁阀和第三电磁阀导通，第五传感器检测到信号时3个电磁阀均导通；有多个传感器检测到信号时，以最靠近洗手盆前侧的传感器信号为准。所述的传感器是红外光电传感器。
洗手或用水时，手部放在第一传感器位置，则仅有第一电磁阀打开放水，水流较小，手部放在第二传感器位置，则第一电磁阀和第二电磁阀同时打开放水，水流增大，同理手部放在第三、第四传感器位置，水流逐渐增大，手部放在第五传感器位置，则三个电磁阀同时打开放水，水流最大。
实施例3
根据图4、图5和图7所示，本实施例所述的一种感应式洗手盆装置，包括有洗手盆，固定安装在洗手盆后侧中间上部的水龙头和开设在洗手盆底部的排水口，其特征在于：所述洗手盆内整体呈长方体形状，洗手盆的底部和一个侧面上安装有5组传感器，每组传感器包括位于洗手盆底部和侧面上同一前后位置上的各一个传感器，位于洗手盆底部的5个传感器沿洗手盆前后方向等间距分布；位于洗手盆侧面上的5个传感器沿洗手盆前后方向等间距分布，且各个传感器的安装高度自洗手盆后侧向洗手盆前侧逐渐降低；所述洗手盆前侧上部成型有弧形的导流壁，所述的水龙头的上端部为开口朝向洗手盆前侧的出水管，出水管与水平面呈10°~20°夹角；所述水龙头下端连接有连接管，连接管并联连接有3个通径依次递增的电磁阀，各个电磁阀的另一端与进水管连接；所述的5组传感器及3个电磁阀分别与一个控制器电连接；所述的3个电磁阀包括有第一电磁阀、第二电磁阀和第三电磁阀，所述的第二电磁阀管路的截面积与第一电磁阀管路的截面积相等；所述的第三电磁阀管路的截面积是第一电磁阀的3倍；所述的5组传感器由洗手盆后侧到前侧依次为第一传感器、第二传感器、第三传感器、第四传感器和第五传感器，第一传感器检测到信号时第一电磁阀导通，第二传感器检测到信号时第一电磁阀和第二电磁阀导通，第三传感器检测到信号时第三电磁阀导通，第四传感器检测到信号时第一电磁阀和第三电磁阀导通，第五传感器检测到信号时3个电磁阀均导通；有多个传感器检测到信号时，以最靠近洗手盆前侧的传感器信号为准，且只有当位于同一前后位置上的两个传感器均检测到信号时相应电磁阀才导通。所述的传感器是红外光电传感器。
洗手或用水时，手部放在第一传感器位置，则仅有第一电磁阀打开放水，水流较小，手部放在第二传感器位置，则第一电磁阀和第二电磁阀同时打开放水，水流增大，同理手部放在第三、第四传感器位置，水流逐渐增大，手部放在第五传感器位置，则三个电磁阀同时打开放水，水流最大。
