技术领域
本发明涉及环卫清扫车,尤其是一种清扫车隔灰屏罩。
背景技术
为了对道路进行有效的清洁,目前普遍应用的是汽车动力和小型机动车为动力的清扫机械,这些机械的清扫方式采用的是立式回旋扫、洒水、抽气吸尘原理,其清扫部件是裸露式作业,为了减少灰尘污染环境,必须喷洒大量的水,吸尘功率要求也很高,结构也相对复杂,且对窄小路面的清扫受到一定的局限。
发明内容
本发明的目的就是提供一种密封性能好,能防止灰尘外扬的清扫车隔灰屏罩。
本发明的清扫车隔灰屏罩,包括灰尘罩,卧式滚扫轮外灰尘罩的一端与灰尘托板、灰尘通道相连,灰尘通道与垃圾箱相通,其特征在于,灰尘罩的另一端安装有两层以上的活动端部软帘,同一层的活动端部软帘由相同大小的软片组成一排,不同层的活动端部软帘的软片高度不相同,从外层到里层活动端部软帘的软片高度依次递减,且一层软片间的分隔缝与另一层软片间的分隔缝交错排列;灰尘罩两侧分别安装有活动侧部软帘,活动侧部软帘由若干层软片拼接而成,以中间软片为对称面,其余软片对称排列,中间软片的高度最大,沿两侧软片高度依次递减。
本发明的清扫车隔灰屏罩,采用活动端部软帘与活动侧部软帘结构,即使遇上障碍物时,也能保持清扫空间的密封性,将卧式滚扫轮局限在与外环境隔离的屏蔽环境中作业,能够保持灰尘罩、灰尘通道与外界环境的隔离,防止灰尘的外扬,可以把路面的灰尘和不平低洼处的灰尘吸扫干净,达到整个地面清洁效果。
附图说明

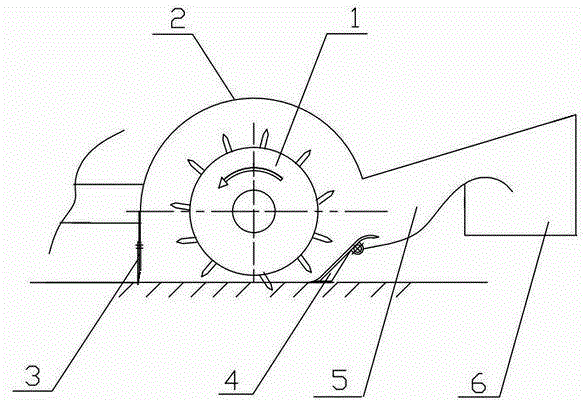

图1为本发明的结构示意图;
图2为图1中部件结构示意图;
图3为图1的部件示意图。
具体实施方式
一种清扫车隔灰屏罩,包括灰尘罩2,卧式滚扫轮1外灰尘罩2的一端与灰尘托板4、灰尘通道5相连,灰尘通道5与垃圾箱6相通,其特征在于,灰尘罩2的另一端安装有两层以上的活动端部软帘3,同一层的活动端部软帘3由相同大小的软片31组成一排,不同层的活动端部软帘3的软片31高度不相同,从外层到里层活动端部软帘3的软片31高度依次递减,且一层软片间的分隔缝32与另一层软片间的分隔缝32交错排列;灰尘罩2两侧分别安装有活动侧部软帘7,活动侧部软帘7由若干层软片拼接而成,以中间软片为对称面,其余软片对称排列,中间软片的高度最大,沿两侧软片高度依次递减。
