技术领域
本发明涉及安全警示装置技术领域，具体为一种水利工程施工用安全警示装置。
背景技术
水利工程师为消除水害和开发利用水资源而修建的工程，按其服务对象分为防洪工程、农田水利工程、水力发电工程、航道和港口工程、供水和排水工程、环境水利工程、海涂围垦工程等，可同时为防洪、供水、灌溉、发电等多种目标服务的水利工程，称为综合利用水利工程，水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标，水利工程与其他工程相比，具有如下特点：影响面广，水利工程规划是流域规划或地区水利规划的组成部分，而一项水利工程的兴建，对其周围地区的环境将产生很大的影响，既有兴利除害有利的一面，又有淹没、浸没、移民、迁建等不利的一面，为此，制定水利工程规划，必须从流域或地区的全局出发，统筹兼顾，以期减免不利影响，收到经济、社会和环境的最佳效果，水利工程一般规模大，投资多，技术复杂，工期较长。
在进行水利工程施工的过程中，为了保证施工安全，常常需要用到安全警示装置，现有的安全警示装置无法调节方向，并且在安装的时候也较为不便，影响警示效果。
发明内容
针对现有技术的不足，本发明提供了一种水利工程施工用安全警示装置，解决了现有的安全警示装置无法调节方向，并且在安装的时候也较为不便，影响警示效果的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种水利工程施工用安全警示装置，包括外框，所述外框底部的两侧均固定连接有稳定装置，所述外框顶部的左侧贯穿有转轴，所述转轴位于外框内部的表面固定连接有卡套，所述转轴位于外框外部的一端固定连接有警示牌，所述外框的左侧贯穿有卡杆，所述卡杆位于外框内部的表面从左至右分别套设有竖板和活动板，所述竖板的顶部和底部分别与外框内壁的顶部和底部固定连接，所述竖板与活动板相对的一侧且位于卡杆的表面固定连接有第一弹簧，所述外框顶部的右侧固定连接有固定板，并且固定板右侧的顶部和底部均固定连接有夹紧装置。
优选的，所述稳定装置包括底框，所述底框的顶部与外框的底部固定连接，所述底框的底部贯穿有移动杆，所述移动杆位于底框外部的一端固定连接有稳定头，所述移动杆位于底框内部的一端固定连接有移动板，所述移动板的顶部与底框内壁的顶部之间固定连接有第二弹簧。
优选的，所述夹紧装置包括夹框，所述夹框的一侧与固定板的一侧固定连接，所述夹框表面的两侧均滑动连接有滑头，所述滑头的一侧与夹框内壁的一侧之间固定连接有第三弹簧，所述滑头的一侧通过连杆转动连接有基座，所述基座的顶部固定连接有夹板。
优选的，所述卡杆位于外框外部的一端固定连接有拉柄。
优选的，所述转轴位于外框外部的表面固定连接有转柄。
有益效果
本发明提供了一种水利工程施工用安全警示装置。具备以下有益效果：
1、本发明通过包括外框，外框底部的两侧均固定连接稳定装置，外框顶部的左侧贯穿转轴，转轴位于外框内部的表面固定连接卡套，转轴位于外框外部的一端固定连接警示牌，外框的左侧贯穿卡杆，卡杆位于外框内部的表面从左至右分别套设竖板和活动板，竖板的顶部和底部分别与外框内壁的顶部和底部固定连接，竖板与活动板相对的一侧且位于卡杆的表面固定连接第一弹簧，达到了可以调整警示牌方向的目的，可以根据需要对指定方向进行警示，便于人们的使用，提高了警示效果。
2、本发明通过底框的顶部与外框的底部固定连接，底框的底部贯穿移动杆，移动杆位于底框外部的一端固定连接稳定头，移动杆位于底框内部的一端固定连接移动板，移动板的顶部与底框内壁的顶部之间固定连接第二弹簧，夹框的一侧与固定板的一侧固定连接，夹框表面的两侧均滑动连接滑头，滑头的一侧与夹框内壁的一侧之间固定连接第三弹簧，滑头的一侧通过连杆转动连接基座，基座的顶部固定连接夹板，达到了警示装置便于安装的目的，简化了安装的过程，并且方便警示牌的放置，延长警示牌的使用寿命。
附图说明

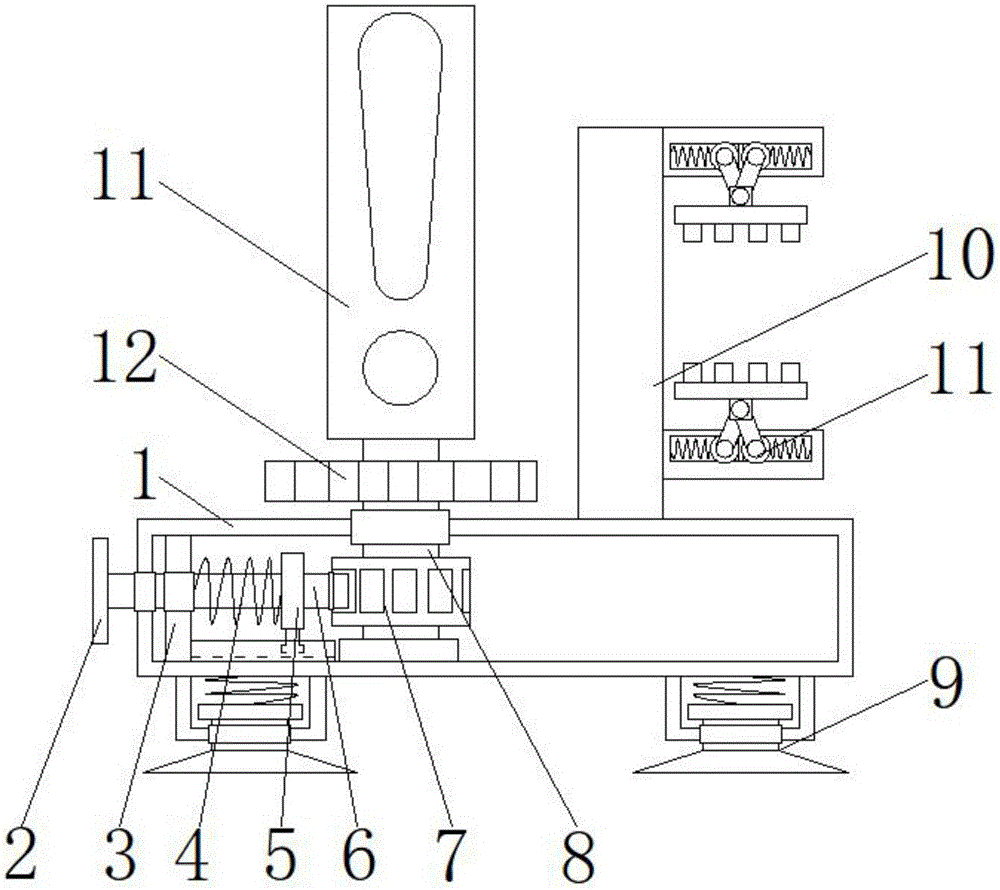

图1为本发明结构示意图；
图2为本发明稳定装置的结构示意图；
图3为本发明夹紧装置的结构示意图。
图中：1外框、2拉柄、3竖板、4第一弹簧、5活动板、6卡杆、7卡套、8转轴、9稳定装置、91底框、92第二弹簧、93移动板、94移动杆、95稳定头、10固定板、11夹紧装置、111夹框、112第三弹簧、113滑头、114基座、115连杆、116夹板、12转柄。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-3，本发明提供一种技术方案：一种水利工程施工用安全警示装置，包括外框1，外框1底部的两侧均固定连接有稳定装置9，外框1顶部的左侧贯穿有转轴8，转轴8位于外框1内部的表面固定连接有卡套7，转轴7位于外框1外部的一端固定连接有警示牌11，外框1的左侧贯穿有卡杆6，卡杆6位于外框1内部的表面从左至右分别套设有竖板3和活动板5，竖板3的顶部和底部分别与外框1内壁的顶部和底部固定连接，竖板3与活动板5相对的一侧且位于卡杆6的表面固定连接有第一弹簧4，外框1顶部的右侧固定连接有固定板10，并且固定板10右侧的顶部和底部均固定连接有夹紧装置11，水利工程施工用安全警示装置，包括外框1，其特征在于：外框1底部的两侧均固定连接有稳定装置9，外框1顶部的左侧贯穿有转轴8，转轴8位于外框1外部的表面固定连接有转柄12，转轴8位于外框1内部的表面固定连接有卡套7，转轴7位于外框1外部的一端固定连接有警示牌11，外框1的左侧贯穿有卡杆6，卡杆6位于外框1外部的一端固定连接有拉柄2，卡杆6位于外框1内部的表面从左至右分别套设有竖板3和活动板5，竖板3的顶部和底部分别与外框1内壁的顶部和底部固定连接，竖板3与活动板5相对的一侧且位于卡杆6的表面固定连接有第一弹簧4，外框1顶部的右侧固定连接有固定板10，并且固定板10右侧的顶部和底部均固定连接有夹紧装置11，夹紧装置11包括夹框111，夹框111的一侧与固定板10的一侧固定连接，夹框111表面的两侧均滑动连接有滑头113，滑头113的一侧与夹框111内壁的一侧之间固定连接有第三弹簧112，滑头113的一侧通过连杆115转动连接有基座114，基座114的顶部固定连接有夹板116。
使用时，拉动拉柄2带动卡杆6向左移动，实现对卡套7的解锁，然后转动转柄12带动转轴8转动，带动警示牌11移动至指定方向后松开拉柄2，对卡套7进行卡锁，实现对警示牌11的固定，当需要安装时，在第三弹簧112的弹力作用下，将两个夹板116夹持在安装架上即可。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
