技术领域
本发明属于游戏道具，特别涉及到团队互动游戏使用的道具。
背景技术
企业或其他组织，常通过办一些互动性的游戏活动，增强团队建设，给团队人员之间建立良好的人际关系，对企业发展有很大的帮助。但因在过去的游戏活动中，缺乏相应的游戏道具，在游戏过程中容易出现作弊现象，缺乏一定的公平性。为此，本人在专利号为2014203453494申请文件中已经公开了一种穿越电网游戏道具，解决了作弊问题、提高了游戏的公平性。但经过多次研究后，发现穿越电网游戏道具，还存在着另外一些不足之处。
一、当移动绳子两端的位置是，绳子的长度也需要发生改变。此时，（1）若使用具有弹性的绳子，绳子长度会自动发生改变，但因绳子有弹性，在游戏过程中，有人若是轻微碰到绳子，绳子就不易掉落。（2）若使用的绳子不具有弹性，则绳子的长度要设计的长些，在使用过程中，将长出来的部分绕在绳子一端的磁铁上，调节位置操作不方便。
二、因“电网”是由许多绳子组成，绳子容易缠绕在一起，在收拾和整理上带来不便。
发明内容
为了解决上面所述穿越电网游戏道具存在的问题，本发明提供的是一种激光感应穿网游戏道具，利用激光光束作为“电网”，实现了无绳布网，省去了整理绳子等问题，同时也有利于方便调节。
本发明解决其技术问题所采用的技术方案是：
激光感应穿网游戏道具，主要包括支架、激光灯、光敏电阻和警报器。所述的支架，包括由两个横杆和两根竖杆组成的四方形框架；所述的四方形框架，在其中的一根横杆和一根竖杆上设有复数个激光灯，在另一根横杆和另一根竖杆上设有复数个光敏电阻；所述的激光灯和光敏电阻在横杆或竖杆上位置，都是可移动调节的。所述的光敏电阻，连接警报器，用于控制警报器的发声。
所述的横杆和竖杆，在杆子的中间都设有滑轨，使得光敏电阻和激光灯在滑轨上可移动调整位置；激光灯还设有角度调节装置。
本发明的工作原理是：调整激光灯，使用激光灯的光束照到对面的光敏电阻上，此时横杆和竖杆上的激光灯发出的光束形成“电网”；当有人在穿越“电网”过程中“触网”，即挡住其中一光束，使得其中一光敏电阻接收不到光线，电阻阻值发生变化，导致警报器发声。
本发明的有益效果主要表现在：利用激光形成“电网”，不需绳子布网、也有容易调节。
附图说明

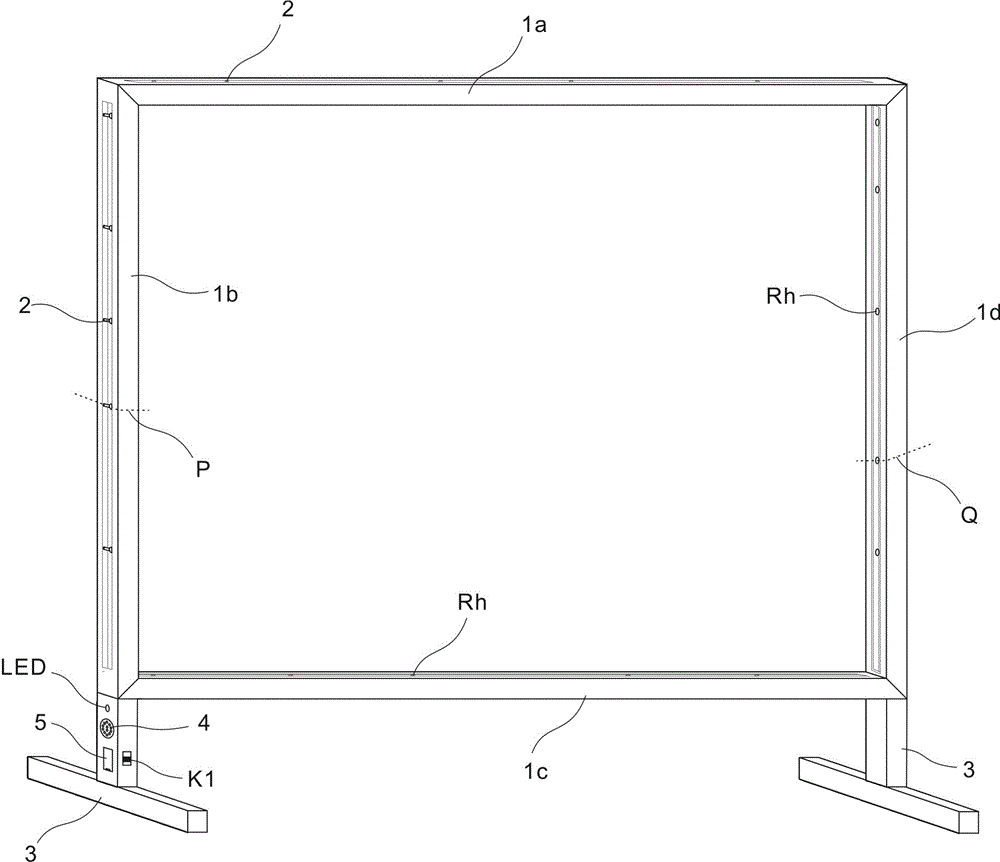

图1是本发明一种实施方式的结构示意图。
图2是图1以按虚线P剖开的断面放大结构示意图。
图3是图1以按虚线Q剖开的断面放大结构示意图。
图4是本发明一种实施方式的电路连接示意图。
图5是本发明一种实施方式激光灯发出光束形成“电网”看到的一种示意图。
具体实施方式
下面结合附图1~5对本发明的一种实施方式作进一步的描述。
激光感应穿网游戏道具，见图1所示；主要包括支架、激光灯2、光敏电阻Rh和警报器。所述的支架，包括两个横杆1a、1c和两根竖杆1b、1d组成一个四方形的框架，在框架的左右两端的下方又设有底座3；其中，左边的竖杆1b和上边的横杆1a上各设有5个激光灯2，相对应，在右边的竖杆1d和下边的横杆1c上也各有5个光敏电阻Rh。
所述的警报器，安装在左边的底座3上；警报器包括发声器4，还包括电池盒5、电源开关K1、晶体管、电阻及电源指示灯LED；所述的发声器4，采用直流蜂鸣器。
所述的横杆和竖杆，在杆子的中间都设有滑轨6，使得光敏电阻Rh和激光灯2在滑轨6上可移动调整位置。
所述的激光灯2及在竖杆1b上的结构，见图2所示。竖杆1b分为两半，中间设有滑轨6；激光灯2安装在球碗7内，球碗7的两侧设有卡口，卡口卡在滑轨6上，使之在滑轨6上可移动调节位置。激光灯2的中间设有圆球8，圆球8在球碗7内，使之激光灯2在球碗7内可旋转调节角度；激光灯2的后端设有握柄9，用于方便用手抓住调节位置和角度。激光灯2在横杆1a上的结构与在竖杆1b上的结构相同。
所述的光敏电阻Rh，在竖杆1d上的结构见图3所示。光敏电阻Rh安装在滑块10上，滑块10设有卡口，卡口卡在滑轨6上，使滑块在滑轨6上可移动调节位置；滑块10的一端设有握柄11，以便用手抓住推动调节位置；光敏电阻Rh接收光线的一面朝向对面的激光灯2。光敏电阻Rh在横杆1c上的结构与在竖杆1d上的结构相同。
以上所述的光敏电阻Rh、激光灯2及警报器的电路连接见图4所示。其中，10个激光灯2并联，图中只标出3个，其它未标出；10个光敏电阻Rh串联，图中只标出3个。
使用本发明的方法如下：
1）调节各光敏电阻Rh、激光灯2的位置，使之能形成适当网格大小的“电网”；
2）打开电源开关K1，调节各激光灯角度，使每个激光灯都能照到对面杆子对应的光敏电阻上。见图5所示，是所有的激光灯发出的光束12形成的激光“电网”示意图。
见图4，电路的工作原理如下：
当每个激光灯都能照到对面杆子对应的光敏电阻上，因接收到较强的光，每个电阻的阻值都很少，10个光敏电阻Rh串联后的总阻值少于20K，晶体管V1导通，而晶体管V2断开，发声器4不发声；
当有人挡住其中一光束时，对应的光敏电阻Rh接收不到光，阻值一下子升高，大于200K，晶体管V1断开，而晶体管V2导通，发声器4发出报警声，表示人触网。
以上所述的光敏电阻，也可以使用其它光敏传感器。
以上所述仅是本发明的一种具体实施方式，对熟知本领域的技术人员来说，在不脱离本发明原理的前提下，在具体的实施过程中做出的一些变化，都应视为本发明保护的范围。
