技术领域
本发明属于医疗用具技术领域，具体地讲是一种内科检查装置。
背景技术
目前，临床上内科在给病人进行检查时，经常地需要用压舌板固定病人舌部观察口腔内变化，另一手拿照明灯照明，还需要拿取温度计测体温，操作起来非常麻烦、费时费力，而且在使用时需要现场消毒处理，很容易消毒不彻底而产生卫生安全问题，容易造成交叉感染，给医务人员增加了工作难度。
发明内容
本发明的目的是提供一种在给内科病人检查时操作简便、省时省力，消毒彻底的内科检查装置。
本发明的技术方案是：内科检查装置，包括检查台，在检查台上侧设有折叠照明支架，折叠照明支架下侧设有照明架连接转盘，照明架连接转盘通过照明架固定座和检查台连接在一起，照明架固定座上面设有照明控制开关，折叠照明支架上面设有照明架折叠连接转轴，照明架折叠连接转轴右侧设有折叠转轴紧固把手，折叠照明支架上端设有手术无影灯，手术无影灯通过无影灯连接转轴和折叠照明支架连接在一起，无影灯连接转轴上侧设有无影灯转轴紧固把手，折叠照明支架右侧设有压舌板放置座，压舌板放置座上侧设有压舌板放置凹槽，压舌板放置座右侧设有体温计放置盒；
体温计放置盒下侧设有盒体固定座，盒体固定座下侧设有体温盒防滑橡胶垫，盒体固定座上侧设有恒温控制器，恒温控制器前侧设有温度调节旋钮，温度调节旋钮右侧设有体温计消毒控制开关，体温计消毒控制开关左侧设有体温计消毒状态指示灯，温度调节旋钮左侧设有温度显示屏，体温计放置盒内设有体温计放置管，体温计放置管两侧设有体温计紫外线消毒灯，体温计放置管内设有体温计感应传感器，体温计放置管下侧设有加热固定凹槽，加热固定凹槽内设有体温计缓冲弹簧垫，加热固定凹槽下侧设有恒温加热器，恒温加热器左侧设有加热温度传感器；
检查台左侧设有电源盒，电源盒内设有充电电池组，电源盒前侧设有电源控制开关，电源控制开关上侧设有电量指示器，电源控制开关左侧设有充电接口，充电接口上侧设有充电指示灯，检查台右侧设有器械盒，器械盒前侧设有外开式盒门，外开式盒门通过盒门连接转轴和器械盒连接在一起，外开式盒门前侧设有盒门开启把手，盒门开启把手左侧设有器械盒指示标志，盒门开启把手上侧设有器械盒安全锁；
器械盒内设有器械放置隔板，器械放置隔板两侧设有隔板固定滑槽，隔板固定滑槽前侧设有隔板闭锁卡座，器械放置隔板下侧设有隔板固定卡扣，器械放置隔板前侧设有器械编号管理牌，器械放置隔板上侧设有器械放置平台，器械放置平台之间设有纵向隔板，器械盒左侧设有消毒盒，消毒盒前侧设有推拉盒门，推拉盒门通过推拉滑槽和消毒盒连接在一起，推门盒门前侧设有推拉把手，推拉把手上侧设有推拉安全锁，推拉把手左侧设有消毒控制面板，消毒控制面板前侧设有消毒控制开关，消毒控制开关上侧设有消毒工作指示灯，消毒盒内设有旋转消毒架，旋转消毒架下侧设有旋转驱动转轴，旋转驱动转轴下侧设有旋转驱动电机，旋转驱动电机下侧设有旋转电机固定座，旋转消毒架上侧设有消毒防滑垫板，旋转消毒架两侧设有紫外线消毒灯；
检查台下侧设有移动底座，移动底座下侧设有移动架，移动架通过水平转向转轴和移动底座连接在一起，移动架下侧设有移动轮，移动轮通过轮体连接转轴和移动架连接在一起，移动轮上侧设有脚踏制动器，移动底座上侧设有废物回收箱，废物回收箱上侧设有上开式箱盖，上开式箱盖前侧设有箱盖开启把手，废物回收箱前侧设有医疗废物回收标志，废物回收箱右侧设有液压升降驱动器，液压升降驱动器右侧设有升降控制架，升降控制架通过升降驱动转轴和液压升降驱动器连接在一起，升降控制架右侧设有升降脚踏板，液压升降驱动器上侧设有升降伸缩臂，升降伸缩臂和液压升降驱动器之间连接处设有升降闭锁把手，升降伸缩臂前侧设有升降高度指示标线，升降伸缩臂上侧设有水平旋转转盘，水平旋转转盘前侧设有转盘固定扣，水平旋转转盘上侧通过平台固定连接器和检查台固定在一起。
所述手术无影灯上侧设有照明亮度调节旋钮。
所述体温计放置盒前侧设有体温计编号牌。
所述充电接口外侧设有接口防护盖。
所述消毒控制开关右侧设有消毒定时器。
所述紫外线消毒灯外侧设有消毒灯防护罩。
所述移动轮外侧设有减震胶套。
所述升降脚踏板上侧设有踏板防滑垫。
本发明的有益效果是：本发明结构简单、使用方便，在给内科病人检查时操作简便、省时省力，消毒彻底，减轻了医务人员的工作难度。
附图说明

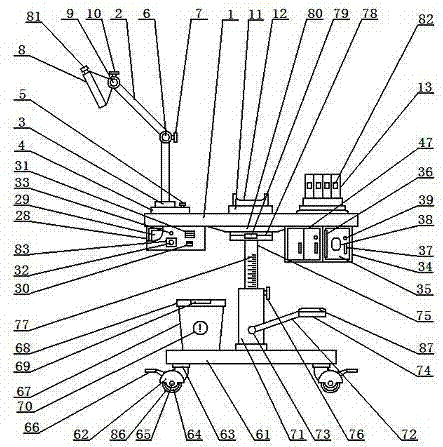

附图1为本发明整体结构示意图。
附图2为本发明体温计放置盒结构示意图。
附图3为本发明器械盒结构示意图。
图中：
1：检查台，2：折叠照明支架，3：照明架连接转盘，4：照明架固定座，5：照明控制开关，6：照明架折叠连接转轴，7：折叠转轴紧固把手，8：手术无影灯，9：无影灯连接转轴，10：无影灯转轴紧固把手，11：压舌板放置座，12：压舌板放置凹槽，13：体温计放置盒，14：盒体固定座，15：体温盒防滑橡胶垫，16：恒温控制器，17：温度调节旋钮，18：体温计消毒控制开关，19：体温计消毒状态指示灯，20：温度显示屏，21：体温计放置管，22：体温计紫外线消毒灯，23：体温计感应传感器，24：加热固定凹槽，25：体温计缓冲弹簧垫，26：恒温加热器，27：加热温度传感器，28：电源盒，29：充电电池组，30：电源控制开关，31：电量指示器，32：充电接口，33：充电指示灯，34：器械盒，35：外开式盒门，36：盒门连接转轴，37：盒门开启把手，38：器械盒指示标志，39：器械盒安全锁，40：器械放置隔板，41：隔板固定滑槽，42：隔板闭锁卡座，43：隔板固定卡扣，44：器械编号管理牌，45：器械放置平台，46：纵向隔板，47：消毒盒，48：推拉盒门，49：推拉滑槽，50：推拉把手，51：推拉安全锁，52：消毒控制面板，53：消毒控制开关，54：消毒工作指示灯，55：旋转消毒架，56：旋转驱动转轴，57：旋转驱动电机，58：旋转电机固定座，59：消毒防滑垫板，60：紫外线消毒灯，61：移动底座，62：移动架，63：水平转向转轴，64：移动轮，65：轮体连接转轴，66：脚踏制动器，67：废物回收箱，68：上开式箱盖，69：箱盖开启把手，70：医疗废物回收标志，71：液压升降驱动器，72：升降控制架，73：升降驱动转轴，74：升降脚踏板，75：升降伸缩臂，76：升降闭锁把手，77：升降高度指示标线，78：水平旋转转盘，79：转盘固定扣，80：平台固定连接器，81：照明亮度调节旋钮，82：体温计编号牌，83：接口防护盖，84：消毒定时器，85：消毒灯防护罩，86：减震胶套，87：踏板防滑垫。
具体实施方式
下面参照附图，对本发明的内科检查装置进行详细描述。
如图1所示，本发明的内科检查装置，包括检查台1，在检查台1上侧设有折叠照明支架2，折叠照明支架2下侧设有照明架连接转盘3，照明架连接转盘3通过照明架固定座4和检查台1连接在一起，照明架固定座4上面设有照明控制开关5，折叠照明支架2上面设有照明架折叠连接转轴6，照明架折叠连接转轴6右侧设有折叠转轴紧固把手7，折叠照明支架2上端设有手术无影灯8，手术无影灯8通过无影灯连接转轴9和折叠照明支架2连接在一起，无影灯连接转轴9上侧设有无影灯转轴紧固把手10，折叠照明支架2右侧设有压舌板放置座11，压舌板放置座11上侧设有压舌板放置凹槽12，压舌板放置座11右侧设有体温计放置盒13。
如图2所示，体温计放置盒13下侧设有盒体固定座14，盒体固定座14下侧设有体温盒防滑橡胶垫15，盒体固定座14上侧设有恒温控制器16，恒温控制器16前侧设有温度调节旋钮17，温度调节旋钮17右侧设有体温计消毒控制开关18，体温计消毒控制开关18左侧设有体温计消毒状态指示灯19，温度调节旋钮17左侧设有温度显示屏20，体温计放置盒13内设有体温计放置管21，体温计放置管21两侧设有体温计紫外线消毒灯22，体温计放置管21内设有体温计感应传感器23，体温计放置管21下侧设有加热固定凹槽24，加热固定凹槽24内设有体温计缓冲弹簧垫25，加热固定凹槽24下侧设有恒温加热器26，恒温加热器26左侧设有加热温度传感器27。
如图1所示，检查台1左侧设有电源盒28，电源盒28内设有充电电池组29，电源盒28前侧设有电源控制开关30，电源控制开关30上侧设有电量指示器31，电源控制开关30左侧设有充电接口32，充电接口32上侧设有充电指示灯33，检查台1右侧设有器械盒34，器械盒34前侧设有外开式盒门35，外开式盒门35通过盒门连接转轴36和器械盒34连接在一起，外开式盒门35前侧设有盒门开启把手37，盒门开启把手37左侧设有器械盒指示标志38，盒门开启把手37上侧设有器械盒安全锁39。
如图3所示，器械盒34内设有器械放置隔板40，器械放置隔板40两侧设有隔板固定滑槽41，隔板固定滑槽41前侧设有隔板闭锁卡座42，器械放置隔板40下侧设有隔板固定卡扣43，器械放置隔板40前侧设有器械编号管理牌44，器械放置隔板40上侧设有器械放置平台45，器械放置平台45之间设有纵向隔板46，器械盒34左侧设有消毒盒47，消毒盒47前侧设有推拉盒门48，推拉盒门48通过推拉滑槽49和消毒盒47连接在一起，推门盒门48前侧设有推拉把手50，推拉把手50上侧设有推拉安全锁51，推拉把手50左侧设有消毒控制面板52，消毒控制面板52前侧设有消毒控制开关53，消毒控制开关53上侧设有消毒工作指示灯54，消毒盒47内设有旋转消毒架55，旋转消毒架55下侧设有旋转驱动转轴56，旋转驱动转轴56下侧设有旋转驱动电机57，旋转驱动电机57下侧设有旋转电机固定座58，旋转消毒架55上侧设有消毒防滑垫板59，旋转消毒架55两侧设有紫外线消毒灯60。
如图1所示，检查台1下侧设有移动底座61，移动底座61下侧设有移动架62，移动架62通过水平转向转轴63和移动底座61连接在一起，移动架62下侧设有移动轮64，移动轮64通过轮体连接转轴65和移动架62连接在一起，移动轮64上侧设有脚踏制动器66，移动底座61上侧设有废物回收箱67，废物回收箱67上侧设有上开式箱盖68，上开式箱盖68前侧设有箱盖开启把手69，废物回收箱67前侧设有医疗废物回收标志70，废物回收箱67右侧设有液压升降驱动器71，液压升降驱动器71右侧设有升降控制架72，升降控制架72通过升降驱动转轴73和液压升降驱动器71连接在一起，升降控制架72右侧设有升降脚踏板74，液压升降驱动器71上侧设有升降伸缩臂75，升降伸缩臂75和液压升降驱动器71之间连接处设有升降闭锁把手76，升降伸缩臂75前侧设有升降高度指示标线77，升降伸缩臂75上侧设有水平旋转转盘78，水平旋转转盘78前侧设有转盘固定扣79，水平旋转转盘78上侧通过平台固定连接器80和检查台1固定在一起。
在给内科病人检查时，通过移动轮64可以对本发明进行灵活移动，操作升降脚踏板74，可以通过降控制架72和升降驱动转轴73对液压升降驱动器71进行驱动，液压升降驱动器71可以通过驱动升降伸缩臂75对检查台1的高度进行调整，以便于进行检查操作，内科检查过程中产生的医疗废弃物可以放置在废物回收箱67中进行集中存放，以便于进行集中处理。
内科检查所需要使用的检查工具可以放置在器械盒34内的器械放置隔板40上面，需要消毒处理的工具或用品可以放置在消毒盒47内的旋转消毒架55上面，打开消毒控制开关53，紫外线消毒灯60可以进行消毒处理，同时旋转驱动电机57可以通过旋转驱动转轴56驱动旋转消毒架55进行旋转，可以对消毒物品进行360度全方位消毒，打开电源控制开关30即可进入带电备用状态，充电电池组29可以提供电量支撑，当电量不足时，可以通过充电接口32进行充电。
打开照明控制开关5，手术无影灯8可以进行辅助照明，松开折叠转轴紧固把手7和无影灯转轴紧固把手10可以通过折叠照明支架2对手术无影灯8的位置和照射方向进行调整，以便于对病人进行检查，检查用的压舌板可以放置在压舌板放置凹槽12内，体温计可以放置在体温计放置管21内，打开温度调节旋钮17可以控制恒温加热器26通过加热固定凹槽24对体温计放置管21内的温度计进行恒温加热，让温度计始终保持在30度左右，既可以节省测量体温的时间，也能防止冰冷的温度计对病人造成刺激，打开体温计消毒控制开关18，体温计紫外线消毒灯22可以对体温计进行消毒处理，防止造成交叉传染，体温计缓冲弹簧垫25可以减少放置体温计时的冲击力，防止体温计在放置时造成损坏。
所述手术无影灯8上侧设有照明亮度调节旋钮81。这样设置，可以根据需要对手术无影灯8照明亮度进行调节。
所述体温计放置盒13前侧设有体温计编号牌82。这样设置，便于对体温计进行有序科学管理。
所述充电接口32外侧设有接口防护盖83。这样设置，可以对充电接口32进行防护，防止杂物进入对充电造成影响。
所述消毒控制开关53右侧设有消毒定时器84。这样设置，可以进行定时消毒，有利于提高消毒效果。
所述紫外线消毒灯60外侧设有消毒灯防护罩85。这样设置，可以对紫外线消毒灯60进行安全防护。
所述移动轮64外侧设有减震胶套86。这样设置，可以减轻移动过程中产生的震动力。
所述升降脚踏板74上侧设有踏板防滑垫87。这样设置，可以防止在操作升降脚踏板74时发生滑动。
以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本发明的保护范围。
