技术领域
本发明涉及一种门，具体是一种悬挂式防火防震门。
背景技术
随着社会的不断发展，在社会财富日益增多的同时，导致发生火灾的危险性也在增多，火灾的危害性也越来越大。据统计，我国70年代火灾年平均损失不到2.5亿元，80年代火灾年平均损失不到3.2亿元。进入90年代，特别是1993年以来，火灾造成的直接财产损失上升到年均十几亿元，年均死亡2000多人。实践证明，随着社会和经济的发展，消防工作的重要性就越来越突出。为了降低火灾对生命及财产做成的损失，越来越多的建筑安装了防火门。现有的防火门结构紧凑，在发生火灾、地震或其他外力作用下，容易造成防火门变形，造成防火门难以打开，一旦出现防火门变形，将严重影响在火灾或地震情况下的逃生以及救援工作。
发明内容
本发明的目的在于提供一种悬挂式防火防震门，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种悬挂式防火防震门，包括上部钢结构支撑件、角支撑件、内门框、外门框和下部钢结构支撑件；所述上部钢结构支撑件设置在墙体上，且上部钢结构支撑件位于过梁的下方；所述下部钢结构支撑件固定在地面上，且下部钢结构支撑件与上部钢结构支撑件在竖直方向上位置相对应；所述外门框上端固定连接至上部钢结构支撑件，下端固定连接至下部钢结构支撑件，且外门框安装在墙体内；所述内门框设置在外门框内，内门框的四角处与外门框的四角处通过角支撑件相连，所述角支撑件包括压缩筒、压缩杆和连接杆，压缩筒滑动套设在压缩杆外，压缩杆底端与压缩筒底部之间设置有弹簧，压缩杆前端通过球铰链连接至连接杆；所述内门框内设置有门扇。
作为本发明进一步的方案：所述上部钢结构支撑件与过梁之间留有空隙，且该空隙内填充有缓冲材料形成上缓冲层。
作为本发明再进一步的方案：所述下部钢结构支撑件与地面之间的空隙内填充有缓冲材料形成下缓冲层。
作为本发明再进一步的方案：所述内门框与外门框之间还设置有多个支撑条。
作为本发明再进一步的方案：所述内门框与外门框之间还填充有缓冲材料形成门框间缓冲层。
作为本发明再进一步的方案：所述门扇下部增设小门扇，小门扇安装在小门扇内框内，门扇下部设置有与小门扇内框相对应的小门扇外框，小门扇内框的四角处与小门扇外框的四角处通过第二角支撑件相连。
作为本发明再进一步的方案：所述小门扇内框与小门扇外框之间填充有缓冲材料形成小门框间缓冲层。
作为本发明再进一步的方案：所述小门扇与门扇之间设置有插销。
与现有技术相比，本发明的有益效果是：
1、在发生火灾、地震或其他外力作用下，即便墙体已经出现变形，该悬挂式防火防震门也能在极大程度上保证门扇的顺利开启，即便在门扇也出现变形的情况下，也可以在极大程度上保证小门扇的顺利开启，有利于人们顺利逃生。
2、该悬挂式防火防震门大大提高了安全性能，在地震或房屋自然变形的情况下仍然可以使用，具有广阔的市场前景。
附图说明

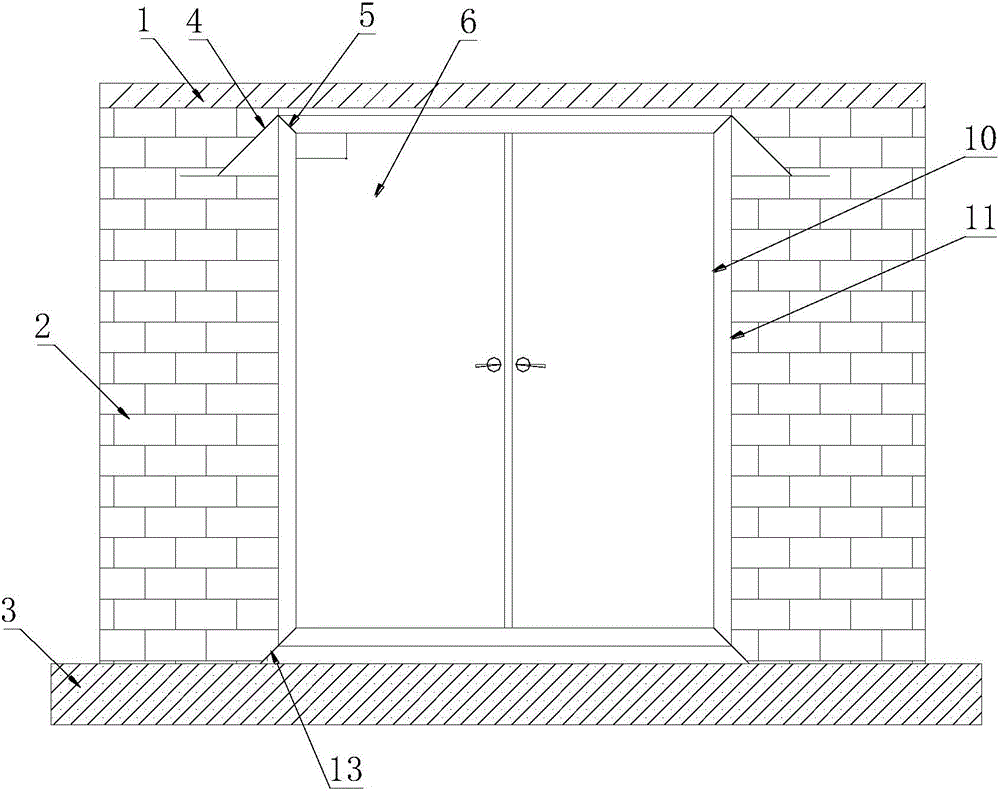

图1为实施例1中悬挂式防火防震门的结构示意图。
图2为悬挂式防火防震门中上部钢结构支撑件的结构示意图。
图3为悬挂式防火防震门中下部钢结构支撑件的结构示意图。
图4为悬挂式防火防震门中角支撑件的结构示意图。
图5为悬挂式防火防震门的安装示意图一。
图6为悬挂式防火防震门的安装示意图二。
图7为悬挂式防火防震门的安装示意图三。
图8为实施例2中悬挂式防火防震门的结构示意图。
图中：1-过梁、2-墙体、3-地面、4-上部钢结构支撑件、5-角支撑件、51-压缩筒、52-弹簧、53-压缩杆、54-球铰链、55-连接杆、6-门扇、7-插销、8-小门扇、9-第二角支撑件、10-内门框、11-外门框、12-支撑条、13-下部钢结构支撑件、14-上缓冲层、15-下缓冲层、16-门框间缓冲层。
具体实施方式
下面结合具体实施方式对本发明的技术方案作进一步详细地说明。
实施例1
请参阅图1-7，一种悬挂式防火防震门，包括上部钢结构支撑件4、角支撑件5、内门框10、外门框11和下部钢结构支撑件13；所述上部钢结构支撑件4设置在墙体2上，且上部钢结构支撑件4位于过梁1的下方，上部钢结构支撑件4与过梁1之间留有空隙，且该空隙内填充有缓冲材料形成上缓冲层14，在发生火灾、地震或其他外力作用下，上缓冲层14进行初步缓冲；所述下部钢结构支撑件13固定在地面3上，且下部钢结构支撑件13与上部钢结构支撑件4在竖直方向上位置相对应，下部钢结构支撑件13与地面3之间的空隙内填充有缓冲材料形成下缓冲层15，在发生火灾、地震或其他外力作用下，下缓冲层15进行初步缓冲；所述外门框11上端固定连接至上部钢结构支撑件4，下端固定连接至下部钢结构支撑件13，且外门框11安装在墙体2内，从而使外门框11与上部钢结构支撑件4和下部钢结构支撑件13连接为一个整体，通过上部钢结构支撑件4将外门框11架空吊起，使外门框11下端并不直接接触地面3，而是与下部钢结构支撑件13相连，因此，在发生火灾、地震或其他外力作用下，即便墙体2开始发生变形，该悬挂式防火防震门也是首先经过下缓冲层15缓冲，并在下部钢结构支撑件13处发生相应的形变，保证外门框11不变形，现有的防火门，当墙体2略微发生形变时，就可能造成防火门无法打开，本发明悬挂式防火防震门当墙体2略微发生形变时，会首先通过下缓冲层15缓冲，并在下部钢结构支撑件13处发生相应的形变，从而在墙体2略微形变的情况下保证外门框11不会变形，保证悬挂式防火防震门能够顺利开启；
所述内门框10设置在外门框11内，内门框10的四角处与外门框11的四角处通过角支撑件5相连，所述角支撑件5包括压缩筒51、压缩杆53和连接杆55，压缩筒51滑动套设在压缩杆53外，压缩杆53底端与压缩筒51底部之间设置有弹簧52，通过弹簧52使压缩杆53与压缩筒51之间具有一定的伸缩弹性，压缩杆53前端通过球铰链54连接至连接杆55，球铰链54使压缩杆53与连接杆55之间能够转动，角支撑件5使内门框10与外门框11之间既能在一定范围内移动，又能在一定范围内转动，从而在外门框11出现一定程度的变形的情况下，也能保证内门框10不变形，所述内门框10与外门框11之间还设置有多个支撑条12，内门框10与外门框11之间还填充有缓冲材料形成门框间缓冲层16；所述内门框10内设置有门扇6。
本发明的工作原理是：所述悬挂式防火防震门，在发生火灾、地震或其他外力作用下，即便墙体2略微发生形变时，会首先通过下缓冲层15缓冲，并在下部钢结构支撑件13处发生相应的形变，从而在墙体2略微形变的情况下保证外门框11不会变形，保证悬挂式防火防震门能够顺利开启。当墙体2的形变程度较大，造成外门框11出现略微变形时，门框间缓冲层16进行一定程度的缓冲，且角支撑件5使内门框10与外门框11之间既能在一定范围内移动，又能在一定范围内转动，从而在外门框11出现一定程度的变形的情况下，也能保证内门框10不变形，保证门扇6的正常开启。
实施例2
请参阅图8，所述门扇6下部增设小门扇8，小门扇8安装在小门扇内框内，门扇6下部设置有与小门扇内框相对应的小门扇外框，小门扇内框的四角处与小门扇外框的四角处通过第二角支撑件9相连，从而保证小门扇内框与小门扇外框之间既能在一定范围内移动，又能在一定范围内转动，小门扇内框与小门扇外框之间填充有缓冲材料形成小门框间缓冲层，当外门框出现较大程度的形变，造成内门框10及门扇6出现一定程度的变形时，小门框间缓冲层进行一定程度的缓冲，且第二角支撑件9使小门扇内框与小门扇外框之间既能在一定范围内移动，又能在一定范围内转动，从而在小门扇外框出现一定程度的变形的情况下，也能保证小门扇内框不变形，保小门扇8的正常开启；所述小门扇8与门扇6之间设置有插销7，在正常状态下，通过插销7将小门扇8关闭，在特殊情况下，当门扇6无法顺利开启时，将插销7取下，以将小门扇8打开，供人们逃生。
在发生火灾、地震或其他外力作用下，即便墙体2已经出现变形，该悬挂式防火防震门也能在极大程度上保证门扇6的顺利开启，即便在门扇6也出现变形的情况下，也可以在极大程度上保证小门扇8的顺利开启，有利于人们顺利逃生。所述悬挂式防火防震门大大提高了安全性能，在地震或房屋自然变形的情况下仍然可以使用，具有广阔的市场前景。
上面对本发明的较佳实施方式作了详细说明，但是本发明并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本发明宗旨的前提下作出各种变化。
