技术领域
本实用新型涉及顶棚技术领域，具体涉及一种新型施工用顶棚。
背景技术
在施工中，时常需要临时搭建顶棚以便于工人不在阳光爆晒和雨淋下作业，或需要搭建顶棚以保护施工用物不被雨淋，或者在空旷地临时搭建顶棚遮阳供工人短暂歇息，现阶段用到的遮阳棚要不就是常规遮阳棚太小不够用，要不就是体积较大，搭建比较麻烦，为此需要设计一种即搭建方便又能够遮阳或者遮雨的新型的顶棚。
实用新型内容
本实用新型的目的是为了解决现有技术中临时搭建顶棚时存在的问题，提供了一种结构简单、搭建方便的施工用顶棚。
为了达到上述目的，本实用新型采用以下技术方案：
一种新型施工用顶棚，包括立柱，立柱的顶部两侧均设有滑轨，滑轨中设有滑槽，滑轨两侧下部的立柱的上均可拆卸有定位板，定位板上装有旋转机构，旋转机构包括滚轴，滚轴上卷装有遮阳片，且遮阳片的两侧安装在滑槽中，遮阳片的端部设有把手，且把手的一侧设有限位装置。
进一步地，限位装置包括限位板，限位板的两端通过限位螺栓紧固在滑轨的端部，限位板的一侧与把手接触。
进一步地，靠近滚轴的滑轨端部设有卡口支撑板，卡口支撑板的另一端可拆卸连接有定位卡口，且遮阳片穿过定位卡口后安装在滑轨中。
进一步地，定位板上嵌装有轴承，轴承的内圈中安装有滚轴，且轴承的一侧通过设置在滚轴上的定位凸肩定位。
进一步地，遮阳片两侧的滚轴上还套装有轴套，轴套的侧部固定设有轴套支撑杆，轴套支撑杆的另一端固定在定位板上。
进一步地，轴套的内侧装有发条，发条套装的滚轴上，且发条的内侧固定在滚轴上，发条的外侧固定在轴套上。
进一步地，轴套与定位卡口之间还可拆卸安装有辅助支撑杆。
进一步地，立柱的底部四周均设有支撑脚，且每一个立柱上两侧的支撑脚边缘均设有定位座，且定位座上设有地脚螺栓孔。
进一步地，滑轨的下部间隔焊接有多个支撑条。
本实用新型相对于现有技术，具有以下有益效果：
本实用新型的施工用顶棚通过在滑轨一侧的定位板上安装滚轴，在滚轴上卷装遮阳片拉动把手，使遮阳片沿滑槽滑动，当通过把手把遮阳片拉到滑轨端部，使遮阳片铺满整个立柱顶部时，利用限位装置将把手卡住，保证遮阳片不会发生松动。本实用新型结构较为简单，且拆装方便，临时搭建也较为方便，可以大大节约时间，可以很好的满足工地打桩时遮阳避雨等用途。也可以满足在工地临时搭建顶棚以保护施工用物不被雨淋。
本实用新型当把手拉动遮阳片到达滑轨的端部时，将限位板通过限位螺栓紧固在滑轨的端部，此时把手的一侧卡在限位板的一侧。将把手限位，保证把手不会窜动，进而保证遮阳片不会松动。
本实用新型的通过卡口支撑板连接定位卡口，使遮阳片穿过定位卡口后再安装在滑轨中，通过定位卡口可以有效过渡遮阳片安装在滑轨中。
本实用新型的定位板上嵌装有轴承，既保证了对滚轴的支撑，又保证了滚轴可以转动，并通过设置在滚轴上的定位凸肩定位轴承，防止轴承窜出。
本实用新型的滚轴上还套装有轴套，并且在轴套的内侧安装发条，在松开限位板后，利用发条的弹性势能可使滚轴反转，使遮阳片回退。
本实用新型的轴套与定位卡口之间的辅助支撑杆可以进一步使定位卡口更牢靠。
本实用新型的立柱底部两侧的支撑脚边缘均设有定位座，用于在必要时打入地脚螺栓，使立柱更加稳固。
本实用新型的滑轨的下部间隔焊接有多个支撑条，保证了在下雨的时候抵挡雨的冲击力，使遮阳片不从滑槽中脱落。
附图说明

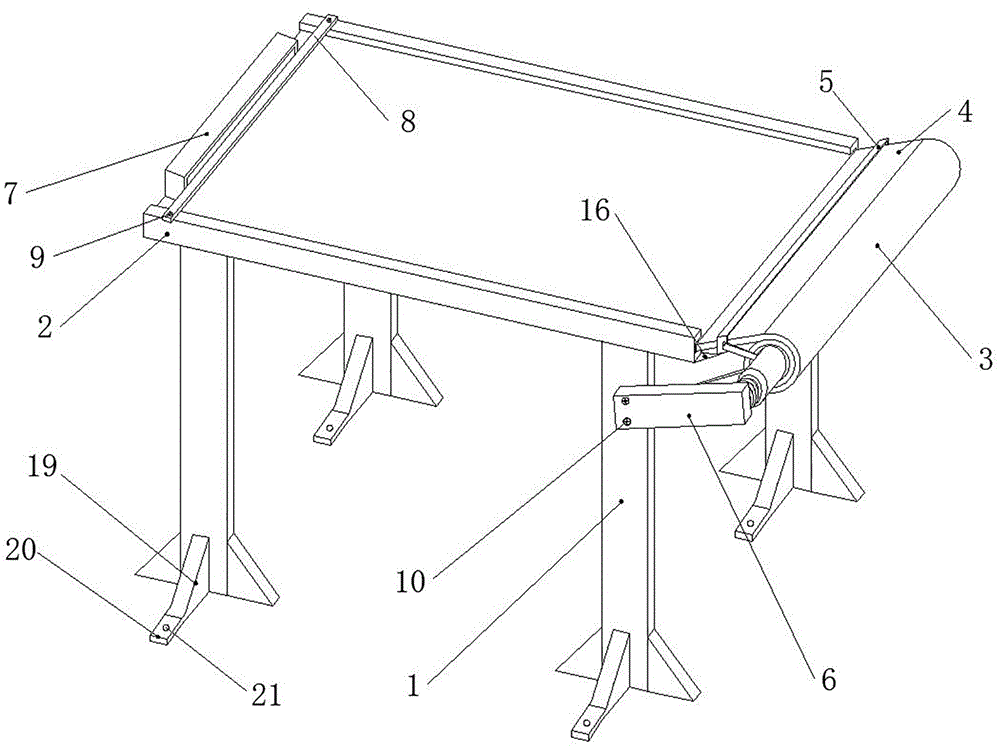

图1为本实用新型的结构示意图。
图2为本实用新型限位装置的示意图。
图3为本实用新型的旋转机构的示意图。
图4为本实用新型滚轴的旋转90度后的俯视图。
图5为本实用新型滑轨的示意图。
图6为本实用新型滑槽的示意图。
图7为本实用新型发条的示意图。
图8为本实用新型定位卡口的示意图。
附图标记含义如下：1.立柱；2.滑轨；3.旋转机构；4.滚轴；5.定位卡口；6.定位板；7.把手；8.限位板；9.限位螺栓；10.定位螺栓；11.辅助支撑杆；12.轴套；13.发条；14.滚轴；15.轴承；16.滑槽；17.轴套支撑杆；18.定位凸肩；19.支撑脚；20.定位座；21.地脚螺栓孔；22.支撑条；23.卡口支撑板。
具体实施方式
下面结合附图和具体实施方式对本实用新型作进一步说明。
如图1-8所示，一种新型施工用顶棚，包括立柱1，立柱1的底部四周均焊接设有支撑脚19，且每一个立柱1上两侧的支撑脚边缘均设有与支撑脚19为一体的定位座20，且定位座20上开有地脚螺栓孔21。
立柱1的顶部两侧均设有（焊接或者螺栓紧固）滑轨2，滑轨2的下部间隔焊接有多个支撑条22。滑轨2中设有滑槽16，滑轨2两侧下部的立柱1的上均通过定位螺栓10紧固有定位板6，定位板6上装有旋转机构3，旋转机构3包括滚轴14，定位板6上嵌装有轴承15，轴承15的内圈中安装有滚轴14，且轴承15的一侧通过设置在滚轴14上的定位凸肩18定位，定位凸肩18与滚轴14为一体结构。遮阳片4两侧的滚轴14上还套装有轴套12，轴套12的侧部焊接设有轴套支撑杆17，轴套支撑杆17的另一端焊接在定位板6上。轴套12的内侧装有发条13，发条13套装的滚轴14上，且发条13的内侧焊接固定在滚轴14上，发条13的外侧焊接固定在轴套12上。且滑轨2的远离旋转机构3的一端封闭。
滚轴14上卷装有遮阳片4，遮阳片4的端部固定设有把手7，遮阳片4可以为不锈钢薄钢片，也可以为遮阳布，若为遮阳布，则与滑槽16配合的两侧压制有钢片，遮阳布与把手7粘合，若为遮阳钢片，则把手7与遮阳钢片焊接或者螺丝紧固，且遮阳片4的两侧安装在滑槽16中，且把手7的一侧设有限位装置。限位装置包括限位板8，限位板8的两端通过限位螺栓9紧固在滑轨2的端部，限位板8的一侧与把手7接触。靠近滚轴14的滑轨2底端焊接有卡口支撑板23，卡口支撑板23的另一端通过螺丝紧固连接定位卡口5，且遮阳片4穿过定位卡口5后安装在滑轨2中。轴套12与定位卡口5之间还通过紧固螺钉安装有辅助支撑杆11。
搭建时，工作人员通过梯子拉动把手7使滚轴14转动，或者通过手推动带有遮阳片4的滚轴14，使遮阳片4沿滑轨移动，或者在把手7上绑缚拉绳，将拉绳固定在拉杆上，工作人员站在下面通过拉杆拉动把手7使滚轴14转动，发条13发生形变形成弹性势能，遮阳片4通过定位卡口5沿滑轨2一端慢慢拉到滑道2另一端，工作人员通过固定限位板8对把手7进行阻挡固定，形成顶棚；需要拆解时，松开限位板8，把手7通过发条13的弹性势能带动滚轴14转动时，遮阳片4滑动回来，当把手7滑到定位卡口5位置时，由于定位卡口5的阻挡不再滑动。当遮阳片4需要更换时，拆除定位螺栓10，将定位板6及旋转机构3整个拆下进行检修更换。
