技术领域
本实用新型涉及一种实验模具，更具体的说是一种医用CT动物实验模具。
背景技术
在一些医学研究的过程中，经常会用小动物做实验，而小动物在实验时容易乱动，所以需要一个装置将小动物固定住，而做每个实验时所需要的动物也不相同，这就导致需要不同的固定装置将不同动物固定，这样非常麻烦，所以设计了这种实验模具。
发明内容
本实用新型提供一种医用CT动物实验模具，有益效益是不仅可以调节四个转动块的角度，方便固定不同的类型的动物，而且使用方便，操作简单，便于携带。
为解决上述技术问题，本实用新型涉及一种实验模具，更具体的说是一种医用CT动物实验模具，包括转动块、滑槽、滑块、绑带、铰链Ⅰ、螺杆、旋钮、圆筒、铰链Ⅱ、支撑板、凹槽，不仅可以调节四个转动块的角度，方便固定不同的类型的动物，而且使用方便，操作简单，便于携带。
所述支撑板的两端设有凹槽；所述凹槽的两端设有斜面，并且凹槽的中间位置设有铰链Ⅱ；所述铰链Ⅱ上设有两个旋转环；所述圆筒的一端通过焊接固定连接在铰链Ⅱ上的一个旋转环上，圆筒的另一端设有旋钮；所述旋钮与圆筒间隙配合，并且旋钮与圆筒的内部均设有螺纹孔；所述螺杆的一端与旋钮、圆筒内部的螺纹孔配合，螺杆的另一端通过焊接连接在铰链Ⅰ上；所述铰链Ⅰ设置在滑块上；所述转动块上设有转轴，转动块通过转轴连接在凹槽内，并且转动块与转轴过瘾配合；所述滑槽设置在转动块上；所述滑块的截面为“工”字形，并且滑块与滑槽间隙配合；所述绑带通过粘合固定连接在滑块上端。
作为本技术方案的进一步优化，本实用新型一种医用CT动物实验模具所述转动块、滑槽、滑块、绑带、铰链Ⅰ、螺杆、旋钮、圆筒均设有四个。
作为本技术方案的进一步优化，本实用新型一种医用CT动物实验模具所述铰链Ⅱ、凹槽均设有两个。
作为本技术方案的进一步优化，本实用新型一种医用CT动物实验模具所述同一个凹槽内的两个转动块转动至凹槽内时，两个转动块之间留有间隙，并且螺杆、旋钮、圆筒位于转动块上端。
本实用新型一种医用CT动物实验模具的有益效果为：
本实用新型一种医用CT动物实验模具，不仅可以调节四个转动块的角度，方便固定不同的类型的动物，而且使用方便，操作简单，便于携带。
附图说明
下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

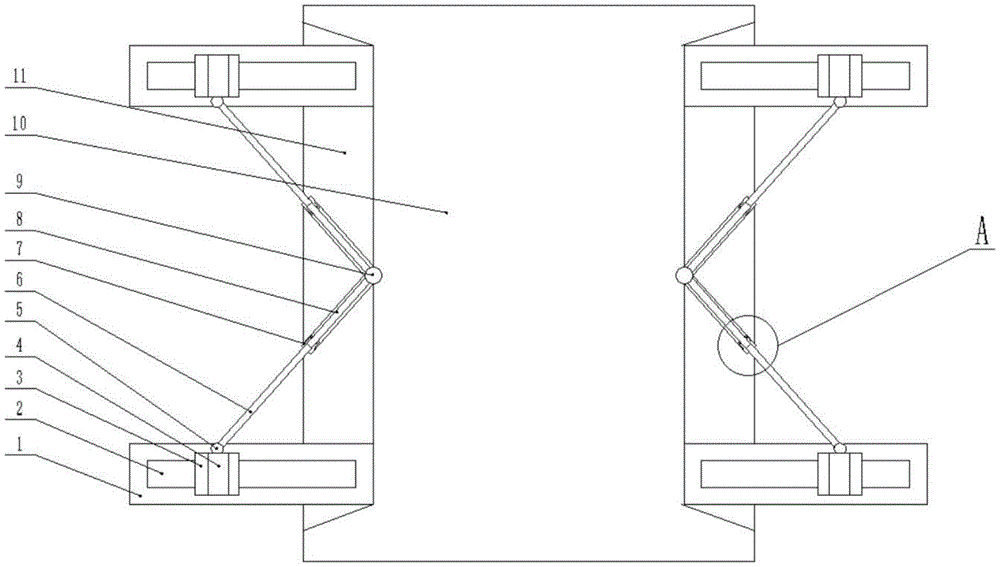

图1为本实用新型一种医用CT动物实验模具的结构示意图。
图2为图1中A的放大结构示意图。
图3为本实用新型一种医用CT动物实验模具的转动块剖视结构示意图。
图4为本实用新型一种医用CT动物实验模具的铰链Ⅱ结构示意图。
图5为本实用新型一种医用CT动物实验模具的支撑板侧视结构示意图。
图中：转动块1；滑槽2；滑块3；绑带4；铰链Ⅰ5；螺杆6；旋钮7；圆筒8；铰链Ⅱ9；支撑板10；凹槽11。
具体实施方式
具体实施方式一：
下面结合图1、2、3、4、5说明本实施方式，本实用新型涉及一种实验模具，更具体的说是一种医用CT动物实验模具，包括转动块1、滑槽2、滑块3、绑带4、铰链Ⅰ5、螺杆6、旋钮7、圆筒8、铰链Ⅱ9、支撑板10、凹槽11，不仅可以调节四个转动块的角度，方便固定不同的类型的动物，而且使用方便，操作简单，便于携带。
所述支撑板10的两端设有凹槽11；所述凹槽11的两端设有斜面，并且凹槽11的中间位置设有铰链Ⅱ9；所述铰链Ⅱ9上设有两个旋转环；所述圆筒8的一端通过焊接固定连接在铰链Ⅱ9上的一个旋转环上，圆筒8的另一端设有旋钮7；所述旋钮7与圆筒8间隙配合，并且旋钮7与圆筒8的内部均设有螺纹孔；所述螺杆6的一端与旋钮7、圆筒8内部的螺纹孔配合，螺杆6的另一端通过焊接连接在铰链Ⅰ5上；所述铰链Ⅰ5设置在滑块3上；所述转动块1上设有转轴，转动块1通过转轴连接在凹槽11内，并且转动块1与转轴过瘾配合；所述滑槽2设置在转动块1上；所述滑块3的截面为“工”字形，并且滑块3与滑槽2间隙配合；所述绑带4通过粘合固定连接在滑块3上端。使用本装置调节转动块1时，根据想要摆放的角度，将转动块1旋出，然后旋转旋钮7，旋钮7带动螺杆6转动，螺杆6在圆筒8内移动，同时螺杆6带动圆筒8绕着铰链Ⅱ9转动，螺杆6的另一端绕着铰链Ⅰ5转动，同时螺杆6通过铰链Ⅰ5带动滑块3在滑槽2内滑动，将动物的四肢固定在绑带4内即可。
具体实施方式二：
下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式一作进一步说明，所述转动块1、滑槽2、滑块3、绑带4、铰链Ⅰ5、螺杆6、旋钮7、圆筒8均设有四个。
具体实施方式三：
下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式一作进一步说明，所述铰链Ⅱ9、凹槽11均设有两个。
具体实施方式四：
下面结合图1、2、3、4、5说明本实施方式，本实施方式对实施方式一作进一步说明，所述同一个凹槽11内的两个转动块1转动至凹槽11内时，两个转动块1之间留有间隙，并且螺杆6、旋钮7、圆筒8位于转动块1上端。
本实用新型的工作原理是：使用本装置调节转动块1时，根据想要摆放的角度，将转动块1旋出，然后旋转旋钮7，旋钮7带动螺杆6转动，螺杆6在圆筒8内移动，同时螺杆6带动圆筒8绕着铰链Ⅱ9转动，螺杆6的另一端绕着铰链Ⅰ5转动，同时螺杆6通过铰链Ⅰ5带动滑块3在滑槽2内滑动，将动物的四肢固定在绑带4内即可。
当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
