技术领域
本实用新型涉及高压开关柜技术领域，具体为一种防鼠高压开关柜。
背景技术
高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
随着科技的进步和社会的发展，现在的高压开关柜在发电、输电、配电、电能转换和消耗的通断在控制或保护等作用的时候，效果是非常好，但是高压开关柜经常被老鼠咬断里面的控制线，尤其在老鼠多的地方，很老鼠经常出没，导致高压开关柜的损坏，导致现有的高压控制柜防鼠能力不强。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型试图克服以上缺陷，因此本实用新型提供了一种防鼠高压开关柜，以达到了防鼠能力强的效果。
（二）技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种防鼠高压开关柜，包括控制柜和捕鼠装置，所述控制柜的顶部固定安装有捕鼠装置。
所述捕鼠装置包括底座，所述底座的右臂通过螺栓活动连接有倒刺，所述倒刺的底部固定安装有弹簧，所述底座内壁的顶部固定安装有鼠箱，所述鼠箱内壁的顶部固定安装有弹块，所述鼠箱内壁的顶部固定安装有第一压力开关，所述弹块的顶部固定安装有鼠板，所述鼠箱的右侧固定安装有螺纹块，所述底座的顶部固定安装有外壳，所述外壳内壁的顶部固定安装有电机，所述电机的输出端活动连接有螺纹杆，所述底座内壁的底部固定安装有第二压力开关，所述外壳内壁的底部固定安装有电动伸缩杆，所述电动伸缩杆的输出端活动连接有运输箱，所述运输箱内壁的顶部固定安装有食物盒，所述外壳的底部和底座的顶部均开设有矩形通孔，且矩形通孔的两侧均固定安装有挡板，所述外壳的右臂开设有出鼠孔，且出鼠孔的底部通过转杆活动连接有卡板，所述外壳的左侧固定安装有卡扣，所述外壳的顶部固定安装有支撑柱。
进一步，所述底座的右侧开设有进鼠孔，所述控制柜的底部固定安装在支撑柱的顶部。
进一步，所述底座内壁的右侧开设有与螺纹块相匹配的限制槽，所述螺纹块上开设有与螺纹杆相匹配的螺纹通孔。
进一步，所述螺纹杆贯穿外壳的底部，所述螺纹杆贯穿底座的顶部。
进一步，所述运输箱的两侧均为开口状，所述运输箱与两个挡板之间的距离相匹配。
进一步，所述外壳的顶部和外壳的右臂均开设有出鼠孔，上侧出鼠孔内壁的右侧通过转杆活动连接有卡板，所述卡板与出鼠孔相匹配。
（三）有益效果
本实用新型提供的一种防鼠高压开关柜。具备以下有益效果：
1、该防鼠高压开关柜，通过倒刺、螺栓、弹簧、鼠箱、鼠板、弹块、第一压力开关、螺纹块、电机、螺纹杆、底座、第二压力开关、电动伸缩杆、运输箱、挡板和外壳的配合，老鼠会从进鼠孔进入到倒刺的顶部，使倒刺通过螺栓进行旋转，使弹簧进行压缩，使老鼠进入到鼠箱中，弹簧带动倒刺复位，使老鼠出不去，使老鼠带动鼠板向下移动，使弹块进行压缩，鼠板的底部触碰到第一压力开关，使电机旋转，使螺纹杆旋转，螺纹块在底座内壁的左侧进行限位，使螺纹块上升，使鼠箱上升，鼠箱的顶部接触第二压力开关使电动伸缩杆带动运输箱下降，老鼠闻到食物进入到运输箱内，第一压力开关不受挤压，使电机反转，使鼠箱下降，弹块带动鼠板复位，鼠箱不接触第二压力开关，电动伸缩杆带动运输箱上升，挡板防止老鼠跑出，鼠箱到达挡板的顶部，老鼠会跑到外壳的顶部，使老鼠被困在捕鼠装置中。
2、该防鼠高压开关柜，通过第二压力开关、电动伸缩杆、运输箱、挡板、外壳、卡扣、鼠箱、板和转杆的配合，老鼠闻到食物进入到运输箱内，鼠箱不接触第二压力开关，电动伸缩杆带动运输箱上升，挡板防止老鼠跑出，鼠箱到达挡板的顶部，老鼠会跑到外壳的顶部，旋转卡扣，然后使卡板通过转杆旋转，使老鼠便于取出。
附图说明

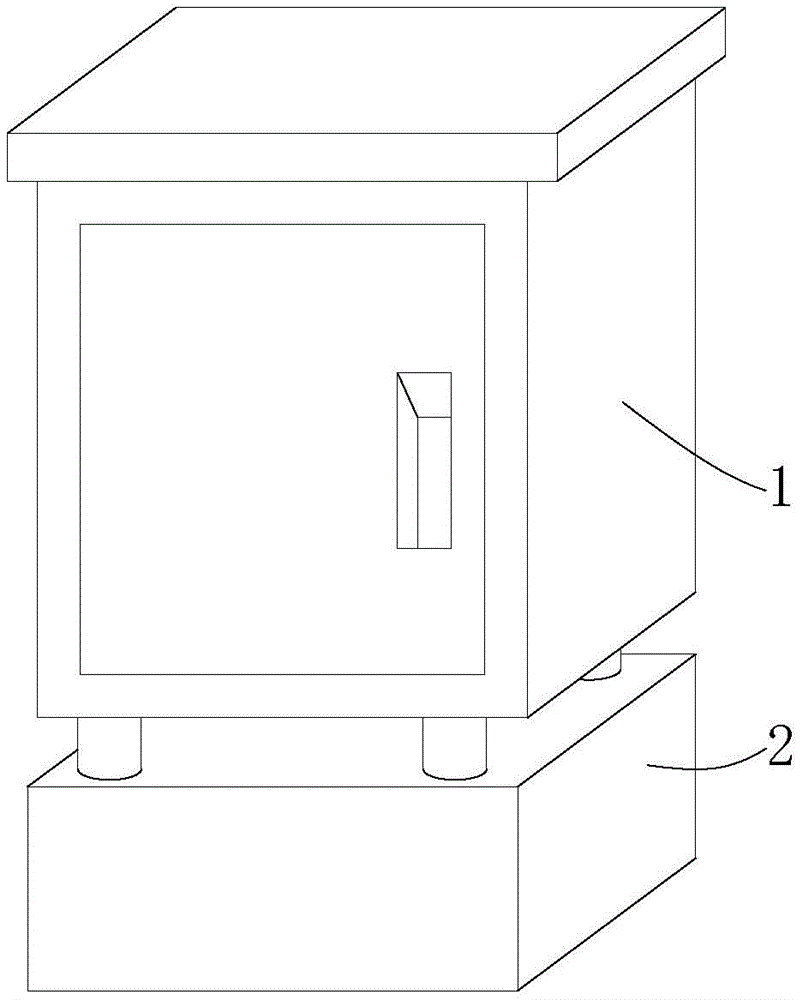

图1为本实用新型结构示意图；
图2为本实用新型的捕鼠装置结构示意图。
图中：1控制柜、2捕鼠装置、201底座、202螺栓、203倒刺、204弹簧、205鼠箱、206弹块、207第一压力开关、208鼠板、209螺纹块、210外壳、211电机、212螺纹杆、213第二压力开关、214电动伸缩杆、215运输箱、216食物盒、217挡板、218转杆、219卡板、220卡扣、221支撑柱。
具体实施方式
根据本实用新型的第一方面，本实用新型提供一种防鼠高压开关柜，如图1-2所示，包括控制柜1和捕鼠装置2，控制柜1的顶部固定安装有捕鼠装置2。
捕鼠装置2包括底座201，底座201内壁的右侧开设有与螺纹块209相匹配的限制槽，螺纹块209上开设有与螺纹杆212相匹配的螺纹通孔，底座201的右侧开设有进鼠孔，控制柜1的底部固定安装在支撑柱221的顶部，底座201的右臂通过螺栓202活动连接有倒刺203，倒刺203的底部固定安装有弹簧204，底座201内壁的顶部固定安装有鼠箱205，鼠箱205内壁的顶部固定安装有弹块206，鼠箱205内壁的顶部固定安装有第一压力开关207，弹块206的顶部固定安装有鼠板208，鼠箱205的右侧固定安装有螺纹块209，底座201的顶部固定安装有外壳210，外壳210的顶部和外壳210的右臂均开设有出鼠孔，上侧出鼠孔内壁的右侧通过转杆218活动连接有卡板219，卡板219与出鼠孔相匹配，外壳210内壁的顶部固定安装有电机211，电机211的输出端活动连接有螺纹杆212，螺纹杆212贯穿外壳210的底部，螺纹杆212贯穿底座201的顶部，底座201内壁的底部固定安装有第二压力开关213，外壳210内壁的底部固定安装有电动伸缩杆214，电动伸缩杆214的输出端活动连接有运输箱215，运输箱215的两侧均为开口状，运输箱215与两个挡板217之间的距离相匹配，运输箱215内壁的顶部固定安装有食物盒216，外壳210的底部和底座201的顶部均开设有矩形通孔，且矩形通孔的两侧均固定安装有挡板217，外壳210的右臂开设有出鼠孔，且出鼠孔的底部通过转杆218活动连接有卡板219，外壳210的左侧固定安装有卡扣220，外壳210的顶部固定安装有支撑柱221。
通过倒刺203、螺栓202、弹簧204、鼠箱205、鼠板208、弹块206、第一压力开关207、螺纹块209、电机211、螺纹杆212、底座201、第二压力开关213、电动伸缩杆214、运输箱215、挡板217和外壳210的配合，老鼠会从进鼠孔进入到倒刺203的顶部，使倒刺203通过螺栓202进行旋转，使弹簧204进行压缩，使老鼠进入到鼠箱205中，弹簧204带动倒刺203复位，使老鼠出不去，使老鼠带动鼠板208向下移动，使弹块206进行压缩，鼠板208的底部触碰到第一压力开关207，使电机211旋转，使螺纹杆212旋转，螺纹块209在底座201内壁的左侧进行限位，使螺纹块209上升，使鼠箱205上升，鼠箱205的顶部接触第二压力开关213使电动伸缩杆214带动运输箱215下降，老鼠闻到食物进入到运输箱215内，第一压力开关207不受挤压，使电机211反转，使鼠箱205下降，弹块206带动鼠板208复位，鼠箱205不接触第二压力开关213，电动伸缩杆214带动运输箱215上升，挡板217防止老鼠跑出，鼠箱205到达挡板217的顶部，老鼠会跑到外壳210的顶部，使老鼠被困在捕鼠装置2中，通过第二压力开关213、电动伸缩杆214、运输箱215、挡板217、外壳210、卡扣220、鼠箱205、板219和转杆218的配合，老鼠闻到食物进入到运输箱215内，鼠箱205不接触第二压力开关213，电动伸缩杆214带动运输箱215上升，挡板217防止老鼠跑出，鼠箱205到达挡板217的顶部，老鼠会跑到外壳210的顶部，旋转卡扣220，然后使卡板219通过转杆218旋转，使老鼠便于取出。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
工作原理：使用时，在食物盒216中放入食物，老鼠会从进鼠孔进入到倒刺203的顶部，使倒刺203通过螺栓202进行旋转，使弹簧204进行压缩，使老鼠进入到鼠箱205中，弹簧204带动倒刺203复位，使老鼠出不去，使老鼠带动鼠板208向下移动，使弹块206进行压缩，鼠板208的底部触碰到第一压力开关207，使电机211旋转，使螺纹杆212旋转，螺纹块209在底座201内壁的左侧进行限位，使螺纹块209上升，使鼠箱205上升，鼠箱205的顶部接触第二压力开关213使电动伸缩杆214带动运输箱215下降，老鼠闻到食物进入到运输箱215内，第一压力开关207不受挤压，使电机211反转，使鼠箱205下降，弹块206带动鼠板208复位，鼠箱205不接触第二压力开关213，电动伸缩杆214带动运输箱215上升，挡板217防止老鼠跑出，鼠箱205到达挡板217的顶部，老鼠会跑到外壳210的顶部，旋转卡扣220，然后使卡板219通过转杆218旋转，将老鼠取出。
综上所述，该防鼠高压开关柜，老鼠带动鼠板208向下移动，使鼠板208的底部触碰到第一压力开关207，使电机211旋转，使鼠箱205上升，鼠箱205的顶部接触第二压力开关213使电动伸缩杆214带动运输箱215下降，老鼠闻到食物进入到运输箱215内，第一压力开关207不受挤压，使电机211反转，使鼠箱205下降，鼠箱205不接触第二压力开关213，电动伸缩杆214带动运输箱215上升，使老鼠被困在捕鼠装置2中。
并且，老鼠闻到食物进入到运输箱215内，第一压力开关207不受挤压，使电机211反转，使鼠箱205下降，弹块206带动鼠板208复位，鼠箱205不接触第二压力开关213，电动伸缩杆214带动运输箱215上升，挡板217防止老鼠跑出，鼠箱205到达挡板217的顶部，老鼠会跑到外壳210的顶部，旋转卡扣220，然后使卡板219通过转杆218旋转，使老鼠便于取出。
