技术领域
本实用新型涉及建筑垃圾处理设备领域，特别涉及一种建筑垃圾回收的进料装置。
背景技术
随着社会的发展，城市化建筑越来越多，在城市化建筑的同时，建筑垃圾也随之增加，建筑垃圾的处理也慢慢成为不可避免的难题，现有的建筑垃圾回收的进料装置，都是将建筑垃圾直接不经处理的送入到进料装置内，很多水泥块、石块再处理的过程中会堵塞在进料装置内，需要人工进行疏通，耽误大量时间，降低处理的效率，现有的垃圾回收的进料装置家处理箱都为一体化结构，拆卸极其不便，不便于后期维修。
实用新型内容
本实用新型的主要目的在于提供一种建筑垃圾回收的进料装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种建筑垃圾回收的进料装置，包括水平底座，所述水平底座上端左部固定安装有粉碎箱，所述粉碎箱上端固定连接有弧形箱盖，所述弧形箱盖上端固定连接有垃圾入口，所述弧形箱盖和粉碎箱之间活动连接有粉碎机构，所述粉碎机构前部设置有第一皮带轮，所述粉碎箱前端下侧固定连接有动力机构，所述粉碎箱右端固定连接有输送箱，所述输送箱内腔底部固定安装有输送机构，所述粉碎箱和输送箱之间固定连接有输送电机。
优选的所述粉碎机构主要结构有第一粉碎滚轮、第二粉碎滚轮、第一传动齿轮、第二传动齿轮和第一皮带轮，所述弧形箱盖内腔前后箱壁左侧和右侧分别活动连接有第一粉碎滚轮和第二粉碎滚轮，所述第一粉碎滚轮和第二粉碎滚轮前端中部分别固定连接有第一传动齿轮和第二传动齿轮，所述第一传动齿轮和第二传动齿轮之间共同啮合有第三传动齿轮，所述第三传动齿轮前端固定连接连接柱，所述连接柱外表面前部套接有第一皮带轮，且连接柱中部通过轴承活动连接在粉碎箱弧形箱盖之间，所述粉碎机构通过第一粉碎滚轮和第二粉碎滚轮活动安装在弧形箱盖内腔前后箱壁上。
优选的，所述动力机构主要结构有动力底座、电机箱、上罩、旋转电机和第二皮带轮，所述动力底座上端中部固定安装有电机箱，所述电机箱上端固定连接有上罩，且电机箱内腔底部固定安装有旋转电机，所述旋转电机的输出端贯穿电机箱的箱壁固定连接有第二皮带轮，所述第二皮带轮的轮槽内套接有传动皮带，所述动力机构通过传动皮带和第一皮带轮与粉碎机构活动连接在一起。
优选的，所述输送机构包括传送带、传送齿轮、传动轴和防滑条，所述传送带内侧前部和后部均啮合有一个传送齿轮，所述传送齿轮前端中部贯穿固定连接有传动轴，所述传动轴前端固定连接在输送电机的输出端，所述传送带的外侧固定连接有均匀分布的防滑条，所述输送机构通过传动轴与输送电机固定连接在一起。
优选的，所述粉碎箱左端上侧和上端右侧分别固定连接有连接板和加强板，所述粉碎箱通过连接板和加强板分别与弧形箱盖和输送箱固定连接在一起。
优选的，所述输送电机后端固定连接有连接盘，且输送电机的输出端贯穿粉碎箱和输送箱的前箱壁，所述输送电机通过连接盘与粉碎箱和输送箱固定连接在一起。
与现有技术相比，本实用新型具有如下有益效果：
1、通过设置粉碎机构和动力机构，使用旋转电机带动第二皮带轮转动，第二皮带轮通过传动皮带带动第一皮带轮转动，第一皮带轮转动带动第三传动齿轮转动，第三传动齿轮与第一传动齿轮和第二传动齿轮啮合在一起，从而带动第一粉碎滚轮和第二粉碎滚轮相向转动，将建筑垃圾中的水泥块、石块粉碎，然后再输送到相应的处理装置内，避免建筑垃圾堵塞进料装置。
2、通过设置水平底座、加强板和连接板，将该装置的粉碎箱和输送箱固定连接在一起，使得该装置便于拆卸，方便工作人员在后期维修拆卸该装置的各个部件。
附图说明

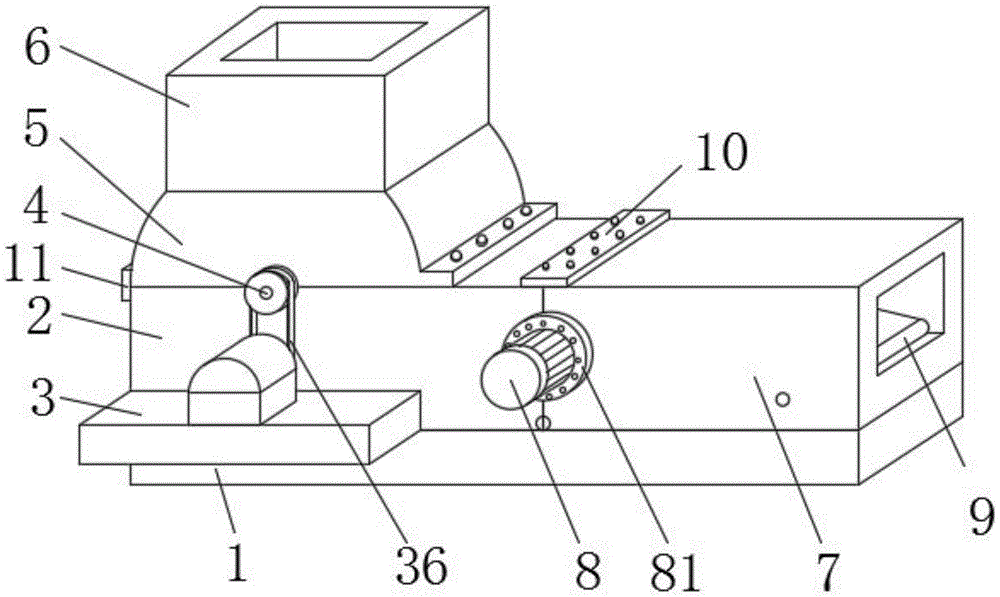

图1为本实用新型一种建筑垃圾回收的进料装置的整体结构示意图；
图2为本实用新型一种建筑垃圾回收的进料装置的剖视图；
图3为本实用新型一种建筑垃圾回收的进料装置的粉碎机构的连接示意图；
图4为本实用新型一种建筑垃圾回收的进料装置的动力装置的剖视图。
图中：1、水平底座；2、粉碎箱；3、动力机构；31、动力底座；32、电机箱；33、上罩；34、旋转电机；35、第二皮带轮；36、传动皮带；4、粉碎机构；41、第一粉碎滚轮；42、第二粉碎滚轮；43、第一传动齿轮；44、第二传动齿轮；45、第一皮带轮；46、第三传动齿轮；47、连接柱；5、弧形箱盖；6、垃圾入口；7、输送箱；8、输送电机；81、连接盘；9、输送机构；91、传送带；92、传送齿轮；93、传动轴；94、防滑条；10、加强板；11、连接板。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
如图1-4所示，一种建筑垃圾回收的进料装置，包括水平底座1，水平底座1上端左部固定安装有粉碎箱2，粉碎箱2上端固定连接有弧形箱盖5，弧形箱盖5上端固定连接有垃圾入口6，弧形箱盖5和粉碎箱2之间活动连接有粉碎机构4，粉碎机构4前部设置有第一皮带轮45，粉碎箱2前端下侧固定连接有动力机构3，粉碎箱2右端固定连接有输送箱7，输送箱7内腔底部固定安装有输送机构9，粉碎箱2和输送箱7之间固定连接有输送电机8。
粉碎机构4主要结构有第一粉碎滚轮41、第二粉碎滚轮42、第一传动齿轮43、第二传动齿轮44和第一皮带轮45，弧形箱盖5内腔前后箱壁左侧和右侧分别活动连接有第一粉碎滚轮41和第二粉碎滚轮42，第一粉碎滚轮41和第二粉碎滚轮42前端中部分别固定连接有第一传动齿轮43和第二传动齿轮44，第一传动齿轮43和第二传动齿轮44之间共同啮合有第三传动齿轮46，第三传动齿轮46前端固定连接连接柱47，连接柱47外表面前部套接有第一皮带轮45，且连接柱47中部通过轴承活动连接在粉碎箱2弧形箱盖5之间，粉碎机构4通过第一粉碎滚轮41和第二粉碎滚轮42活动安装在弧形箱盖5内腔前后箱壁上，便于将建筑垃圾粉碎；动力机构3主要结构有动力底座31、电机箱32、上罩33、旋转电机34和第二皮带轮35，动力底座31上端中部固定安装有电机箱32，电机箱32上端固定连接有上罩33，且电机箱32内腔底部固定安装有旋转电机34，旋转电机34的输出端贯穿电机箱32的箱壁固定连接有第二皮带轮35，第二皮带轮35的轮槽内套接有传动皮带36，动力机构3通过传动皮带36和第一皮带轮45与粉碎机构4活动连接在一起，为粉碎机构4提供动力；输送机构9包括传送带91、传送齿轮92、传动轴93和防滑条94，传送带91内侧前部和后部均啮合有一个传送齿轮92，传送齿轮92前端中部贯穿固定连接有传动轴93，传动轴93前端固定连接在输送电机8的输出端，传送带91的外侧固定连接有均匀分布的防滑条94，输送机构9通过传动轴93与输送电机8固定连接在一起，将粉碎后的建筑垃圾输送出去；粉碎箱2左端上侧和上端右侧分别固定连接有连接板11和加强板10，粉碎箱2通过连接板11和加强板10分别与弧形箱盖5和输送箱7固定连接在一起，使得该装置更加稳固，且便于拆卸；输送电机8后端固定连接有连接盘81，且输送电机8的输出端贯穿粉碎箱2和输送箱7的前箱壁，输送电机8通过连接盘81与粉碎箱2和输送箱7固定连接在一起，便于安装输送电机8。
需要说明的是，本实用新型为一种建筑垃圾回收的进料装置，在使用时，将建筑垃圾从垃圾入口6送入该装置内，打开旋转电机34和输送电机8的开关，旋转电机34带动第二皮带轮35转动，第二皮带轮35通过传动皮带36带动第一皮带轮45转动，第一皮带轮45转动带动第三传动齿轮46转动，第三传动齿轮46与第一传动齿轮43和第二传动齿轮44啮合在一起，从而带动第一粉碎滚轮41和第二粉碎滚轮42相向转动，将建筑垃圾中的水泥块和石块粉碎，然后再输送到相应的处理装置内，避免建筑垃圾堵塞该装置，通过设置水平底座1、加强板10和连接板11，将该装置的粉碎箱2和输送箱7固定连接在一起，使得该装置便于拆卸，方便工作人员在后期维修拆卸该装置的各个部件。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
