技术领域
本实用新型涉及物理实验技术领域，尤其涉及一种光的折射与反射物理实验装置。
背景技术
随着科技的进步，社会的发展，我国的教育行业得到了快速发展，随之而来的是教育器具的快速发展。
目前，光的反射在日常生活中是常见的一种物理现象。同时在学校中也具有做光反射的实验课程，现有的实验装置不能清晰的展示在各种介质中光的折射与发射。
实用新型内容
本实用新型的目的是提供一种光的折射与反射物理实验装置。
实用新型技术方案：
一种光的折射与反射物理实验装置，包括：U型玻璃板架、橡胶垫、介质出口、顶盖、介质入口、测角装置、三棱镜调节装置和发射装置，
所述U型玻璃板架前后面分别设置有前玻璃挡板和后黑色挡板，前玻璃挡板上设置有三棱镜调节装置，后黑色挡板上设置有测角装置，U型玻璃板架顶部设置有顶盖，顶盖上设置有介质入口，U型玻璃板架底部设置有介质出口，U型玻璃板架下端面设置有多个橡胶垫，U型玻璃板架左侧内壁开有凹槽，凹槽内设置有发射装置。
进一步，所述发射装置包括：N极磁铁滑块、激光笔安装座、激光笔和S极磁铁滑块，所述N极磁铁滑块一端置于U型玻璃板架的凹槽内，N极磁铁滑块与U型玻璃板架的凹槽相接触部分均设置有铜制滚珠，N极磁铁滑块另一端设置有激光笔安装座，激光笔安装座上开有安装槽，激光笔安装座侧壁开有螺纹锁紧孔，激光笔尾端置于安装槽内并通过螺栓穿过螺纹锁紧孔对激光笔进行锁紧，S极磁铁滑块放置在U型玻璃板架外侧与N极磁铁滑块配合使用。
进一步，所述三棱镜调节装置包括：三棱镜和旋转端，转轴通过密封轴承安装在前玻璃挡板上，转轴一端与前玻璃挡板外的旋转端相连，转轴另一端与三棱镜非工作端面相连，三棱镜的另一个非工作端面三边处设置有辅助槽。
进一步，所述测角装置包括：角度刻度盘、N极移动磁铁、圆柱指针和S极移动磁铁，所述角度刻度盘一端面边缘处设置有刻度，同时中心位置设置有圆柱指针，角度刻度盘另一端面中心位置设置有N极移动磁铁，角度刻度盘整体置于U型玻璃板架内部，N极移动磁铁与设置在U型玻璃板架外部的S极移动磁铁配合使用，圆柱指针的半径与辅助槽深度相同。
本实用新型对于现有技术具有以下有益效果：
本实用新型在气体介质与液体介质中均可对光的折射与反射进行测量，测量通过测角装置完成。
附图说明

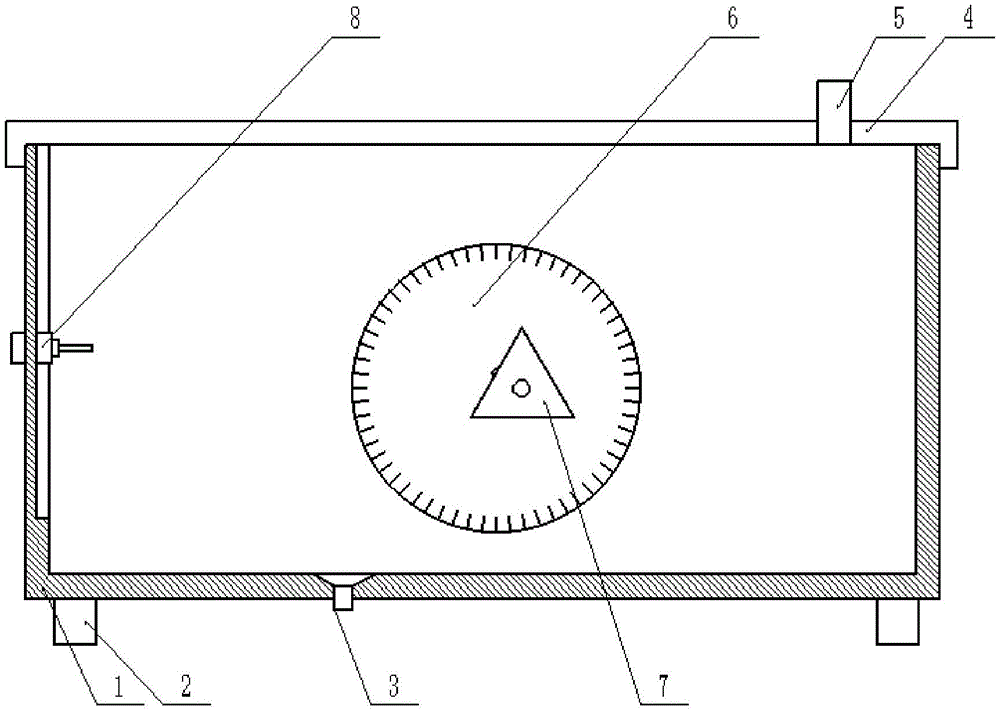

图1是本实用新型的结构示意图；
图2是本实用新型测角装置的结构示意图；
图3是本实用新型发射装置的结构示意图。
具体实施方式
以下将结合附图对本实用新型进行详细说明。
一种光的折射与反射物理实验装置，包括：U型玻璃板架1、橡胶垫2、介质出口3、顶盖4、介质入口5、测角装置6、三棱镜调节装置7和发射装置8，
所述U型玻璃板架1前后面分别设置有前玻璃挡板10和后黑色挡板9，前玻璃挡板10和后黑色挡板9均通过玻璃胶与U型玻璃板架1相连，前玻璃挡板10上设置有三棱镜调节装置7，后黑色挡板9上设置有测角装置6，U型玻璃板架1顶部设置有顶盖4，顶盖4上设置有介质入口5，U型玻璃板架1底部设置有介质出口3，U型玻璃板架1下端面设置有多个橡胶垫2，U型玻璃板架1左侧内壁开有凹槽，凹槽内设置有发射装置8，介质入口5与介质出口3处均安装有阀门。
所述发射装置8包括：N极磁铁滑块81、激光笔安装座82、激光笔83和S极磁铁滑块84，所述N极磁铁滑块81一端置于U型玻璃板架1的凹槽内，N极磁铁滑块81与U型玻璃板架1的凹槽相接触部分均设置有铜制滚珠，铜制滚珠嵌在N极磁铁滑块81上，N极磁铁滑块81另一端通过胶水粘有激光笔安装座82，激光笔安装座82上开有安装槽，激光笔安装座82侧壁开有螺纹锁紧孔，激光笔83尾端置于安装槽内并通过螺栓穿过螺纹锁紧孔对激光笔83进行锁紧，S极磁铁滑块84放置在U型玻璃板架1外侧与N极磁铁滑块81配合使用。
所述三棱镜调节装置7包括：三棱镜71和旋转端73，转轴通过密封轴承安装在前玻璃挡板10上，转轴一端与前玻璃挡板10外的旋转端73相连，转轴另一端与三棱镜71非工作端面相连，三棱镜71的另一个非工作端面三边处设置有辅助槽72，三棱镜71的工作端面为进行反射与折射实验的面，则剩余两面为非工作端面。
所述测角装置6包括：角度刻度盘61、N极移动磁铁62、圆柱指针63和S极移动磁铁64，所述角度刻度盘61一端面边缘处设置有刻度，同时中心位置设置有圆柱指针63，角度刻度盘61另一端面中心位置设置有N极移动磁铁62，角度刻度盘61整体置于U型玻璃板架1内部，N极移动磁铁62与设置在U型玻璃板架1外部的S极移动磁铁64配合使用，圆柱指针63的半径与辅助槽72深度相同。气体介质是烟雾。
工作过程：首先将激光笔83打开，激光笔83安装在激光笔安装座82内，并通过螺栓对激光笔83进行锁紧，通过介质入口5向由U型玻璃板架1、顶盖4前玻璃挡板10和后黑色挡板9组成的密闭腔室内冲入介质，当发射装置8固定不动时，激光笔83发射的激光照射在三棱镜71的工作面上，通过调整N极移动磁铁62带动S极移动磁铁64移动，从而带动角度刻度盘61移动，将圆柱指针63外壁靠在辅助槽72槽底面，在移动N极移动磁铁62将圆柱指针63的中心与三棱镜71的工作面的激光照点重合，可完成角度测量。
