技术领域
本实用新型涉及防护栏技术领域，尤其涉及一种搬运设备用可调节式防护栏。
背景技术
施工现场的“四口五临边”较多，“四口”通常指楼梯口、电梯口、预留洞口和通道口，“五临边”为在建工程的楼面临边、屋面临边、阳台临边、升降口临边和基坑临边，施工过程中需要通过搬运设备向施工现场搬运不同的施工材料，需要在搬运路段上安置防护栏确保运输工作的高效运行。
目前使用的防护栏长度较长，将多段长度较长的防护栏依次排列后达到防护的效果，但是经常会出现有行人翻过防护栏的情况，影响施工的进行，另外，防护栏的长度也难以调节，在不同长度的安装位置时难以调节，因此，发明一种搬运设备用可调节式防护栏很有必要。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种搬运设备用可调节式防护栏。
为了实现上述目的，本实用新型采用了如下技术方案：
一种搬运设备用可调节式防护栏，包括主杆，所述主杆数量设置为两个，所述主杆内部插接有第一拉伸杆，所述第一拉伸杆分别设置于主杆两侧，所述第一拉伸杆内部插接有第二拉伸杆，两个所述主杆之间均匀设有伸缩杆，所述主杆顶部插接有插杆，所述插杆两侧均设有固定座，所述第二拉伸杆外侧连接有连接座，所述主杆底部固定设有底座，所述第一拉伸杆和第二拉伸杆一端设有滑动板，所述主杆和第一拉伸杆内壁顶部设有限位块。
优选的，两个所述第一拉伸杆和两个所述第二拉伸杆之间均设有伸缩杆，所述主杆分别设置为顶部主杆和底部主杆，所述插杆和固定座均设置于顶部主杆顶部，所述底座设置于底部主杆底部，所述连接座设置于底部主杆外侧。
优选的，所述伸缩杆包括定位杆和活动杆，所述活动杆插接与定位杆内部，所述活动杆形状设置为圆台状，所述活动杆底部圆周长度与定位杆内壁圆周长度相同。
优选的，所述主杆顶部表面设有插孔，所述插杆与插孔相匹配，所述插杆顶部固定设有警示牌，所述警示牌表面设有警示灯。
优选的，所述固定座外侧设有弹性杆，所述弹性杆外侧设有连接头，所述第二拉伸杆内壁表面均匀设有内螺纹，所述连接头与第二拉伸杆螺纹连接。
优选的，所述连接座内壁两侧均设有插孔，所述第二拉伸杆与插孔插接。
本实用新型的有益效果为：本实用新型中，通过设有第一拉伸杆、第二拉伸杆和伸缩杆，第一拉伸杆在主杆内活动，第二拉伸杆在第一拉伸杆内活动，伸缩杆的活动杆可以在定位杆内上下活动，实现将两组防护栏收缩在一起或拉伸，从而能够对防护栏进行调节长度和高度，便于防护栏的搬运和使用；通过设有固定座、连接座和警示牌，在防护栏收缩状态时，可以拉动连接头由两侧与第二拉伸杆连接，实现由外侧对防护栏的定位，连接座可以将相邻的两组防护栏内的第二拉伸杆进行连接，从而可以将多组防护栏快速拼装为长段防护栏，拼装简单方便，警示牌可以显示警示信息提醒路人；通过设有滑动板和限位块，第一拉伸杆的滑动板在主杆内部滑动，第二拉伸杆的滑动板在第一拉伸杆内滑动，限位块分别设置于主杆和第一拉伸杆的内壁一端，从而可以对滑动板的滑动范围限定，避免防护栏拉伸过程中断开。
附图说明

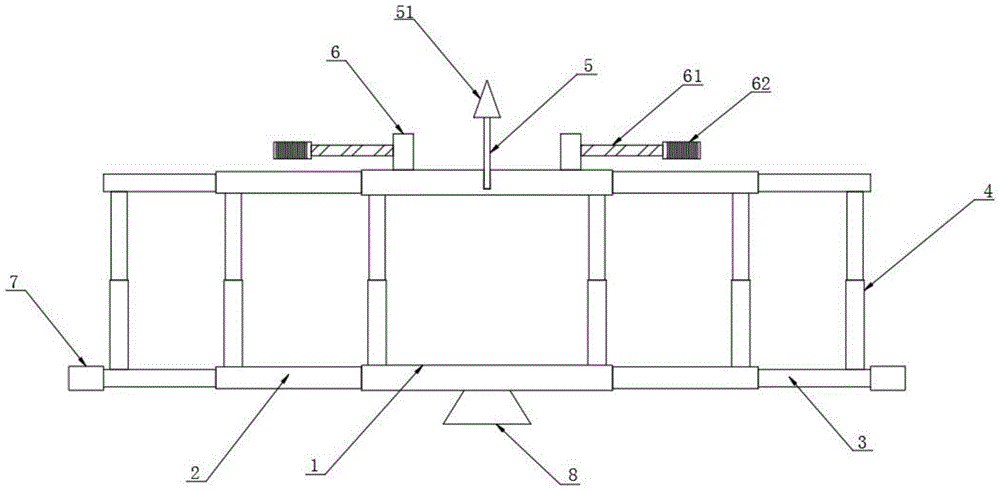

图1为本实用新型的整体拉伸状态结构示意图；
图2为本实用新型的整体收缩状态结构示意图；
图3为本实用新型的第一拉伸杆结构示意图；
图4为本实用新型的伸缩杆结构示意图；
图5为本实用新型的连接座结构示意图；
图中标号：1主杆、2第一拉伸杆、3第二拉伸杆、4伸缩杆、41定位杆、42活动杆、5插杆、51警示牌、6固定座、61弹性杆、62连接头、7连接座、71插孔、8底座、9滑动板、10限位块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-5所示的一种搬运设备用可调节式防护栏，包括主杆1，所述主杆1数量设置为两个，所述主杆1内部插接有第一拉伸杆2，所述第一拉伸杆2分别设置于主杆1两侧，所述第一拉伸杆2内部插接有第二拉伸杆3，两个所述主杆1之间均匀设有伸缩杆4，所述主杆1顶部插接有插杆5，所述插杆5两侧均设有固定座6，所述第二拉伸杆3外侧连接有连接座7，所述主杆1底部固定设有底座8，所述第一拉伸杆2和第二拉伸杆3一端设有滑动板9，所述主杆1和第一拉伸杆2内壁顶部设有限位块10。
两个所述第一拉伸杆2和两个所述第二拉伸杆3之间均设有伸缩杆4，所述主杆1分别设置为顶部主杆和底部主杆，所述插杆5和固定座6均设置于顶部主杆顶部，所述底座8设置于底部主杆底部，所述连接座7设置于底部主杆外侧。
所述伸缩杆4包括定位杆41和活动杆42，所述活动杆42插接与定位杆41内部，所述活动杆42形状设置为圆台状，所述活动杆42底部圆周长度与定位杆41内壁圆周长度相同，伸缩杆4的活动杆42可以在定位杆4内上下活动，实现将两组防护栏收缩在一起或拉伸。
所述主杆1顶部表面设有插孔，所述插杆5与插孔相匹配，所述插杆5顶部固定设有警示牌51，所述警示牌51表面设有警示灯，警示牌51可以显示警示信息提醒路人。
所述固定座6外侧设有弹性杆61，所述弹性杆61外侧设有连接头62，所述第二拉伸杆3内壁表面均匀设有内螺纹，所述连接头62与第二拉伸杆3螺纹连接，拉动连接头62由两侧与第二拉伸杆3连接，实现由外侧对防护栏的定位。
所述连接座7内壁两侧均设有插孔71，所述第二拉伸杆3与插孔71插接，连接座7可以将相邻的两组防护栏内的第二拉伸杆3进行连接，从而可以将多组防护栏快速拼装为长段防护栏，拼装简单方便。
工作原理：
参照说明书附图1、图3、图4和图5：使用时，将第二拉伸杆3由第一拉伸杆2内拉出，第一拉伸杆2由主杆1内拉出，限位块10对滑动板9的滑动范围限定，避免防护栏拉伸过程中断开，连接座7可以将相邻的两组防护栏内的第二拉伸杆3进行连接，从而可以将多组防护栏快速拼装为长段防护栏，拼装简单方便，警示牌51可以显示警示信息提醒路人，伸缩杆4的活动杆42可以在定位杆4内上下活动，实现将两组防护栏收缩在一起或拉伸，从而能够对防护栏进行调节长度和高度，便于防护栏的搬运和使用；
参照说明书附图2、图4和图5：使用完后，将第一拉伸杆2推回主杆1内部，第二拉伸杆3推回第一拉伸杆2内部，拉动连接头62由两侧与第二拉伸杆3连接，实现由外侧对防护栏的定位，活动杆42压回定位杆4内部，将拉伸状态的防护栏回缩，减小占地面积，便于搬运。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
