一种具有调节高度的传送设备

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:机械行业
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及传送设备领域,尤其涉及一种具有调节高度的传送设备。


背景技术

传送设备包括多个不同部件,其中可以举出的尤其是,例如电梯轿厢或者自动扶梯的传送装置,另外,设置有用于传送装置的驱动和设备控制,控制程序在设备控制中被执行以用于传送设备的控制,该设备控制具有不同的功能,现在的社会在各方面都能运用到传送设备,矿石、物料、物品等生活,建筑等领域均需要传送设备,需求量极大,而现有市场上的大多数传送设备基本上都为固定形式,不易调节,工作人员使用时效率不高,且结构复杂,不易维修。


实用新型内容

本实用新型提出的一种具有调节高度的传送设备,解决了不易调节,工作人员使用时效率不高,且结构复杂,不易维修等问题。

为了实现上述目的,本实用新型采用了如下技术方案:

一种具有调节高度的传送设备,包括底座,所述底座两侧的顶部焊接有侧板,两个所述侧板相互靠近的一侧均开设有高度相同的第一空槽,所述第一空槽的内部设有链条,所述链条的内部设有与侧板内壁固定的齿条,所述底座的顶部通过螺栓固定连接有双轴电机,所述双轴电机的输出轴均固定连接有第一转轴,两个所述第一转轴远离双轴电机的一端固定连接有第二齿轮,所述第二齿轮与链条啮合转动,两个所述侧板相互靠近的一侧设有升降板,所述升降板的两侧均转动连接有第一齿轮,所述第一齿轮分别与齿条和链条啮合传动,所述升降板两侧的底部均焊接有支撑杆,两个所述支撑杆的底端转动连接有第一传送辊和第二传送辊,所述第一传送辊和第二传送辊的外圈套设有传送带。

优选的,所述升降板的顶部固定有驱动电机,所述驱动电机的输出轴固定连接有第二转轴,所述第二转轴远离驱动电机的一端固定连接有第二锥齿轮。

优选的,所述升降板的底部焊接有固定杆,所述固定杆的底部套设有连轴,所述连轴的两端固定连接有第一锥齿轮和第三锥齿轮,所述第一锥齿轮与第二锥齿轮啮合传动。

优选的,所述第一传送辊的正面套设有第四锥齿轮,所述第四锥齿轮与第三锥齿轮啮合传动,所述链条的内部设有与侧板内壁焊接的第三齿轮,所述第三齿轮与链条啮合传动。

优选的,所述第一空槽的两侧开设有滑槽,所述滑槽的内部套设有滑块,所述升降板与滑块固定连接,且滑块和滑槽的横截面为T型。

与现有的技术相比,本实用新型的有益效果是:本实用新型通过安装双轴电机、第一齿轮、第二齿轮、链条、齿条和侧板等结构,其中通过双轴的运动,能够控制第一齿轮的运动,进而达到控制链条和齿条的作用,驱动电机的运转会带动第二锥齿轮是转动,第二齿轮则会带动第一齿轮转动,第三齿轮通过连轴与第二齿轮连接转动,进而带动第一传送辊和第二传送辊进行运动,该装置结构简单,便于修理,能有效的进行高度的调节,提高了工作效率。


附图说明

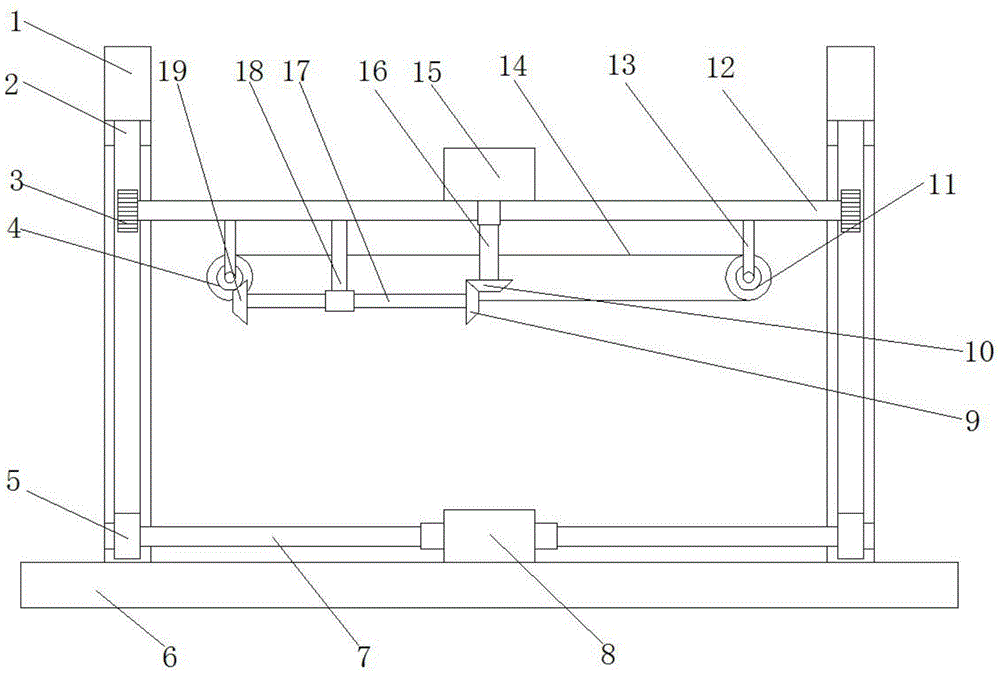

图1为本实用新型提出的一种具有调节高度的传送设备的正视结构示意图;

图2为本实用新型提出的一种具有调节高度的传送设备的传送辊和锥齿轮的俯视结构示意图;

图3为本实用新型提出的一种具有调节高度的传送设备的侧板正视结构示意图;

图4为本实用新型提出的一种具有调节高度的传送设备的齿条、链条和第一齿轮的侧视结构示意图。

图中:1侧板、2链条、3第一齿轮、4传送辊、5第二齿轮、6底座、7第一转轴、8双轴电机、9第一锥齿轮、10第二锥齿轮、11第二传送辊、12升降板、13支撑杆、14传送带、15驱动电机、16第二转轴、17连轴、18固定杆、19第三锥齿轮、20第四锥齿轮、21齿条、22第一空槽、23第三齿轮。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

参照图1-4,一种具有调节高度的传送设备,包括底座6,底座6两侧的顶部焊接有侧板1,两个侧板1相互靠近的一侧均开设有高度相同的第一空槽22,第一空槽22的内部设有链条2,链条2的内部设有与侧板1内壁固定的齿条21,底座6的顶部通过螺栓固定连接有双轴电机8,双轴电机8的输出轴均固定连接有第一转轴7,两个第一转轴7远离双轴电机8的一端固定连接有第二齿轮5,第二齿轮5与链条2啮合转动,两个侧板1相互靠近的一侧设有升降板12,升降板12的两侧均转动连接有第一齿轮3,第一齿轮3分别与齿条21和链条2啮合传动,升降板12两侧的底部均焊接有支撑杆13,两个支撑杆13的底端转动连接有第一传送辊4和第二传送辊11,第一传送辊4和第二传送辊11的外圈套设有传送带14。

升降板12的顶部固定有驱动电机15,驱动电机15的输出轴固定连接有第二转轴16,第二转轴16远离驱动电机15的一端固定连接有第二锥齿轮10,升降板12的底部焊接有固定杆18,固定杆18的底部套设有连轴17,连轴17的两端固定连接有第一锥齿轮9和第三锥齿轮19,第一锥齿轮9与第二锥齿轮10啮合传动,第一传送辊4的正面套设有第四锥齿轮20,第四锥齿轮20与第三锥齿轮19啮合传动,链条2的内部设有与侧板1内壁焊接的第三齿轮23,第三齿轮23与链条2啮合传动,第一空槽22的两侧开设有滑槽,滑槽的内部套设有滑块,升降板12与滑块固定连接,且滑块和滑槽的横截面为T型。

本实施例中,首先,当需要调节高度时,启动双轴电机8,双轴电机8带动第一转轴7转动,第一转轴7的转动从而会使第二齿轮5转动,由于第二齿轮5与链条2啮合,所以也会使链条2转动,因为第一齿轮3分别与齿条21和链条2啮合,而齿条21固定在侧板1中,从而使第一齿轮3随着链条2的转动而上升,进而使升降板12达到上升或下降的作用,驱动电机15的运转会带动第二锥齿轮10是转动,第二齿轮10则会带动第一齿轮9转动,第三齿轮19通过连轴17与第二齿轮10连接转动,进而带动第一传送辊4和第二传送辊11进行运动,达到传送的效果。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
