技术领域
本实用新型涉及LED灯具制作技术领域，更具体的说涉及一种LED照明组件用散热块打孔攻丝移动机构。
背景技术
现有的LED灯具中其需要在PCB板上安装散热基板，并在散热基板上通过螺栓固定散热块，实现快速散热，而散热块需要与散热基板螺栓连接，其需要加工螺孔，现有的加工方式是需要先将散热块用固定模具等进行人工夹持固定在钻床上，再通过钻床加工，一般是一批产品先全部钻孔，然后，再将钻头更换成丝锥，再进行攻丝，其效率低，效果差。
实用新型内容
本实用新型的目的就是针对现有技术之不足，而提供一种LED照明组件用散热块打孔攻丝移动机构，它可以对待加工散热块自动进行打孔和攻丝，其可以在打孔后直接攻丝，大大提高生产效率，其效果好。
本实用新型的技术解决措施如下：
一种LED照明组件用散热块打孔攻丝移动机构，包括机架，所述机架的顶板的顶面的右部固定有竖直柱，竖直柱上固定有升降机构，升降机构上安装有横向移动机构，横向移动机构的横向移动块的底面固定有水平连接板，水平连接板的底面固定有连接支撑板，连接支撑板的右侧壁上固定有旋转电机，旋转电机的输出轴穿过连接支撑板并固定有竖直旋转板，竖直旋转板的下端和上部侧壁均固定有固定连接板，固定连接板上固定有钻孔电机，一个钻孔电机的输出轴穿过固定连接板并固定有钻头，另一个钻孔电机的输出轴穿过固定连接板并固定有丝锥。
所述升降机构包括竖直升降螺杆，竖直柱的上部和中部的左侧壁上均固定有升降支撑板，竖直升降螺杆的两端通过轴承铰接在两个升降支撑板上，下方的升降支撑板的底面固定有升降电机，升降块螺接在竖直升降螺杆上，升降块上固定有横向移动机构的主横向连接板。
所述升降电机的输出轴为花键轴，花键轴插套在竖直升降螺杆的底端具有的花键孔中。
所述横向移动机构包括主横向连接板，主横向连接板的顶面的左部和右部均固定有调节板，调节螺杆的两端通过轴承铰接在两个调节板上，其中一个调节板的外侧壁上固定有调节电机，横向移动块螺接在调节螺杆中，横向移动块的底端伸出主横向连接板的中部具有的中心长形通槽。
所述调节电机的输出轴为花键轴，花键轴插套在调节螺杆的一端具有的花键孔中。
所述升降块的侧壁固定有侧自润滑板，侧自润滑板紧贴竖直柱的左侧壁上。
上横向板固定在两个调节板的顶面上，横向移动块的顶面固定有上自润滑层，上自润滑层的顶面紧贴上横向板的底面。
本实用新型的有益效果在于：
它可以对待加工散热块自动进行打孔和攻丝，其可以在打孔后直接攻丝，大大提高生产效率，其效果好。
附图说明

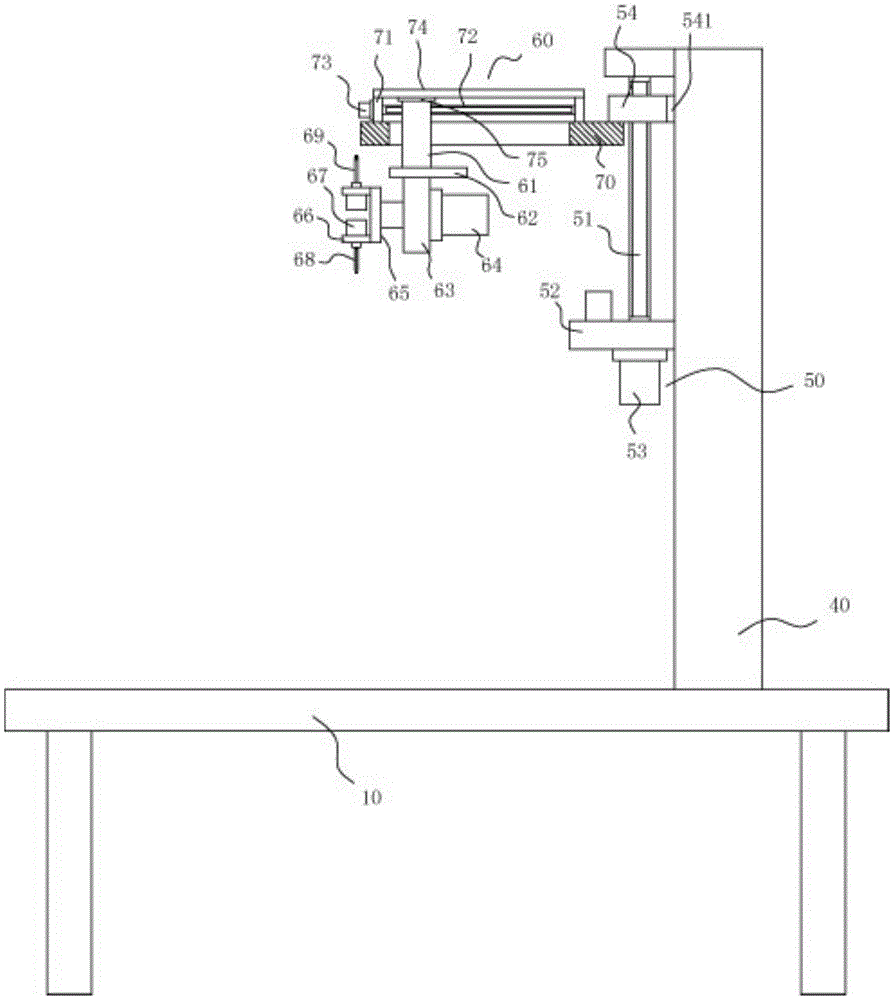

图1为本实用新型的结构示意图；
图2为本实用新型的局部放大图。
具体实施方式
实施例：见图1至图2所示，一种LED照明组件用散热块打孔攻丝移动机构，包括机架10，所述机架10的顶板的顶面的右部固定有竖直柱40，竖直柱40上固定有升降机构50，升降机构50上安装有横向移动机构60，横向移动机构60的横向移动块61的底面固定有水平连接板62，水平连接板62的底面固定有连接支撑板63，连接支撑板63的右侧壁上固定有旋转电机64，旋转电机64的输出轴穿过连接支撑板63并固定有竖直旋转板65，竖直旋转板65的下端和上部侧壁均固定有固定连接板66，固定连接板66上固定有钻孔电机67，一个钻孔电机67的输出轴穿过固定连接板66并固定有钻头68，另一个钻孔电机67的输出轴穿过固定连接板66并固定有丝锥69。
进一步的说，所述升降机构50包括竖直升降螺杆51，竖直柱40的上部和中部的左侧壁上均固定有升降支撑板52，竖直升降螺杆51的两端通过轴承铰接在两个升降支撑板52上，下方的升降支撑板52的底面固定有升降电机53，升降块54螺接在竖直升降螺杆51上，升降块54上固定有横向移动机构60的主横向连接板70。
进一步的说，所述升降电机53的输出轴为花键轴，花键轴插套在竖直升降螺杆51的底端具有的花键孔中。
进一步的说，所述横向移动机构60包括主横向连接板70，主横向连接板70的顶面的左部和右部均固定有调节板71，调节螺杆72的两端通过轴承铰接在两个调节板71上，其中一个调节板71的外侧壁上固定有调节电机73，横向移动块61螺接在调节螺杆72中，横向移动块61的底端伸出主横向连接板70的中部具有的中心长形通槽。
进一步的说，所述调节电机73的输出轴为花键轴，花键轴插套在调节螺杆72的一端具有的花键孔中。
进一步的说，所述升降块54的侧壁固定有侧自润滑板541，侧自润滑板541紧贴竖直柱40的左侧壁上。
进一步的说，上横向板74固定在两个调节板71的顶面上，横向移动块61的顶面固定有上自润滑层75，上自润滑层75的顶面紧贴上横向板74的底面。
本实施例在使用时，将待加工散热块固定在机架10上，然后，通过调节电机73运行，使得调节螺杆72转动，使得横向移动块61进行横向移动，使得钻头68对着待加工散热块100的加工处，然后，通过升降电机53运行，使得竖直升降螺杆51转动，使得钻头68下降，通过钻孔电机67运行，从而使得钻头68旋转，对待加工散热块的加工处进行钻孔，完成后，升降电机53运行，使得竖直升降螺杆51转动，使得钻头68提升，然后，通过旋转电机64运行，将丝锥69竖直向下，通过对应的钻孔电机67运行，使得丝锥69对刚刚的钻孔进行攻内螺纹，其效果好，效率高，完成后，升降电机53运行，使得丝锥69提升完成加工。
本实施例中，旋转电机64、钻孔电机67、升降电机53、调节电机73均通过电连接线与控制主机电连接，通过控制主机进行本装置的控制，其控制主机为常用的公知设备，可以在市面上购得，不再详述，附图中也未显示。
