技术领域
本实用新型属于膏体灌装设备技术领域，具体涉及一种睫毛膏用挤出打包设备。
背景技术
加压灌装机适合灌装流动性的膏体类产品，灌装时料斗处于密封状态，通过压力挤出物料进行灌装，在睫毛膏灌装生产过程中使用广泛；
现有的灌装机在使用中，存在睫毛膏筒灌装使不够准确、便捷、灵活的套设在灌装嘴外侧，易发生睫毛膏筒碰触在灌装嘴表面导致睫毛膏筒上沾染睫毛膏的问题，为此我们提出一种睫毛膏用挤出打包设备。
实用新型内容
本实用新型的目的在于提供一种睫毛膏用挤出打包设备，以解决上述背景技术中提出的灌装机在使用中，存在睫毛膏筒灌装使不够准确、便捷、灵活的套设在灌装嘴外侧，易发生睫毛膏筒碰触在灌装嘴表面导致睫毛膏筒上沾染睫毛膏的问题。
为实现上述目的，本实用新型提供如下技术方案：一种睫毛膏用挤出打包设备，包括机座、机箱、料斗、灌装头，所述机座的表面设置有固定板，所述固定板包括上水平部、中竖直部与下水平部，所述固定板上设有两个平行的固定杆，所述固定杆处于竖直状态，所述固定杆的外侧套设有弹簧、滑块，所述滑块的端部设置有圆块，所述圆块的表面开设有第一圆槽，所述固定板的顶部表面设置有移动杆，所述移动杆的中间位置设置有按压杆。
优选的，所述固定杆位于固定板上水平部与下水平部之间，两个所述固定杆贯穿弹簧、滑块，所述弹簧的底端与固定板下水平部连接及顶部与滑块连接，所述滑块竖直滑动。
优选的，所述移动杆为“U”型结构，所述移动杆的两端穿过固定板的上水平部并与滑块连接，所述按压杆处于竖直状态，所述按压杆的顶端为“T”型结构。
优选的，所述第一圆槽位于圆块表面的中心位置，所述第一圆槽的圆心与灌装头处于同一竖直线。
优选的，所述机座的侧面设置有固定块，所述固定块的表面设置有两个放置盒，所述固定块的表面开设有矩形凹槽，所述放置盒与固定块卡合连接，所述放置盒嵌入所述矩形凹槽内。
优选的，两个所述放置盒之间设置有滑动机构，所述滑动机构包括稳固块、滑动块、连接杆，所述放置盒的表面开设有十四个呈并排分布的第二圆槽，所述稳固块分布在放置盒的两侧。
优选的，所述稳固块的底部开设有滑槽，所述滑动块位于滑槽内，所述连接杆底端穿过稳固块并与滑动块连接及顶端与位于上侧的放置盒连接，位于上侧的所述放置盒表面的中间位置设有提手，两个放置盒滑动连接。
与现有技术相比，本实用新型的有益效果是：
通过设计的固定板、固定杆、弹簧、滑块、圆块、移动杆、按压杆，便于使睫毛膏筒准确、灵活的套设在灌装头外侧，便于灌装，节省时间，避免在灌装过程中睫毛膏筒碰触到灌装头上导致睫毛膏筒表面沾染睫毛膏而增加清理时间；
通过设计的固定块、放置盒、滑动机构，多个灌装好的睫毛膏筒整齐并排摆放，便于对睫毛膏筒进行打包整理，提高工作效率。
附图说明

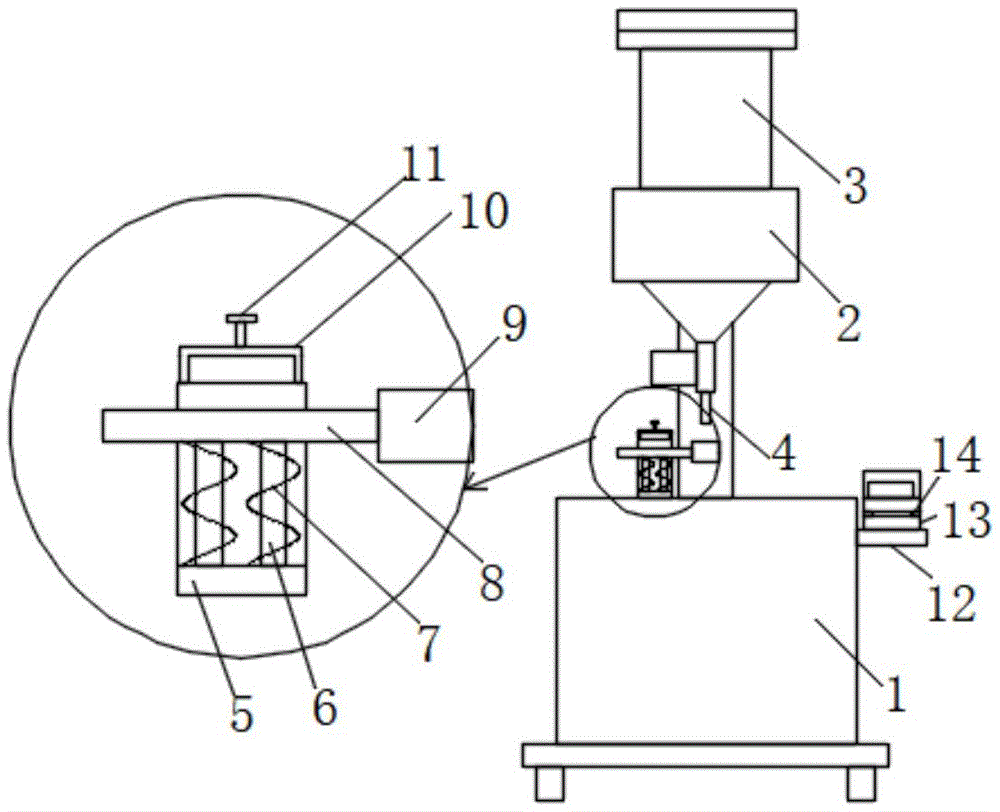

图1为本实用新型的结构示意图；
图2为本实用新型的固定板剖视结构示意图；
图3为本实用新型的固定板侧视结构示意图；
图4为本实用新型的放置盒俯视结构示意图；
图5为本实用新型的稳固块剖视结构示意图；
图中：1、机座；2、机箱；3、料斗；4、灌装头；5、固定板；6、固定杆；7、弹簧；8、滑块；9、圆块；10、移动杆；11、按压杆；12、固定块；13、放置盒；14、滑动机构；15、第一圆槽；16、第二圆槽；17、稳固块；18、滑动块；19、连接杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1至图5，本实用新型提供一种技术方案：一种睫毛膏用挤出打包设备，包括机座1、机箱2、料斗3、灌装头4，机座1的表面设置有固定板5，固定板5包括上水平部、中竖直部与下水平部，固定板5上设有两个平行的固定杆6，固定杆6处于竖直状态，固定杆6的外侧套设有弹簧7、滑块8，滑块8的端部设置有圆块9，圆块9的表面开设有第一圆槽15，固定板5的顶部表面设置有移动杆10，移动杆10的中间位置设置有按压杆11，机座1的侧面设置有固定块12，固定块12的表面设置有两个放置盒13，两个放置盒13之间设置有滑动机构14，滑动机构14包括稳固块17、滑动块18、连接杆19。
本实施例中，固定杆6位于固定板5上水平部与下水平部之间，两个固定杆6贯穿弹簧7、滑块8，弹簧7的底端与固定板5下水平部连接及顶部与滑块8连接，滑块8竖直滑动，便于滑块8与圆块9同方向滑动。
本实施例中，移动杆10为“U”型结构，移动杆10的两端穿过固定板5的上水平部并与滑块8连接，按压杆11处于竖直状态，按压杆11的顶端为“T”型结构，便于把按压杆11按压。
本实施例中，第一圆槽15位于圆块9表面的中心位置，第一圆槽15的圆心与灌装头4处于同一竖直线，睫毛膏筒放置在第一圆槽15内，便于挤压灌装睫毛膏。
本实施例中，固定块12的表面开设有矩形凹槽，放置盒13与固定块12卡合连接，放置盒13嵌入矩形凹槽内，放置盒13的表面开设有十四个呈并排分布的第二圆槽16，稳固块17分布在放置盒13的两侧，便于将灌装好的睫毛膏置于放置盒13内，提高灌装效率。
本实施例中，稳固块17的底部开设有滑槽，滑动块18位于滑槽内，连接杆19底端穿过稳固块17并与滑动块18连接及顶端与位于上侧的放置盒13连接，位于上侧的放置盒13表面的中间位置设有提手，两个放置盒13滑动连接，提高睫毛膏筒放置的数量，便于将睫毛膏保证。
本实用新型的工作原理及使用流程：
在灌装睫毛膏时，将按压杆11按压，按压杆11带动移动杆10下移，移动杆10作用在滑块8上，滑块8与圆块9竖直下移，此时弹簧7处于收缩状态，将睫毛膏筒置于第一圆槽15内，缓慢松开按压杆11，弹簧7由收缩状态伸展开，圆块9与睫毛膏筒竖直上移，灌装头4嵌入睫毛膏筒内，便于灌装，节省时间，避免在灌装过程中睫毛膏筒碰触到灌装头4上，导致睫毛膏筒表面沾染睫毛膏而增加清理时间；
另外灌装好的睫毛膏筒可以置于放置盒13上的第二圆槽16内，将多个灌装好的睫毛膏筒整齐并排摆放，便于对睫毛膏筒进行打包整理，提高工作效率。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
