技术领域
本实用新型涉及电子设备技术领域，具体为一种笔记本辅助散热装置。
背景技术
笔记本电脑又被称之为便携式电脑，其最大的特点就是机身小巧、相对于台式电脑携带更加方便，同时也是因为体积小各部分零件的体积都都被缩小化，包括其自身的散热结构，进而导致笔记本如何快速散热成为使人们较为头疼的问题。
目前辅助笔记本电脑散热装置多分为两种，一是简单的支架装置，抬高笔记本电脑与桌面的距离，加快笔记本电脑底部空气流通，这种方法虽然可以达到一定的效果，但是效果不显著，二是利用利用底座加设风扇等风冷散热装置对笔记本进行散热，这种方法虽然效果明显，作用快，但是其自身也是需要消耗电能，对使用环境要求较高，实用性低，并且对于笔记本与桌面的连接高度和角度固定，使用舒适度较差。
实用新型内容
针对现有技术的不足，本实用新型提供了一种笔记本辅助散热装置，具备无需额外能源适用各种使用环境、高度和角度可调、安置稳定牢固的优点，解决了上述背景技术中所提到的问题。
本实用新型提供如下技术方案：一种笔记本辅助散热装置，包括支撑座，所述支撑座的内部开设有冷却型腔，所述冷却型腔的内部活动套接有防扎袋，所述防扎袋的内部固定套接有水囊袋，所述水囊袋的一端固定套接有进水管，所述进水管的一端螺纹连接有密封盖，所述防扎袋的两端设有螺纹套，所述螺纹套固定套接在支撑座的内部，所述螺纹套的内部螺纹连接有螺纹杆，所述螺纹杆的底面固定连接有防滑垫块，所述防滑垫块外侧活动套接在让位孔的内部，所述让位孔开设在支撑座的底面两端，所述支撑座的顶面两端开设有滑行槽，所述滑行槽的内部活动套接有压紧杆，所述压紧杆的底部活动套接在限位杆的内部，所述压紧杆的底面固定连接在复位弹簧，所述复位弹簧的另一端固定连接在限位杆的内部，所述限位杆的底部卡接在滑轨的外侧，所述滑轨固定套接在支撑座的内部底面，所述压紧杆的顶端固定连接有摩擦块，所述支撑座的顶面一侧开设有让位槽，所述支撑座的顶面一侧开设有卡接槽，所述卡接槽的内部卡接有挡块，所述挡块的顶面固定连接有心形拉块，所述支撑座的顶面内部固定套接有支撑隔网。
精选的，所述防扎袋的顶面活动连接在支撑座的顶面内侧，且防扎袋的长度值大于支撑隔网的长度值。
精选的，所述支撑座的内部固定套接有四个螺纹套，且每个螺纹套的内部均螺纹连接有一个螺纹杆。
精选的，所述螺纹杆的直径值小于防滑垫块的直径值，且防滑垫块的直径值小于让位孔的直径值，所述防滑垫块的底面开设有摩擦纹。
精选的，所述支撑座的顶部开设有两个滑行槽，且每个滑行槽的内部均活动套接有两个压紧杆。
精选的，所述压紧杆的底面固定连接有行止块，且压紧杆底面的行止块活动套接在限位杆的内部。
与现有技术对比，本实用新型具备以下有益效果：
1、本实用新型通过防扎袋和水囊袋承接低温水溶液，并置于笔记本底部，利用水溶液比热容大的特点，吸收笔记本使用时产生的热量，使笔记本运作时的自身温度始终处于正常温度范围内，而防扎袋自身材质的特点，可保护水囊袋不被尖锐物品刺破，提高装置的安全性，综上所述，相对比传统辅助散热装置，本实用新型所提供的散热装置，操作简单，无需额外能源的加入，对使用环境的要求低，适应能力强。
2、本实用新型通过螺纹套与螺纹杆之间螺纹连接配合，在装置与笔记本电脑连接后，可根据实际使用环境和个人习惯，转动螺纹杆，调节螺纹杆在螺纹套的内部位置，进而改变笔记本电脑与桌面之间的距离，使其更符合个体使用习惯，进而提高装置的实用性，并且再通过压紧杆、复位弹簧、限位杆、滑行槽以及滑轨各组件之间的连接配合，可组成活动式固定装置，使得装置可根据笔记本的实际大小，选择固定位置，提高装置的实用性。
附图说明

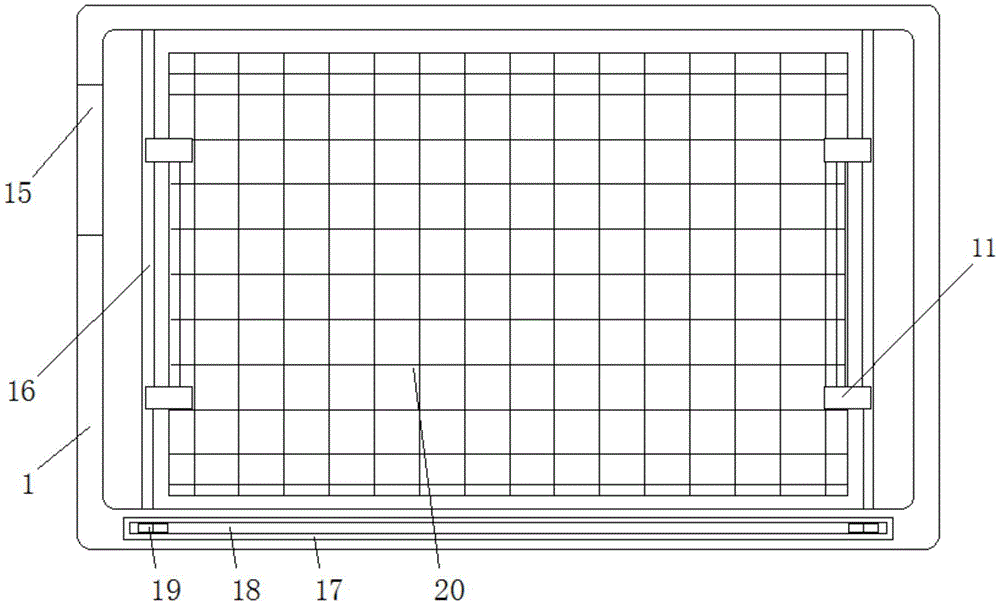

图1为本实用新型结构俯视示意图；
图2为本实用新型结构剖视示意图；
图3为本实用新型结构防扎袋俯视示意图；
图4为本实用新型结构挡块正视示意图；
图5为本实用新型结构图2中A处放大示意图。
图中：1、支撑座；2、冷却型腔；3、防扎袋；4、水囊袋；5、进水管；6、密封盖；7、螺纹套；8、螺纹杆；9、防滑垫块；10、让位孔；11、压紧杆；12、摩擦块；13、复位弹簧；14、限位杆；15、让位槽；16、滑行槽；17、卡接槽；18、挡块；19、心形拉块；20、支撑隔网；21、滑轨。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种笔记本辅助散热装置，包括支撑座1，支撑座1的内部开设有冷却型腔2，冷却型腔2的内部活动套接有防扎袋3，防扎袋3的内部固定套接有水囊袋4，水囊袋4的一端固定套接有进水管5，进水管5的一端螺纹连接有密封盖6，防扎袋3的两端设有螺纹套7，螺纹套7固定套接在支撑座1的内部，螺纹套7的内部螺纹连接有螺纹杆8，螺纹杆8的底面固定连接有防滑垫块9，防滑垫块9外侧活动套接在让位孔10的内部，让位孔10开设在支撑座1的底面两端，支撑座1的顶面两端开设有滑行槽16，滑行槽16的内部活动套接有压紧杆11，压紧杆11的底部活动套接在限位杆14的内部，压紧杆11的底面固定连接在复位弹簧13，复位弹簧13的另一端固定连接在限位杆14的内部，限位杆14的底部卡接在滑轨21的外侧，滑轨21固定套接在支撑座1的内部底面，压紧杆11的顶端固定连接有摩擦块12，支撑座1的顶面一侧开设有让位槽15，支撑座1的顶面一侧开设有卡接槽17，卡接槽17的内部卡接有挡块18，挡块18的顶面固定连接有心形拉块19，支撑座1的顶面内部固定套接有支撑隔网20。
其中，防扎袋3的顶面活动连接在支撑座1的顶面内侧，且防扎袋3的长度值大于支撑隔网20的长度值，通过防扎袋3和水囊袋4承接低温水溶液，并置于笔记本底部，利用水溶液比热容大的特点，吸收笔记本使用时产生的热量，使笔记本运作时的自身温度始终处于正常温度范围内，而防扎袋3自身材质的特点，可保护水囊袋4不被尖锐物品刺破，提高装置的安全性。
其中，支撑座1的内部固定套接有四个螺纹套7，且每个螺纹套7的内部均螺纹连接有一个螺纹杆8，通过螺纹套7与螺纹杆8之间螺纹连接配合，在装置与笔记本电脑连接后，可根据实际使用环境和个人习惯，转动螺纹杆8，调节螺纹杆8在螺纹套7的内部位置，进而改变笔记本电脑与桌面之间的距离，使其更符合个体使用习惯，进而提高装置的实用性。
其中，螺纹杆8的直径值小于防滑垫块9的直径值，且防滑垫块9的直径值小于让位孔10的直径值，防滑垫块9的底面开设有摩擦纹，防滑垫块9可提高笔记本电脑与装置之间的摩擦力，进一步保证装置的稳定性，进而提高装置的可靠性。
其中，支撑座1的顶部开设有两个滑行槽16，且每个滑行槽16的内部均活动套接有两个压紧杆11，滑行槽16为压紧杆11在支撑座1的运动提供运动让位结构，保证装置的合理性。
其中，压紧杆11的底面固定连接有行止块，且压紧杆11底面的行止块活动套接在限位杆14的内部，通过压紧杆11、复位弹簧13、限位杆14、滑行槽16以及滑轨21各组件之间的连接配合，可组成活动式固定装置，使得装置可根据笔记本的实际大小，选择固定位置，提高装置的实用性。
工作原理：使用时，拧开进水管5一端螺纹连接的密封盖6，向防扎袋3和水囊袋4组成双层水囊内注入水溶液，完成后，再重新拧紧密封盖6，然后捏住心形拉块19，将挡块18从支撑座1中取出，然后把双层水囊放置在支撑座1的内部，并与支撑隔网20的底面对齐接触，再重新将挡块18卡接回卡接槽17的内部，完成后，转动螺纹杆8，将螺纹杆8从螺纹套7的内部拧出，进而调整支撑座1底面与桌面的距离，提升后续笔记本与装置连接后整体装置高度，使得整体装置符合个体的使用习惯，在螺纹杆8的高度调节完成后，将笔记本放置在支撑隔网20的顶面，根据笔记本的实际大小，滑动滑行槽16内部的压紧杆11，选择合适位置后，提起压紧杆11，将压紧杆11连接有摩擦块12的一端放置在笔记本本体外侧，复位弹簧13受到挤压后，实施复位弹力，进而使压紧杆11与摩擦块12紧贴于笔记本外侧表面，完成装置对笔记本的固定功能，避免笔记本在支撑隔网20的内部滑动，保证装置的稳定性。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
