技术领域
本实用新型涉及冰激凌领域，更具体地说，本实用新型涉及一种冰激凌原料混合装置。
背景技术
冰淇淋是以饮用水、牛乳、奶粉、奶油(或植物油脂)、食糖等为主要原料，加入适量食品添加剂，经混合、灭菌、均质、老化、凝冻、硬化等工艺制成的体积膨胀的冷冻饮品，冰淇淋是一种极具诱惑力的美味冷冻奶制品。
专利申请公布号CN201811088140.3的发明专利公开了一种液体原料混合装置，包括机箱，所述机箱上方设有进料口，进料口一侧设有至少两个入口，所述入口处设有限位卡，机箱下方设有出料口，机箱内部底面设有水泵，所述水泵的出水管道伸出机箱外，水泵出水口设有高压喷枪，所述高压喷枪插入入口内，所述高压喷枪侧面设有定位块，本发明改变原来的设计思路，采用水泵抽水循环来代替原有的搅拌叶旋转的混合方式，结构新颖，搅拌效率高。
但是其在实际使用时，仍旧存在较多缺点，如虽然采用水泵抽水循环来代替原有的搅拌叶旋转的混合方式，结构新颖，搅拌效率高，但是在使用时无法提高其效率，混合的不均匀。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种冰激凌原料混合装置，通过设置活动杆与横杆，通过电机可以适当移动块向下运动，从而使得活动杆的两端与连接圆以及半圆块活动连接，从而扩大混合的范围，提高其效率，当横杆旋转时，通过与活动杆的双重搅拌，使得材料混合均匀，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种冰激凌原料混合装置，包括外壳，所述外壳的顶部设置有电机，所述电机的底部固定设置有运动机构，所述外壳的内部设置有搅拌机构，所述外壳的正面设置有出料口，所述出料口的正面设置有胶塞，所述外壳的顶部设置有进料口；
所述运动机构包括旋转板，所述旋转板的底部固定设置有转动杆，所述电机的底部设置有支撑板，所述支撑板的底部设置有固定板，所述固定板的底部设置有凹凸板，所述凹凸板的底部设置有运动杆，所述电机的输出轴与旋转板传动连接，所述运动杆贯穿外壳以及旋转板；
所述搅拌机构包括移动块，所述移动块的一侧设置有半圆块，所述半圆块的一侧设置有活动杆，所述活动杆的底部设置有连接圆，所述移动块的正面设置有凸块，所述凸块的底部固定设置有连接杆，所述转动杆的底部设置有固定杆，所述固定杆的两侧均设置有清理块，所述清理块的一侧设置有横杆；
在一个优选地实施方式中，所述凹凸板的表面设置有连续的波浪状凸起，所述凹凸板与运动杆活动连接。
在一个优选地实施方式中，所述胶塞由橡胶材质制成，所述胶塞与出料口相适配。
在一个优选地实施方式中，所述转动杆与移动块活动连接，所述移动块通过运动杆与凹凸板固定连接。
在一个优选地实施方式中，所述活动杆的一端与半圆块活动连接，另一端与连接圆活动连接，所述半圆块的数量为多。
在一个优选地实施方式中，所述清理块与外壳内侧壁活动连接，所述清理块的数量为两个，两个所述清理块之间通过固定杆固定连接。
本实用新型的技术效果和优点：
1、本实用新型通过设置活动杆与横杆，通过电机可以适当移动块向下运动，从而使得活动杆的两端与连接圆以及半圆块活动连接，从而扩大混合的范围，提高其效率，当横杆旋转时，通过与活动杆的双重搅拌，使得材料混合均匀；
2、本实用新型通过设置清理块，通过固定杆的旋转带动了清理块的旋转，由于清理块与外壳内侧壁活动连接，通过清理块可以对外壳的内侧壁进行清理，保持外壳内壁的干净。
附图说明

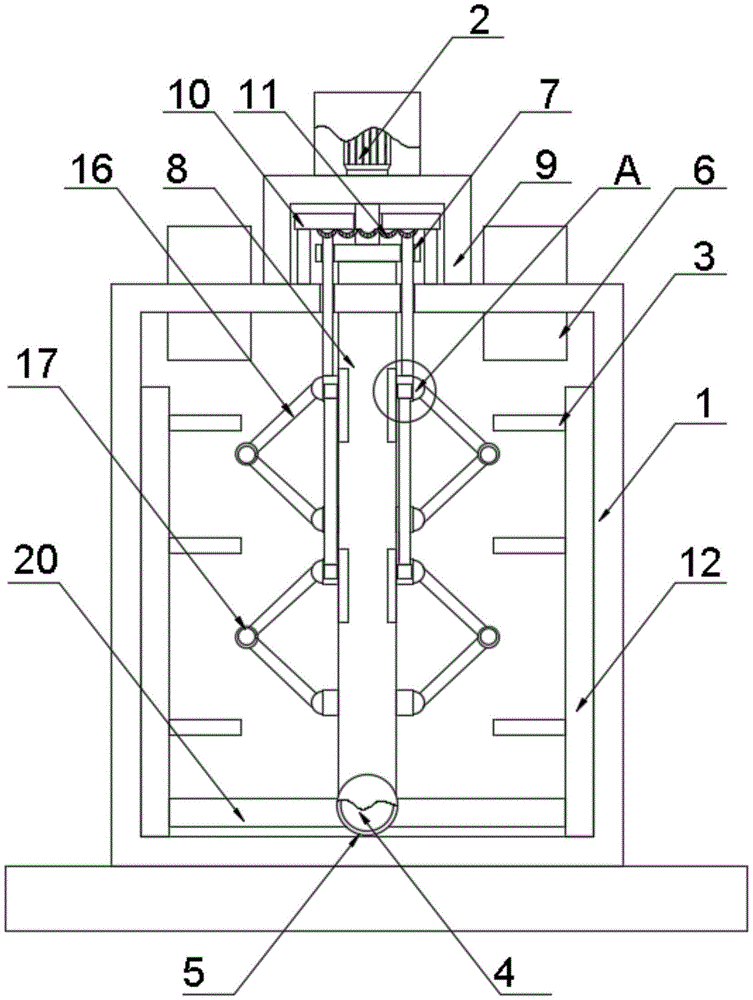

图1为本实用新型的整体结构示意图。
图2为本实用新型的固定板底视图。
图3为本实用新型的固定杆与清理块立体示意图。
图4为本实用新型的外壳与出料口侧视图。
图5为本实用新型的图1中A部放大图。
附图标记为：1外壳、2电机、3横杆、4出料口、5胶塞、6进料口、7旋转板、8转动杆、9支撑板、10固定板、11凹凸板、12清理块、13运动杆、14移动块、15半圆块、16活动杆、17连接圆、18凸块、19连接杆、20固定杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型一实施例的冰激凌原料混合装置，包括外壳1，所述外壳1的顶部设置有电机2，所述电机2的底部固定设置有运动机构，所述外壳1的内部设置有搅拌机构，所述外壳1的正面设置有出料口4，所述出料口4的正面设置有胶塞5，所述外壳1的顶部设置有进料口6。
参照说明书附图1-2和4，该实施例的冰激凌原料混合装置的运动机构包括旋转板7，所述旋转板7的底部固定设置有转动杆8，所述电机2的底部设置有支撑板9，所述支撑板9的底部设置有固定板10，所述固定板10的底部设置有凹凸板11，所述凹凸板11的底部设置有运动杆13，所述电机2的输出轴与旋转板7传动连接，所述运动杆13贯穿外壳1以及旋转板7。
进一步，所述凹凸板11的表面设置有连续的波浪状凸起，所述凹凸板11与运动杆13活动连接。
进一步，所述胶塞5由橡胶材质制成，所述胶塞5与出料口4相适配。
进一步，所述转动杆8与移动块14活动连接，所述移动块14通过运动杆13与凹凸板11固定连接。
实施场景具体为：在实际使用的过程中，当材料进到外壳1内部时，由于电机2的输出轴与旋转板7传动连接，通过电机2带动旋转板7转动，并通过旋转板7带动了底部的转动杆8旋转，从而使得转动杆8表面的活动杆16旋转，可以对内部的材料进行混合，由于运动杆13贯穿旋转板7，通过旋转板7的旋转带动了运动杆13旋转，由于运动杆13与凹凸板11活动连接，可以使得运动杆13在凹凸板11底端面处旋转，由于凹凸板11的表面设置有连续的波浪状凸起，可以使得运动杆13在旋转时上下运动，从而可以推动了底部的移动块14移动，当运动杆13转动到凸面时，可以使得运动杆13向下运动，当转动到凹面时，可以使得运动杆13向上运动，便于进行混合，当混合完成之后，取出胶塞5可以把出料口4打开，从而对材料进行收集。
参照说明书附图3和5，该实施例的冰激凌原料混合装置的搅拌机构包括移动块14，所述移动块14的一侧设置有半圆块15，所述半圆块15的一侧设置有活动杆16，所述活动杆16的底部设置有连接圆17，所述移动块14的正面设置有凸块18，所述凸块18的底部固定设置有连接杆19，所述转动杆8的底部设置有固定杆20，所述固定杆20的两侧均设置有清理块12，所述清理块12的一侧设置有横杆3。
进一步，所述活动杆16的一端与半圆块15活动连接，另一端与连接圆17活动连接，所述半圆块15的数量为多个。
进一步，所述清理块12与外壳1内侧壁活动连接，所述清理块12的数量为两个，两个所述清理块12之间通过固定杆20固定连接。
该实施例的冰激凌原料混合装置还包括固定圆块，所述固定圆块位于转动杆8的表面，且与转动杆8固定连接，多个半圆块15之间通过连接杆19固定连接。
实施场景具体为：在实际使用的过程中，当运动杆13向下运动时，由于移动块14与转动杆8活动连接，通过运动杆13可以推动移动块14向下运动，并带动了半圆块15的移动，从而使得活动杆16向下运动，使得活动杆16一端与半圆块15活动连接，另一端与连接圆17活动连接，在搅拌时可以扩大范围，便于进行混合，当运动杆13上运动时，可以使得连接圆17向上运动，而固定圆块则固定不动，并通过连接杆19可以带动其他的移动块14向上运动，便于对材料的混合，当转动杆8旋转时，带动了横杆3旋转，通过横杆3与活动杆16的双重搅拌，从而可以对材料进行全面混合，提高其效率，当固定杆20旋转时，通过固定杆20带动了清理块12的旋转，由于清理块12与外壳1内侧壁活动连接，通过清理块12可以对外壳1内侧壁进行清理，保持外壳1内壁的干净，便于后续的使用。
综上所述：本实用新型实施例的冰激凌原料混合装置，在使用时把材料从进料口6放进去，通过电机2带动旋转板7转动，使得运动杆13旋转，让运动杆13在凹凸板11底端面处旋转，使得运动杆13在旋转时上下运动，从而可以推动底部的移动块14移动，通过运动杆13可以推动移动块14向下运动，并带动了半圆块15的移动，从而使得活动杆16向下运动，使得活动杆16一端与半圆块15活动连接，另一端与连接圆17活动连接，在搅拌时可以扩大范围，便于进行混合，当转动杆8旋转时，带动了横杆3旋转，通过横杆3与活动杆16的双重搅拌，从而可以对材料进行全面混合，提高其效率，当混合完成之后，取出胶塞5可以把出料口4打开，从而对材料进行收集。
最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
