技术领域
本实用新型涉及电子产品生产技术领域，具体为一种生产电路板的烘干设备。
背景技术
电路板可称为印刷线路板或印刷电路板，电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点。
电路板在生产的过程需要通过烘干设备来干燥电路板表面的水分与液体，但是目前的干燥设备在烘干电路板时，因为出热口的位置不变，会导致加热不均匀，从而造成电路板的烘干效果不均匀，最终便会影响到电路板的烘干效率。
实用新型内容
针对现有技术的不足，本实用新型提供一种生产电路板的烘干设备，具备均匀烘干与烘干效率高的优点，解决了传统烘干设备烘干不均匀和烘干效率不高的问题。
本实用新型的生产电路板的烘干设备，包括设备底座，设备底座的顶面固定连接有烘干主体，烘干主体内壁的前后两侧开设有装备槽，装备槽的内壁固定连接有电热丝，烘干主体的顶部固定连接有第一电机，第一电机的输出端贯穿烘干主体的顶面并延伸至烘干主体的内部固定连接有扇叶，设备底座的顶面固定连接有支撑柱与固定座，支撑柱靠近顶端的内部设置有轴承，轴承的内壁固定连接有转轴，固定座的顶部固定连接有第二电机，第二电机与转轴的左端固定连接，转轴的表面固定连接有摆放装置，通过第二电机带动转轴上的摆放装置在烘干主体的内部旋转，能使电路板均匀受热，旋转的摆放装置还能加快内部电路板的烘干速度，相比传统的烘干装置，该装置提高了烘干的效果，并且通过摆放装置还能一次性对多个电路板进行烘干，因此使得该装置的烘干效率得到了提升。
本实用新型的生产电路板的烘干设备，其中摆放装置的表面开设有通孔，摆放装置的内壁中部固定连接有连接条，连接条的另一端固定连接有套筒，套筒通过螺钉与转轴的表面固定连接，摆放装置上的通孔能方便热量烘干电路板。
本实用新型的生产电路板的烘干设备，其中摆放装置靠近上部与下部的内壁固定连接有卡接块，卡接块的内壁卡接有夹板，夹板的正面固定连接有手柄，通过卡接的方式，能方便工作人员快速的安装和拆卸夹板，而手柄能方便人拉动夹板。
本实用新型的生产电路板的烘干设备，其中夹板内壁两侧的顶部固定连接有间隙相同的上部阻隔片，上部阻隔片的顶面开设有间隙相同的螺纹孔，通过间隙相同的螺纹孔，能方便烘干设备把热量传递给电路板，并且螺纹孔结合着固定栓能从多种方位固定夹板中的电路板，这样不仅能固定电路板，而且还能固定夹板内部放置不同尺寸的电路板，从而使得该夹板适用性得到了提高。
本实用新型的生产电路板的烘干设备，其中夹板内两侧的底部固定连接有间隙相同的底部阻隔片，底部阻隔片的顶面放置有电路板，底部阻隔片之间留有空隙，这些空隙能加快电路板的烘干。
本实用新型的生产电路板的烘干设备，其中螺纹孔的内壁螺纹连接有固定栓，固定栓的底面与电路板的顶面相贴，固定栓的底端为橡胶制成，橡胶制的底端可以减小固定栓的底端对电路板损坏程度。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型，通过第二电机带动转轴上的摆放装置在烘干主体的内部旋转，能使电路板均匀受热，旋转的摆放装置还能加快内部电路板的烘干速度，相比传统的烘干装置，该装置提高了烘干的效果，并且通过摆放装置还能一次性对多个电路板进行烘干，因此使得该装置的烘干效率得到了提升。
2、本实用新型通过间隙相同的螺纹孔，能方便烘干设备把热量传递给电路板，并且螺纹孔结合着固定栓能从多种方位固定夹板中的电路板，这样不仅能固定电路板，而且还能固定夹板内部放置不同尺寸的电路板，从而使得该夹板适用性得到了提高。
附图说明
此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

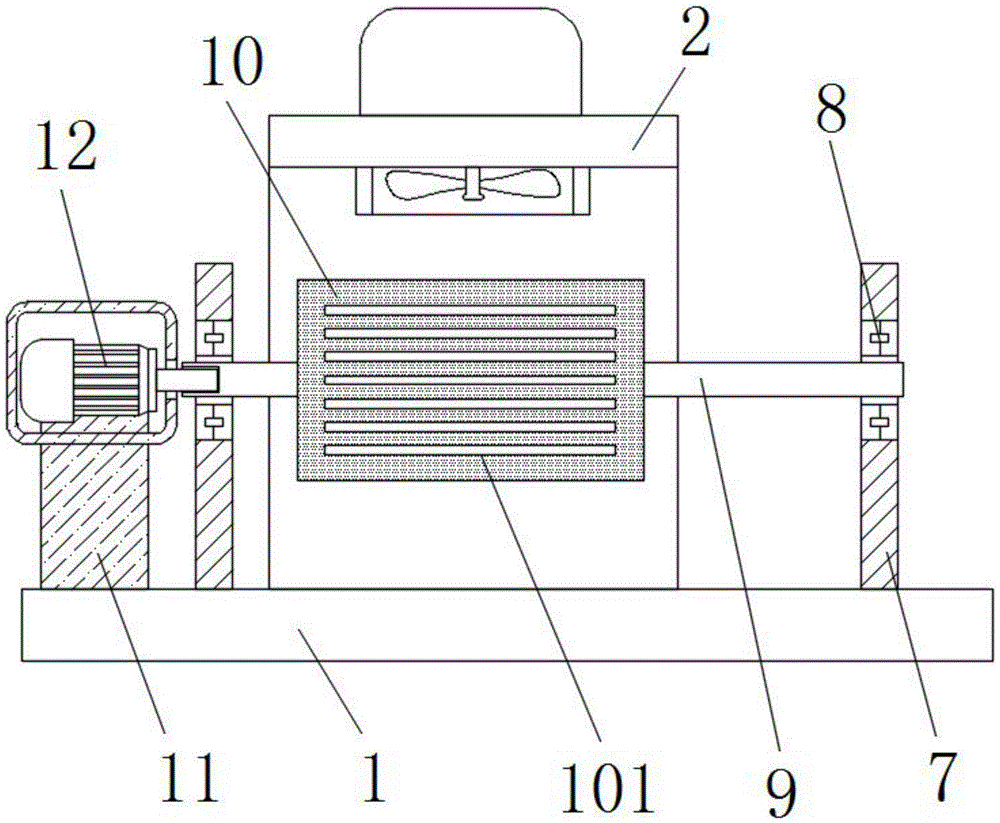

图1为本实用新型正剖结构示意图；
图2为本实用新型侧剖结构示意图；
图3为摆放装置的侧剖结构示意图；
图4为夹板的俯视结构示意图；
图5为夹板的侧剖结构示意图。
图中：1、设备底座；2、烘干主体；3、装备槽；4、电热丝；5、第一电机；6、扇叶；7、支撑柱；8、轴承；9、转轴；10、摆放装置；101、通孔；11、固定座；12、第二电机；13、卡接块；14、夹板；15、连接条；16、套筒；17、上部阻隔片；171、螺纹孔；172、固定栓；18、底部阻隔片；19、手柄；20、电路板。
具体实施方式
以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
请参阅图1-5，本实用新型的生产电路板的烘干设备，包括设备底座1，设备底座1的顶面固定连接有烘干主体2，烘干主体2内壁的前后两侧开设有装备槽3，装备槽3的内壁固定连接有电热丝4，烘干主体2的顶部固定连接有第一电机5，第一电机5的输出端贯穿烘干主体2的顶面并延伸至烘干主体2的内部固定连接有扇叶6，设备底座1的顶面固定连接有支撑柱7与固定座11，支撑柱7靠近顶端的内部设置有轴承8，轴承8的内壁固定连接有转轴9，固定座11的顶部固定连接有第二电机12，第二电机12与转轴9的左端固定连接，转轴9的表面固定连接有摆放装置10，通过第二电机12带动转轴9上的摆放装置10在烘干主体2的内部旋转，能使电路板20均匀受热，旋转的摆放装置10还能加快内部电路板20的烘干速度，相比传统的烘干装置，该装置提高了烘干的效果，并且通过摆放装置10还能一次性对多个电路板20进行烘干，因此使得该装置的烘干效率得到了提升。
摆放装置10的表面开设有通孔101，摆放装置10的内壁中部固定连接有连接条15，连接条15的另一端固定连接有套筒16，套筒16通过螺钉与转轴9的表面固定连接，摆放装置10上的通孔101能方便热量烘干电路板20。
摆放装置10靠近上部与下部的内壁固定连接有卡接块13，卡接块13的内壁卡接有夹板14，夹板14的正面固定连接有手柄19，通过卡接的方式，能方便工作人员快速的安装和拆卸夹板14，而手柄19能方便人拉动夹板14。
夹板14内壁两侧的顶部固定连接有间隙相同的上部阻隔片17，上部阻隔片17的顶面开设有间隙相同的螺纹孔171，通过间隙相同的螺纹孔171，能方便烘干设备把热量传递给电路板20，并且螺纹孔171结合着固定栓172能从多种方位固定夹板14中的电路板20，这样不仅能固定电路板20，而且还能固定夹板14内部放置不同尺寸的电路板20，从而使得该夹板14适用性得到了提高。
夹板14内两侧的底部固定连接有间隙相同的底部阻隔片18，底部阻隔片18的顶面放置有电路板20，底部阻隔片18之间留有空隙，这些空隙能加快电路板20的烘干。
螺纹孔171的内壁螺纹连接有固定栓172，固定栓172的底面与电路板20的顶面相贴，固定栓172的底端为橡胶制成，橡胶制的底端可以减小固定栓172的底端对电路板20损坏程度。
在使用本实用新型时：若工作人员需要使用该装置，首先可拿出电路板20并直接把电路板20放到夹板14中，再拿起固定栓172，在选好固定的位置后，让固定栓172进入螺纹孔171，并让固定栓172的底端固定住电路板20，然后工作人员可把固定好的电路板20随着整个夹板14插入摆放装置10的卡接块13中，此时整个夹板14便在卡接板中固定住了，最后可启动电热丝4、第一电机5与第二电机12，这时电热丝4会发热，第一电机5会带动扇叶6向下吹拂整个摆放装置10，而第二电机12会通过转轴9带动摆放装置10转动，电路板20在转动下会均匀的吸收热量，并且还会加快水分与液体的流失，当电路板20烘干完成后，工作人员可关闭电热丝4、第一电机5与第二电机12，再握住手柄19取出卡在卡接块13中的夹板14，最后在扭松固定栓172取出电路板20即可。
电热丝4、第一电机5与第二电机12均通过电线、插头与外部的市电相连接，此技术为现有的公知技术，不需要做详细的说明。
以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
