技术领域
本实用新型涉及灌溉技术领域，具体为一种机械地下灌溉装置。
背景技术
地下灌溉是将灌溉水引入田面以下一定深度，通过土壤毛细管作用，湿润根区土壤，以供作物生长需要，这种灌溉方式亦称渗灌，适用于上层土壤具有良好毛细管特性，但现有的地下灌溉装置在工作结束后无法对出水口进行保护，导致时间过长造成堵塞，从而使流量变小，影响灌溉，使植被生长受到影响，并且在对装置检查维修时不能防止土坑内壁土料下滑，容易发生土坑塌陷，导致灌溉点受损，需要浪费时间进行维修，提高工作量，实用性过低，不符合现代人的使用需求。
实用新型内容
本实用新型的目的在于提供一种机械地下灌溉装置，以解决上述背景技术中提出现有的地下灌溉装置在工作结束后无法对出水口进行保护，导致时间过长造成堵塞，从而使流量变小，影响灌溉，使植被生长受到影响，并且在对装置检查维修时不能防止土坑内壁土料下滑，容易发生土坑塌陷，导致灌溉点受损，需要浪费时间进行维修，提高工作量，实用性过低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种机械地下灌溉装置，包括外壳，所述外壳的左右两侧下方均固接有凹板，两个所述凹板的内部安装有固定机构，两个所述固定机构的外侧均转动连接有长板，两个所述长板的内部均安装有支撑机构，所述外壳的内壁左右两个均固接有长槽，所述外壳的左右两侧上方均固接有直板，两个所述直板的外侧均安装有保护机构，两个所述保护机构的底部与两个长槽的内部间隙配合，所述外壳的顶部固接有圆口，所述外壳的顶部固接有圆管，所述圆管的左右两侧均等距加工有槽口。
优选的，所述固定机构包括第一螺纹杆、握把、第一轴承、短板、销轴和扭力弹簧，所述第一螺纹杆的外壁与凹板的内壁螺纹连接，所述第一螺纹杆的左侧与握把的右侧相固接，所述握把的外壁与第一轴承的内壁相固接，所述第一轴承的外壁与短板的右侧相固接，所述短板的正面左侧与销轴的外壁相固接，所述销轴的外壁与长板的右侧转动相连，所述销轴的外壁与扭力弹簧的内壁相套接，所述扭力弹簧的上下两侧分别与长板的顶部右侧和短板的底部相固接。
优选的，所述支撑机构包括凹槽、方块、第二轴承、竖板、第二螺纹杆和把手，所述凹槽的外壁与长板的内壁相固接，所述凹槽的内壁与方块的外壁滑动卡接，所述方块的底部与竖板的顶部相固接，所述竖板的外壁上方与凹槽的底部间隙配合，所述方块的左侧与第二轴承的外壁相固接，所述第二轴承的内壁与第二螺纹杆的右侧相固接，所述第二螺纹杆的外壁左侧与长板的左侧螺纹连接，所述第二螺纹杆的左侧与把手的右侧相固接。
优选的，所述凹槽和方块组成滑动机构。
优选的，所述保护机构包括曲板、弯板、第一弹簧和第二弹簧，所述曲板的顶部右侧与直板的左侧间隙配合，所述曲板的外壁底部右侧与弯板的左侧间隙配合，所述弯板的内壁右侧与第一弹簧的右侧相固接，所述第一弹簧的左侧与曲板的底部右侧相固接，所述弯板的顶部与第二弹簧的底部相固接，所述第二弹簧的顶部与直板的底部相固接，所述弯板的外壁与长槽的内壁间隙配合，所述弯板的底部与外壳的底部间隙配合。
优选的，所述曲板和直板组成卡接机构。
与现有技术相比，本实用新型的有益效果是：该机械地下灌溉装置，通过保护机构解决了现有的地下灌溉装置在工作结束后无法对出水口进行保护的问题，防止了时间过长造成堵塞，保证了流量，使灌溉正常植被正常生长，并且通过固定机构和支撑机构解决了在对装置检查维修时不能防止土坑内壁土料下滑的问题，避免了发生土坑塌陷，保证了灌溉点完好，避免了维修减少了工作量，提高了实用性，便于推广。
附图说明

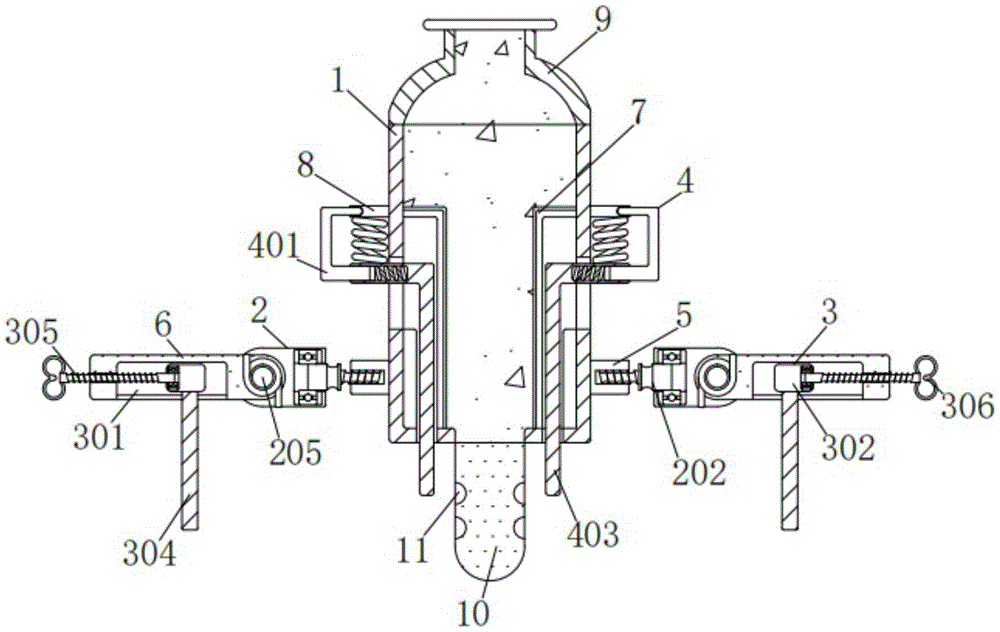

图1为本实用新型结构示意图；
图2为图1中第一螺纹杆、握把和第一轴承的连接关系结构示意图；
图3为图1中凹槽、方块和第二轴承的连接关系结构示意图；
图4为图1中曲板、弯板和第一弹簧的连接关系结构示意图。
图中：1、外壳，2、固定机构，201、第一螺纹杆，202、握把，203、第一轴承，204、短板，205、销轴，206、扭力弹簧，3、支撑机构，301、凹槽，302、方块，303、第二轴承，304、竖板，305、第二螺纹杆，306、把手，4、保护机构，401、曲板，402、弯板，403、第一弹簧，404、第二弹簧，5、凹板，6、长板，7、长槽，8、直板，9、圆口，10、圆管，11、槽口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种机械地下灌溉装置，包括外壳1，外壳1的左右两侧下方均固接有凹板5，两个凹板5的内部安装有固定机构2，两个固定机构2的外侧均转动连接有长板6，两个长板6的内部均安装有支撑机构3，外壳1的内壁左右两个均固接有长槽7，外壳1的左右两侧上方均固接有直板8，两个直板8的外侧均安装有保护机构4，两个保护机构4的底部与两个长槽7的内部间隙配合，外壳1的顶部固接有圆口9，外壳1的顶部固接有圆管10，圆管10的左右两侧均等距加工有槽口11。
固定机构2包括第一螺纹杆201、握把202、第一轴承203、短板204、销轴205和扭力弹簧206，第一螺纹杆201的外壁与凹板5的内壁螺纹连接，拧动第一螺纹杆201可以脱离凹板5，第一螺纹杆201的左侧与握把202的右侧相固接，握把202方便转动第一螺纹杆201，握把202的外壁与第一轴承203的内壁相固接，握把202受力通过第一轴承203进行转动，第一轴承203的外壁与短板204的右侧相固接，短板204的正面左侧与销轴205的外壁相固接，销轴205的外壁与长板6的右侧转动相连，长板6受力通过销轴205进行转动，销轴205的外壁与扭力弹簧206的内壁相套接，扭力弹簧206的上下两侧分别与长板6的顶部右侧和短板204的底部相固接，长板6受力转动后通过扭力弹簧206进行转动，支撑机构305包括凹槽301、方块302、第二轴承303、竖板304、第二螺纹杆305和把手306，凹槽301的外壁与长板6的内壁相固接，凹槽301的内壁与方块302的外壁滑动卡接，方块302的底部与竖板304的顶部相固接，竖板304的外壁上方与凹槽301的底部间隙配合，竖板304受力通过凹槽301的底部左右滑动，方块302的左侧与第二轴承303的外壁相固接，第二轴承303的内壁与第二螺纹杆305的右侧相固接，第二螺纹杆305受力通过第二轴承303进行转动，第二螺纹杆305的外壁左侧与长板6的左侧螺纹连接，第二螺纹杆305的左侧与把手306的右侧相固接，把手306方便转动第二螺纹杆305，凹槽301和方块302组成滑动机构，方块302受力通过凹槽301的内壁左右滑动，保护机构4包括曲板401、弯板402、第一弹簧403和第二弹簧404，曲板401的顶部右侧与直板8的左侧间隙配合，曲板401受到拉力后脱离直板8，曲板401的外壁底部右侧与弯板402的左侧间隙配合，弯板402的内壁右侧与第一弹簧403的右侧相固接，第一弹簧403的左侧与曲板401的底部右侧相固接，曲板401受到拉力后向外侧移动通过第一弹簧403进行回弹，弯板402的顶部与第二弹簧404的底部相固接，第二弹簧404的顶部与直板8的底部相固接，弯板402的外壁与长槽7的内壁间隙配合，弯板402的底部与外壳1的底部间隙配合，曲板401和直板8组成卡接机构，保证弯板402不会自动向下移动，用来固定弯板402。
本实例中，在使用该装置时，将外壳1底部的圆管10放入到指定的土坑内，然后拧动把手306，把手306带动第二螺纹杆305通过第二轴承303进行转动，进而使方块302向外侧转动，移动的方块302带动竖板304向外侧移动，将土坑内侧的土进行支撑，然后将圆口9与外界水管相固接，水流通过水管流进圆口9，通过圆口9到达外壳1的内部，从而达到圆管10处，通过槽口进行喷出，从而实现地下灌溉，在不使用时，将外壳1两侧的曲板401向外侧拉动，进而使曲板401脱离直板8，第二弹簧404提供弹力将弯板402通过长槽7向下移动，进而弯板402将圆管10上的槽口11挡住，方式泥土将槽口堵住，需要维修该装置时，拧动握把202，握把202带动第一螺纹杆201转动，使第一螺纹杆201脱离凹板5，进而将固定机构2和支撑机构3向两侧移动，然后将外壳1拿出即可。
