技术领域
本实用新型涉及展示板技术领域，具体为一种房地产信息展示板。
背景技术
房地产的房源买卖信息需要通过展示板将最新的消息传递给客户，展示板具有展示传递信息直接快和加强宣传的作用，现需要一款方便擦拭更换信息展示板，但是现有的一种房地产信息展示板存在很多问题或缺陷：
第一，传统的房地产信息展示板上的信息不易擦拭，信息不便更换清洁过程较为费时；
第二，传统的房地产信息展示板上擦写板的安装固定效果不佳，擦写板易脱落；
第三，传统的房地产信息展示板需要移动时支撑架体收缩不便，移动过程繁琐。
实用新型内容
本实用新型的目的在于提供一种房地产信息展示板，以解决上述背景技术中提出的板体表面书写信息不易清洁、板体安装固定效果不佳和支撑架的移动过程复杂不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种房地产信息展示板，包括棉擦、擦写板、架体和固定结构，所述架体的一端固定有擦写板，且擦写板的外侧壁上固定有棉擦，所述棉擦的外侧壁上固定有扣槽，所述擦写板的两侧安装有滑槽，所述架体的两侧固定有固定结构，所述架体的外侧壁上安装有固定片，所述架体的内侧壁上固定有稳定杆，所述架体的底端安装有防滑垫，所述架体的一端固定有固定轴，所述架体的一端安装有连接片，且连接片的内部固定有轴圈，所述轴圈的外侧壁上安装有转折片，且转折片的内部固定有转轴，所述架体的顶端安装有拉手。
优选的，所述擦写板的两侧安装有滑动槽，且滑动槽的内部固定有滑动块，所述滑动块的一侧固定有磁片，所述滑动块的一侧安装有连接杆。
优选的，所述架体的一端安装有卡扣，所述架体的另一侧固定有卡槽，且卡槽和卡扣呈卡接结构。
优选的，所述架体的外侧壁上设置有防磨损涂层，且防磨损涂层在架体的外侧壁上呈均匀分布。
优选的，所述固定结构从上到下依次设置有螺杆、外螺纹、挡片、螺栓、内螺纹、预留槽和槽口，所述槽口的一侧设置有预留槽，且预留槽的内侧壁上设置有内螺纹，所述预留槽的内部固定有螺杆，且螺杆的外侧壁上设置有外螺纹。
优选的，所述螺杆的一侧固定有螺栓，所述螺杆的另一侧安装有挡片。
与现有技术相比，本实用新型的有益效果是：该房地产信息展示板结构合理，具有以下优点：
(1)通过在擦写板的两侧安装有滑动槽，滑动槽的内部固定有滑动块，滑动块的一侧固定有连接杆，当需要对擦写板上的图案文字进行擦拭时，手动把持扣槽施力，扣槽带动连接杆向上或下移动，使连接杆外侧壁上设置的棉擦对擦写板的表层进行擦拭，完成对擦写板的清洁过程，清洁过程省时省力；
(2)通过在架体的两侧安装有固定结构，擦写板插入架体内设置的滑槽内后，手动转动螺栓，螺栓带动螺杆在槽口内设置的预留槽内旋转，螺杆外侧壁上设置的外螺纹与预留槽内侧壁设置的内螺纹螺纹连接使螺杆完成对挡片的推送，使挡片移动至擦写板的外侧壁上对擦写板进行有效固定，通过固定结构的设置使对擦写板的固定更加牢固，防止擦写板与架体脱落；
(3)通过在架体的顶端安装有拉手，当需要移动展示板时，手提拉手，架体一端设置的转折片通过转轴和连接片上轴圈的设置转折，使架体与架体之间收缩贴合完成折叠，架体上安装的卡槽与卡扣卡合固定，使架体的移动更加方便，有效节省了占地空间。
附图说明

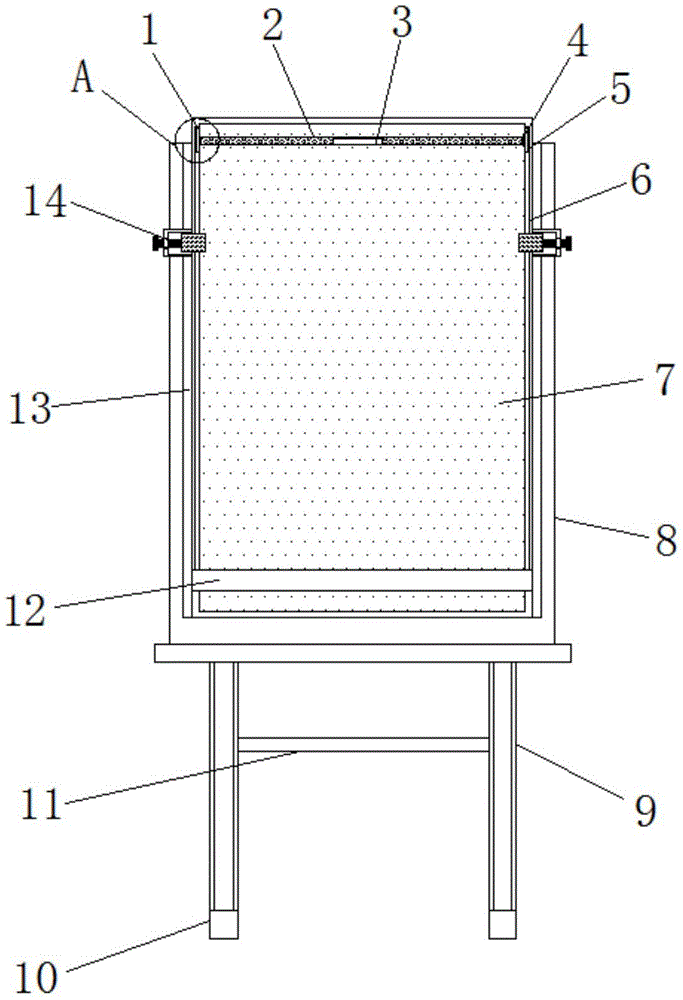

图1为本实用新型的正视剖面结构示意图；
图2为本实用新型的侧视结构示意图；
图3为本实用新型的固定结构正视结构示意图；
图4为本实用新型的图1中A处放大结构示意图。
图中：1、滑动块；2、棉擦；3、扣槽；4、连接杆；5、磁片；6、滑动槽；7、擦写板；8、架体；9、防磨损涂层；10、防滑垫；11、稳定杆；12、固定片；13、滑槽；14、固定结构；1401、螺杆；1402、外螺纹；1403、挡片；1404、螺栓；1405、内螺纹；1406、预留槽；1407、槽口；15、拉手；16、轴圈；17、连接片；18、卡扣；19、固定轴；20、转轴；21、转折片；22、卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供的一种实施例：一种房地产信息展示板，包括棉擦2、擦写板7、架体8和固定结构14，架体8的一端固定有擦写板7，擦写板7的两侧安装有滑动槽6，且滑动槽6的内部固定有滑动块1，滑动块1的一侧固定有磁片5，滑动块1的一侧安装有连接杆4，使对擦写板7表层的书写文字图案清更加方便，清洁过程更加省时，适用性好；
擦写板7的外侧壁上固定有棉擦2，棉擦2的外侧壁上固定有扣槽3，擦写板7的两侧安装有滑槽13，架体8的两侧固定有固定结构14，固定结构14从上到下依次设置有螺杆1401、外螺纹1402、挡片1403、螺栓1404、内螺纹1405、预留槽1406和槽口1407，槽口1407的一侧设置有预留槽1406，且预留槽1406的内侧壁上设置有内螺纹1405，预留槽1406的内部固定有螺杆1401，且螺杆1401的外侧壁上设置有外螺纹1402，螺杆1401的一侧固定有螺栓1404，螺杆1401的另一侧安装有挡片1403；
使用时，通过在架体8的两侧安装有固定结构14，擦写板7插入架体8内设置的滑槽13内后，手动转动螺栓1404，螺栓1404带动螺杆1401在槽口1407内设置的预留槽1406内旋转，螺杆1401外侧壁上设置的外螺纹1402与预留槽1406内侧壁设置的内螺纹1405螺纹连接使螺杆1401完成对挡片1403的推送，使挡片1403移动至擦写板7的外侧壁上对擦写板7进行有效固定，通过固定结构14的设置使对擦写板7的固定更加牢固，防止擦写板7与架体8脱落；
架体8的外侧壁上安装有固定片12，架体8的内侧壁上固定有稳定杆11，架体8的外侧壁上设置有防磨损涂层9，且防磨损涂层9在架体8的外侧壁上呈均匀分布，使架体8有效防止磨损，延长了架体8的使用年限；
架体8的一端安装有卡扣18，架体8的另一侧固定有卡槽22，且卡槽22和卡扣18呈卡接结构，使架体8收缩移动时卡扣18和卡槽22卡接固定，移动更加方便；
架体8的底端安装有防滑垫10，架体8的一端固定有固定轴19，架体8的一端安装有连接片17，且连接片17的内部固定有轴圈16，轴圈16的外侧壁上安装有转折片21，且转折片21的内部固定有转轴20，架体8的顶端安装有拉手15。
工作原理：使用时，将擦写板7插入架体8中由固定结构14和固定片12对其进行固定，通过在架体8的两侧安装有固定结构14，擦写板7插入架体8内设置的滑槽13内后，手动转动螺栓1404，螺栓1404带动螺杆1401在槽口1407内设置的预留槽1406内旋转，螺杆1401外侧壁上设置的外螺纹1402与预留槽1406内侧壁设置的内螺纹1405螺纹连接使螺杆1401完成对挡片1403的推送，使挡片1403移动至擦写板7的外侧壁上对擦写板7进行有效固定，通过固定结构14的设置使对擦写板7的固定更加牢固，防止擦写板7与架体8脱落，在擦写板7的两侧安装有滑动槽6，滑动槽6的内部固定有滑动块1，滑动块1的一侧固定有连接杆4，当需要对擦写板7上的图案文字进行擦拭时，手动把持扣槽3施力，扣槽3带动连接杆4向上或下移动，使连接杆4外侧壁上设置的棉擦2对擦写板7的表层进行擦拭，完成对擦写板7的清洁过程，清洁过程省时省力，在架体8的顶端安装有拉手15，当需要移动展示板时，手提拉手15，架体8一端设置的转折片21通过转轴20和连接片17上轴圈16的设置转折，使架体8与架体8之间收缩贴合完成折叠，架体8上安装的卡槽22与卡扣18卡合固定，使架体8的移动更加方便，有效节省了占地空间。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
