技术领域
本实用新型涉及钢筋加工技术领域，具体为一种切割效果好的钢筋加工设备。
背景技术
钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形，包括光圆钢筋、带肋钢筋、扭转钢筋，在钢筋加工中，加工人员往往根据需求需要对钢筋进行一定长度的切割，目前，现有的钢筋切割装置存在对钢筋切割时固定效果不佳的缺陷，导致在对钢筋切割时产生滑动或者偏移，同时在切割过程中，钢筋由于重力作用导致钢筋容易从切割处断裂，从而给切割的准确度带来了一定的误差。
实用新型内容
本实用新型的目的在于提供一种切割效果好的钢筋加工设备，具备切割效果好的优点，解决了现有装置切割效果差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种切割效果好的钢筋加工设备，包括底座，所述底座顶部的左侧固定连接有第一伸缩缸，所述第一伸缩缸的顶部固定连接有第二伸缩缸，所述第二伸缩缸的右侧固定连接有切割装置，所述底座的顶部固定连接有机箱，所述机箱的背部固定连接有驱动电机，所述驱动电机的输出轴固定连接有传动装置，所述传动装置的轴心处固定连接有转杆，所述转杆的左右两侧均固定连接有螺纹杆，所述螺纹杆的表面套设有螺纹套，所述螺纹套的一侧活动连接有连接杆，所述连接杆的另一侧活动连接有挡板，所述挡板的左右两侧均固定连接有滑动装置，所述挡板的正面固定连接有夹紧块。
优选的，所述传动装置包括主动锥齿轮和从动锥齿轮，所述驱动电机的输出轴固定连接有主动锥齿轮。所述主动锥齿轮的表面啮合有从动锥齿轮，
优选的，所述螺纹杆的螺纹方向相反，所述螺纹杆的一侧通过轴承座与机箱的内腔活动连接。
优选的，所述滑动装置包括滑块和滑槽，所述挡板的左右两侧均固定连接有滑块，所述滑块的表面滑动连接有滑槽，所述滑槽设置在机箱内腔的左右两侧。
优选的，所述底座的顶部固定连接有安装块，所述安装块的一侧设置有圆弧形通槽。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过第一伸缩缸和第二伸缩缸的配合，便于控制钢筋切割的长短，通过螺纹杆、螺纹套、连接杆和挡板的配合，便于将钢筋的左右两侧进行固定，固定效果好，且在切割完成后，钢筋依然处于夹持状态，避免钢筋由于重力作用导致钢筋容易从切割处断裂，从而提高切割效果，解决了现有装置切割效果差的问题。
2、本实用新型通过主动锥齿轮和从动锥齿轮的配合，主动锥齿轮带动从动锥齿轮旋转，通过设计螺纹杆的螺纹方向相反，保证两个螺纹套相向移动，通过滑块和滑槽的配合，对挡板进行支撑，保证装置的稳定性。
附图说明

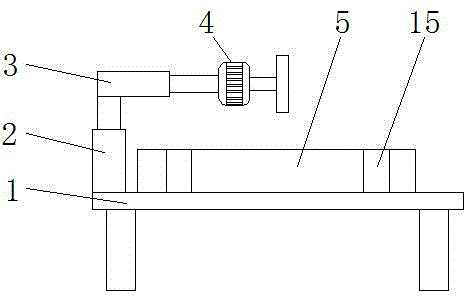

图1为本实用新型结构示意图；
图2为本实用新型机箱结构俯视剖面图；
图3为本实用新型结构右视图。
图中：1、底座；2、第一伸缩缸；3、第二伸缩缸；4、切割装置；5、机箱；6、驱动电机；7、传动装置；71、主动锥齿轮；72、从动锥齿轮；8、转杆；9、螺纹杆；10、螺纹套；11、连接杆；12、挡板；13、滑动装置；131、滑块；132、滑槽；14、夹紧块；15、安装块；16、圆弧形通槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，一种切割效果好的钢筋加工设备，包括底座1，底座1的顶部固定连接有安装块15，安装块15的一侧设置有圆弧形通槽16，通过主动锥齿轮71和从动锥齿轮72的配合，主动锥齿轮71带动从动锥齿轮72旋转，通过设计螺纹杆9的螺纹方向相反，保证两个螺纹套10相向移动，通过滑块131和滑槽132的配合，对挡板12进行支撑，保证装置的稳定性，底座1顶部的左侧固定连接有第一伸缩缸2，第一伸缩缸2的顶部固定连接有第二伸缩缸3，第二伸缩缸3的右侧固定连接有切割装置4，底座1的顶部固定连接有机箱5，机箱5的背部固定连接有驱动电机6，驱动电机6的输出轴固定连接有传动装置7，传动装置7包括主动锥齿轮71和从动锥齿轮72，驱动电机6的输出轴固定连接有主动锥齿轮71，主动锥齿轮71的表面啮合有从动锥齿轮72，传动装置7的轴心处固定连接有转杆8，转杆8的左右两侧均固定连接有螺纹杆9，螺纹杆9的螺纹方向相反，螺纹杆9的一侧通过轴承座与机箱5的内腔活动连接，螺纹杆9的表面套设有螺纹套10，螺纹套10的一侧活动连接有连接杆11，连接杆11的另一侧活动连接有挡板12，挡板12的左右两侧均固定连接有滑动装置13，滑动装置13包括滑块131和滑槽132，挡板12的左右两侧均固定连接有滑块131，滑块131的表面滑动连接有滑槽132，滑槽132设置在机箱5内腔的左右两侧，挡板12的正面固定连接有夹紧块14，通过第一伸缩缸2和第二伸缩缸3的配合，便于控制钢筋切割的长短，通过螺纹杆9、螺纹套10、连接杆11和挡板12的配合，便于将钢筋的左右两侧进行固定，固定效果好，且在切割完成后，钢筋依然处于夹持状态，避免钢筋由于重力作用导致钢筋容易从切割处断裂，从而提高切割效果，解决了现有装置切割效果差的问题。
使用时，将钢筋放置在圆弧形通槽16的内腔，通过外设控制器使驱动电机6工作，驱动电机6的输出轴带动主动锥齿轮71旋转，主动锥齿轮71带动从动锥齿轮72转动，从动锥齿轮72通过转杆8带动螺纹杆9转动，螺纹杆9通过螺纹套10和连接杆11带动挡板12移动，对钢筋进行夹持，固定效果好，通过外设控制器使第一伸缩缸2和第二伸缩缸3工作，对钢筋进行切割，且在切割完成后，钢筋依然处于夹持状态，避免钢筋由于重力作用导致钢筋容易从切割处断裂，从而提高切割效果。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
本申请文件的控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本申请文件主要用来保护机械装置，所以本申请文件不再详细解释控制方式和电路连接。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
