技术领域
本实用新型涉及LED灯技术领域，尤其涉及一种便于换取的LDE灯板结构。
背景技术
LED是英文lightemittingdiode(发光二极管)的缩写，它的基本结构是一块电致发光的半导体材料芯片，用银胶或白胶固化到支架上，然后用银线或金线连接芯片和电路板，然后四周用环氧树脂密封，起到保护内部芯线的作用，最后安装外壳，所以LED灯的抗震性能好，运用领域涉及到手机、台灯、家电等日常家电和机械生产方面。
现有的LED灯板机构在使用时，由于安装结构过于死板，通常都是通过定位螺栓等结构直接与墙壁相连，导致现有的LED灯板在使用过程中不便于使用者对其进行灯泡的换取，大大降低了使用者的工作效率。
为解决上述问题，本申请中提出一种便于换取的LDE灯板结构。
实用新型内容
(一)实用新型目的
为解决背景技术中存在的技术问题，本实用新型提出一种便于换取的LDE灯板结构，具有便于安装、便于拆卸的特点。
(二)技术方案
为解决上述问题，本实用新型提供了一种便于换取的LDE灯板结构，包括LED灯板本体和安装箱，所述安装箱内腔设置有拉杆，所述拉杆的底部焊接有滑杆，所述滑杆远离安装箱内壁的一侧固定连接有连杆，所述连杆的底部转动连接有第一活动杆，所述第一活动杆的一端转动连接有第一固定块，所述第一固定块远离第一活动杆的一侧与安装箱的内壁焊接，所述第一活动杆的另一端转动连接有第二活动杆，所述第二活动杆远离第一活动杆的一端转动连接有第二固定块，所述第二固定块远离第二活动杆的一侧焊接有移动板，所述移动板远离第二固定块的一侧焊接有卡杆，所述LED灯板本体的两侧均开设有与卡杆配合使用的卡槽。
优选的，所述拉杆的顶部贯穿安装箱内腔的顶部并焊接有把手，所述把手的表面转动连接有第一定位杆，所述第一定位杆的一侧卡接有第二定位杆，所述第二定位杆的底部与安装箱的顶部焊接。
优选的，所述拉杆的外侧套设有弹簧，所述弹簧的顶部与安装箱的内壁焊接，所述弹簧的底部与滑杆的顶部焊接。
优选的，所述滑杆远离连杆的一侧固定连接有第一滑块，所述安装箱内壁的一侧开设有与第一滑块配合使用的第一滑槽，所述第一滑槽的内壁与第一滑块的外侧滑动连接。
优选的，所述移动板的顶部与底部均固定连接有第二滑块，所述安装箱内壁的顶部与底部均开设有与第二滑块配合使用的第二滑槽，所述第二滑槽的内壁与第二滑块的外侧滑动连接。
优选的，所述卡杆的外侧滑动连接有限位板，所述限位板的外侧与安装箱的内壁焊接。
优选的，所述把手的外侧套设有防滑套，且防滑套的表面设有防滑纹。
本实用新型的上述技术方案具有如下有益的技术效果：
1、本实用新型通过第二固定块带动移动板运动，移动板带动卡杆运动，当卡杆运动与LED灯板本体两侧的卡槽分离时，从而可达到对现有的LED灯板在使用过程中便于换取的目的，解决了现有的LED灯板机构在使用时，由于安装结构过于死板，通常都是通过定位螺栓等结构直接与墙壁相连，导致现有的LED灯板在使用过程中不便于使用者对其进行灯泡的换取，大大降低了使用者工作效率的问题；
2、本实用新型通过设置第一定位杆和第二定位杆的配合使用，提高了本装置的稳定性，避免了因缺乏定位机构，导致本装置在不被使用的过程中出现松动的现象，通过弹簧，对拉杆的运动进行限位，同时提高了拉杆在使用过程中的稳定性，通过设置第一滑块和第一滑槽的配合使用，减小了滑杆与安装箱之间的的摩擦力，方便了滑杆在安装箱内的滑动，有效的延长了滑杆与安装箱的使用寿命，通过设置第二滑块和第二滑槽的配合使用，减小了移动板与安装箱之间的摩擦力，方便了移动板在安装箱内的滑动，有效的延长了移动板与安装箱的使用寿命，通过设置限位板，提高卡杆在运动过程中的稳定性，避免了因缺乏限位装置，导致卡杆在运动过程中出现晃动、偏移的现象，通过设置防滑套，增加了使用者手部与把手之间的摩擦力，避免了因缺乏防滑装置，导致使用者在使用过程中出现脱落的现象。
附图说明

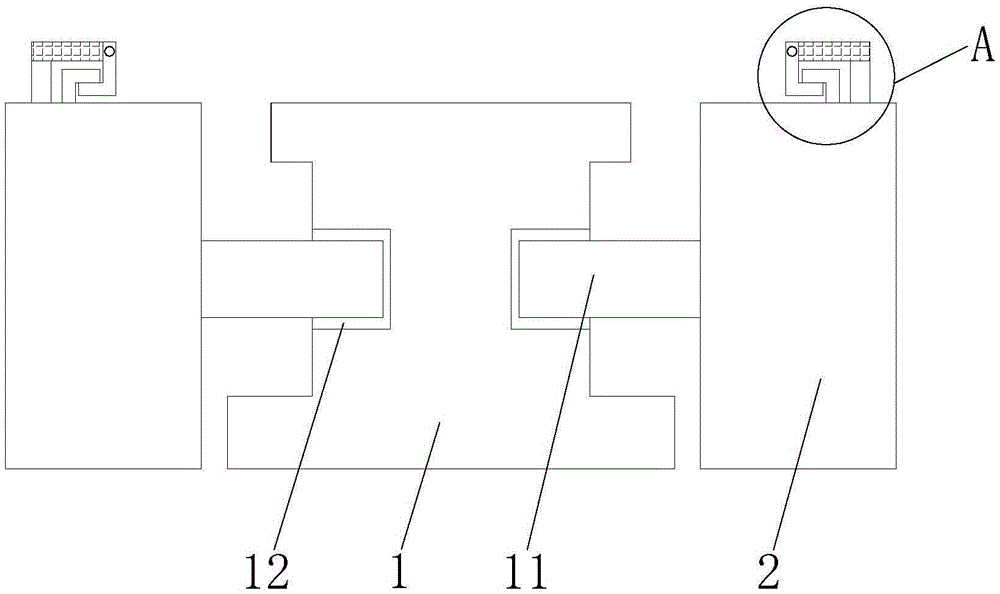

图1为本实用新型的结构示意图；
图2为本实用新型安装箱的内部结构示意图；
图3为本实用新型图1中的A处放大结构示意图。
附图标记：
1、LED灯板本体；2、安装箱；3、拉杆；4、滑杆；5、连杆；6、第一活动杆；7、第一固定块；8、第二活动杆；9、第二固定块；10、移动板；11、卡杆；12、卡槽；13、第一定位杆；14、第二定位杆；15、弹簧；16、第一滑块；17、第一滑槽；18、第二滑块；19、第二滑槽；20、限位板；21、把手。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本实用新型进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
如图1-3所示，本实用新型提出的一种便于换取的LDE灯板结构，包括LED灯板本体1和安装箱2，安装箱2内腔设置有拉杆3，拉杆3的底部焊接有滑杆4，滑杆4远离安装箱2内壁的一侧固定连接有连杆5，连杆5的底部转动连接有第一活动杆6，第一活动杆6的一端转动连接有第一固定块7，第一固定块7远离第一活动杆6的一侧与安装箱2的内壁焊接，第一活动杆6的另一端转动连接有第二活动杆8，第二活动杆8远离第一活动杆6的一端转动连接有第二固定块9，第二固定块9远离第二活动杆8的一侧焊接有移动板10，移动板10远离第二固定块9的一侧焊接有卡杆11，LED灯板本体1的两侧均开设有与卡杆11配合使用的卡槽12。
如图3所示，拉杆3的顶部贯穿安装箱2内腔的顶部并焊接有把手21，把手21的表面转动连接有第一定位杆13，第一定位杆13的一侧卡接有第二定位杆14，第二定位杆14的底部与安装箱2的顶部焊接，通过设置第一定位杆13和第二定位杆14的配合使用，提高了本装置的稳定性，避免了因缺乏定位机构，导致本装置在不被使用的过程中出现松动的现象。
如图2所示，拉杆3的外侧套设有弹簧15，弹簧15的顶部与安装箱2的内壁焊接，弹簧15的底部与滑杆4的顶部焊接，通过弹簧15，对拉杆3的运动进行限位，同时提高了拉杆3在使用过程中的稳定性。
如图2所示，滑杆4远离连杆5的一侧固定连接有第一滑块16，安装箱2内壁的一侧开设有与第一滑块16配合使用的第一滑槽17，第一滑槽17的内壁与第一滑块16的外侧滑动连接，通过设置第一滑块16和第一滑槽17的配合使用，减小了滑杆4与安装箱2之间的的摩擦力，方便了滑杆4在安装箱2内的滑动，有效的延长了滑杆4与安装箱2的使用寿命。
如图2所示，移动板10的顶部与底部均固定连接有第二滑块18，安装箱2内壁的顶部与底部均开设有与第二滑块18配合使用的第二滑槽19，第二滑槽19的内壁与第二滑块18的外侧滑动连接，通过设置第二滑块18和第二滑槽19的配合使用，减小了移动板10与安装箱2之间的摩擦力，方便了移动板10在安装箱2内的滑动，有效的延长了移动板10与安装箱2的使用寿命。
如图2所示，卡杆11的外侧滑动连接有限位板20，限位板20的外侧与安装箱2的内壁焊接，通过设置限位板20，提高卡杆11在运动过程中的稳定性，避免了因缺乏限位装置，导致卡杆11在运动过程中出现晃动、偏移的现象。
如图3所示，所述把手21的外侧套设有防滑套，且防滑套的表面设有防滑纹，通过设置防滑套，增加了使用者手部与把手21之间的摩擦力，避免了因缺乏防滑装置，导致使用者在使用过程中出现脱落的现象。
本实用新型提供的一种便于换取的LDE灯板结构的工作原理如下：
在使用时，使用者首先将第一定位杆13从第二定位杆14上取下，然后通过把手21带动拉杆3运动，拉杆3带动滑杆4运动，滑杆4带动连杆5运动，连杆5带动第一活动杆6运动，第一活动杆6带动第二活动杆8运动，第二活动杆8带动第二固定块9运动，第二固定块9带动移动板10运动，移动板10带动卡杆11运动，当卡杆11运动与LED灯板本体1两侧的卡槽12分离时，从而可达到对现有的LED灯板在使用过程中便于换取的目的，反之，即可达到其便于安装的目的。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
