技术领域
本实用新型涉及烘干设备领域，尤其涉及一种具有排水功能的烘干设备。
背景技术
烘干是指用某种方式去除溶剂保留固体含量的工艺过程，通常是指通入热空气将物料中水分蒸发并带走的过程，现如今在烘干的过程中无法快速充分的进行排水，物品中含水较多，烘干过程费时费力，降低了烘干的效率，且容易存在烘干不够充分的情况。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有排水功能的烘干设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种具有排水功能的烘干设备，包括底板，所述底板顶部的两侧均固定连接有竖板，所述底板的顶部且位于两个竖板之间固定连接有排水箱，并且两个竖板的一侧均固定连接有滑轨，所述滑轨的外表面滑动连接有滑块，并且两个滑块相对的一侧固定连接有横板，所述横板的底部通过竖杆固定连接有移动板，并且移动板的底部固定连接有固定板，所述固定板的背面通过固定杆转动连接有挤压滚筒，并且固定板的底部固定连接有压板，两个所述竖板相对的一侧固定连接有顶板，并且顶板底部的一侧固定连接有电机，所述电机输出轴的一端固定连接有第一皮带轮，并且第一皮带轮的外表面通过皮带传动连接有第二皮带轮，所述第二皮带轮的背面固定连接有凸轮，所述横板和顶板相对的一侧固定连接有弹性件。
优选的，所述第二皮带轮和凸轮的轴心处均通过固定件与顶板的底部转动连接，所述凸轮的外表面与横板的顶部相接触。
优选的，所述底板的顶部且位于竖板的一侧固定连接有烘干箱，所述烘干箱的内壁固定连接有放置板，所述排水箱和烘干箱的正面均通过合页铰接有箱门。
优选的，所述排水箱一侧的底部连通有排水管，所述顶板的顶部从左至右依次固定连接有鼓风机和固定箱，所述固定箱内壁的顶部与底部均固定连接有加热板。
优选的，所述鼓风机的出风口通过出风管与固定箱的一侧连通，并且固定箱的另一侧连通有吹风管。
本实用新型的有益效果为：
1，通过排水箱、滑轨、滑块、横板、竖杆、移动板、固定板、固定杆、挤压滚筒、压板、顶板、电机、第一皮带轮、第二皮带轮、凸轮、弹性件等结构的设置，可以快速充分的进行排水，这样大大的节约了烘干过程中所花费的时间，提高了烘干的效率，且烘干的更加充分。
2，通过放置板的设置，可以对物品进行分开放置，避免物品堆积烘干不够快速充分，进一步的加快了烘干工作的进行。
本实用新型可以快速充分的进行排水，这样大大的节约了烘干过程中所花费的时间，提高了烘干的效率，且烘干的更加充分。
附图说明

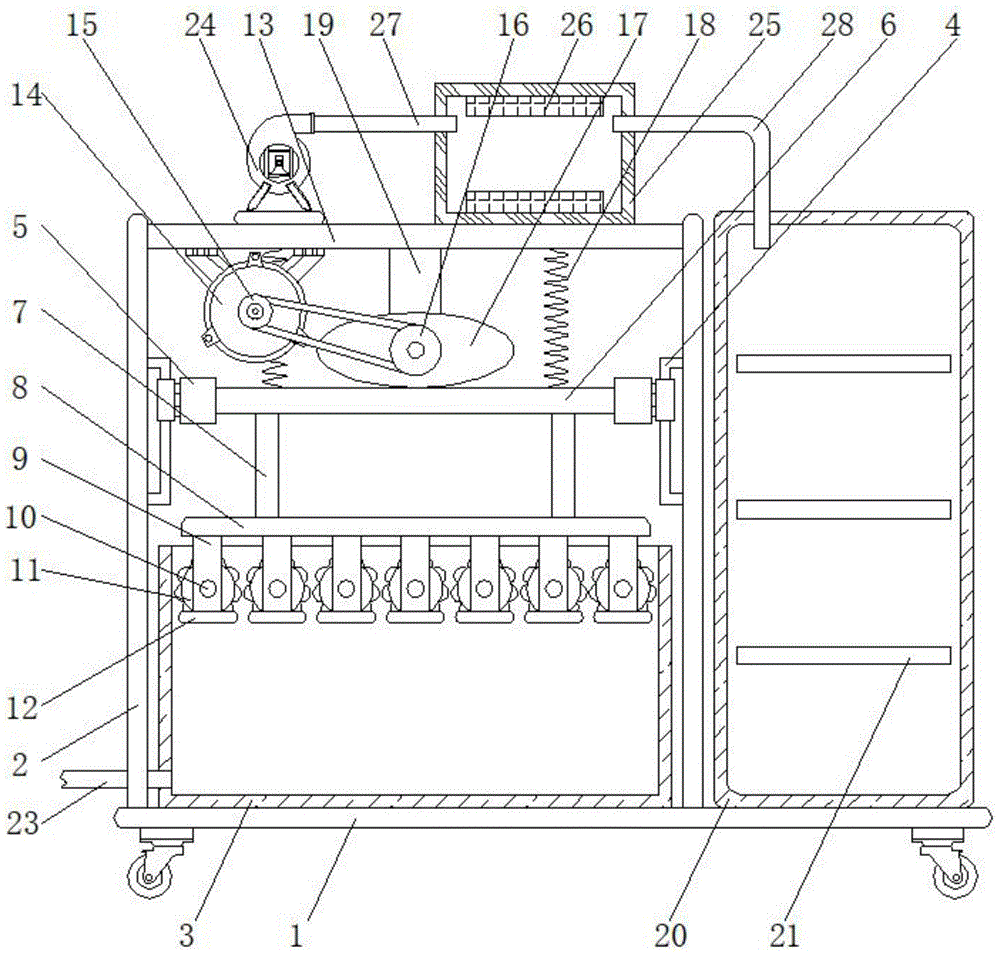

图1为本实用新型的结构示意图。
图2为本实用新型的结构正面图。
图中标号：1底板、2竖板、3排水箱、4滑轨、5滑块、6横板、7竖杆、8移动板、9固定板、10固定杆、11挤压滚筒、12压板、13顶板、14电机、15第一皮带轮、16第二皮带轮、17凸轮、18弹性件、19固定件、20烘干箱、21放置板、22箱门、23排水管、24鼓风机、25固定箱、26加热板、27出风管、28吹风管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种具有排水功能的烘干设备，包括底板1，底板1顶部的两侧均固定连接有竖板2，底板1的顶部且位于两个竖板2之间固定连接有排水箱3，并且两个竖板2的一侧均固定连接有滑轨4，滑轨4的外表面滑动连接有滑块5，并且两个滑块5相对的一侧固定连接有横板6，横板6的底部通过竖杆7固定连接有移动板8，并且移动板8的底部固定连接有固定板9，固定板9的背面通过固定杆10转动连接有挤压滚筒11，并且固定板8的底部固定连接有压板12，两个竖板2相对的一侧固定连接有顶板13，并且顶板13底部的一侧固定连接有电机14，电机14输出轴的一端固定连接有第一皮带轮15，并且第一皮带轮15的外表面通过皮带传动连接有第二皮带轮16，第二皮带轮16的背面固定连接有凸轮17，横板6和顶板13相对的一侧固定连接有弹性件18，通过排水箱3、滑轨4、滑块5、横板6、竖杆7、移动板8、固定板9、固定杆10、挤压滚筒11、压板12、顶板13、电机14、第一皮带轮15、第二皮带轮16、凸轮17、弹性件18等结构的设置，可以快速充分的进行排水，这样大大的节约了烘干过程中所花费的时间，提高了烘干的效率，且烘干的更加充分，第二皮带轮16和凸轮17的轴心处均通过固定件19与顶板13的底部转动连接，凸轮17的外表面与横板6的顶部相接触，底板1的顶部且位于竖板2的一侧固定连接有烘干箱20，烘干箱20的内壁固定连接有放置板21，通过放置板21的设置，可以对物品进行分开放置，避免物品堆积烘干不够快速充分，进一步的加快了烘干工作的进行，排水箱3和烘干箱20的正面均通过合页铰接有箱门22，排水箱3一侧的底部连通有排水管23，顶板13的顶部从左至右依次固定连接有鼓风机24和固定箱25，电机14和鼓风机24通过连接线与外部电源连接，固定箱25内壁的顶部与底部均固定连接有加热板26，鼓风机24的出风口通过出风管27与固定箱25的一侧连通，并且固定箱25的另一侧连通有吹风管28。
工作原理：本实用新型在使用时，打开排水箱3上的箱门22，将需要进行烘干的物品放入排水箱3中，关上箱门22，使电机14工作，电机14带动第一皮带轮15转动，带动第二皮带轮16和凸轮17转动，通过弹性件18的弹力作用带动横板6、竖杆7、移动板8、固定板9、固定杆10、挤压滚筒11和压板12上下往复运动，通过挤压滚筒11和压板12将排水箱3内部物品中的水压出，通过排水管23排出，然后打开烘干箱20上的箱门22，将排水后的物品放在放置板21上，关上箱门22，使鼓风机24和加热板26工作，鼓风机24通过出风管27和吹风管28向烘干箱20内部进行吹风，加热板26进行加热，对烘干箱20内部的物品进行快速充分的烘干。
在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
