技术领域
本实用新型涉及生物医药机械设备领域，具体来说，涉及一种医学器皿热风干燥装置。
背景技术
生物医学工程是综合应用生命科学与工程科学的原理和方法，从工程学角度在分子、细胞、组织、器官乃至整个人体系统多层次认识人体的结构、功能和其他生命现象，研究用于防病、治病、人体功能辅助及卫生保健的人工材料、制品、装置和系统技术的总称。
生物医药器皿则是用于生物医药试验、检验和多种物质混合的器皿，为了多次使用器皿，保持器皿的洁净程度，器皿需要及时清洗，而在器皿的清洁过程中，干燥器皿变得十分的重要，但是传统的干燥设备干燥的过程复杂，干燥的时间较长，干燥的效率低；器皿在干燥过程中容易沾附外界的灰尘杂质，破坏器皿的洁净程度；而且传统的干燥装置不便于移动，需要人力搬运，导致运输困难，限制了装置的活动范围。
专利号CN201820186721.X为包括存放柜主体、圆形器皿放置腔、方形器皿放置腔和废物放置腔，圆形器皿放置腔位于存放柜主体的内壁顶部，且方形器皿放置腔位于存放柜主体的内壁中间位置，废物放置腔位于存放柜主体的底部，圆形器皿放置腔与方形器皿放置腔的内壁底部均固定安装有海绵块，且圆形器皿放置腔内的海绵块上表面前后侧均内嵌有圆形槽，圆形器皿放置腔内的海绵块中间位置贯穿有透气孔，但是装置结构复杂，不便于运输，限制了装置的活动范围
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种医学器皿热风干燥装置，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种医学器皿热风干燥装置，包括干燥箱，所述干燥箱的侧面设置有入风管道，所述入风管道的内腔底端设置有电机，所述电机的顶端设置有转轴，所述转轴的周侧面设置有扇叶，所述入风管道的内腔顶端设置有过滤网一，所述入风管道的顶端设置有电阻，所述电阻的侧面设置有电线，所述电线的另一端设置有电源，所述干燥箱的底端设置有支撑板，所述干燥箱的顶端设置有出风管道，所述出风管道的内腔顶端设置有过滤网二，所述干燥箱的底端设置有废物箱，所述干燥箱的正面设置有旋转门，所述旋转门的正面设置有握把一。
进一步，所述电机的输出轴与所述转轴固定连接。
进一步，所述废物箱的底端设置有万向轮。
进一步，所述支撑板的顶端一侧设置有圆形槽，所述支撑板的另一侧设置有方形槽。
进一步，所述废物箱的内腔底端设置有抽板，所述抽板的正面设置有握把二。
本实用新型的有益效果为：首先，拉动握把一，打开旋转门，将待清洁的器皿分类放置在圆形槽和方形槽中，然后关闭旋转门，启动电机，此时电机带动转轴快速转动，转轴又快速转动扇叶，使装置外的空气流入入风管道内，空气从入风管道中经过过滤网一，防止装置外环境的灰尘杂质进入干燥箱内，然后启动电源，此时电源通电后通过电线传导到电阻上，电阻通电产热，当空气从过滤网一中进入干燥箱内时，对其升温转化为热风，热风进入干燥箱内，蒸发了器皿表面的水分，蒸发的水分从出风管道排出，出风管道内腔顶端的过滤网二则避免外界的灰尘杂质进入干燥箱内，保证了干燥箱内腔的洁净程度；当干燥后取出器皿时，关闭电机和电源，打开旋转门，取出器皿时拉动握把二，抽出抽板，将器皿表面沾附的杂质清理至抽板上，及时的收集了器皿上的杂质；当徐亚移动装置时，可推动干燥箱，带动万向轮转动，实现装置的自由移动。通过电机吸入空气，再经过电阻的加热升温，使空气转化为热风，实现对器皿的快速干燥效果，缩短了干燥时间，提高了干燥效率。通过设置过滤网一和过滤网二，阻挡了外界环境中的灰尘杂质进入干燥箱内，避免了器皿沾附，保护了器皿的洁净程度。利用推动干燥箱，带动万向轮的转动，实现装置的自由移动，避免了装置运输时人力的搬运，减少了运输过程中的困难，解除了装置的活动范围。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
图1是根据本实用新型实施例的立体示意图；

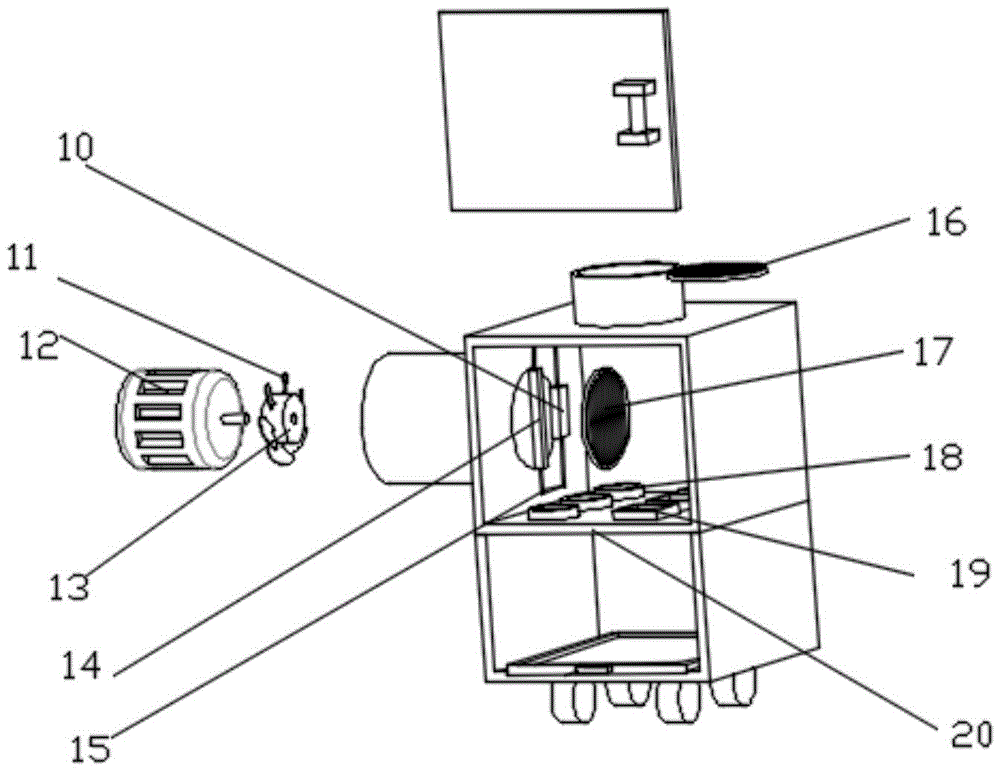

图2是根据本实用新型实施例的爆炸图。
图中：
1、入风管道；2、出风管道；3、干燥箱；4、旋转门；5、握把一；6、废物箱；7、抽板；8、握把二；9、万向轮；10、电源；11、扇叶；12、电机；13、转轴；14、电阻；15、电线；16、过滤网二；17、过滤网一；18、圆形槽；19、方形槽；20、支撑板；
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。
根据本实用新型的实施例，提供了一种医学器皿热风干燥装置。
如图1-2所示，根据本实用新型实施例的医学器皿热风干燥装置，包括干燥箱3，所述干燥箱3的侧面设置有入风管道1，所述入风管道1的内腔底端设置有电机12，所述电机12的顶端设置有转轴13，所述转轴13的周侧面设置有扇叶11，所述入风管道1的内腔顶端设置有过滤网一17，所述入风管道1的顶端设置有电阻14，所述电阻14的侧面设置有电线15，所述电线15的另一端设置有电源10，所述干燥箱3的底端设置有支撑板20，所述干燥箱3的顶端设置有出风管道2，所述出风管道2的内腔顶端设置有过滤网二16，所述干燥箱3的底端设置有废物箱6，所述干燥箱3的正面设置有旋转门4，所述旋转门4的正面设置有握把一5。
在一个实施例中，对于上述电机12来说，所述电机12的输出轴与所述转轴13固定连接，从而所述电机12启动时能够带动所述转轴13快速转动，进而带动所述扇叶11快速转动，往干燥箱3内通入空气。此外，具体应用时，应当定时检查电机的老化情况，避免电机老化严重影响装置通入空气。
在一个实施例中，对于上述废物箱6来说，所述废物箱6的底端设置有万向轮9，从而推动所述干燥箱3时，带动所述万向轮9转动，进而快速移动装置位置。
在一个实施例中，对于上述支撑板20来说，所述支撑板20的顶端一侧设置有圆形槽18，所述支撑板20的另一侧设置有方形槽19，从而能够固定圆形器皿和方形器皿于所述干燥箱3中，进而避免热风吹动器皿发生碰撞的情况。此外，具体应用时，应当定期清理所述圆形槽18和所述方形槽19，防止长期使用出现废物堆积，影响器皿的固定。
在一个实施例中，对于上述废物箱6来说，所述废物箱6的内腔底端设置有抽板7，所述抽板7的正面设置有握把二8，从而能够将器皿上沾附的废物放置在抽板7中，进而及时的收集了器皿中的废物。此外，具体应用时，当废物堆积到一定程度时要及时的清理，避免废物长期放置滋生细菌，影响器皿的清洁程度。
综上所述，借助于本实用新型的上述技术方案，首先，拉动握把一5，打开旋转门3，将待清洁的器皿分类放置在圆形槽18和方形槽19中，然后关闭旋转门4，启动电机12，此时电机12带动转轴13快速转动，转轴13又快速转动扇叶11，使装置外的空气流入入风管道1内，空气从入风管道1中经过过滤网一17，防止装置外环境的灰尘杂质进入干燥箱3内，然后启动电源10，此时电源10通电后通过电线15传导到电阻14上，电阻14通电产热，当空气从过滤网一17中进入干燥箱3内时，对其升温转化为热风，热风进入干燥箱3内，蒸发了器皿表面的水分，蒸发的水分从出风管道2排出，出风管道2内腔顶端的过滤网二16则避免外界的灰尘杂质进入干燥箱3内，保证了干燥箱3内腔的洁净程度；当干燥后取出器皿时，关闭电机12和电源10，打开旋转门4，取出器皿时拉动握把二8，抽出抽板7，将器皿表面沾附的杂质清理至抽板7上，及时的收集了器皿上的杂质；当徐亚移动装置时，可推动干燥箱3，带动万向轮9转动，实现装置的自由移动。
有益效果：1、通过电机12吸入空气，再经过电阻14的加热升温，使空气转化为热风，实现对器皿的快速干燥效果，缩短了干燥时间，提高了干燥效率。
2、通过设置过滤网一17和过滤网二16，阻挡了外界环境中的灰尘杂质进入干燥箱3内，避免了器皿沾附，保护了器皿的洁净程度。
3、利用推动干燥箱3，带动万向轮9的转动，实现装置的自由移动，避免了装置运输时人力的搬运，减少了运输过程中的困难，解除了装置的活动范围。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
