技术领域
本实用新型属于沥青高温罐的运输装置技术领域，具体涉及一种沥青高温罐的运输装置。
背景技术
沥青高温罐导热油沥青高温罐导热油式沥青高温罐工作原理：该沥青罐是本公司结合传统导热油加热沥青罐和内热局部快速沥青加温罐的特点研制的又一新型沥青加温储存设备。弥补了传统导热油加温设备加热时间长、能耗高的不足。沥青罐内设置局部加热器适用于交通、市政系统的沥青储存和加热。该沥青罐采用有机载热体(导热油)作为传热介质、燃煤、燃气或燃油炉为热源、由热油泵强制循环、把沥青加热到使用温度。
但是目前市场上的沥青高温罐运输装置在使用的过程中仍然存在一定的缺陷，例如，使用沥青高温罐运输装置时，由于沥青高温罐运输装置难以便于稳定的固定沥青高温罐，影响了沥青高温罐运输装置的使用效果，同时使用沥青高温罐运输装置时，沥青高温罐运输装置不便于使用者卸货，影响了沥青高温罐运输装置使用的便捷性。
实用新型内容
本实用新型的目的在于提供一种沥青高温罐的运输装置，以解决上述背景技术中提出的使用沥青高温罐运输装置时，由于沥青高温罐运输装置难以便于稳定的固定沥青高温罐，以及沥青高温罐运输装置不便于使用者卸货的问题。
为实现上述目的，本实用新型提供如下技术方案：一种沥青高温罐的运输装置，包括车架底板，其特征在于：所述车架底板的顶端通过铰链转动连接有车底承货板，所述车底承货板的顶端放置有沥青高温罐，所述沥青高温罐的顶端设置有顶端压板，所述顶端压板的底端设置有加热板，所述车架底板的顶端固定连接有顶端滑动导杆，所述顶端压板的内侧通过滑槽与顶端滑动导杆滑动连接，所述顶端压板的两侧固定连接有丝杠管套，所述丝杠管套的内侧设置有丝杠，所述丝杠的底端连接到底端自锁电机的转轴，所述车架底板的内侧底端固定安装有气缸撑杆，所述气缸撑杆的活塞杆顶端安装有弧面顶块。
优选的，所述车架底板的内侧开设有便于安装气缸撑杆的安装槽。
优选的，所述底端自锁电机固定安装于车架底板的顶端。
优选的，所述弧面顶块位于车底承货板的底端。
优选的，所述车架的底端设置车轮。
优选的，所述车架底板的一侧连接有拖挂环。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型设置了顶端压板、加热板和丝杠，使用者放置沥青罐时，可接通底端自锁电机的电源，底端自锁电机带动丝杠转动，丝杠带动丝杠管套滑动，丝杠管套带动顶端压板向上移动，顶端压板移动到大于沥青罐高度，使用者将沥青高温罐放置到车底承货板上，放置完成后控制自锁电机反转，自锁电机通过丝杠带动顶端压板下压到沥青高温罐顶端，便于沥青罐的稳定放置，解决了使用沥青高温罐运输装置时，由于沥青高温罐运输装置难以便于稳定的固定沥青高温罐，影响了沥青高温罐运输装置的使用效果的问题。
(2)本实用新型气缸撑杆的活塞杆顶端安装有弧面顶块，卸货时，使用者通底端自锁电机的电源，底端自锁电机带动丝杠转动，丝杠带动丝杠管套滑动，丝杠管套带动顶端压板向上移动，顶端压板移动到大于沥青罐高度，同时接通气缸撑杆电源，气缸撑杆的气缸内充气，气缸撑杆的伸缩杆推动弧面顶块向上移动，弧面顶块推动车底承货板一侧上升，车底承货板倾斜，便于使用者卸货，解决了使用沥青高温罐运输装置时，沥青高温罐运输装置不便于使用者卸货，影响了沥青高温罐运输装置使用的便捷性的问题
附图说明

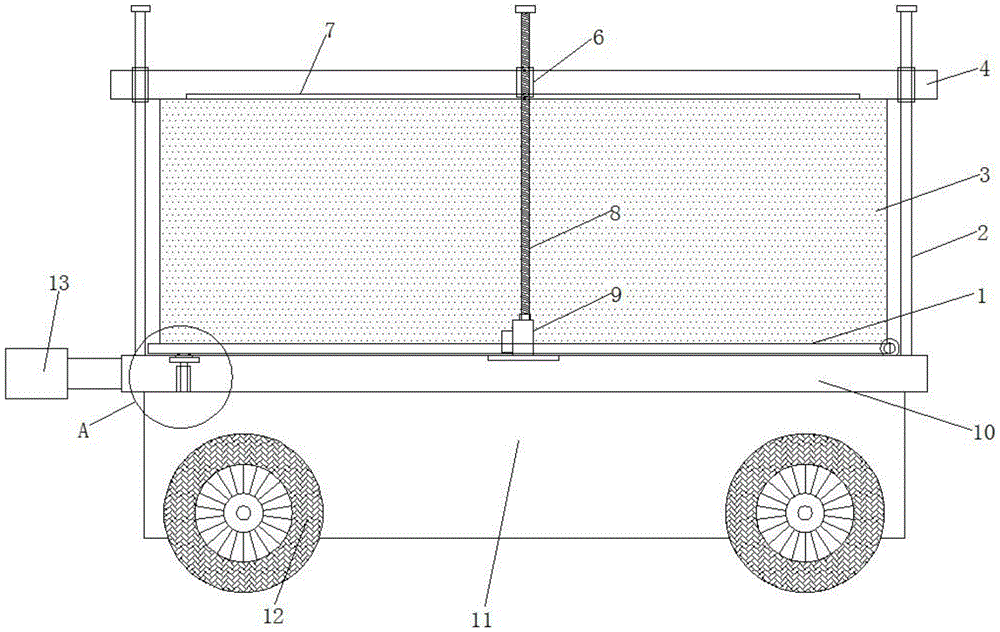

图1是本实用新型的结构示意图；
图2是本实用新型的A区域放大图。
图中：1-车底承货板、2-顶端滑动导杆、3-沥青高温罐、4-顶端压板、5-弧面顶块、6-丝杠管套、7-加热板、8-丝杠、9-底端自锁电机、10-车架底板、11-车架、12-车轮、13-拖挂环、14-气缸撑杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2所示，本实用新型提供一种技术方案：一种沥青高温罐的运输装置，包括车架底板10，其特征在于：车架底板10的顶端通过铰链转动连接有车底承货板1，车底承货板1的顶端放置有沥青高温罐3，沥青高温罐3的顶端设置有顶端压板4，顶端压板4的底端设置有加热板7，车架底板10的顶端固定连接有顶端滑动导杆2，顶端压板4的内侧通过滑槽与顶端滑动导杆2滑动连接，顶端压板4的两侧固定连接有丝杠管套6，丝杠管套6的内侧设置有丝杠8，丝杠8的底端连接到底端自锁电机9的转轴，车架底板10的内侧底端固定安装有气缸撑杆14，气缸撑杆14的活塞杆顶端安装有弧面顶块5。
车架底板10的内侧开设有便于安装气缸撑杆14的安装槽。
底端自锁电机9固定安装于车架底板10的顶端。
弧面顶块5位于车底承货板1的底端。
车架11的底端设置车轮12。
车架底板10的一侧连接有拖挂环13。
本实用新型的工作原理及使用流程：本实用新型在使用时，使用者放置沥青罐时，可接通底端自锁电机9的电源，底端自锁电机9带动丝杠8转动，丝杠8带动丝杠管套6滑动，丝杠管套6带动顶端压板4向上移动，顶端压板4移动到大于沥青罐高度，使用者将沥青高温罐3放置到车底承货板1上，放置完成后控制自锁电机9反转，自锁电机9通过丝杠8带动顶端压板4下压到沥青高温罐3顶端，便于沥青罐的稳定放置，沥青罐放置完成后，可将拖挂环13挂到拖挂车头的后侧，便于带动运输装置移动，卸货时，使用者通底端自锁电机9的电源，底端自锁电机9带动丝杠8转动，丝杠8带动丝杠管套6滑动，丝杠管套6带动顶端压板4向上移动，顶端压板4移动到大于沥青罐高度，同时接通气缸撑杆14电源，气缸撑杆14的气缸内充气，气缸撑杆14的伸缩杆推动弧面顶块5向上移动，弧面顶块5推动车底承货板1一侧上升，车底承货板1倾斜，便于使用者卸货。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
