技术领域
本实用新型实施例涉及床上用品技术领域，具体涉及一种蚊帐杆。
背景技术
蚊帐是夏季防蚊的床上用品，从外型上分为弧形顶蚊帐和方顶蚊帐，借助弧形支架或方形支架使蚊帐展开，具有结构简单、搭建迅速的优点。
市面上的蚊帐支架都是由若干段钢管拼接成，在使用过程中易出现弯折，形成不可逆的损坏，导致蚊帐支架不稳定或无法使用。
实用新型内容
为此，本实用新型实施例提供一种蚊帐杆，以解决现有技术中蚊帐杆易弯折损坏的问题。
为了实现上述目的，本实用新型实施例提供如下技术方案：
根据本实用新型实施例的第一方面，一种蚊帐杆，其包括弹性体和包覆膜，所述弹性体呈条状或杆状，所述弹性体设有多根，多根所述弹性体呈束状结构设置，所述包覆膜包覆于束状结构的周向外侧，其中，所述弹性体的材质为弹性材料。
进一步地，所述弹性体为弹性钢丝或玻璃纤维棒。
进一步地，所述包覆膜的材质为塑料或橡胶。
进一步地，所述包覆膜为塑料膜或塑料软胶膜。
进一步地，所述弹性体设有两根，两根所述弹性体在长度方向上平行设置。
进一步地，所述弹性体设有三根，三根所述弹性体在长度方向上平行设置，且三根所述弹性体的截面呈品字形分布。
进一步地，所述包覆膜为透明膜。
进一步地，所述包覆膜为非透明膜。
本实用新型实施例具有如下优点：
本实用新型实施例的蚊帐杆，在使用过程中，因弹性体会发生弹性变形，使得蚊帐杆本身也发生弹性变形；当外力消失，弹性体恢复原状，从而使蚊帐杆也恢复原状，因此，本实施例的蚊帐杆与现有的拼接钢管形成的蚊帐支架相比，采用柔性结构代替刚性结构，因此具有不易弯折损坏的优点，从而使蚊帐在使用时更稳定。
附图说明
为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引申获得其它的实施附图。
本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容所能涵盖的范围内。

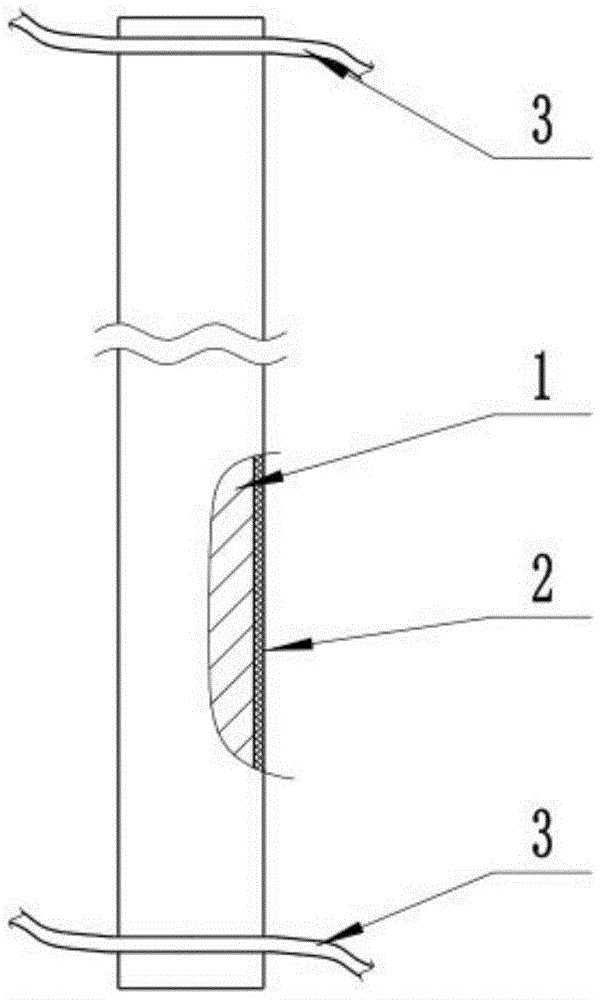

图1为本实用新型实施例1或2提供的蚊帐杆的主视图；
图2为本实用新型实施例1提供的蚊帐杆的截面图；
图3为本实用新型实施例2提供的蚊帐杆的截面图。
图中：1-弹性体，2-包覆膜，3-系带。
具体实施方式
以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。
实施例1
如图1和2所示，实施例1提供了一种蚊帐杆，其包括弹性体1和包覆膜2。弹性体1呈条状或杆状，该蚊帐杆具备一定的长度，不需要拼接，从而避免因拼接导致的易弯折问题。其中，弹性体1的材质为弹性材料，例如弹性体1采用弹性钢丝，也可以采用玻璃纤维棒，本实施例中以弹性钢丝为例。弹性体1受外力可发生弹性弯曲变形；当外力消失，弹性体1可恢复原状。弹性体1设有两根，两根弹性体1在长度方向上平行且呈束状结构设置。包覆膜2包覆在束状结构的周向外侧。包覆膜2将两根弹性体1包裹或缠绕，可通过胶黏或硫化工艺使三者成为一体，避免弹性弯折时，三者因弯折半径的区别而导致的相对滑动；而且两根弹性体1与包覆膜2的结合，相对与一根弹性体1与包覆膜2的结合，有效提高了蚊帐杆的弹性及韧性，使蚊帐杆的恢复性更佳。其中，包覆膜2的材质为塑料或橡胶，例如包覆膜2为塑料膜或塑料软胶膜。取材广，而且与弹性钢丝的结合性能好。包覆膜2为透明膜，可以看到内部整齐排列的弹性钢丝，具有机械美感。
此外，在蚊帐杆的两端分别设有系带3，系带3用于与床或者蚊帐固定。使用时，将蚊帐杆的一端通过系带3固定在床架边缘，另一端通过系带3连接蚊帐。使用本实施例的蚊帐杆，一般需要多根同时使用，以便使蚊帐形成空间立体结构。
本实施例的蚊帐杆，在使用过程时，因弹性体1会发生弹性变形，使得蚊帐杆本身也发生弹性变形；当外力消失，弹性体1恢复原状，从而使蚊帐杆也恢复原状，因此，本实施例的蚊帐杆与现有的拼接钢管形成的蚊帐支架相比，采用柔性结构代替刚性结构，因此具有不易弯折损坏的优点。
实施例2
如图1和3所示，实施例2提供了一种蚊帐杆，其包括弹性体1和包覆膜2。弹性体1呈条状或杆状，该蚊帐杆具备一定的长度，不需要拼接，从而避免因拼接导致的易弯折问题。其中，弹性体1的材质为弹性材料，例如弹性体1采用弹性钢丝。弹性体1受外力可发生弹性弯曲变形；当外力消失，弹性体1可恢复原状。弹性体1设有三根，三根弹性体1在长度方向上平行设置，且三根弹性体1的截面呈品字分布且呈束状结构设置。包覆膜2包覆在束状结构的周向外侧。包覆膜2将三根弹性体1包裹或缠绕，可通过胶黏或硫化工艺使四者成为一体，避免弹性弯折时，四者因弯折半径的区别而导致的相对滑动；而且三根弹性体1与包覆膜2的结合，相对与一根弹性体1与包覆膜2的结合，有效提高了蚊帐杆的弹性及韧性，使蚊帐杆的恢复性更佳。其中，包覆膜2的材质为塑料或橡胶，例如包覆膜2为塑料膜或塑料软胶膜。取材广，而且与弹性钢丝的结合性能好。在本实施例中，在包覆膜2外还可以设置一层装饰层，例如带有图案的纸层或塑料层，装饰层卷在包覆膜2外或者粘贴在包覆膜2外，提高美观程度。
此外，在蚊帐杆的两端分别设有系带3，系带3用于与床或者蚊帐固定。使用时，将蚊帐杆的一端通过系带3固定在床架边缘，另一端通过系带3连接蚊帐。使用本实施例的蚊帐杆，一般需要多根同时使用，以便使蚊帐形成空间立体结构。
本实施例的蚊帐杆，在使用过程时，因弹性体1会发生弹性变形，使得蚊帐杆本身也发生弹性变形；当外力消失，弹性体1恢复原状，从而使蚊帐杆也恢复原状，因此，本实施例的蚊帐杆与现有的拼接钢管形成的蚊帐支架相比，采用柔性结构代替刚性结构，因此具有不易弯折损坏的优点。
虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
