一种方便移动的灯具销售台

技术领域

本实用新型涉及销售台技术领域，具体为一种方便移动的灯具销售台。

背景技术

电灯是人们生活中必不可少的一种家用电器，随着人生活水平的提高，人们越来越重视生活品质，因此，各种类的电灯出现在灯具店里，现有的灯具店出售灯具，都会用到销售台，但现有的灯具销售台都是固定的，当使用者需要移动灯具销售台时，由于灯具销售台不方便移动，从而增加了使用者的体力消耗，降低了使用者的工作效率。

实用新型内容

本实用新型的目的在于提供一种方便移动的灯具销售台，具备方便移动的优点，解决了现有的灯具销售台都是固定的，当使用者需要移动灯具销售台时，由于灯具销售台不方便移动，从而增加了使用者的体力消耗的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便移动的灯具销售台，包括保护罩，所述保护罩内腔的两侧均设置有移动装置，所述移动装置的顶部设置有支柱，所述移动装置包括万向轮，所述万向轮完全设置在保护罩内部，所述万向轮的顶部活动安装有安装块，所述安装块的顶部与支柱的底部固定安装，所述支柱的顶部贯穿至保护罩的外部固定安装有销售架，所述销售架的内部横向固定安装有放置板，所述放置板的顶部开设有放置槽，所述销售架底部的中心处固定安装有固定架，所述固定架内腔的顶部设置有提升装置，所述固定架内腔的底部设置有连接装置。

优选的，所述提升装置包括把手，所述把手的左端贯穿至固定架的内部固定安装有收卷盘，所述收卷盘的表面缠绕有收卷绳，所述收卷盘左侧的轴心处固定安装有转轴，且转轴的左端通过固定轴与固定架内腔的左侧活动安装。

优选的，所述连接装置包括连接杆，所述连接杆的两端均贯穿至固定架的外部与保护罩的内壁固定安装，所述固定架的两侧开设有与连接杆配合使用的通槽，所述连接杆一端的表面套设有套管，所述套管的表面与收卷绳的一端通过通孔进行连接。

优选的，所述固定架内腔右侧的顶部且对应把手贯穿的位置固定安装有平衡块，所述把手的一端与平衡块的内部转动连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过保护罩、移动装置、支柱、销售架、放置板、固定架、提升装置和连接装置的设置，在需要对销售台进行移动时，可将保护罩向上升起，即可通过万向轮对销售台进行移动，而保护罩将万向轮卡在内部可增加销售台整体的美观性，同时解决了现有的灯具销售台都是固定的，当使用者需要移动灯具销售台时，由于灯具销售台不方便移动，从而增加了使用者的体力消耗的问题。

2、本实用新型通过放置槽的设置，可在内部放置灯具，同时放置槽的形状有圆形和方形，可针对灯具底座的不同形状进行放置，通过平衡块的设置，在把手转动时可对把手的一端进行支撑，同时保证了转动时的稳定性。

附图说明

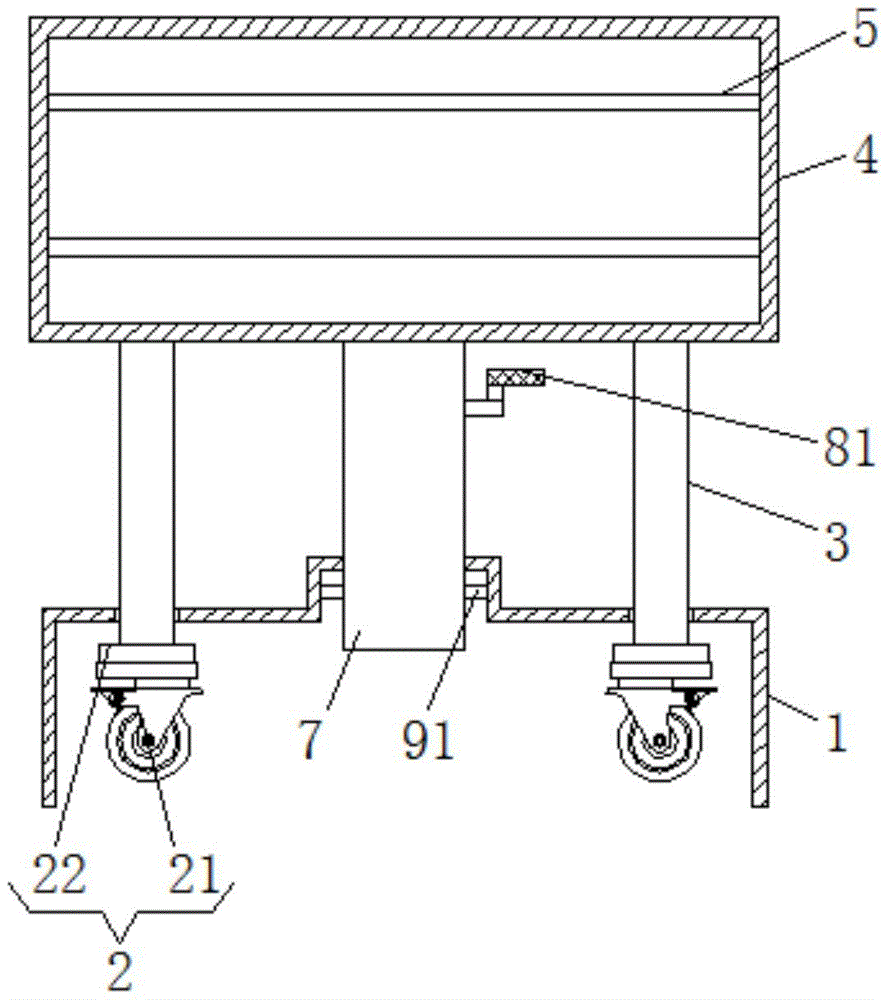

图1为本实用新型结构示意图；

图2为本实用新型固定架内部结构剖视图；

图3为本实用新型放置板结构俯视图。

图中：1保护罩、2移动装置、21万向轮、22安装块、3支柱、4销售架、5放置板、6放置槽、7固定架、8提升装置、81把手、82收卷盘、83收卷绳、9连接装置、91连接杆、92套管、10平衡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种方便移动的灯具销售台，包括保护罩1，保护罩1内腔的两侧均设置有移动装置2，通过放置槽6的设置，可在内部放置灯具，同时放置槽6的形状有圆形和方形，可针对灯具底座的不同形状进行放置，通过平衡块10的设置，在把手81转动时可对把手81的一端进行支撑，同时保证了转动时的稳定性，移动装置2的顶部设置有支柱3，移动装置2包括万向轮21，万向轮21完全设置在保护罩1内部，万向轮21的顶部活动安装有安装块22，安装块22的顶部与支柱3的底部固定安装，支柱3的顶部贯穿至保护罩1的外部固定安装有销售架4，销售架4的内部横向固定安装有放置板5，放置板5的顶部开设有放置槽6，销售架4底部的中心处固定安装有固定架7，固定架7内腔右侧的顶部且对应把手81贯穿的位置固定安装有平衡块10，把手81的一端与平衡块10的内部转动连接，固定架7内腔的顶部设置有提升装置8，提升装置8包括把手81，把手81的左端贯穿至固定架7的内部固定安装有收卷盘82，收卷盘82的表面缠绕有收卷绳83，收卷盘82左侧的轴心处固定安装有转轴，且转轴的左端通过固定轴与固定架7内腔的左侧活动安装，固定架7内腔的底部设置有连接装置9，连接装置9包括连接杆91，连接杆91的两端均贯穿至固定架7的外部与保护罩1的内壁固定安装，固定架7的两侧开设有与连接杆91配合使用的通槽，连接杆91一端的表面套设有套管92，套管92的表面与收卷绳83的一端通过通孔进行连接，通过保护罩1、移动装置2、支柱3、销售架4、放置板5、固定架7、提升装置8和连接装置9的设置，在需要对销售台进行移动时，可将保护罩1向上升起，即可通过万向轮21对销售台进行移动，而保护罩1将万向轮21卡在内部可增加销售台整体的美观性，同时解决了现有的灯具销售台都是固定的，当使用者需要移动灯具销售台时，由于灯具销售台不方便移动，从而增加了使用者的体力消耗的问题。

本申请文件中使用到的标准零件均可以从市场上购买，本申请文件中各部件根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，在此不再作出具体叙述。

使用时，通过把手81转动收卷盘82对收卷绳83进行收卷，同时收卷绳83通过套管92可带动连接杆91沿着固定架7侧面的通槽向上移动，同时保护罩1跟随连接杆91同步向上，直至万向轮21从保护罩1内部移出与地面接触，然后可将保护罩1通过外置卡杆穿过保护罩1卡在固定架7内部即可将保护罩1进行固定，最后即可对销售台进行整体移动。

综上所述：该方便移动的灯具销售台，通过保护罩1、移动装置2、支柱3、销售架4、放置板5、固定架7、提升装置8和连接装置9的配合，解决了现有的灯具销售台都是固定的，当使用者需要移动灯具销售台时，由于灯具销售台不方便移动，从而增加了使用者的体力消耗的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
