技术领域
本实用新型涉及废料处理装置领域，特别涉及一种制作箱包用废料处理装置。
背景技术
制作箱包用废料处理装置是用于对箱包制作生产制造中的废料进行切割分块处理的装置，广泛应用于箱包的制作生产场合，具有较好的使用效果，随着社会不断的发展，人们对废料的回收处理意识逐步提高，但现有的制作箱包用废料处理装置无法满足人们的需求，因此需要更方便使用的制作箱包用废料处理装置；在制作箱包用废料处理装置使用时，通常是使用切割盘片对箱包生产中的废料进行切割，导致了废料较大，不利于下一步的回收处理，同时，装置长时间处理废料需要经常清理维护，而密封结构的装置不利于清理维护。
实用新型内容
本实用新型的主要目的在于提供一种制作箱包用废料处理装置，可以有效解决背景技术中不利于下一步的回收处理和不利于保养维护的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种制作箱包用废料处理装置，包括固定安装架，所述固定安装架的上表面固定安装有斜角固定板，所述斜角固定板的下表面固定安装有马达安装板，所述马达安装板的下表面固定安装有驱动马达，所述斜角固定板的一侧外表面活动安装有旋转活动轴，所述斜角固定板的上表面通过旋转活动轴活动安装有粉碎切割桶，所述斜角固定板的上表面位于粉碎切割桶的内侧位置转动安装有马达旋转杆，所述马达旋转杆的上端外表面固定安装有刀片安装杆，所述刀片安装杆的外表面设置有多个切割刀片，所述粉碎切割桶的一侧外表面底部位置固定安装有出料管道。
优选的，所述固定安装架的底部位置固定安装有支撑底架，所述驱动马达位于固定安装架的内侧位置。
优选的，所述马达旋转杆贯穿斜角固定板和马达安装板与驱动马达连接，所述驱动马达的一侧外表面固定安装有马达电源盒。
优选的，所述粉碎切割桶能够通过旋转活动轴的转动翻动活动，所述粉碎切割桶的翻动角度为横向零至九十度之间。
优选的，所述粉碎切割桶的前表面活动安装有固定锁片，所述斜角固定板的前表面固定安装有锁片固定板，所述固定锁片与锁片固定板配合连接。
优选的，所述粉碎切割桶的上表面固定安装有进料挡板，所述出料管道与粉碎切割桶的内部贯通。
优选的，所述切割刀片通过焊接与刀片安装杆固定连接，所述多个切割刀片分两排对称排列安装
与现有技术相比，本实用新型具有如下有益效果：该制作箱包用废料处理装置，通过设置的马达旋转杆和刀片安装杆，相对于传统单盘切割的方式，能够对废料进行更彻底的粉碎处理，更利于废料下一步的回收处理，通过设置的斜角固定板、旋转活动轴和粉碎切割桶，能够将粉碎切割桶进行翻转，将切割的机构暴露在外，方便对切割位置进行清理维护。
附图说明

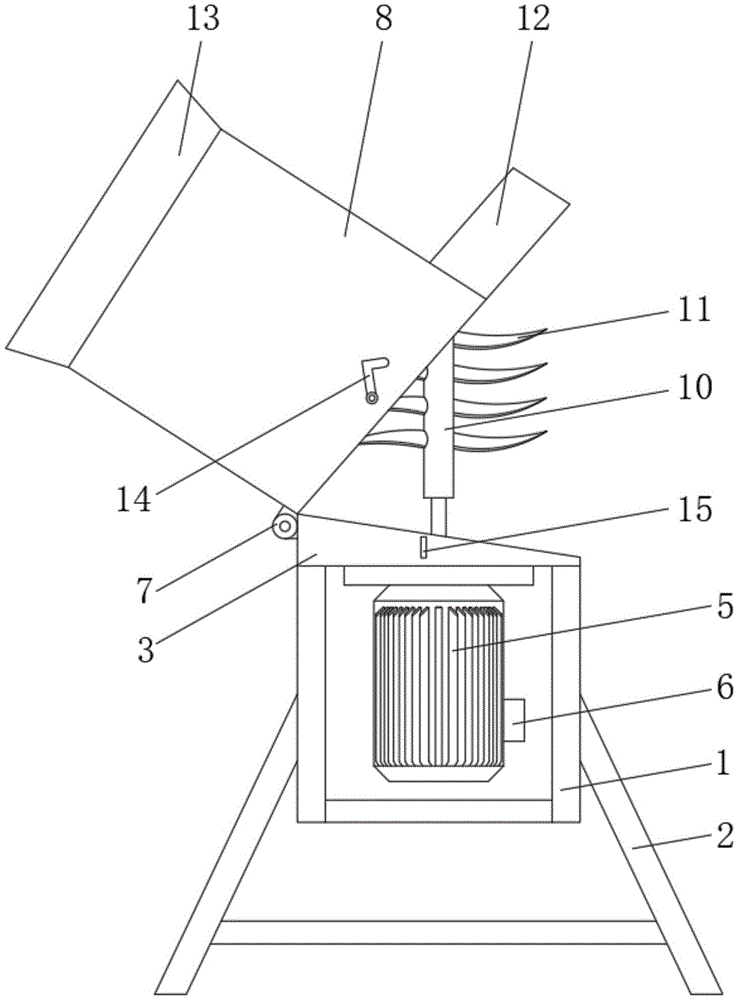

图1为本实用新型一种制作箱包用废料处理装置的整体结构示意图；
图2为本实用新型一种制作箱包用废料处理装置的斜角固定板和粉碎切割桶的剖析图；
图3为本实用新型一种制作箱包用废料处理装置的翻转粉碎切割桶的结构示意图。
图中：1、固定安装架；2、支撑底架；3、斜角固定板；4、马达安装板；5、驱动马达；6、马达电源盒；7、旋转活动轴；8、粉碎切割桶；9、马达旋转杆；10、刀片安装杆；11、切割刀片；12、出料管道；13、进料挡板；14、固定锁片；15、锁片固定板。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
如图1-3所示，一种制作箱包用废料处理装置，包括固定安装架1，所述固定安装架1的上表面固定安装有斜角固定板3，所述斜角固定板3的下表面固定安装有马达安装板4，所述马达安装板4的下表面固定安装有驱动马达5，所述斜角固定板3的一侧外表面活动安装有旋转活动轴7，所述斜角固定板3的上表面通过旋转活动轴7活动安装有粉碎切割桶8，所述斜角固定板3的上表面位于粉碎切割桶8的内侧位置转动安装有马达旋转杆9，所述马达旋转杆9的上端外表面固定安装有刀片安装杆10，所述刀片安装杆10的外表面设置有多个切割刀片11，所述粉碎切割桶8的一侧外表面底部位置固定安装有出料管道12；
所述固定安装架1的底部位置固定安装有支撑底架2，所述驱动马达5位于固定安装架1的内侧位置；所述马达旋转杆9贯穿斜角固定板3和马达安装板4与驱动马达5连接，所述驱动马达5的一侧外表面固定安装有马达电源盒6；所述粉碎切割桶8能够通过旋转活动轴7的转动翻动活动，所述粉碎切割桶8的翻动角度为横向零至九十度之间；所述粉碎切割桶8的前表面活动安装有固定锁片14，所述斜角固定板3的前表面固定安装有锁片固定板15，所述固定锁片14与锁片固定板15配合连接，固定锁片14和锁片固定板15用于锁紧斜角固定板3和粉碎切割桶8的连接；所述粉碎切割桶8的上表面固定安装有进料挡板13，所述出料管道12与粉碎切割桶8的内部贯通；所述切割刀片11通过焊接与刀片安装杆10固定连接，所述多个切割刀片11分两排对称排列安装。
需要说明的是，本实用新型为一种制作箱包用废料处理装置，支撑底架2用于支撑固定安装架1，固定安装架1用于固定斜角固定板3，使用时，通过马达电源盒6为驱动马达5接通电源，使驱动马达5通电运行，驱动马达5运行后带动马达旋转杆9进行转动，马达旋转杆9带动刀片安装杆10进行转动，从而使刀片安装杆10外表面的多个切割刀片11在粉碎切割桶8内不停的旋转，再将需要处理的废料投入粉碎切割桶8内，通过切割刀片11对废料进行切割，多个切割刀片11对废料切割粉碎后，废料掉落在斜角固定板3的上方，通过斜角滑落从出料管道12排出，在需要装置进行清理维护时，将固定锁片14从锁片固定板15内拔出，翻动粉碎切割桶8，使粉碎切割桶8通过旋转活动轴7的转动翻动活动，从而将刀片安装杆10和切割刀片11暴露在外，从而底切割位置进行清理维护。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
