技术领域
本实用新型涉及花盆生产设备技术领域，特别是涉及用于花盆加工的修边设备。
背景技术
花盆，种花用的一种器皿，为口大底端小的倒圆台或倒棱台形状。种植花卉的花盆形式多样，大小不一。花卉生产者或养花人士可以根据花卉的特性和需要以及花盆的特点选用花盆，根据制作材料不同，可以分为很多种。在花盆生产的过程中会有残余料头，这就需要将其修边。但是现有的修边设备不能准确地对花盆边缘进行修剪，从而造成残次品增加。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供用于花盆加工的修边设备。
本实用新型通过以下技术方案来实现上述目的：
用于花盆加工的修边设备，包括支撑机构、辅助机构，所述支撑机构的上部周围设置有所述辅助机构,还包括用于固定旋转花盆的旋转压紧机构，所述旋转压紧机构包括保护罩、转动盘、毛刷、垫块、伸缩杆、固定环、电机,所述保护罩设置在所述支撑机构的上表面中间，所述保护罩的内部设置有所述电机，所述电机的上部转动连接有所述转动盘，所述转动盘的上部通过螺栓连接有所述毛刷，所述毛刷的上部设置有所述固定环，所述固定环的上部通过螺栓连接有所述伸缩杆，所述伸缩杆的上部通过螺栓连接有所述垫块，所述垫块与墙壁通过螺栓连接。
优选的，所述支撑机构包括主垫板、工作区域、修边垫板、吹风垫板，所述主垫板的一侧焊接有所述工作区域，所述主垫板的另一侧焊接有所述修边垫板，所述主垫板的前部焊接有所述吹风垫板。
优选的，所述辅助机构包括立式滑柱、限位板、滑块、液压杆、修边刀、支撑块、抽气机、进气管，所述立式滑柱设置在所述支撑机构的上部一侧，所述立式滑柱的上部焊接有所述限位板，所述立式滑柱的内部滑动连接有所述滑块，所述滑块的一侧通过螺栓连接有所述液压杆，所述液压杆的一侧通过螺栓连接有所述修边刀，所述支撑块设置在所述支撑机构的前部，所述支撑块的上部通过螺栓连接有所述抽气机，所述抽气机的前部焊接有所述进气管。
优选的，所述辅助机构包括立式滑柱、限位板、滑块、液压杆、修边刀、支柱、固定座、风扇，所述立式滑柱设置在所述支撑机构的上部一侧，所述立式滑柱的上部焊接有所述限位板，所述立式滑柱的内部滑动连接有所述滑块，所述滑块的一侧通过螺栓连接有所述液压杆，所述液压杆的一侧通过螺栓连接有所述修边刀，所述支柱设置在所述支撑机构的前部，所述支柱的上部通过螺栓连接有所述固定座，所述固定座的内部设置有所述风扇。
有益效果在于：利用旋转压紧机构的设置使得花盆能够准确地被修剪，而不会因为定位不准造成残次品较多。
本实用新型的附加技术特征及其优点将在下面的描述内容中阐述地更加明显，或通过本实用新型的具体实践可以了解到。
附图说明
附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

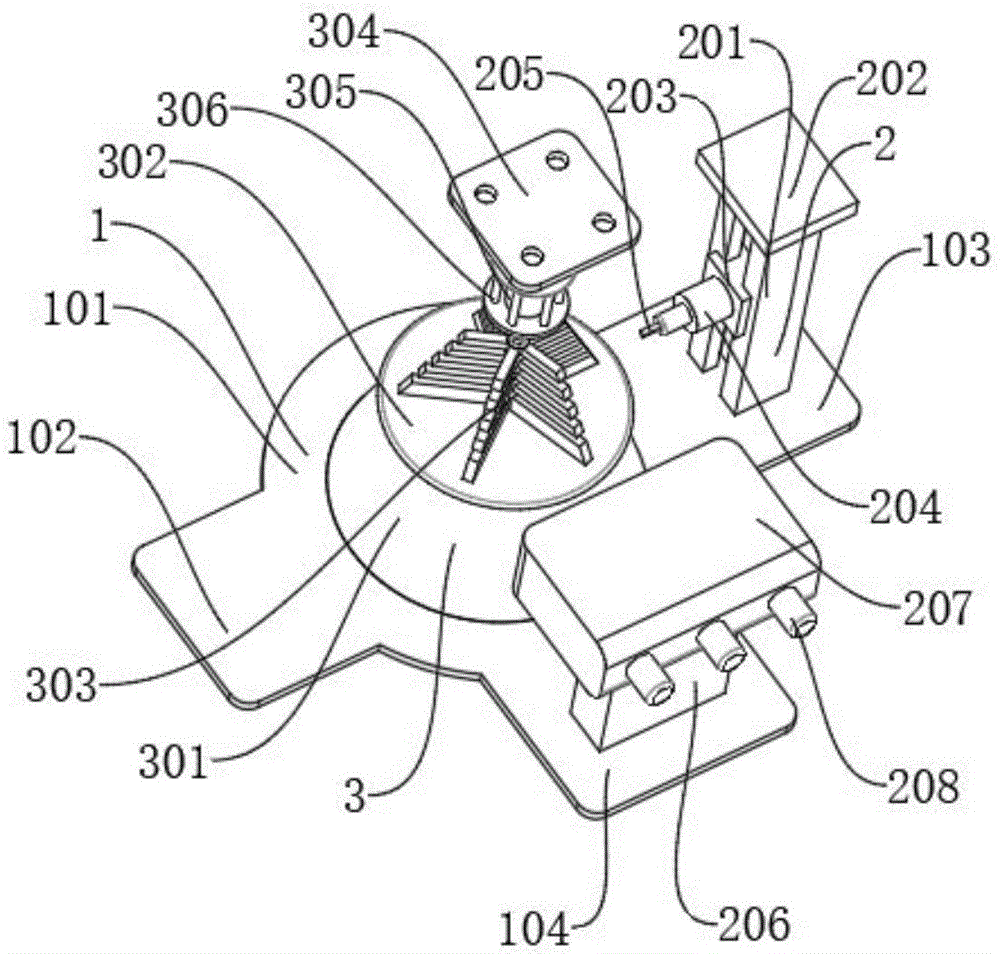

图1是本实用新型所述用于花盆加工的修边设备的第一实施例的第一结构示意图；
图2是本实用新型所述用于花盆加工的修边设备的第一实施例的第二结构示意图；
图3是本实用新型所述用于花盆加工的修边设备的旋转压紧机构的内部结构示意图；
图4是本实用新型所述用于花盆加工的修边设备的第二实施例总体结构示意图。
附图标记说明如下：
1、支撑机构；101、主垫板；102、工作区域；103、修边垫板；104、吹风垫板；2、辅助机构；201、立式滑柱；202、限位板；203、滑块；204、液压杆；205、修边刀；206、支撑块；207、抽气机；208、进气管；209、支柱；210、固定座；211、风扇；3、旋转压紧机构；301、保护罩；302、转动盘；303、毛刷；304、垫块；305、伸缩杆；306、固定环；307、电机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
下面结合附图对本实用新型作进一步说明：
用于花盆加工的修边设备，包括支撑机构1、辅助机构2，支撑机构1的上部周围设置有辅助机构2,还包括用于固定旋转花盆的旋转压紧机构3，旋转压紧机构3包括保护罩301、转动盘302、毛刷303、垫块304、伸缩杆305、固定环306、电机307,保护罩301设置在主垫板101的上表面中间，保护电机307不会被边角料所影响，保护罩301的内部设置有电机307，为转动盘302的转动提供了动力，电机307的上部转动连接有转动盘302，转动盘302的上部通过螺栓连接有毛刷303，花盆会盖在毛刷303上既可以清洁，也能将其撑紧，毛刷303的上部设置有固定环306，能够落下将花盆固定紧，固定环306的上部通过螺栓连接有伸缩杆305，能将固定环306顶紧，伸缩杆305的上部通过螺栓连接有垫块304，垫块304与墙壁通过螺栓连接。
实施例1
如图1、图2和图3所示，支撑机构1包括主垫板101、工作区域102、修边垫板103、吹风垫板104，主垫板101的一侧焊接有工作区域102，是工作人员的站立区域，主垫板101的另一侧焊接有修边垫板103，上部放置着修边所用的零部件，主垫板101的前部焊接有吹风垫板104，上部放置着吹风所需要的零部件；辅助机构2包括立式滑柱201、限位板202、滑块203、液压杆204、修边刀205、支撑块206、抽气机207、进气管208，立式滑柱201设置在主垫板101的上部一侧，立式滑柱201的上部焊接有限位板202，防止滑块203滑出轨道，立式滑柱201的内部滑动连接有滑块203，滑块203的一侧通过螺栓连接有液压杆204，能将修边刀205伸出到位，液压杆204的一侧通过螺栓连接有修边刀205，将花盆边缘修剪到位，支撑块206设置在主垫板101的前部，上部放置着抽气机207，支撑块206的上部通过螺栓连接有抽气机207，将气体送到修剪处将修剪掉的边角料吹出，抽气机207的前部焊接有进气管208，气体从此处进入。
工作原理：将花盆放置在毛刷303上，在固定环306的作用下能够将花盆压紧从而保证了花盆在高速旋转的过程中不会被甩出，并且由于滑块203与液压杆204的设置使得修边刀205能够准确地公斤到位，同时在抽气机207的作用下修剪掉的边角料会被吹离工作区域，至此全部工作结束。
实施例2
如图3和图4所示，实施例2与实施例1不同之处在于：辅助机构2包括立式滑柱201、限位板202、滑块203、液压杆204、修边刀205、支柱209、固定座210、风扇211，立式滑柱201设置在主垫板101的上部一侧，立式滑柱201的上部焊接有限位板202，防止滑块203滑出轨道，立式滑柱201的内部滑动连接有滑块203，滑块203的一侧通过螺栓连接有液压杆204，能将修边刀205伸出到位，液压杆204的一侧通过螺栓连接有修边刀205，将花盆边缘修剪到位，支柱209设置在主垫板101的前部，支柱209的上部通过螺栓连接有固定座210，固定座210的内部设置有风扇211，产生风力将修剪掉的边角料吹出，工作时，将花盆放置在毛刷303上，在固定环306的作用下能够将花盆压紧从而保证了花盆在高速旋转的过程中不会被甩出，并且由于滑块203与液压杆204的设置使得修边刀205能够准确地公斤到位，同时在风扇211的作用下修剪掉的边角料会被吹离工作区域，至此全部工作结束。
以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
