技术领域
本实用新型涉及人脸识别机技术领域，具体为一种人脸识别机的灰尘自动清理装置。
背景技术
人脸识别是现代社会中逐渐被重视的技术，能够根据不同人的面部特征来对不同人进行识别，随着人脸识别技术的逐渐推广，越来越多的小区或商店中也逐渐设置了不同功能的人脸识别机来方便日常人们的使用，而放置在户外的人脸识别机往往会沉积较多的灰尘污垢，因此现出现了能够自动为人脸识别机进行清理的装置。
现有的能够为人脸识别机的自清理装置在使用过程中，大多需要人为对装置进行开启与关闭，若忘记关闭自清理装置，则容易出现不必要的能源浪费，影响自清理的使用寿命。
实用新型内容
针对现有技术的不足，本实用新型提供一种人脸识别机的灰尘自动清理装置，具备节约能源，延长装置使用寿命的优点，解决了现有自清洁装置在使用过程中需要人为进行开关，较为浪费能源，对使用寿命有一定影响的问题。
本实用新型的人脸识别机的灰尘自动清理装置，包括装置底座，所述装置底座的顶面固定连接有支撑板，所述支撑板的顶面固定连接有稳定板，所述稳定板的顶面固定连接有人脸识别屏，所述人脸识别屏的顶面固定连接有活动壳，所述活动壳的内壁通过转轴固定连接有活动滚筒，所述活动滚筒的表面传动连接有连接带，所述连接带的两端分别固定连接有水盒与清理盒，且水盒内部填充有水，且水盒充水后质量大于清理盒，所述水盒的表面设有毛刷，所述支撑板与稳定板的内部均开设有与水盒与清理盒相适配的活动槽，所述清理盒的内壁固定连接有清理管与擦拭网，所述稳定板的内部开设有控制腔与吸气腔，所述控制腔的内壁固定连接有主电源、备用电源与延时继电器，且主电源、备用电源与延时继电器之间通过电线电性连接，所述吸气腔的内壁固定连接有气泵，所述气泵、备用电源与延时继电器的表面均设有启动触头，所述清理盒的下表面镶嵌有与气泵、备用电源与延时继电器的表面的启动触头相适配的活动触头，所述气泵靠近清理盒的表面设有抽气管，所述气泵远离抽气管的表面设有排气管，所述清理管的靠近擦拭网的表面开设有吸尘孔，所述清理盒靠近抽气管的表面开设有与抽气管相适配的活动槽，所述清理管的下表面开设有与抽气管相适配的通孔。
本实用新型的人脸识别机的灰尘自动清理装置，其中装置底座的正面固定连接有踩动板，所述踩动板的顶面通过铰链固定连接有V形踩板。
本实用新型的人脸识别机的灰尘自动清理装置，其中V形踩板的底面通过铰链固定连接有活动活塞，所述活动活塞的表面活动连接有活动套管，所述装置底座的内部开设有吸水槽，所述踩动板与装置底座的内部均镶嵌有通气管。
本实用新型的人脸识别机的灰尘自动清理装置，其中活动套管与通气管的数量均为两个，且一个活动套管通过一个通气管与吸水槽的内部连通，另一个活动套管通过另一个通气管与水盒的内部连通。
本实用新型的人脸识别机的灰尘自动清理装置，其中水盒的底面设有两个输水管，所述水盒的通过输水管与吸水槽的内部连通，且两个输水管中分别设有两个方向相反的单向槽，通过V形踩板与活动活塞，使得在有人站在V形踩板上对准人脸识别屏进行人脸识别时，活动活塞能够将活动套管内的气压挤到水盒中，从而水盒内的水会被挤入吸水槽中一部分，水盒质量下降后，清理盒随之下降，露出人脸识别屏来进行人脸识别，达到了在节约能源的同时方便日常使用的效果。
本实用新型的人脸识别机的灰尘自动清理装置，其中人脸识别屏的两侧均固定连接有导向板，所述水盒与清理盒均通过滑槽与滑块和导向板的表面与稳定板和支撑板内部开设的活动槽滑动连接，通过导向板，使得水盒与清理盒的移动更为稳定。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过水盒与清理盒，使得在没有人站在人脸识别屏前需清理时，水盒中填充的水重量大于清理盒，从而水盒即可在支撑板与稳定板中下沉，将清理盒向上拉动，从而清理盒下部的活动触头与启动触头接触，延时继电器将气泵启动，在通过清理管将人脸识别屏表面的灰尘污垢清除一段时间后，延时继电器即可断开，气泵停止工作，不会继续损耗电量，达到了节约能源，延长装置使用寿命的效果。
2、本实用新型通过V形踩板与活动活塞，使得在有人站在V形踩板上对准人脸识别屏进行人脸识别时，活动活塞能够将活动套管内的气压挤到水盒中，从而水盒内的水会被挤入吸水槽中一部分，水盒质量下降后，清理盒随之下降，露出人脸识别屏来进行人脸识别，达到了在节约能源的同时方便日常使用的效果。
附图说明
此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

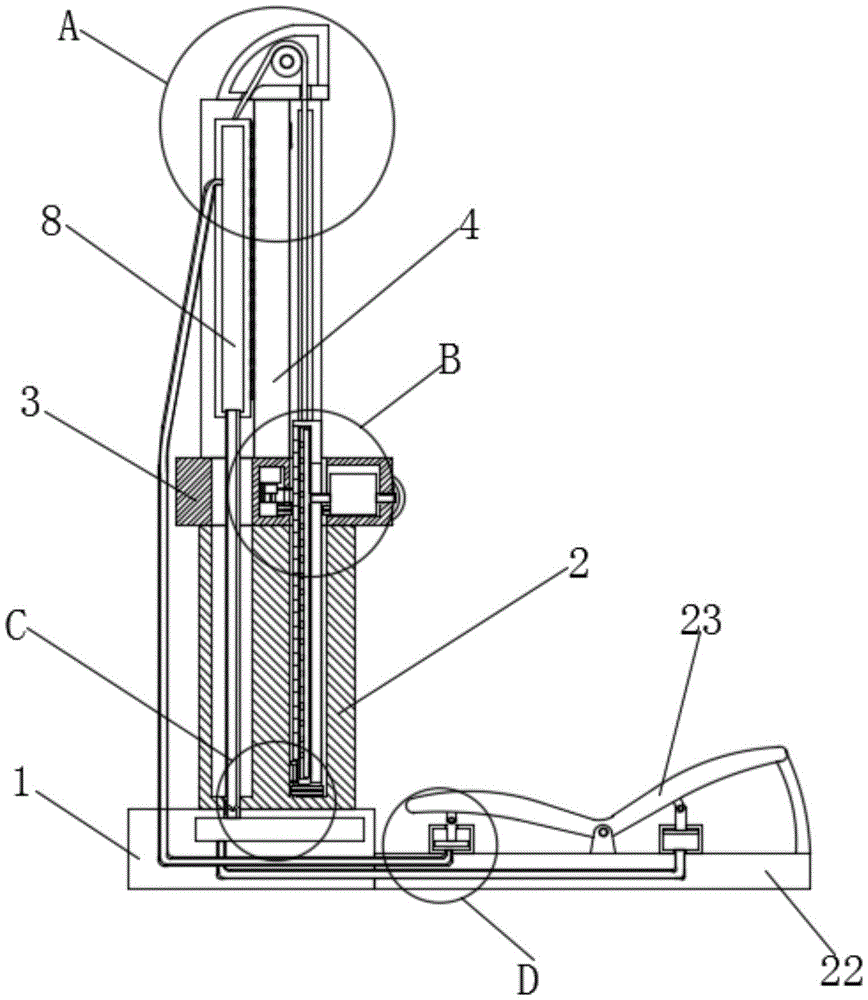

图1为本实用新型侧剖结构示意图；
图2为本实用新型背视结构示意图；
图3为图1中A处放大结构示意图；
图4为图1中B处放大结构示意图；
图5为图1中C处放大结构示意图；
图6为图1中D处放大结构示意图；
图7为本实用新型电路图。
图中：1、装置底座；2、支撑板；3、稳定板；4、人脸识别屏；5、活动壳；6、活动滚筒；7、连接带；8、水盒；9、清理盒；10、清理管；11、擦拭网；12、控制腔；13、吸气腔；14、主电源；15、备用电源；16、延时继电器；17、气泵；18、启动触头；19、活动触头；20、抽气管；21、排气管；22、踩动板；23、V形踩板；24、活动活塞；25、活动套管；26、吸水槽；27、通气管；28、输水管；29、导向板。
具体实施方式
以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。
另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
请参阅图1-7，本实用新型的人脸识别机的灰尘自动清理装置，包括装置底座1，装置底座1的顶面固定连接有支撑板2，支撑板2的顶面固定连接有稳定板3，稳定板3的顶面固定连接有人脸识别屏4，人脸识别屏4的顶面固定连接有活动壳5，活动壳5的内壁通过转轴固定连接有活动滚筒6，活动滚筒6的表面传动连接有连接带7，连接带7的两端分别固定连接有水盒8与清理盒9，且水盒8内部填充有水，且水盒8充水后质量大于清理盒9，水盒8的表面设有毛刷，支撑板2与稳定板3的内部均开设有与水盒8与清理盒9相适配的活动槽，清理盒9的内壁固定连接有清理管10与擦拭网11，稳定板3的内部开设有控制腔12与吸气腔13，控制腔12的内壁固定连接有主电源14、备用电源15与延时继电器16，且主电源14、备用电源15与延时继电器16之间通过电线电性连接，吸气腔13的内壁固定连接有气泵17，气泵17、备用电源15与延时继电器16的表面均设有启动触头18，清理盒9的下表面镶嵌有与气泵17、备用电源15与延时继电器16的表面的启动触头18相适配的活动触头19，气泵17靠近清理盒9的表面设有抽气管20，气泵17远离抽气管20的表面设有排气管21，清理管10的靠近擦拭网11的表面开设有吸尘孔，清理盒9靠近抽气管20的表面开设有与抽气管20相适配的活动槽，清理管10的下表面开设有与抽气管20相适配的通孔，通过水盒8与清理盒9，使得在没有人站在人脸识别屏4前需清理时，水盒8中填充的水重量大于清理盒9，从而水盒8即可在支撑板2与稳定板3中下沉，将清理盒9向上拉动，从而清理盒9下部的活动触头19与启动触头18接触，延时继电器16将气泵17启动，在通过清理管10将人脸识别屏4表面的灰尘污垢清除一段时间后，延时继电器16即可断开，气泵17停止工作，不会继续损耗电量，达到了节约能源，延长装置使用寿命的效果。
装置底座1的正面固定连接有踩动板22，踩动板22的顶面通过铰链固定连接有V形踩板23，V形踩板23的底面通过铰链固定连接有活动活塞24，活动活塞24的表面活动连接有活动套管25，装置底座1的内部开设有吸水槽26，踩动板22与装置底座1的内部均镶嵌有通气管27，活动套管25与通气管27的数量均为两个，且一个活动套管25通过一个通气管27与吸水槽26的内部连通，另一个活动套管25通过另一个通气管27与水盒8的内部连通，水盒8的底面设有两个输水管28，水盒8的通过输水管28与吸水槽26的内部连通，且两个输水管28中分别设有两个方向相反的单向槽，通过V形踩板23与活动活塞24，使得在有人站在V形踩板23上对准人脸识别屏4进行人脸识别时，活动活塞24能够将活动套管25内的气压挤到水盒8中，从而水盒8内的水会被挤入吸水槽26中一部分，水盒8质量下降后，清理盒9随之下降，露出人脸识别屏4来进行人脸识别，达到了在节约能源的同时方便日常使用的效果。
人脸识别屏4的两侧均固定连接有导向板29，水盒8与清理盒9均通过滑槽与滑块和导向板29的表面与稳定板3和支撑板2内部开设的活动槽滑动连接，通过导向板29，使得水盒8与清理盒9的移动更为稳定。
在使用本实用新型时：若需要进行人脸识别，操作者即可站在V形踩板23的一头，使得V形踩板23通过活动活塞24将气压挤入至通气管27中，从而通气管27将水盒8中的一部分水挤入至吸水槽26中，水盒8质量随之下降，清理盒9即可下滑至支撑板2内部，露出人脸识别屏4对操作者进行人脸识别，而在操作者人脸识别完成，踩下V形踩板23的另一头准备离去后，位于此处的活动活塞24下压，将吸水槽26中的水重新注入至水盒8中，使得水盒8的质量变得大于清理盒9与其内部结构，水盒8即可将清理盒9拉动，使得清理盒9上升，在清理盒9上升到最高处时，清理盒9下表面的活动触头19即可与启动触头18接触，抽气管20与清理管10连通，将备用电源15与延时继电器16连通，此时延时继电器16闭合，通过活动触头19与启动触头18将主电源14与气泵17连通，气泵17即可开始工作，通过抽气管20与清理管10将被擦拭网11擦下的污垢抽出至外部，而在气泵17工作一段时间后，延时继电器16断开，气泵17即可停止工作，达到了节约能源并方便日常使用的效果。
