技术领域
本实用新型涉及生活用品技术领域，具体为一种日常生活用挤牙膏装置。
背景技术
目前，牙膏在使用的时候，大部分人喜欢把牙膏挤出口端直接平放于牙刷上，再将牙膏挤压到牙刷毛表面，由于家庭中的一支牙膏有很多家庭人员共同使用，由于传统的挤牙膏方式，牙膏挤出口无可避免地接触到牙刷表面，易造成细菌的互相传染，很不卫生。另外传统挤牙膏需要双手配合挤压牙膏，并且无法限定牙膏的使用量，在牙膏使用完后每个牙膏管内都有很多牙膏残留在里面无法挤压出来，造成不必要的浪费，目前市面上也有一些自动挤牙膏设备。
但是，传统的挤牙膏装置在使用过程中存在一些弊端，比如：
1、传统的挤牙膏装置使用结束以后牙膏口处于开放状态，导致药膏与空气发生接触后不卫生，或者需要人工将牙膏盖旋入牙膏口，使用不便。
2、还有一些自动挤牙膏装置一般采用真空压缩原理，保证每次使用完牙膏以后，牙膏口处于关闭状态，但是更换牙膏品种时会与之前的牙膏产生混合，同时难以判别牙膏的消耗进度。
实用新型内容
本实用新型的目的在于提供一种日常生活用挤牙膏装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种日常生活用挤牙膏装置，包括底座、牙膏、移门和PLC，所述底座上方通过胶粘固定安装有外壳，所述底座上方一侧与外壳之间通过卡接固定安装有移门，所述外壳远离移门一侧内壁上通过螺钉固定安装有电动导轨，所述电动导轨上通过卡接固定安装有挤压棒，所述底座上与挤压棒之间放置有牙膏，所述底座上对应牙膏中间部位通过焊接固定安装有第一绑带，所述第一绑带绕过牙膏上表面将牙膏固定在底座上，所述底座上对应牙膏头部通过焊接固定安装有第二绑带，所述第二绑带绕过牙膏上表面将牙膏固定在底座上，所述牙膏头部开设有牙膏口，所述外壳对应牙膏口一侧通过焊接固定安装有支撑板，所述支撑板中央通过螺钉固定安装有电动液压推杆，所述电动液压推杆伸缩端通过胶粘固定安装有牙膏盖，所述底座对应有移门一侧通过螺钉固定安装有控制按钮，所述控制按钮信号输出端与PLC信号输入端电性连接，所述电动导轨信号输入端与PLC信号输出端电性连接，所述电动液压推杆信号输入端与PLC信号输出端电性连接。
进一步的，所述牙膏盖内部开设有配合孔，所述牙膏盖配合孔中心与牙膏口中心位于同一水平线上，便于牙膏盖与牙膏口配合。
进一步的，所述挤压棒底部与底座上表面间距与牙膏尾部厚度相等，便于挤压棒能将牙膏全部挤出。
进一步的，所述底座与外壳对应移门移动区域通过螺钉固定安装有移门导轨，便于开关移门。
进一步的，所述移门为玻璃门，便于观察牙膏消耗进度，便于牙膏及时更换。
进一步的，所述第一绑带和第二绑带为魔术贴，便于快速固定或去除牙膏。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过设置的挤压棒的牙膏盖，实现了使用完成以后自动将牙膏盖盖在牙膏口上，使用方便同时避免牙膏使用完成后敞开口与空气接触引起污染。
2、本实用新型通过设置的玻璃移门和可拆卸牙膏盖，实现了更换牙膏品种时牙膏盖拆下清理，避免了更换牙膏品种时不同口味的牙膏味道混合的问题，同时可根据玻璃移门清楚的知道牙膏的消耗进度，便于及时更换牙膏。
附图说明

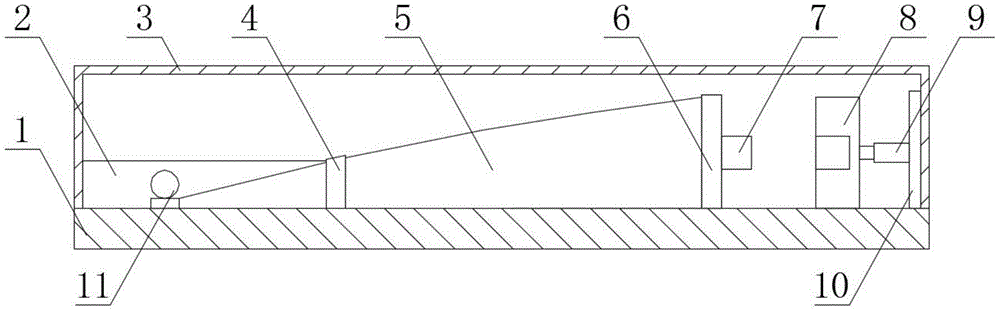

图1为本实用新型整体主视结构剖视示意图；
图2为本实用新型整体左视结构剖视示意图；
图3为本实用新型整体俯视结构剖视示意图；
图4为本实用新型电子元件连接控制系统示意图。
图1-4中：1-底座；2-电动导轨；3-外壳；4-第一绑带；5-牙膏；6-第二绑带；7-牙膏口；8-牙膏盖；9-电动液压推杆；10-支撑板；11-挤压棒；12-移门；13-控制按钮；14-PLC。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种日常生活用挤牙膏装置，包括底座1、牙膏5、移门12和PLC14，底座1上方通过胶粘固定安装有外壳3，底座1上方一侧与外壳3之间通过卡接固定安装有移门12，外壳3远离移门一侧内壁上通过螺钉固定安装有电动导轨2，电动导轨2上通过卡接固定安装有挤压棒11，底座1上与挤压棒11之间放置有牙膏5，底座1上对应牙膏5中间部位通过焊接固定安装有第一绑带4，第一绑带4绕过牙膏5上表面将牙膏5固定在底座1上，底座1上对应牙膏5头部通过焊接固定安装有第二绑带6，第二绑带6绕过牙膏5上表面将牙膏5固定在底座1上，牙膏5头部开设有牙膏口7，外壳3对应牙膏口一侧通过焊接固定安装有支撑板10，支撑板10中央通过螺钉固定安装有电动液压推杆9，电动液压推杆9伸缩端通过胶粘固定安装有牙膏盖8，底座1对应有移门12一侧通过螺钉固定安装有控制按钮13，控制按钮13信号输出端与PLC14信号输入端电性连接，电动导轨2信号输入端与PLC14信号输出端电性连接，电动液压推杆9信号输入端与PLC14信号输出端电性连接。
牙膏盖8内部开设有配合孔，牙膏盖8配合孔中心与牙膏口7中心位于同一水平线上，便于牙膏盖8与牙膏口7配合，挤压棒11底部与底座1上表面间距与牙膏5尾部厚度相等，便于挤压棒11能将牙膏5全部挤出，底座1与外壳3对应移门12移动区域通过螺钉固定安装有移门导轨，便于开关移门12，移门12为玻璃门，便于观察牙膏5消耗进度，便于牙膏5及时更换，第一绑带4和第二绑带6为魔术贴，便于快速固定或去除牙膏5。
工作原理：使用时，将整个装置通过胶粘固定在墙壁上，使得有移门12的一侧向外，使用牙膏时，打开移门12，通过控制按钮13发出信号给PLC14,PLC14接收信号后控制电动液压推杆9向后移动到设置的工作原点，漏出牙膏口7，将牙刷放在牙膏口7下方，通过控制按钮13发出信号给PLC14，PLC14控制电动导轨2向前移动设置距离，与电动导轨2连接的挤压棒11向前挤压牙膏5，使牙膏5挤到牙刷上，挤完牙膏后，拿走牙刷，关闭移门12，通过控制按钮13发出信号给PLC14，PLC14接收信号后控制电动液压推杆9回到原点，将牙膏口7通过牙膏盖8盖住，防止牙膏受到污染，当牙膏5使用完后，打开移门12，通过PLC控制移动导轨2移到最远端，撕开第一绑带4和第二绑带6取下空的牙膏5，放入新的牙膏5，粘上第一绑带4和第二绑带6，然后将电动导轨2移动到牙膏5尾部，此时牙膏5更换完成。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
